在分析SPDK数据面代码之前，需要我们对qemu中实现的IO环以及virtio前后端驱动的实现有所了解(后续我计划出专门的博文来介绍qemu)。这里我们仍以SPDK前端配置vhost-blk，后端对接NVMe SSD为例(有关NVMe驱动涉及较多规范细节，这里也不作过于深入的讨论，感兴趣的读者可以结合NVMe规范展开阅读)进行分析。

总流程

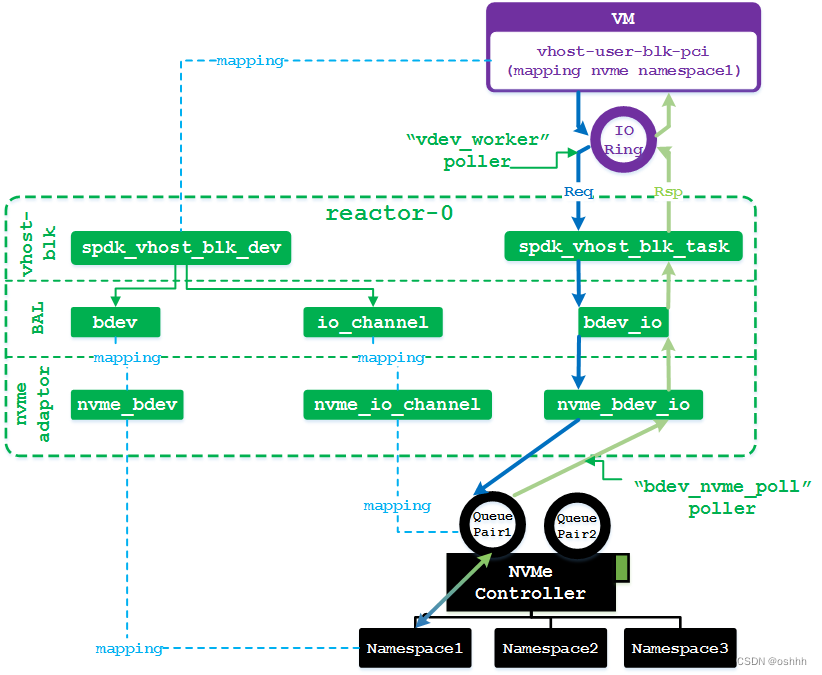

前文在分析SPDK IO栈时已经大致分析了IO处理的调用层次，在此我们进一步打开内部实现细节，更细致地分析一下IO处理流程：

首先，从虚拟机视角来说，它看到的是一个virtio-blk-pci设备，该pci设备内部包含一条virtio总线，其上又连接了virtio-blk设备。qemu在对虚拟机用户呈现这个virtio-blk-pci设备时，采用的具体设备类型是vhost-user-blk-pci(这是virtio-blk-pci设备的一种后端实现方式。另外两种是：vhost-blk-pci，由内核实现后端；普通virtio-blk-pci，由qemu实现后端处理)，这样便可与用户态的SPDK vhost进程建立连接。SPDK vhost进程内部对于虚拟机所见的virtio-blk-pci设备也有一个对象来表示它，这就是spdk_vhost_blk_dev。该对象指向一个bdev对象和一个io channel对象，bdev对象代表真正的后端块存储(这里对应NVMe SSD上的一个namespace)，io channel代表当前线程访问存储的独立通道(对应NVMe SSD的一个Queue Pair)。这两个对象在驱动层会进一步扩展新的成员变量，用来表示驱动层可见的一些详细信息。

其次，当虚拟机往IO环中放入IO请求后，便立刻被vhost进程中的某个reactor线程轮循到该请求(轮循过种中执行函数为vdev_worker)。reactor线程取出请求后，会将其映成一个任务(spdk_vhost_blk_task)。对于读写请求，会进一步走到bdev层，将任务封状成一个bdev_io对象(类似内核的bio)。bdev_io继续往驱动层递交，它会扩展为适配具体驱动的io对象，例如针对NVMe驱动，bdev_io将扩展成nvme_bdev_io对象。NVMe驱动会根据nvme_bdev_io对象中的请求内容在当前reactor线程对应的QueuePair中生成一个新的请求项，并通知NVMe控制器有新的请求产生。

最后，当物理NVMe控制器完成IO请求后，会往QueuePair中添加IO响应。该响应信息也会很快被reactor线程轮循到(轮循执行函数为bdev_nvme_poll)。reactor取出响应后，根据其id找到对应的nvme_bdev_io，进一步关联到对应的bdev_io，再调用bdev_io中的记录的回调函数。vhost-blk下发请求时注册的回调函数为blk_request_complete_cb，回调参数为当前的spdk_vhost_blk_task对象。在blk_request_complete_cb中会往虚拟机IO环中放入IO响应，并通过虚拟中断通知虚拟机IO完成。
