思科C3750 FTP上传tar格式IOS文件及Front-end Microcode微码更新

【1】.查看交换机引导信息

NST3750#sh boot

BOOT path-list      : flash:/c3750e-universalk9-mz.122-55.SE5/c3750e-universalk9-mz.122-55.SE5.bin
Config file         : flash:/config.text
Private Config file : flash:/private-config.text
Enable Break        : no
Manual Boot         : no
HELPER path-list    :
Auto upgrade        : yes
Auto upgrade path   :
NVRAM/Config file
      buffer size:   524288
Timeout for Config
          Download:    0 seconds
Config Download
       via DHCP:       disabled (next boot: disabled)

【2】.备份原来的IOS和config.text配置文件

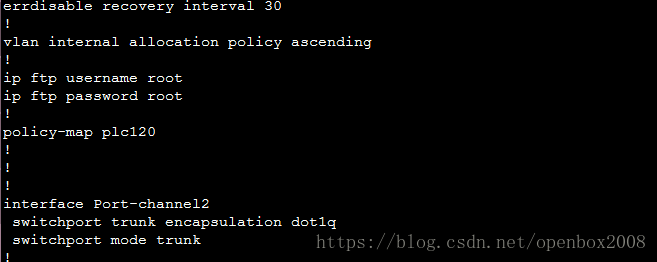

安装一个FTP 服务器，并在交换机上配置FTP的帐号和密码，ip ftp username root  和 ip ftp password root

NST3750#copy flash:/c3750e-universalk9-mz.122-55.SE5/c3750e-universalk9-mz.122-55.SE5.bin ftp:

Address or name of remote host []? 172.16.20.89
Destination filename [c3750e-universalk9-mz.122-55.SE5.bin]?
Writing c3750e-universalk9-mz.122-55.SE5.bin !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

14597910 bytes copied in 18.279 secs (798616 bytes/sec)

NST3750#copy flash:/config.text  ftp:
Address or name of remote host []? 172.16.20.89
Destination filename [config.text]?
Writing config.text !
7964 bytes copied in 0.168 secs (47405 bytes/sec)
NST3750#

【3】.删除交换机IOS目录和文件

NST3750#delete /recursive /recursive flash:c3750e-universalk9-mz.122-55.SE5 ?

*注意：

delete /force(不再询问确认)/recursive(删除目录下的子目录和文件) flash:xxx

如果是flash: (整个flash)，如果是目录，则是整个目录，不要搞错了！

【4】.上传新的IOS tar文件
NST3750#copy  ftp:  flash:
Address or name of remote host [172.16.20.89]?
Source filename [172.16.20.89/c3750e-universalk9-mz.150-2.SE5.tar]? c3750e-universalk9-mz.150-2.SE5.tar
Destination filename [c3750e-universalk9-mz.150-2.SE5.tar]?
Accessing ftp://172.16.20.89/c3750e-universalk9-mz.150-2.SE5.tar...
Loading c3750e-universalk9-mz.150-2.SE5.tar !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
[OK - 25563648/4096 bytes]

25563648 bytes copied in 90.748 secs (281699 bytes/sec)

NST3750#sh flash:
Directory of flash:/
    2  -rwx         856   Mar 1 1993 00:38:37 +00:00  vlan.dat
    3  -rwx        7922   Mar 7 1993 18:11:43 +00:00  config.text
    4  -rwx    25563648  Mar 11 1993 21:57:33 +00:00  c3750e-universalk9-mz.150-2.SE5.tar
    5  -rwx        2072   Mar 7 1993 18:15:33 +00:00  multiple-fs
  515  -rwx          24   Mar 7 1993 18:11:43 +00:00  private-config.text
    6  drwx         512  Mar 11 1993 21:05:04 +00:00  c3750e-universalk9-mz.122-55.SE5

57671680 bytes total (12291584 bytes free)

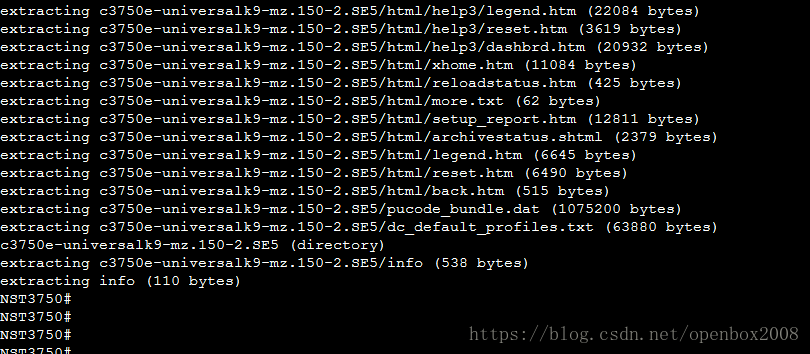

【5】.在交换机中解压tar文件

NST3750#archive tar /xtract c3750e-universalk9-mz.150-2.SE5.tar  flash:

c3750e-universalk9-mz.150-2.SE5 (directory)

extracting c3750e-universalk9-mz.150-2.SE5/c3750e-universalk9-mz.150-2.SE5.bin (20416512 bytes)  #这个要比较长时间

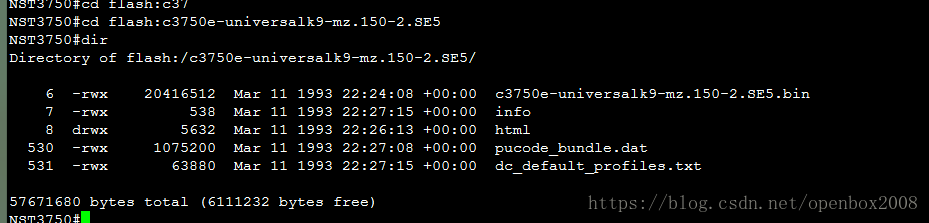

进入到解压目录中：

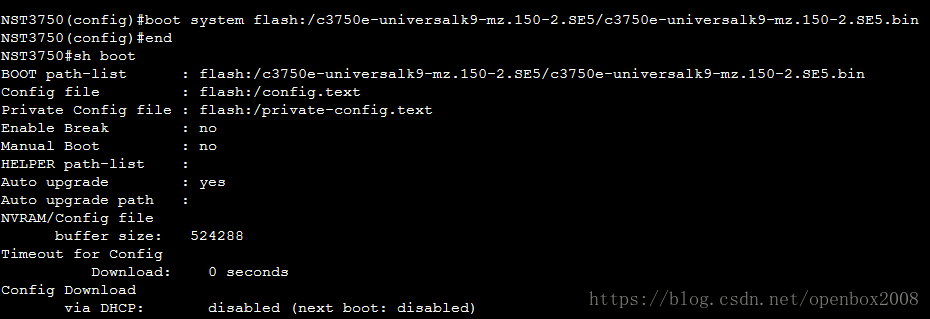

【6】.更改引导文件

  boot system flash:/c3750e-universalk9-mz.150-2.SE5/c3750e-universalk9-mz.150-2.SE5.bin

重启

这是有个坑,3750除了IOS还要更新微码，过程要近30分钟

这就是更新微码的过程：不要中断，不是乱码，是在更新过程中，30分钟，等吧。。。

Front-end Microcode IMG MGR: Programming device 0…rrrrrrwsssssssssssssssssss

pssssssssssssssssssspssssssssssssssssssspssssssssssssssssssspsssssssssssssssss

sspssssssssssssssssssspssssssssssssssssssspssssssssssssssssssspsssssssssssssss

sssspssssssssssssssssssspssssssssssssssssssspssssssssssssssssssspsssssssssssss

sssssspssssssssssssssssssspssssssssssssssssssspssssssssssssssssssspsssssssssss
