stm32（4）：通用定时器结构

最新推荐文章于 2025-05-23 10:12:53 发布
原创 最新推荐文章于 2025-05-23 10:12:53 发布 · 244 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #嵌入式硬件 #单片机

stm32F103C6T8有一个高级定时器和三个通用定时器，通用定时器最为常用

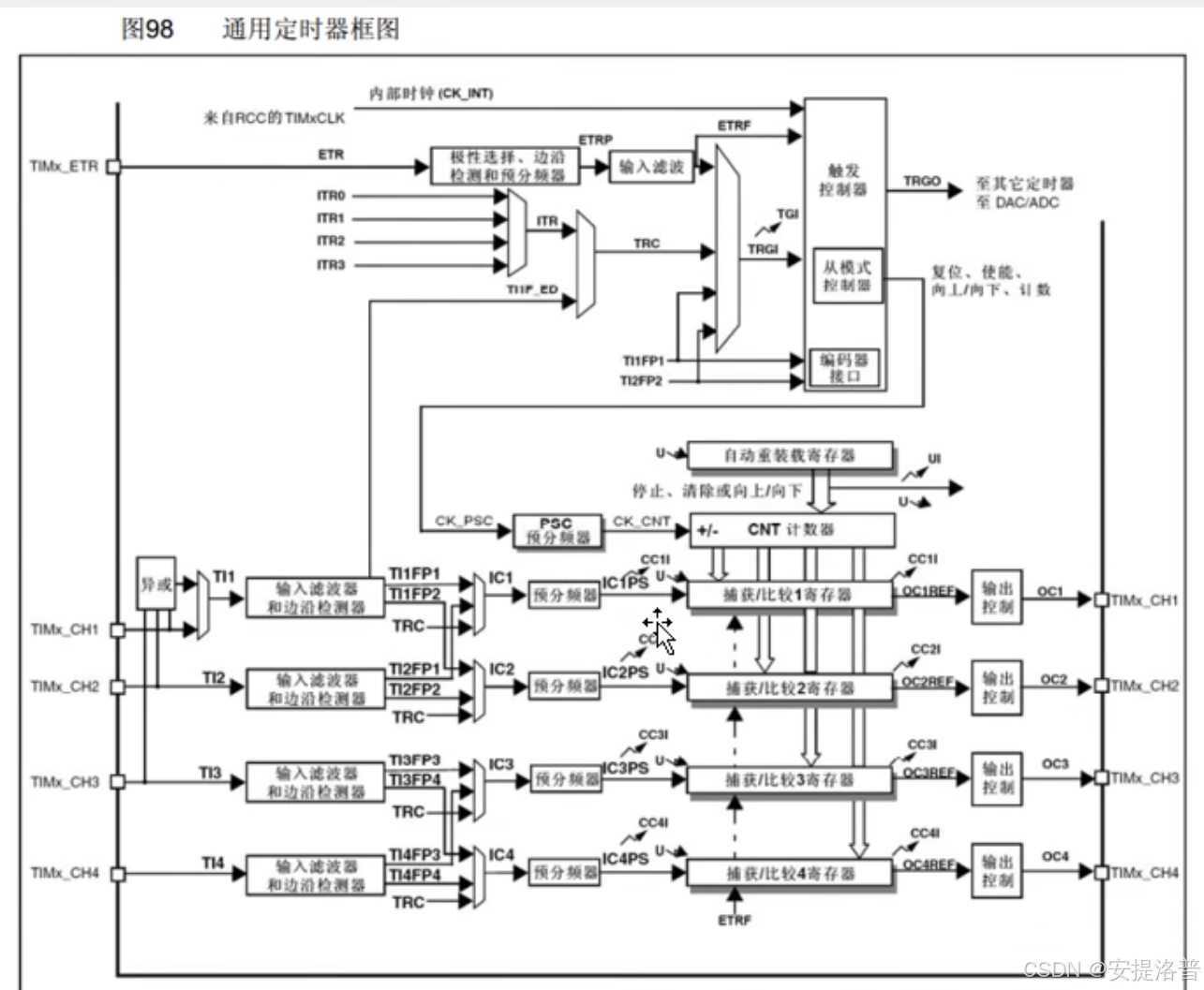

通用定时器结构如下：

通用定时器的核心仍然是基本定时器，即cnt计数器、最大重装值寄存器和预分频器等，外界有若干途径可以对基本定时器的部分进行输入，通用定时器也可以产生不同的输出

输入：内部时钟源、外部时钟源、上一个定时器的输出

输出：中断、数字或模拟信号

以及可以选择主从模式触发，即不产生主程序代码的运行，系统硬件之间互相触发

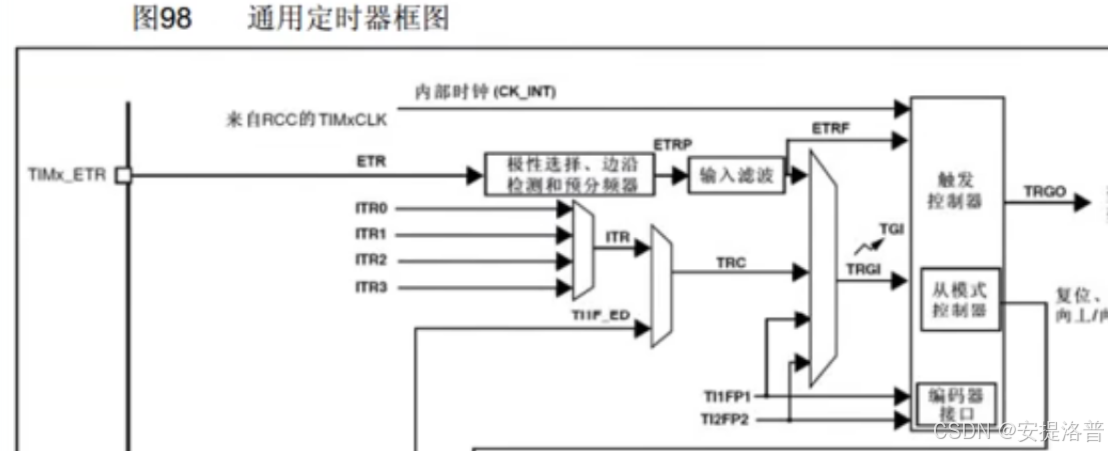

这一部分即为外部时钟源，可以作为基本定时器部分的输入，也可以作为从模式触发的输入

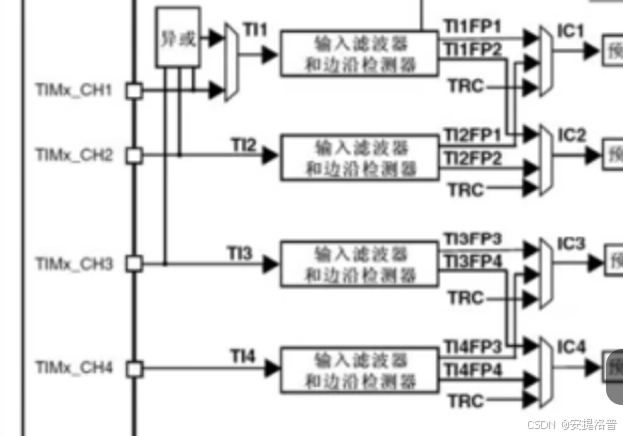

这一部分即为上一个定时器的输入

利用通用定时器，我们可以实现诸如输出比较（输出一段固定占空比和频率的方波）、输入捕获（读取输入信号的频率和占空比）、以及编码器接口（读取正交信号），我将在接下来的文章介绍这三种功能
