1 案例说明

设置网关采集EthernetIP IO设备数据
把采集的数据转成IEC104协议转发给其他系统。

2 VFBOX网关工作原理
VFBOX网关是协议转换网关，是把一种协议转换成另外一种协议。网关可以采集西门子，欧姆龙，三菱，AB PLC，DLT645，DLT698电表，modbus rtu tcp，环保的HJ212协议，opc ua和opc da，电力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT现场总线协议，bacnet，MQTT，mysql，sqlserver数据库。不同型号的网关支持不同的协议，具体支持的协议参考网关侧面标签上的型号。依托500多种型号的网关产品，可以实现多种不同协议之间的互联互通。

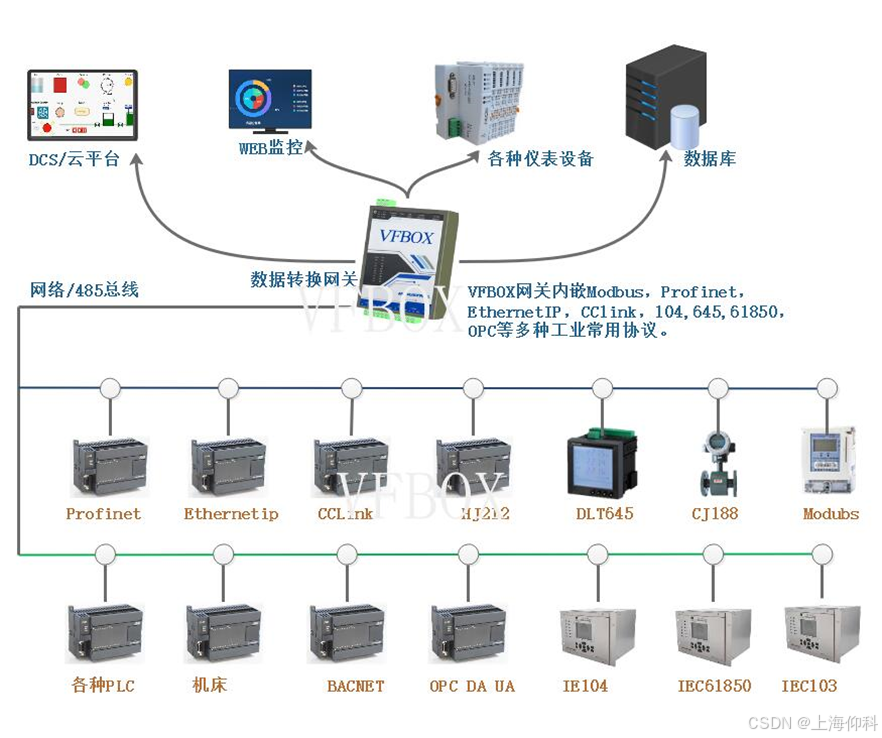

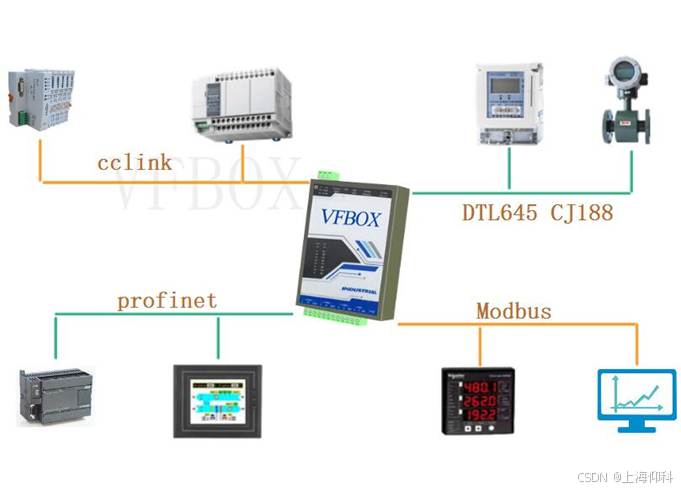

网关连接在不同协议的设备之间，就像一个“翻译”，把一种设备支持的协议，转换成另一种设备支持的协议，从而实现两个不同协议的设备之间的数据交换。工作架构如下：

在这里插入图片描述

3 准备工作

仰科网关。支持采集EthernetIP IO数据，IEC104协议转发。
电脑。IP设置成192.168.1.198，和网关在同一个网段。
网线、12V电源。

4 网关采集EthernetIP IO数据

EthernetIP IO协议一般用于采集机器人，控制器等设备的数据。

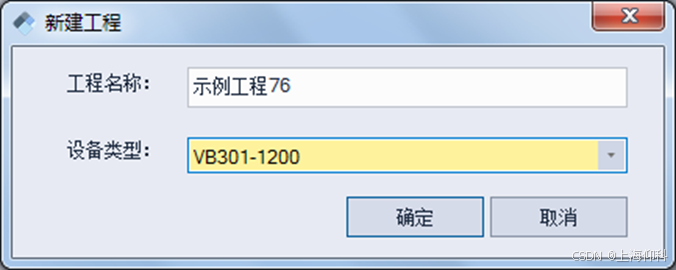

安装VFBOX Studio软件。打开软件后，点击新建工程，设备类型选择实际网关的型号。可选的型号有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

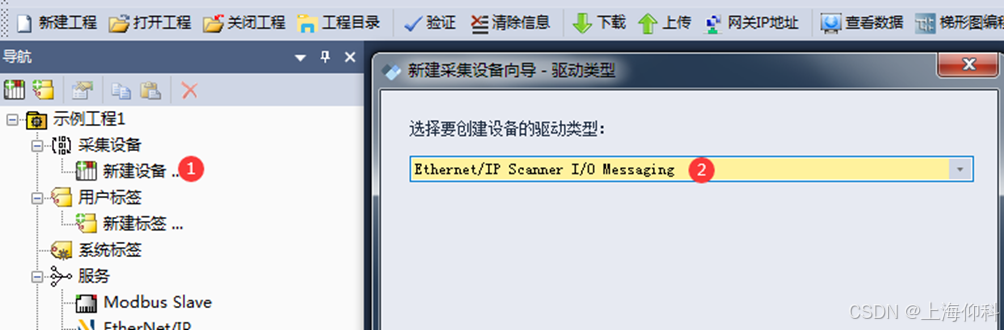

点击“新建设备”，驱动类型选择如下：

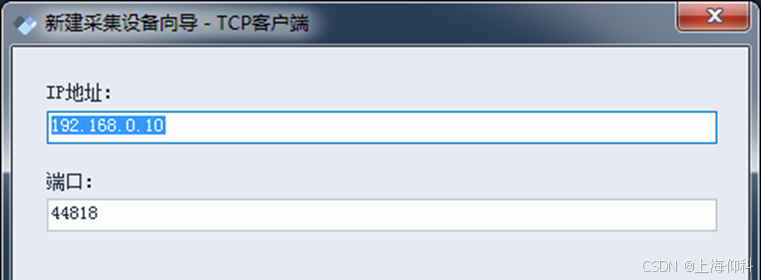

输入被采集设备的IP地址和端口号，端口号一般默认是44818

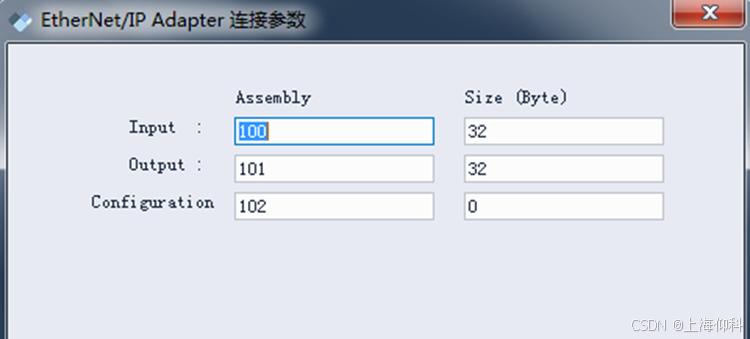

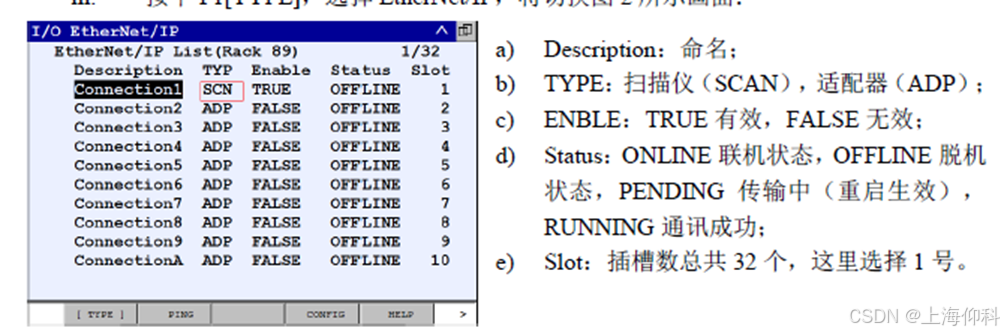

按照被采集数据的设备配置网关的输入块、输出块的参数。这些参数和被采集设备保持一致。这些参数在被采集设备上查看。

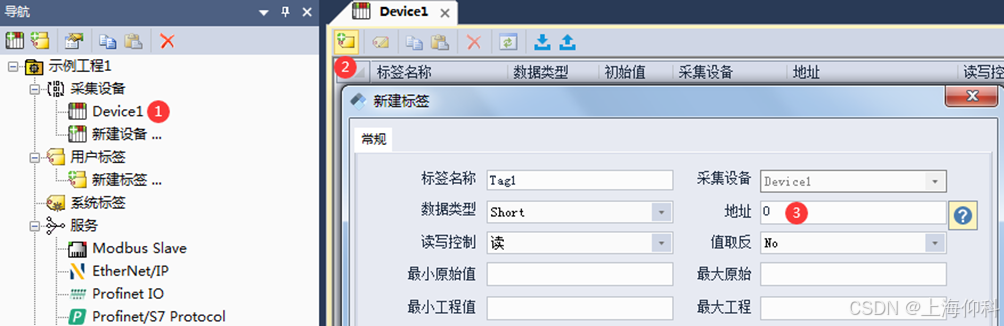

添加要采集的数据。需要知道这个点位的地址和数据类型，填写到如下的选项中。

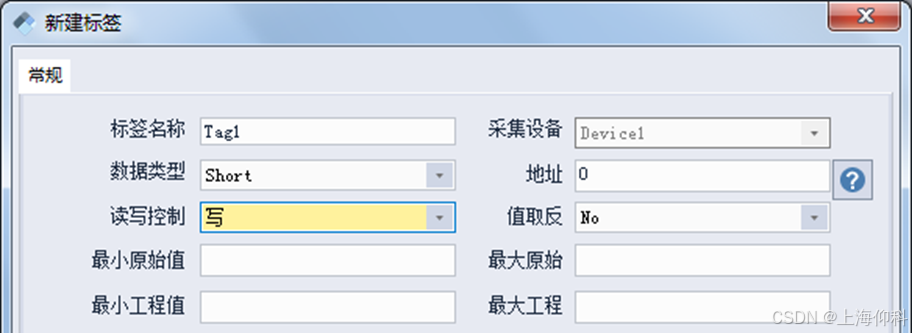

写数据到EIP设备的配置如下，读写类型设置成“写”
配置完成后点击菜单“下载”，把工程下载到网关里。

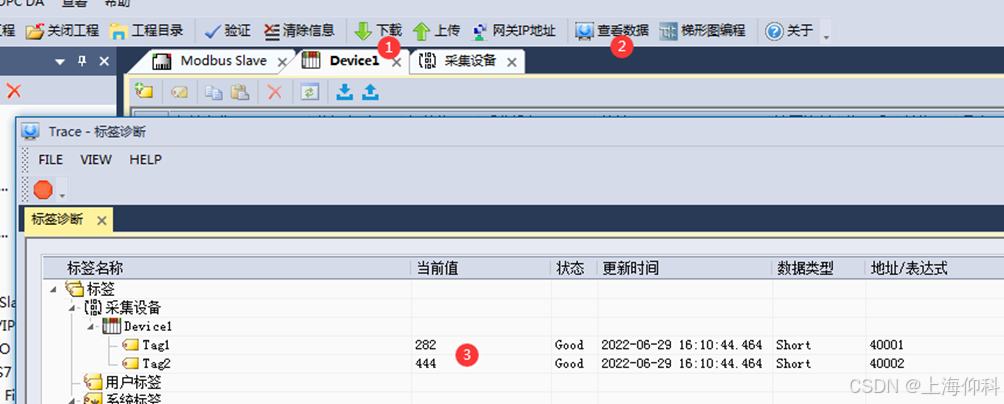

点击菜单“查看数据”，查看网关采集到的数据。对比一下当前值，“状态”显示Good，更新时间为当前时间就代表采集到了数据。

5 启用IEC104协议转发数据

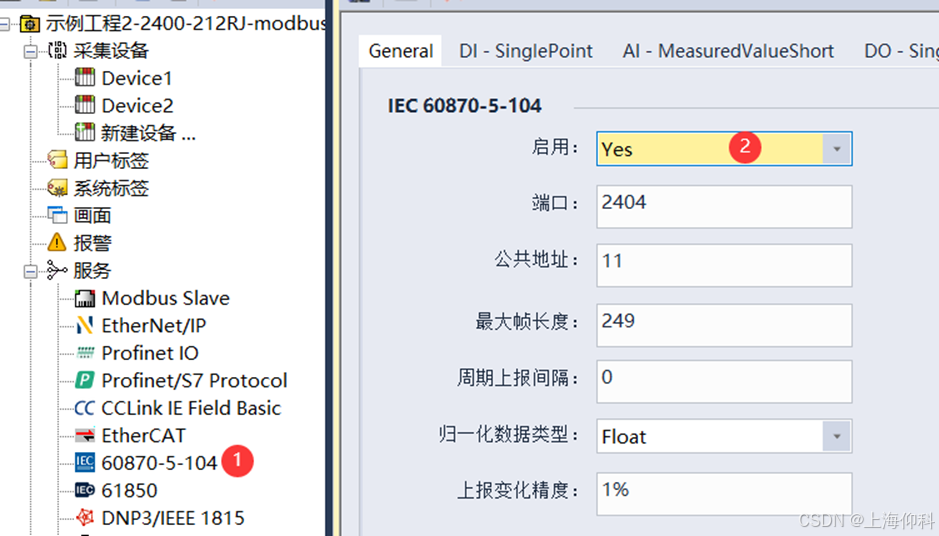

启用IEC104服务
参数说明。
参数说明
启用 Yes，启动104功能
端口 2404。网关侦听端口，使用默认即可。
公共地址 11，可修改
最大帧长度 249，使用默认即可
周期上报间隔单位是秒。0是不定期上报。周期定时上报。
归一化数据类型 Float，使用默认即可
上报变化精度数据变化超过设定程度后，立即上报。周期上报的设置不影响变化上报。

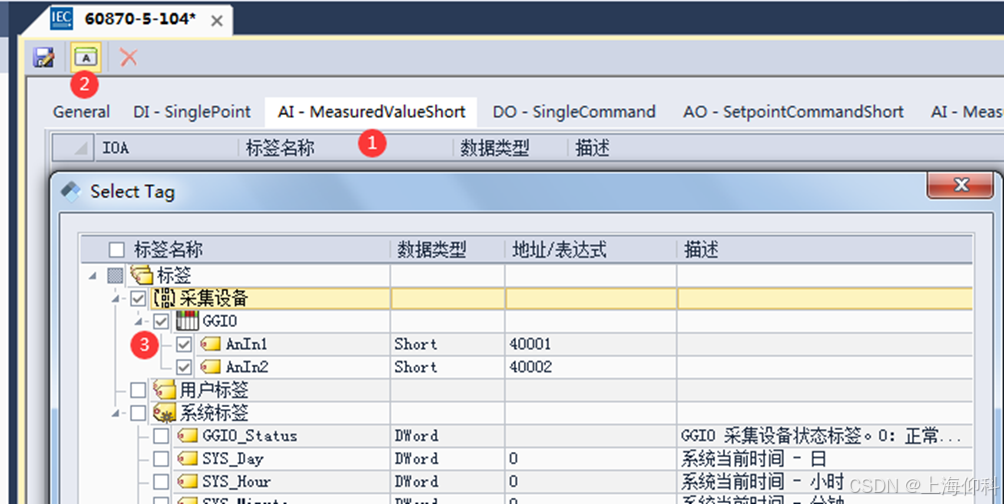

添加要转发的数据。

类型说明
DI-SinglePoint 遥信 - 单点。地址范围：1-16384（十进制）
AI-MeasuredValueShot 遥测 - 短浮点。地址范围：16385-20480
DO-SigleCommand 遥控 - 单点。地址范围：24577-24832
AO-SetpointCommandShort 遥调 - 短浮点。地址范围：25089-25600
AI-MeasuredValueNormalized 遥测 - 归一化
AO-SetpointCommandNormaliezed 遥调 - 归一化
COUNTER-IntegratedTotals 遥脉 – 电度量

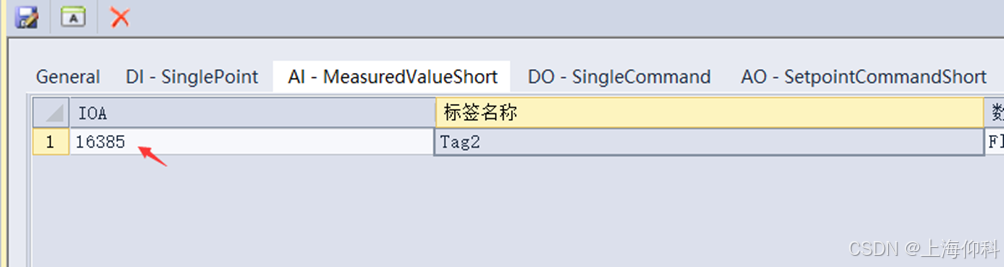

修改点位地址信息。推荐先添加一个点位，然后手动把点位地址修改成自己需要的，然后在添加后续的点位，后续的点位会在此地址上依次累加。
设置完成后，点击菜单“下载”，把工程下载到网关中。

6 测试网关的104功能

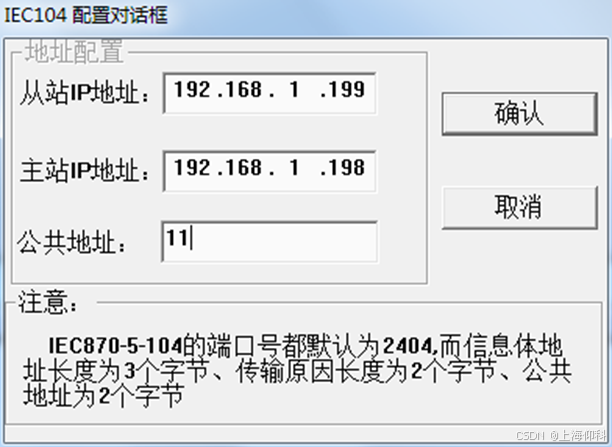

在电脑上打开PMA软件，选择菜单栏“文件—协议配置—IEC870-5-104规约”，从站IP为网关IP地址，主站IP为电脑IP，公共地址与VS软件中配置一致。
选择菜单栏“运行模式—模拟主站”

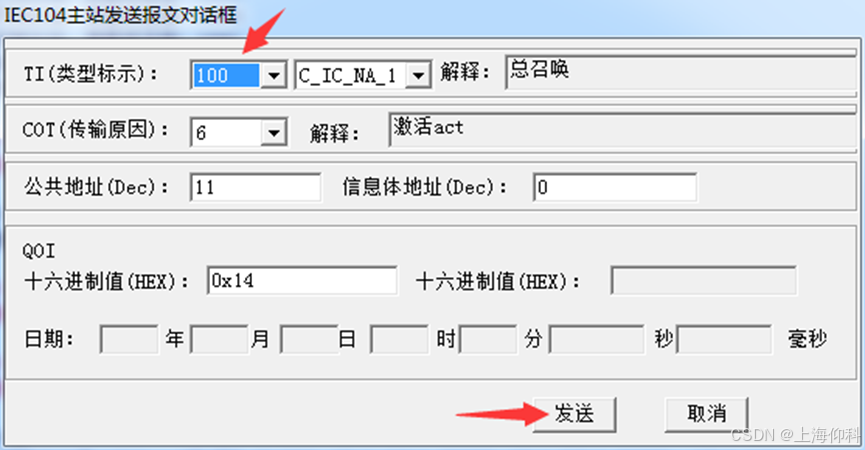

选择菜单栏“端口配置—连接”。然后选择菜单栏“IEC104主站控制—更多报文发送”，TI选择100，点击“发送”。

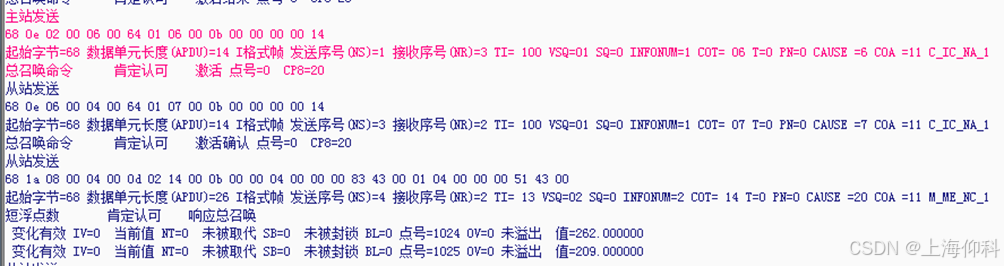

可在消息框中收到网关返回的数据。

7 网关通过4G连接104平台

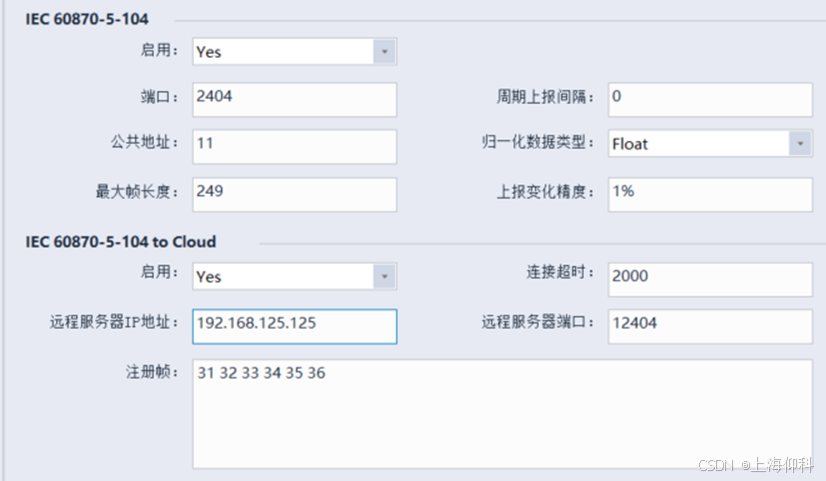

网关通过4G连接104平台，则网关作为socket的客户端，此时需要开启如下的“to Cloud”功能

选项说明
两个启用都设置成Yes
端口 2404.默认，不能修改。
远程服务器IP和端口填写104平台的IP和端口
注册帧网关和平台建立连接后，发送的注册帧数据。填写16进制数据。
如填写 31 32 33 34 35 36。则网关和平台建立连接后，会发送字符串“123456”给平台。

配置完成后，点击下载，把工程下载到网关中。

8 从设备的的EDS文件获取参数信息

有些EIP的从站设备提供了EDS文件，可以从EDS文件中获取点位信息。这些信息是需要填写到网关中。
一般EIP设备上也有对应的显示和配置。请参考设备的使用说明书，先把EIP设备设置成EIP的从站，并且启动连接通道。

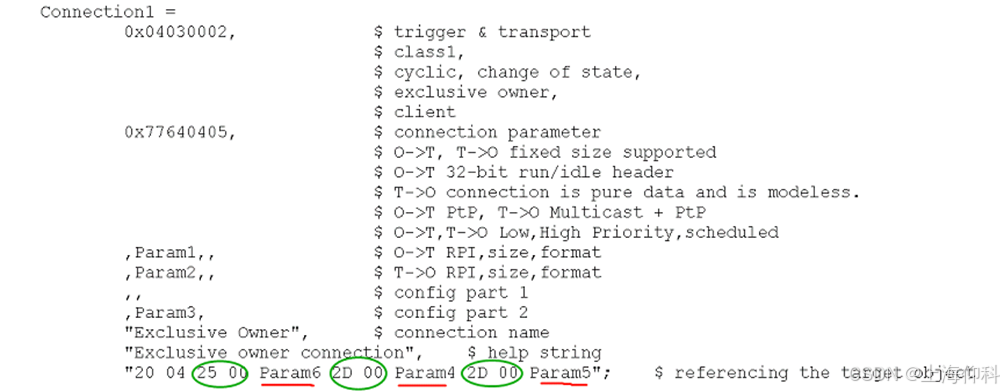

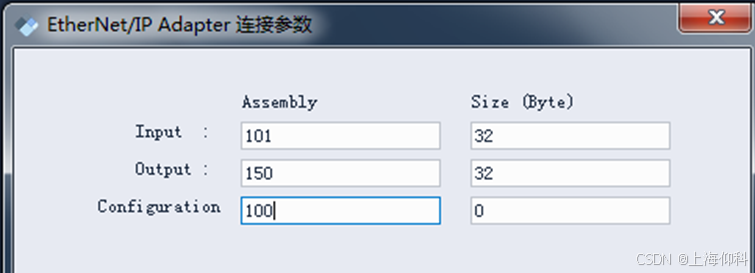

打开设备的eds文件，找到如下格式的内容。定位到 [Connection Manager]，找到Connection1的Path，类似 “20 04 24 64 2C 96 2C 65”; $ Path。定位24 2C 2C， 24后面的0x64是Configruation（100）, 2C 后面的0x96是Output（150）,第2个2C后面的0x65是 Input（101）。Instance的值是1。填写如下：
如果 Path类似"20 04 25 00 64 00 2D 00 C6 00 2D 00 C7 00"; 则定位 25 00, 2D 00 2D 00, 后面的2byte是Instance，这种情况vs中Instance Number Size需配置成2。另外，常用的Input/Ouput/Configuration Instance 范围0-255，1个字节，但有些从站Instance范围用0-65535，需要2个字节。

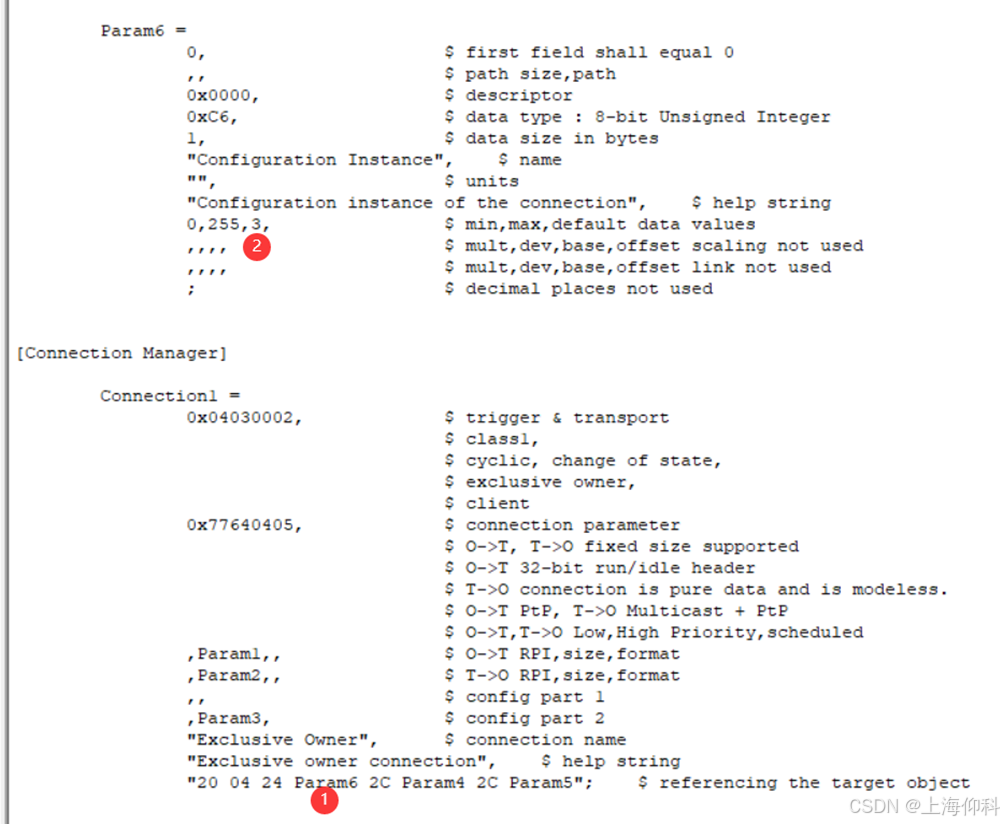

一些EIP设备是用下面的类似的格式定义了Instance Number Size的值。下图中的Param6定义了输入举例（Input Instance）的值3。
