IEC103设备数据转 IEC104项目案例

原创于 2025-12-15 13:44:06 发布 · 293 阅读

8 ·

CC 4.0 BY-SA版权

文章标签：

#协议转换 #VFBOX #网关 #IEC104 #IEC103

目录
1 案例说明
2 VFBOX网关工作原理
3 准备工作
4 配置VFBOX网关采集103设备数据
5 启用IEC104协议转发数据
6 测试网关的104功能
7 网关通过4G连接104平台
8 IEC103协议说明
9 案例总结

1 案例说明

设置网关采集IEC103设备数据
把采集的数据转成IEC104协议转发给其他系统。

2 VFBOX网关工作原理
VFBOX网关是协议转换网关，是把一种协议转换成另外一种协议。网关可以采集西门子，欧姆龙，三菱，AB PLC，DLT645，DLT698电表，modbus rtu tcp，环保的HJ212协议，opc ua和opc da，电力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT现场总线协议，bacnet，MQTT，mysql，sqlserver数据库。不同型号的网关支持不同的协议，具体支持的协议参考网关侧面标签上的型号。依托500多种型号的网关产品，可以实现多种不同协议之间的互联互通。
网关连接在不同协议的设备之间，就像一个“翻译”，把一种设备支持的协议，转换成另一种设备支持的协议，从而实现两个不同协议的设备之间的数据交换。工作架构如下：

在这里插入图片描述

3 准备工作

仰科网关。支持采集IEC103设备数据，IEC104协议转发。
电脑。IP设置成192.168.1.198，和网关在同一个网段。
网线、12V电源。
4 配置VFBOX网关采集103设备数据

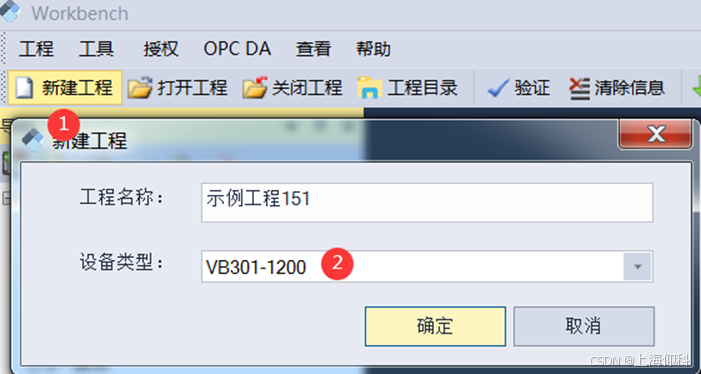

安装VFBOX Studio软件（简称VS），并VS软件。新建一个工程。设备类型选择和实际使用的网关类型保持一致。可选的型号有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

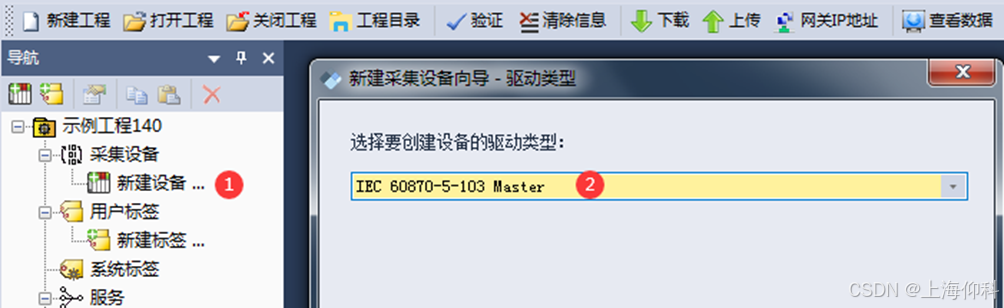

新建设备，选择IEC103 Master

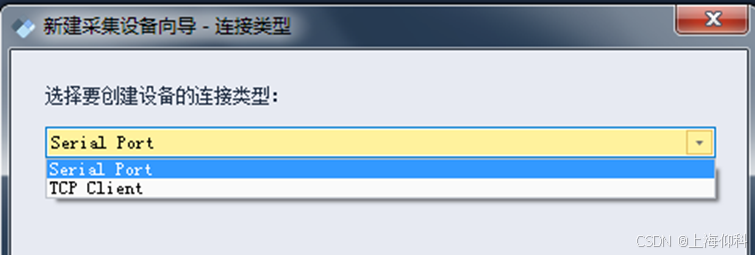

选择网关和103设备之间的连接方式。
如果选择串口，则配置和103设备一样的波特率、校验位等信息。

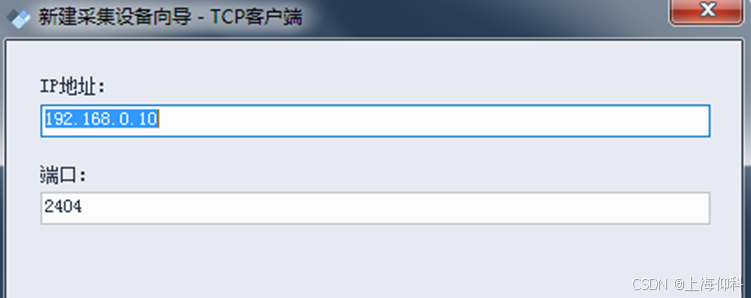

如果选择网口，则配置103设备的IP和端口号。

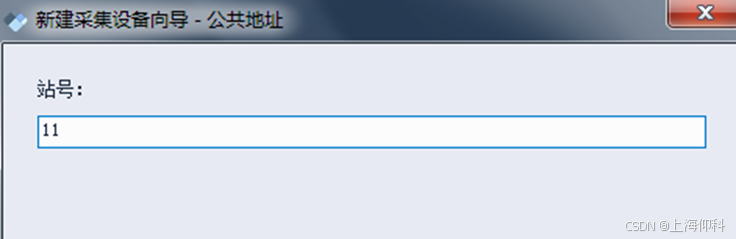

输入103设备的站号。

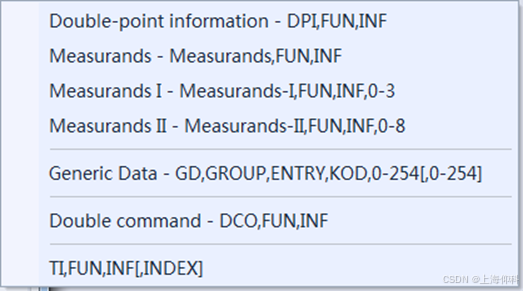

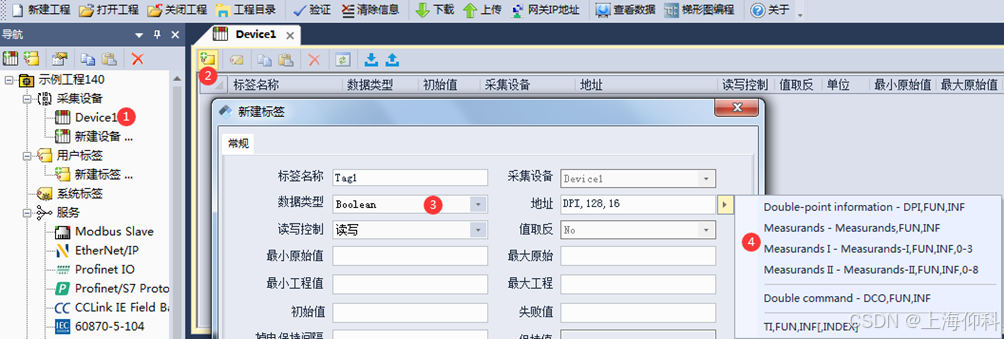

按如下顺序添加要采集的变量。其中103点地址用DPI,FUN定位的，这两个是数字。FUN,INF定位，DPI是类型。DPI,FUN，INF具体值请参考103设备的说明书。
配置完成后，点击“下载”，把工程下载网关中。
点击“查看数据”，可查看网关采集到的数据。
5 启用IEC104协议转发数据

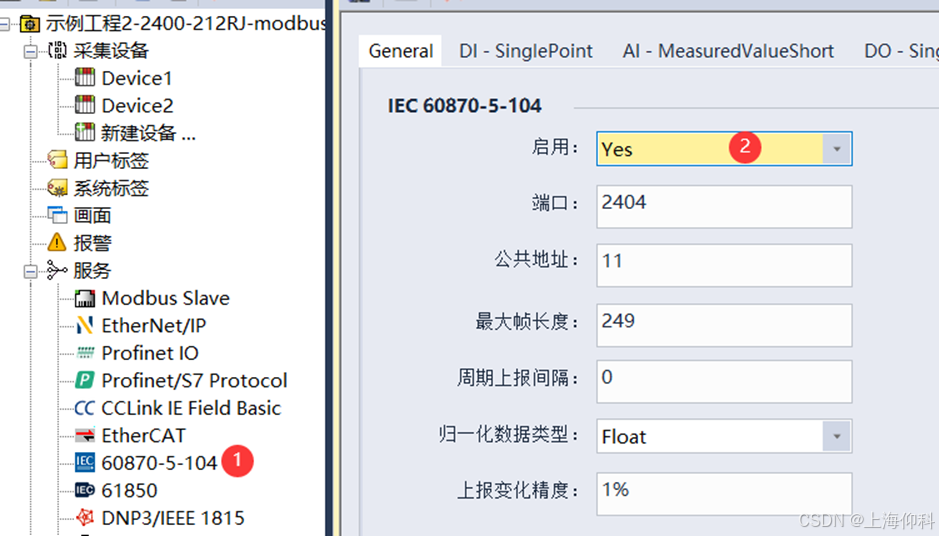

启用IEC104服务
参数说明。
参数说明
启用 Yes，启动104功能
端口 2404。网关侦听端口，使用默认即可。
公共地址 11，可修改
最大帧长度 249，使用默认即可
周期上报间隔单位是秒。0是不定期上报。周期定时上报。
归一化数据类型 Float，使用默认即可
上报变化精度数据变化超过设定程度后，立即上报。周期上报的设置不影响变化上报。

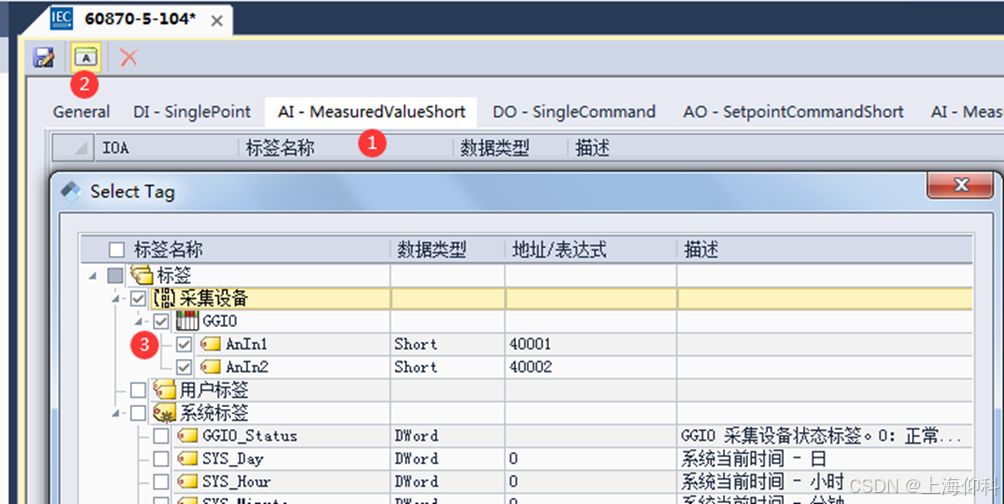

添加要转发的数据。

类型说明
DI-SinglePoint 遥信 - 单点。地址范围：1-16384（十进制）
AI-MeasuredValueShot 遥测 - 短浮点。地址范围：16385-20480
DO-SigleCommand 遥控 - 单点。地址范围：24577-24832
AO-SetpointCommandShort 遥调 - 短浮点。地址范围：25089-25600
AI-MeasuredValueNormalized 遥测 - 归一化
AO-SetpointCommandNormaliezed 遥调 - 归一化
COUNTER-IntegratedTotals 遥脉 – 电度量

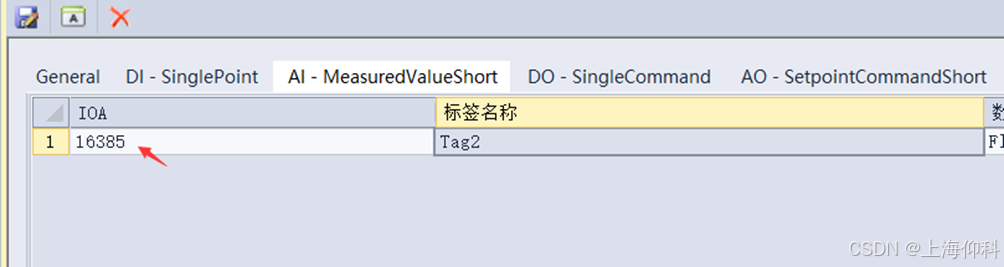

修改点位地址信息。推荐先添加一个点位，然后手动把点位地址修改成自己需要的，然后在添加后续的点位，后续的点位会在此地址上依次累加。
设置完成后，点击菜单“下载”，把工程下载到网关中。

6 测试网关的104功能

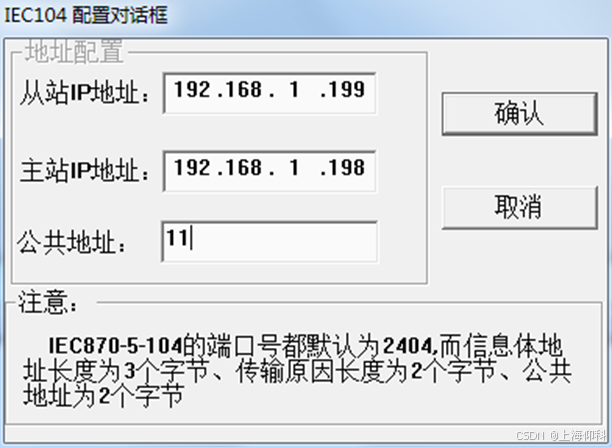

在电脑上打开PMA软件，选择菜单栏“文件—协议配置—IEC870-5-104规约”，从站IP为网关IP地址，主站IP为电脑IP，公共地址与VS软件中配置一致。
选择菜单栏“运行模式—模拟主站”

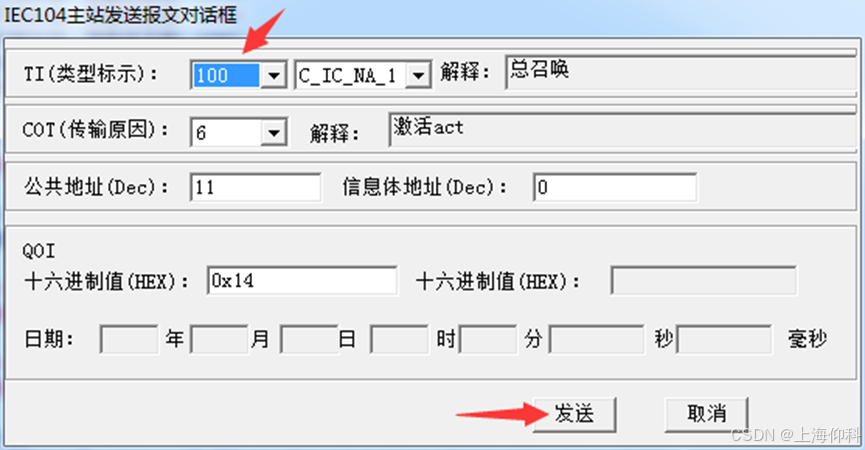

选择菜单栏“端口配置—连接”。然后选择菜单栏“IEC104主站控制—更多报文发送”，TI选择100，点击“发送”。

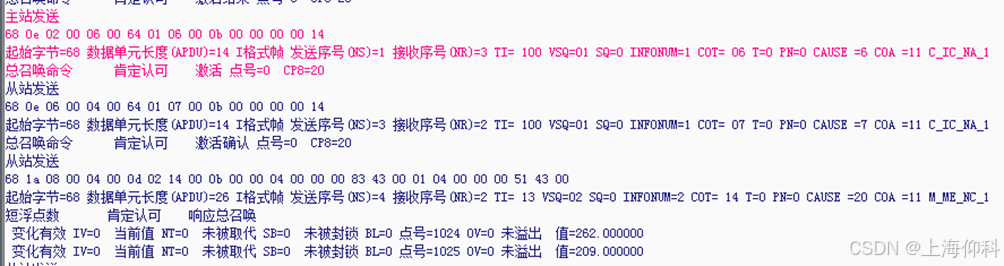

可在消息框中收到网关返回的数据。

7 网关通过4G连接104平台

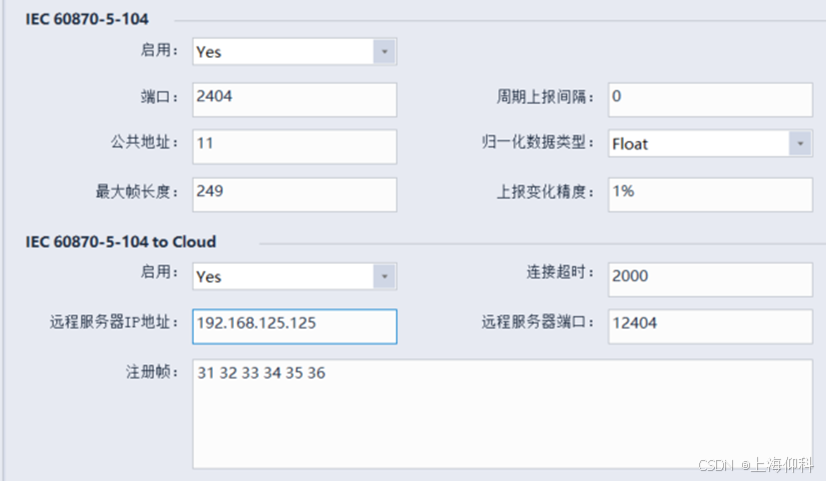

网关通过4G连接104平台，则网关作为socket的客户端，此时需要开启如下的“to Cloud”功能

选项说明
两个启用都设置成Yes
端口 2404.默认，不能修改。
远程服务器IP和端口填写104平台的IP和端口
注册帧网关和平台建立连接后，发送的注册帧数据。填写16进制数据。
如填写 31 32 33 34 35 36。则网关和平台建立连接后，会发送字符串“123456”给平台。

配置完成后，点击下载，把工程下载到网关中。

8 IEC103协议说明

网关通过配置如下的点位信息来获取对应的数据。如果DPI（类型标示），FUN（功能类型）,INF（信息序号）是用来定位变量地址，DPI是类型，FUN,INF是定位。
DPI的对应关系如下：
ASDU1 ：double point
ASDU3 ：Measured I Value
ASDU4 ：Measurand
ASDU9 ：Measured II
ASDU10 ：Generic Data
GenericData：地址格式：GD,组号,条目号,描述类别KOD,数据下标(0-254)[结构体内数据下标]。当"数目及后续状态"为1时,数据下标为0。如果数目大于1,数据下标为0~(数目-1)。"结构体内数据下标"仅当数据类型为23数据结构时有效
描述类别KOD：1-实际值，2-缺省值
数据类型: 3-UI无符号整数, Word/DWord，4-I整数, Short/Long，7-R32.23IEEE标准754短实数, Float，9-双点信息, Boolean，10-单点信息, Boolean，18-带时标的报文, Boolean，19-带相对时间的时标报文, Boolean，20-带相对时间的时标测量, Float，23-数据结构。

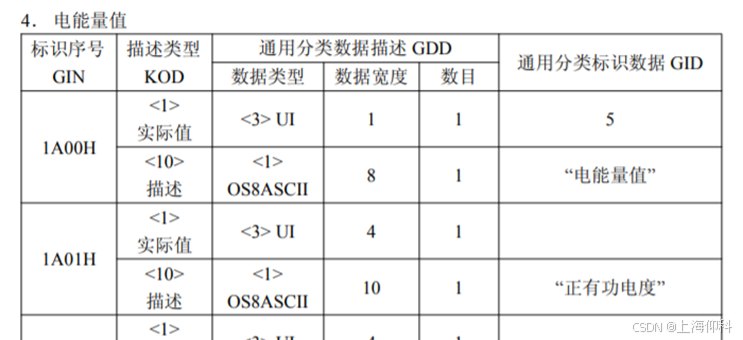

举例：采集如下的1A00H的GD数据，则地址为：GD,26,0,1,0。1A00H:是10进制的26。最后一个数字，在数目为1的情况下，都是0。数目大于1，代表有多个值，那用0～（数目-1）定位。
