西门子PLC数据保存到MySQL数据库项目案例

原创于 2025-07-23 15:33:39 发布 · 600 阅读

16 ·

CC 4.0 BY-SA版权

文章标签：

#数据库 #mysql #vfbox #协议转换 #西门子PLC #网关

目录
1 案例说明
2 VFBOX网关工作原理
3 准备工作
4 网关采集西门子PLC数据
5 网关写数据到MYSQL数据库
6 安装MYSQL数据库
7 其他说明
8 案例总结

1 案例说明

设置网关采集西门子PLC数据
把采集的数据保存到MySQL数据库。

2 VFBOX网关工作原理
VFBOX网关是协议转换网关，是把一种协议转换成另外一种协议。网关可以采集西门子，欧姆龙，三菱，AB PLC，DLT645，DLT698电表，modbus rtu tcp，环保的HJ212协议，opc ua和opc da，电力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT现场总线协议，bacnet，MQTT，mysql，sqlserver数据库。不同型号的网关支持不同的协议，具体支持的协议参考网关侧面标签上的型号。依托500多种型号的网关产品，可以实现多种不同协议之间的互联互通。

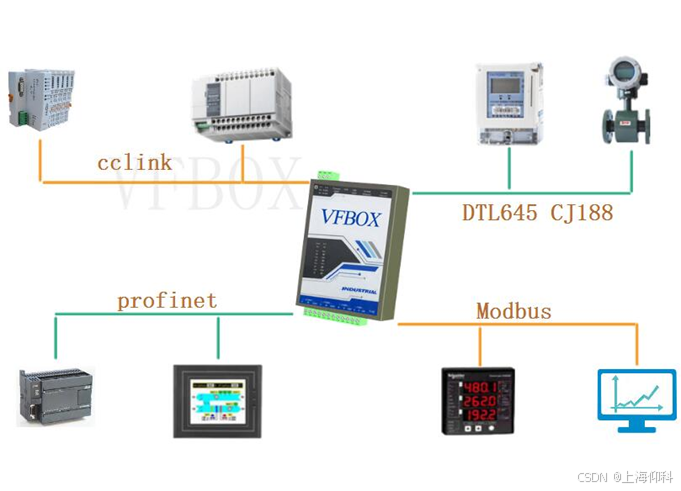

网关连接在不同协议的设备之间，就像一个“翻译”，把一种设备支持的协议，转换成另一种设备支持的协议，从而实现两个不同协议的设备之间的数据交换。工作架构如下：
在这里插入图片描述

3 准备工作

仰科网关。支持采集西门子PLC数据，保存到MySQL数据库。
电脑。IP设置成192.168.1.198，和网关在同一个网段。
网线、12V电源。

4 网关采集西门子PLC数据

网关可采集西门子全系列PLC的数据，包括200，200smart，300,1200,1500系列等。

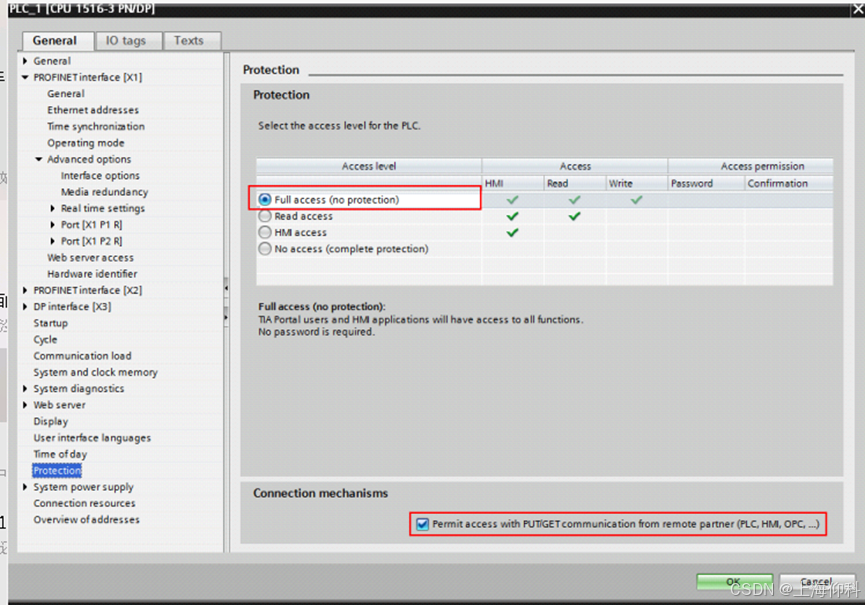

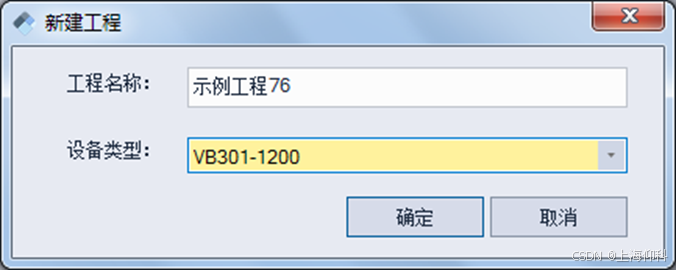

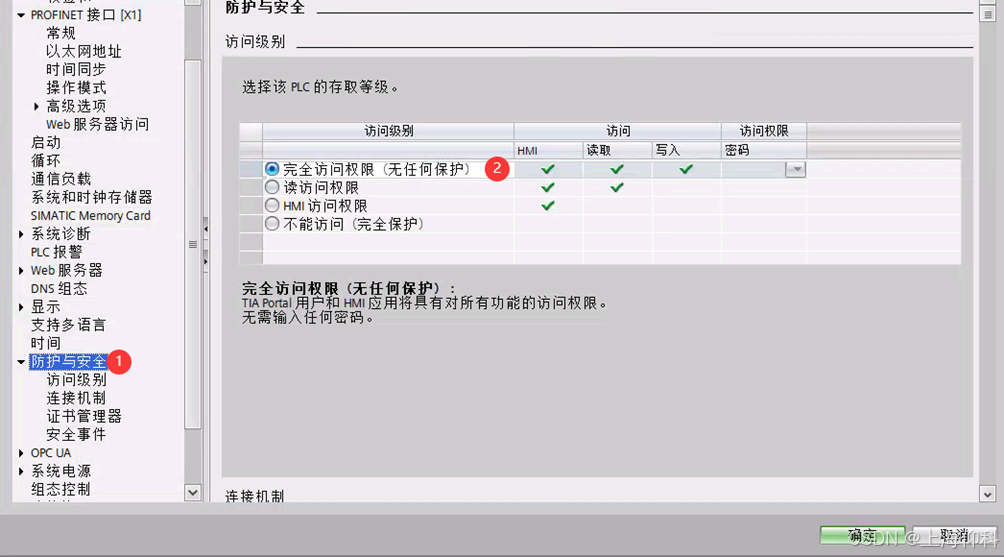

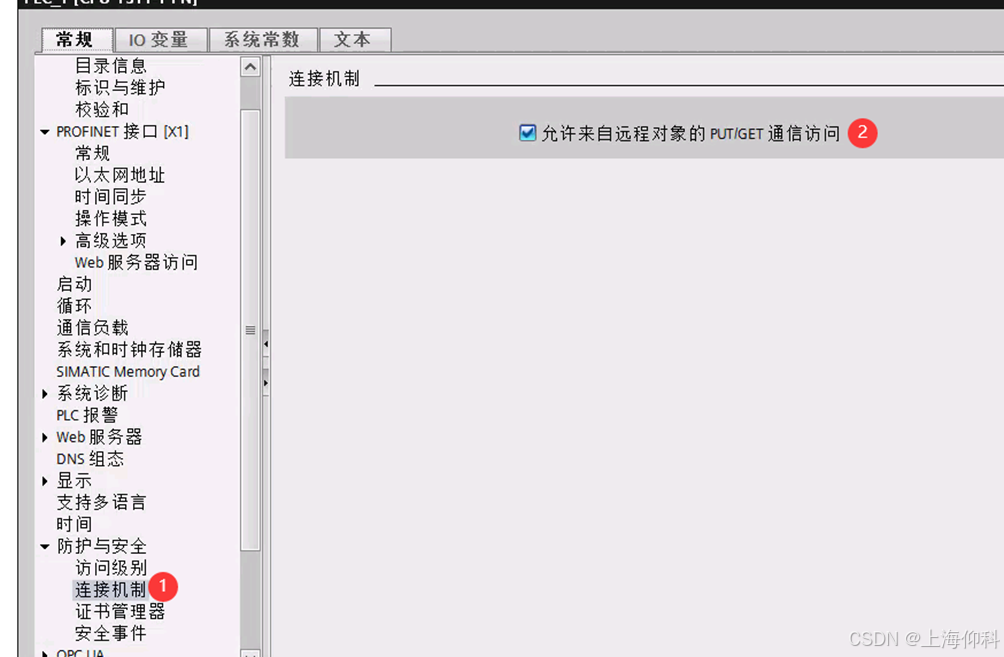

安装VFBOX Studio软件。打开软件后，点击新建工程，设备类型选择实际网关的型号。可选的型号有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

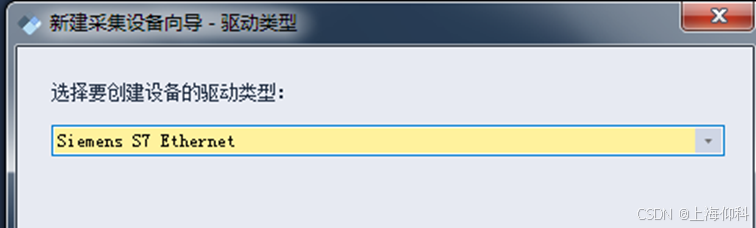

点击“新建设备”，驱动类型选择如下：

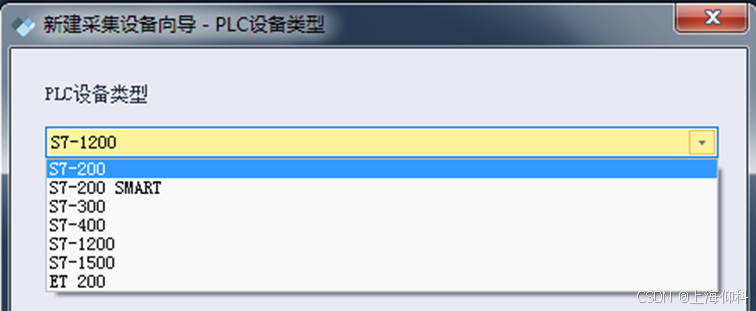

选择PLC的型号。

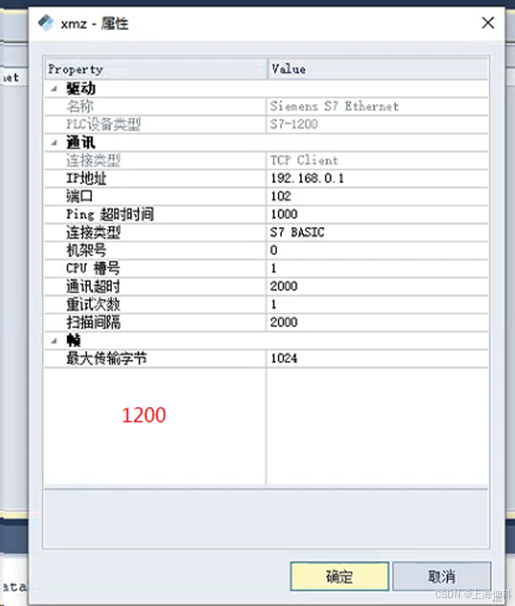

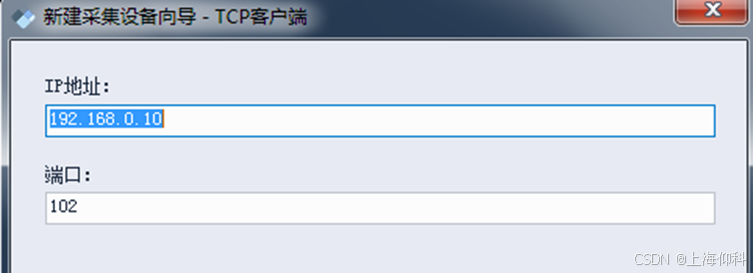

输入PLC的型号，端口号一般默认是102

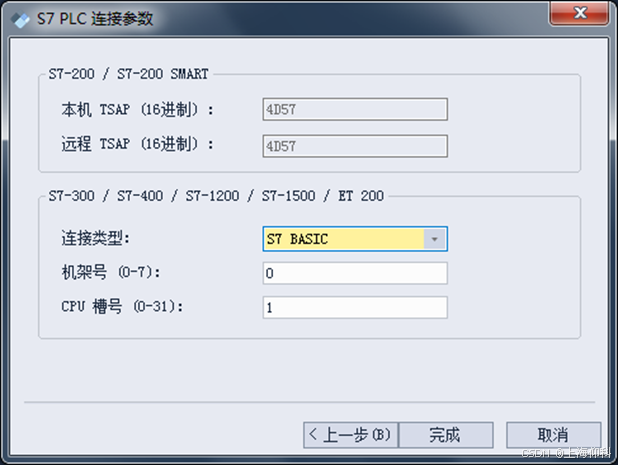

输入机架号和槽号。可使用默认。1200系列槽号一般是1.

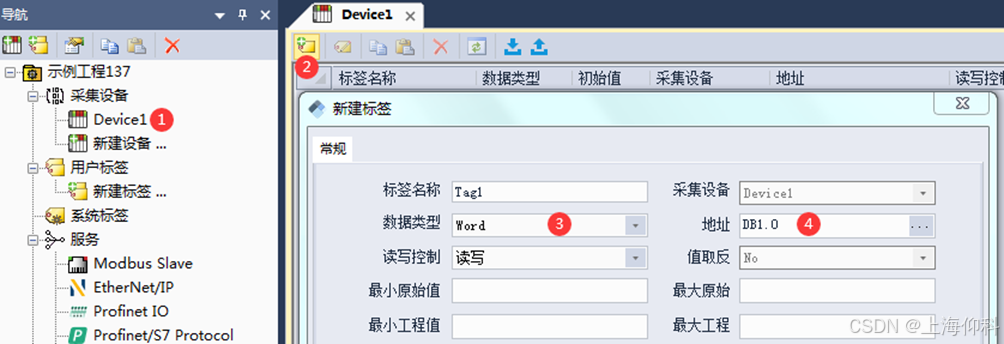

添加要采集的数据。比如，要采集PLC里的某个点位的值，需要知道这个点位的地址和数据类型，分别填写到如下的选项中。
举例，如下的点位在网关中的地址是DB96.4，数据类型是byte。
举例，如下的点位在网关中的地址是DB100.76，数据类型是float。
配置完成后点击菜单“下载”，把工程下载到网关里。
点击菜单“查看数据”，查看网关采集到的数据。

5 网关写数据到mysql数据库

在电脑上安装mysql数据库。完成安装后，关闭电脑上的防火墙和杀毒软件。
登录数据库后，选择Schemas，右键选择Create Schemas，输入名称

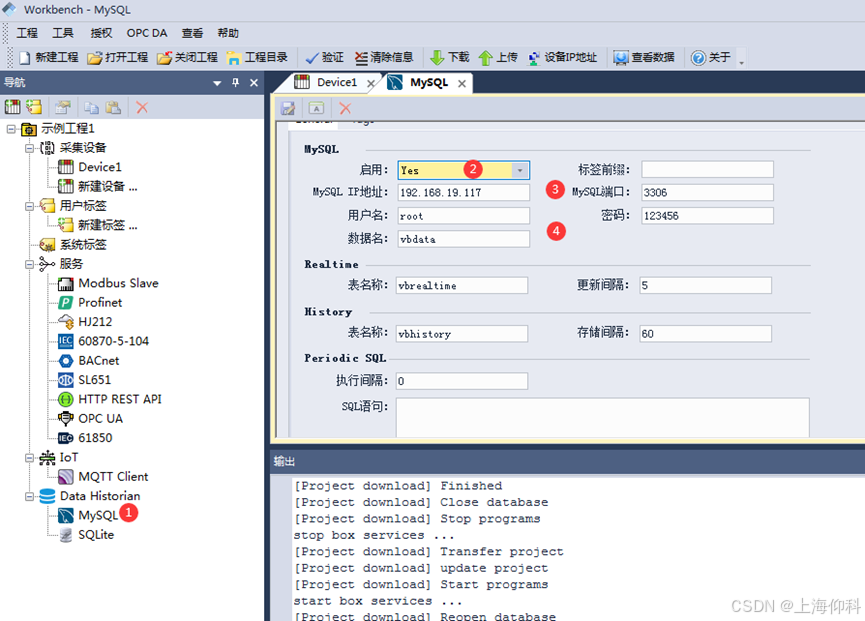

打开VS网关配置软件，在导航栏选择MySQL，启用设置成Yes，输入MySQL的IP地址、端口、用户名、密码以及表名。表名不能为空。

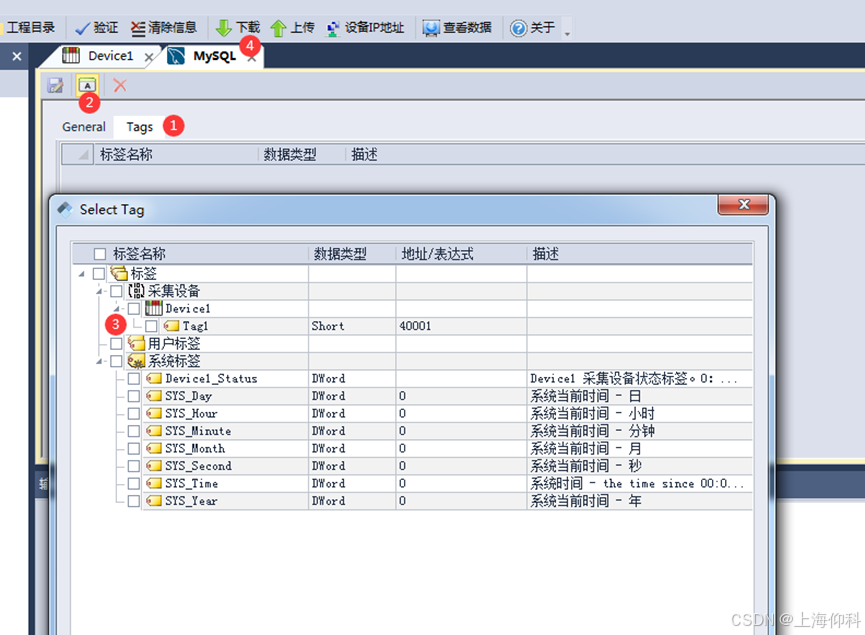

到Tags中，添加要写入数据库的标签，然后下载到网关

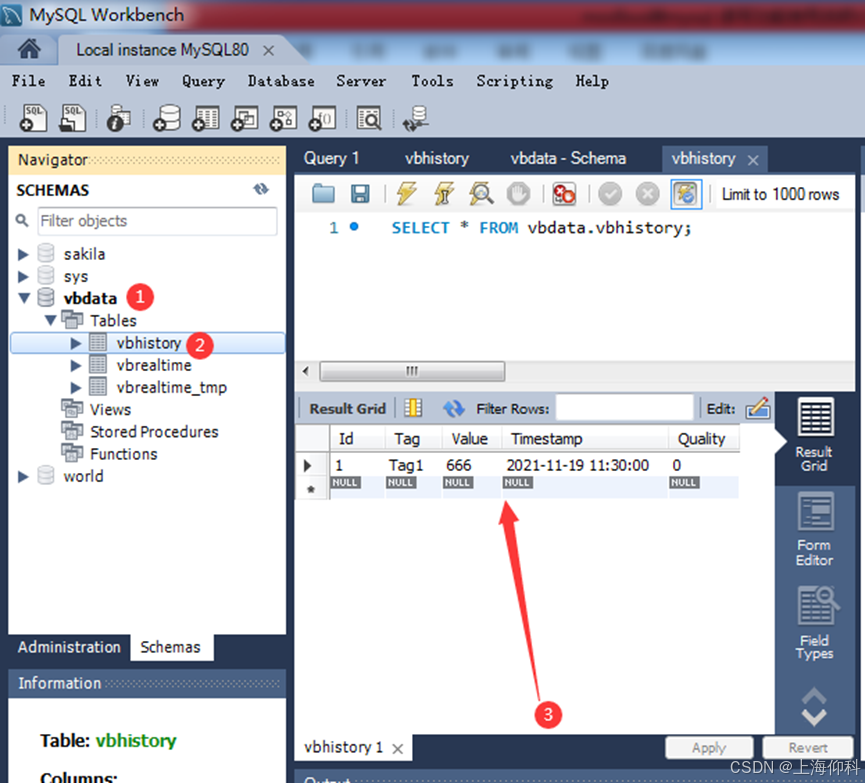

下载完后打开MySQL，右键vbdata，选择Refresh All，然后再右键vbhistory，选择Select Rows，就可以看到数据

6 安装mysql数据库

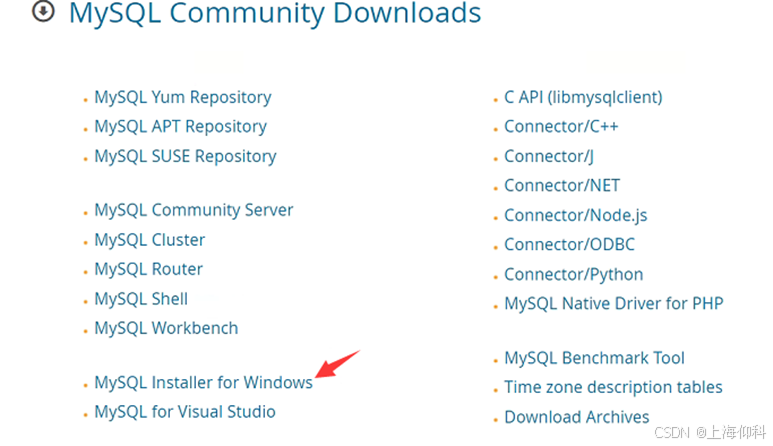

在服务器或者电脑上安装mysql数据库。到MySQL官网下载安装文件，以下载MySQL Community (GPL) Downloads为例说明。下载下图中箭头所指的版本。https://dev.mysql.com/downloads/

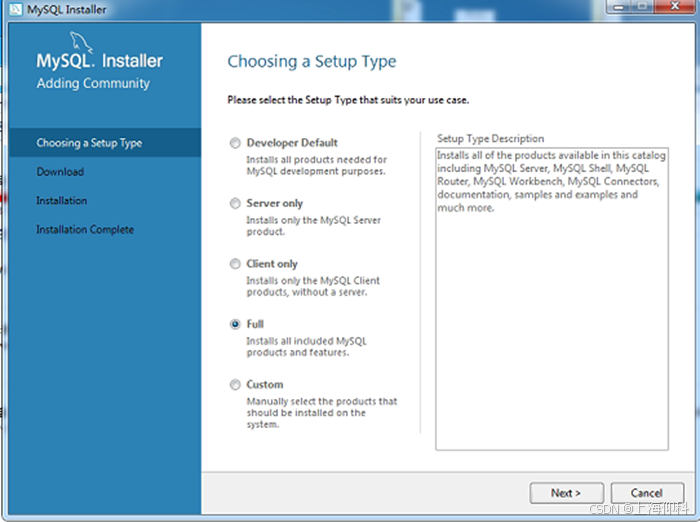

安装时使用完整安装。

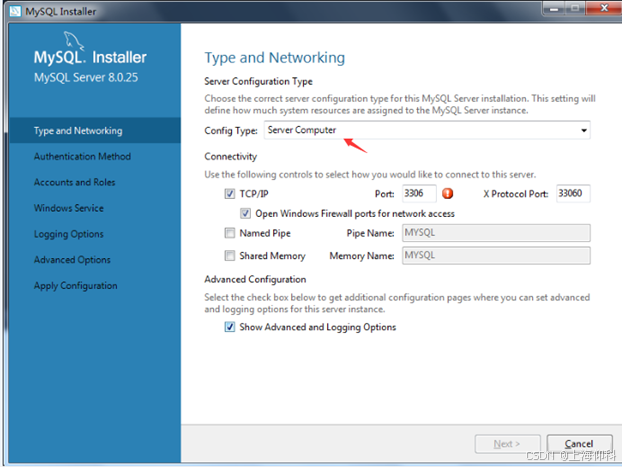

Config Type如下：

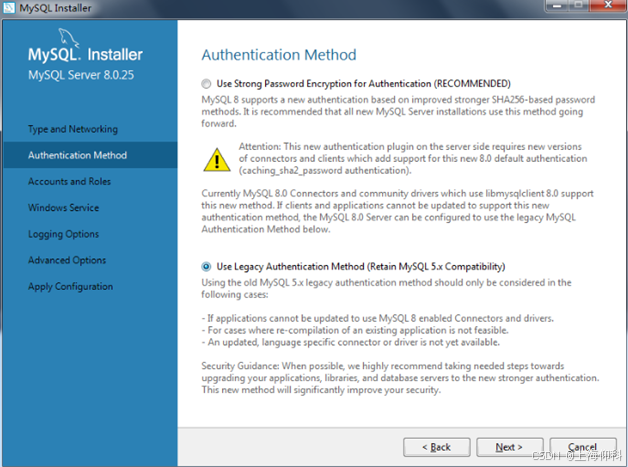

密码验证选择和5.x的兼容。

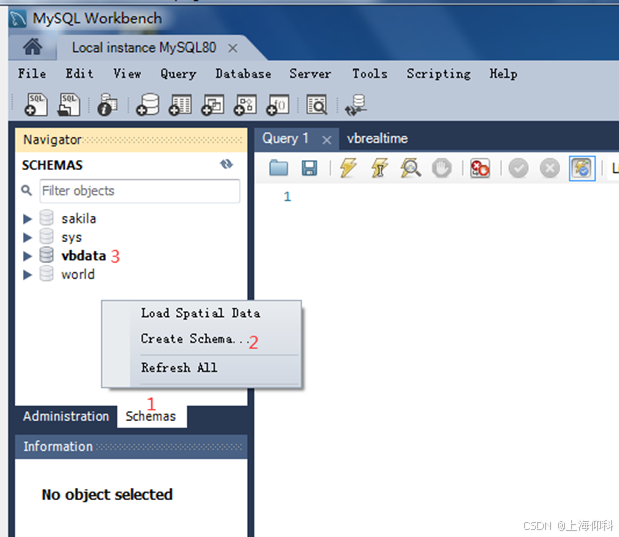

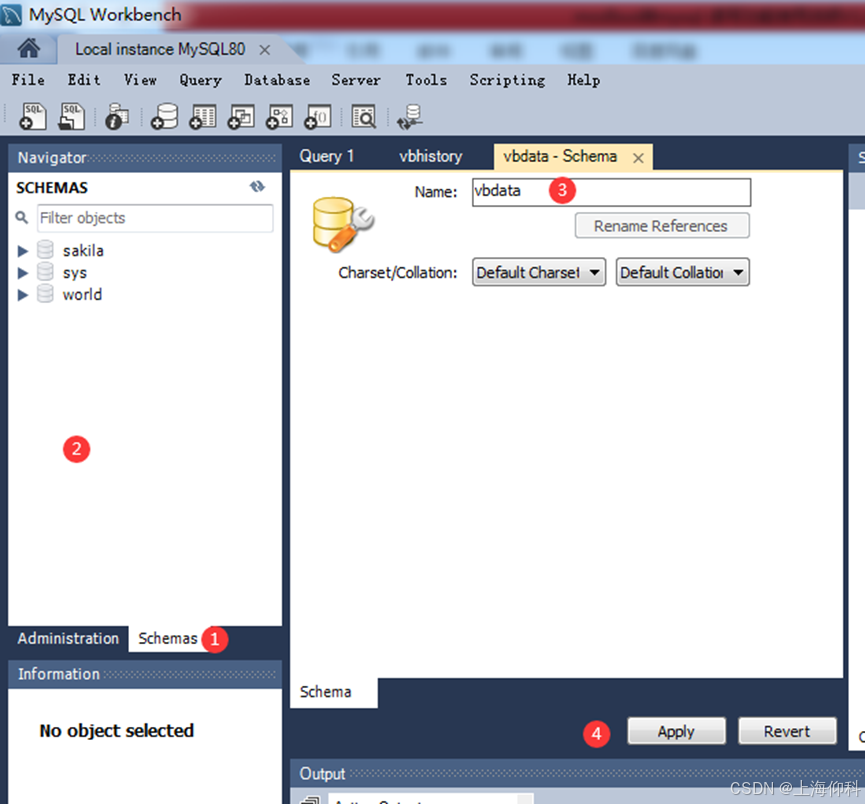

运行MYSQL Workbench软件。点击Schemsa（1），在左边的空白处点击右键，然后点击“Create Schema”（2），建立一个数据表，名称为：vbdata（3）。

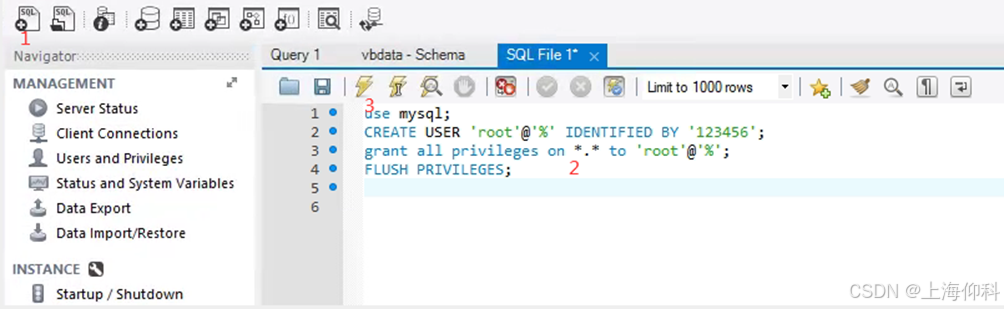

如果是V5.X以上的版本，安装完成后执行以下信息。root 123456改成数据库的用户名和密码。
use mysql;
CREATE USER ‘root’@‘%’ IDENTIFIED BY ‘123456’;
grant all privileges on . to ‘root’@‘%’;
FLUSH PRIVILEGES;
选中vbdata数据库，按如下顺序执行：
关闭电脑上的防火墙和杀毒软件。
