1 案例说明
2 VFBOX网关工作原理
3 准备工作
4 使用PRONETA软件获取PROFINET IO从站的配置信息
5 设置网关采集PROFINETIO从站设备数据
6 用HJ212协议转发数据
7 212功能测试
8 选择槽号和数据地址

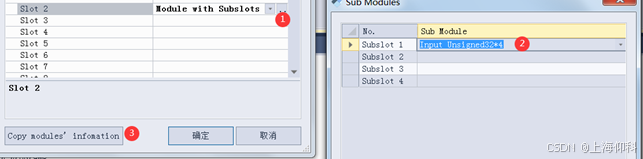

9 选择子槽号
10 案例总结

1 案例说明

设置网关采集ProfinetIO从站设备数据
把采集的数据转成HJ212协议转发给其他系统。

2 VFBOX网关工作原理
VFBOX网关是协议转换网关，是把一种协议转换成另外一种协议。网关可以采集西门子，欧姆龙，三菱，AB PLC，DLT645，DLT698电表，modbus rtu tcp，环保的HJ212协议，opc ua和opc da，电力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT现场总线协议，bacnet，MQTT，mysql，sqlserver数据库。不同型号的网关支持不同的协议，具体支持的协议参考网关侧面标签上的型号。依托500多种型号的网关产品，可以实现多种不同协议之间的互联互通。
网关连接在不同协议的设备之间，就像一个“翻译”，把一种设备支持的协议，转换成另一种设备支持的协议，从而实现两个不同协议的设备之间的数据交换。工作架构如下：
在这里插入图片描述

3 准备工作

仰科网关。支持采集Profinet IO从站设备数据，HJ212协议转发。
电脑。IP设置成192.168.1.198，和网关在同一个网段。
网线、12V电源。

4 使用proneta软件获取Profinet IO从站的配置信息

把Profinet IO从站连接到电脑上，电脑和Profinet IO从站在同一个网段，电脑能ping通Profinet IO从站设备IP地址。
使用打开proneta软件。

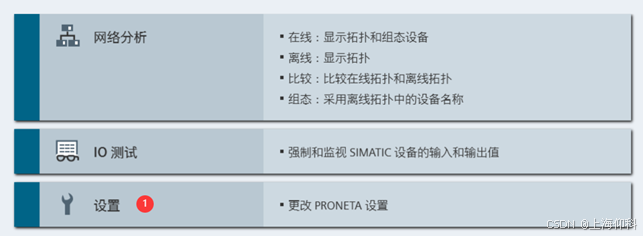

点击设置。

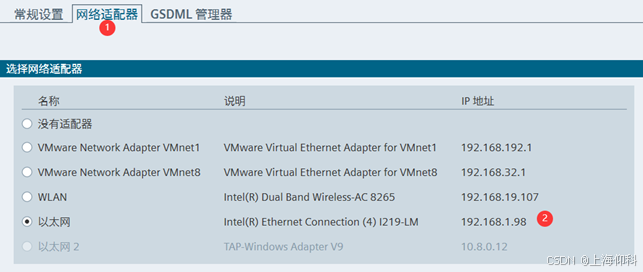

点击“网络适配器”，选择电脑上和profinet IO设备连接的网卡。

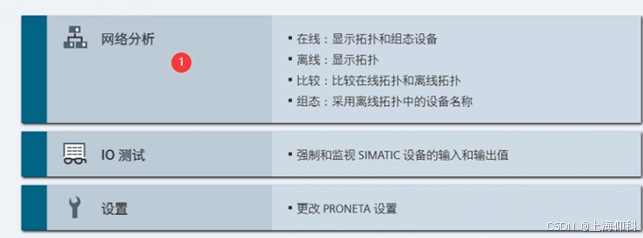

返回主页，点击网络分析。

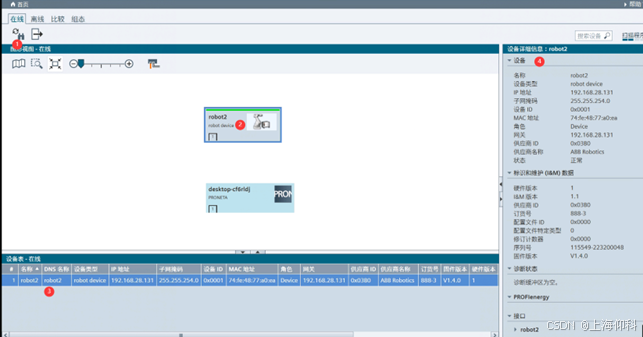

点击1处，软件会自动搜索从站信息，有结果会在2显示，3,4是设备信息。记录设备的：名称，IP地址，供应商名称，固件版本等信息，这些信息在配置网关时会使用。

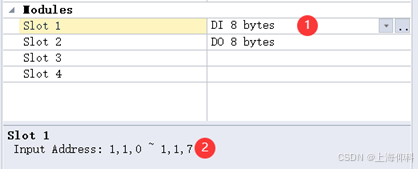

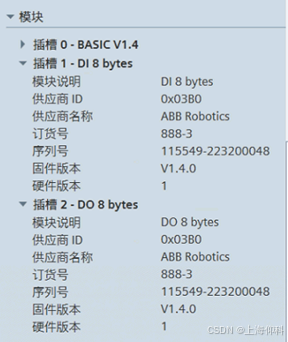

读取插槽信息。如下设备有3个插槽。插槽0是设备Type信息“BACICV1.4”，插槽1对应网关中的slot1，信息为DI 8 bytes，插槽2对应网关中的slot2，信息为DO 8 bytes。其他的gsd文件按照相应方式进行配置。
完成以上信息后，把以上参数配置到网关中。
一些情况下，在proneta_3_2_0_0\GSD目录下会生成设备的GSD文件，可以把生成的GSD文件导入到网关中，如果没有，则导入用户提供的GSD文件。

5 设置网关采集ProfinetIO从站设备数据

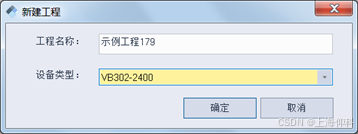

安装VFBOX Studio软件。打开软件后，点击新建工程，设备类型选择实际网关的型号。参考网关背面标签。可选的型号有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

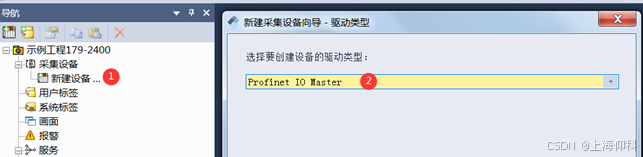

点击“新建设备”，驱动类型选择如下：

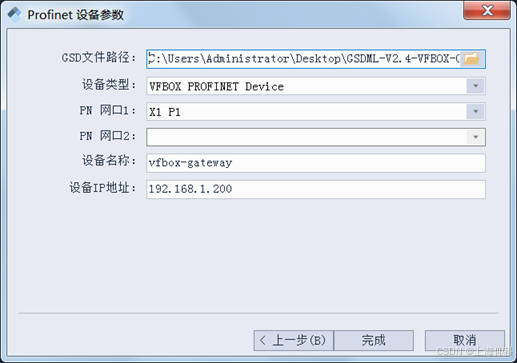

导入设备的GSD文件，获取Profinet IO从站的信息。设备类型信息（BACICV1.4），设备名称（robot2），设备的IP地址。

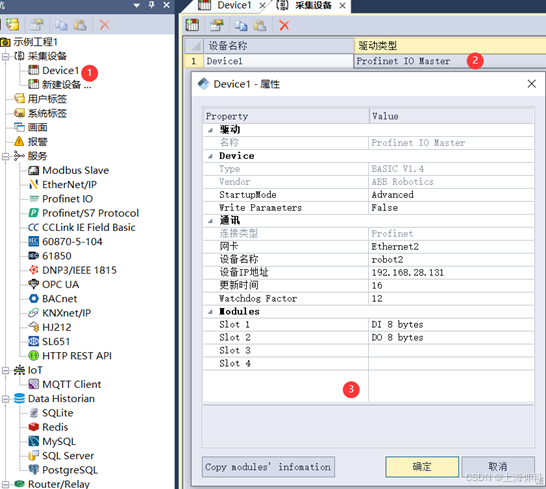

导入后，双击设备名称，弹出设备属性对话框。

StartupMode Advanced：GSD文件V2.3（含2.3）之后版本
Legacy：GSD文件V2.3之前版本
Write Parameters 点slot的最右边，如果slot有弹出对话框，则设置为true，否则设置为false
在这里插入图片描述

网卡网关连接profinet设备的网口号
设备名称 Profinet从站设备的名称
设备IP地址 Profinet从站设备的IP地址
更新时间默认16ms。数据更新时间。
Slot1-。。。采集数据的槽号，添加好槽号后，可以看到下面采集数据的地址。
在这里插入图片描述

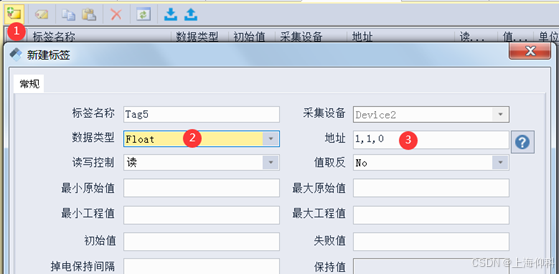

添加要采集的数据。DI或者Input的读写控制是“读”， Do或者Output的读写控制是“写”，
配置完成后点击菜单“下载”，把工程下载到网关里。

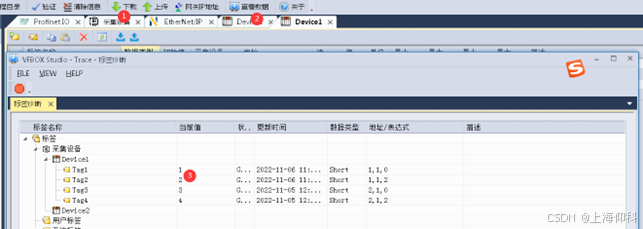

点击菜单“查看数据”，查看网关采集到的数据。可以双击“写”属性的标签，发送数据给设备。

6 用HJ212协议转发数据

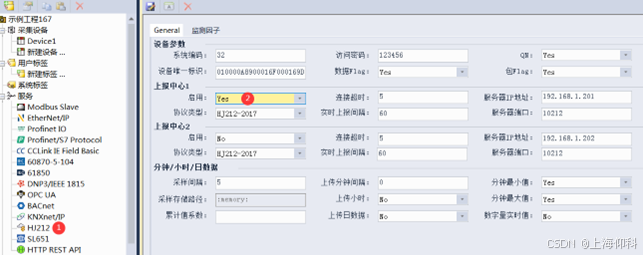

到菜单“服务”下，点击HJ212，启用HJ212服务。网关可以上报到两个中心。如果只上报一个，则启用一个即可。

选项说明
系统编码ST 环保平台提供
访问密码PW 环保平台提供。如果没有，则设置为空。
设备唯一标示MN 环保平台提供
QN，数据Flag，报Flag 环保平台如果不需要这些参数，则设置为No。没有特殊说明，使用默认Yes即可。
实时命令编码使用默认2011
连接超时默认5秒。网关5秒内不能和中心建立连接，会重新尝试建立连接。
服务器IP地址
服务器端口环保平台的IP和端口
协议类型一般选择HJ212-2007
实时上报间隔默认60秒。网关每隔60秒上报一次实时数据。

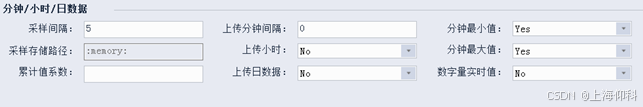

“分钟/小时/日数据”是发送相应的分钟，小时，日数据给环保平台。此功能为选配功能，标准网关不包含此功能，如有需要，请联系客服开通。
选项说明
采集间隔默认5秒。网关采集外部设备数据的间隔。
上传分钟间隔单位：分钟。
上报分钟数据的间隔。
上传小时设置成Yes，则上报小时数据。
上传日数据设置成Yes，则上传日数据
分钟最大值
分钟最小值设置成Yes，则上报这两个数据
数字量实时值设置成Yes，则对数字量不做平均计算，上报实时值。
累积值系数数据放大的倍数。如填写10，则上报的值都放大10倍。
在这里插入图片描述

7 212功能测试

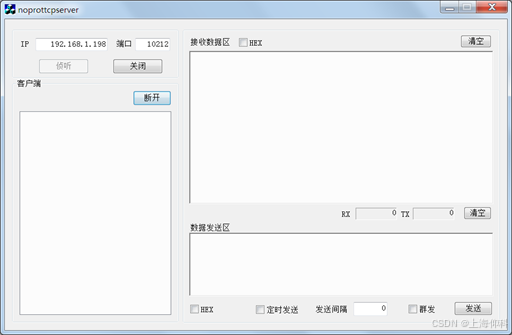

在电脑上打开测试软件。把电脑的IP地址配置成192.168.1.198，并把IP配置成电脑的IP地址，端口填写10212，然后点击侦听。

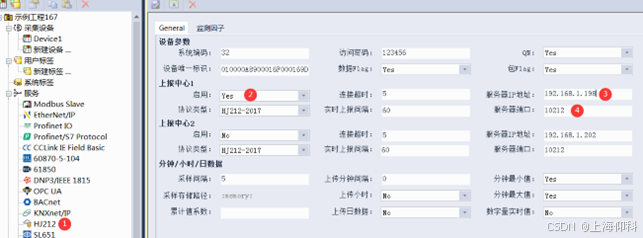

配置网关参数如下：

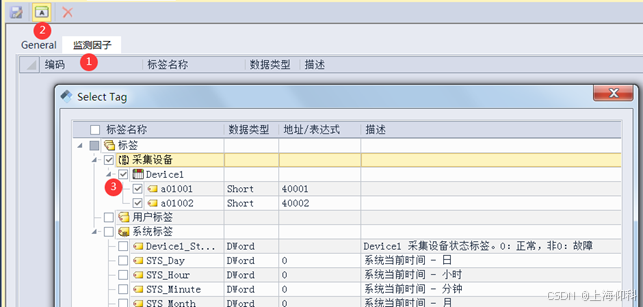

把要上传的数据添加到“检测因子”下面。
配置完成后，点击下载，把工程下载到网关中。
关闭电脑上的防火墙和杀毒软件。

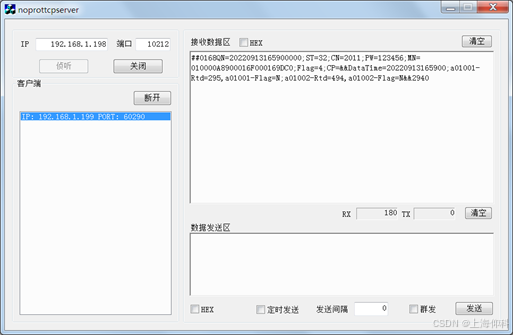

等待一段时间后，软件会收到网关发送上来的数据。

8 选择槽号和数据地址

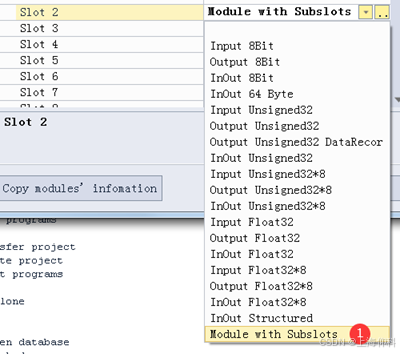

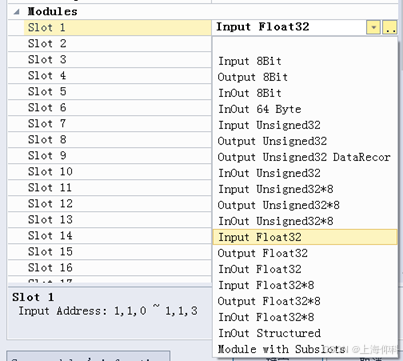

网关中导入GSD文件后，需要选择采集数据的slot。打开设备属性的配置窗口。

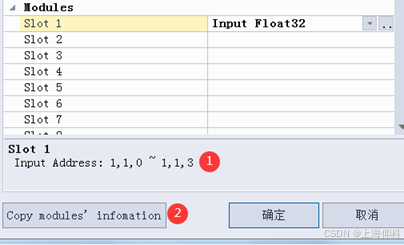

如下导入某个GSD文件后，设备的数据分布在以下数据块中。比如，要采集的数据在Input Float32，则选择此数据块。此处的选择要和proneta软件上读取的插槽保信息持一致。
选中后，可显示此数据块的数据地址。如下图中的1区。有时候数据地址特别多，可点击2，然后打开一个文本文件，粘贴，就可以看到完整的数据地址。

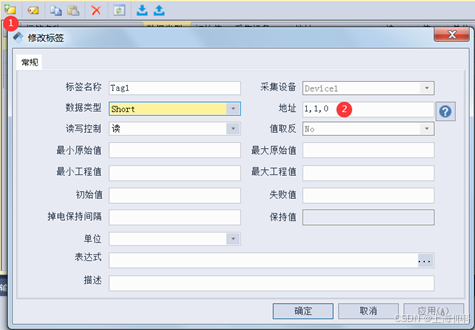

获取到数据地址和类型后，就可以添加要采集的数据。
