倍福PLC数据 转 opc ua项目案例

目录
1 案例说明
2 VFBOX网关工作原理
3 准备工作
4 设置倍福PLC
5 配置网关参数采集倍福PLC数据
6 启动OPC UA协议转发采集的数据
7 案例总结

1 案例说明

1. 设置倍福PLC，开通ADS通信
2. 设置网关采集倍福PLC数据
3. 把采集的数据转成opc ua从站协议转发给其他系统。

2 VFBOX网关工作原理
VFBOX网关是协议转换网关，是把一种协议转换成另外一种协议。网关可以采集西门子，欧姆龙，三菱，AB PLC，DLT645，DLT698电表，modbus rtu tcp，环保的HJ212协议，opc ua和opc da，电力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT现场总线协议，bacnet，MQTT，mysql，sqlserver数据库。不同型号的网关支持不同的协议，具体支持的协议参考网关侧面标签上的型号。依托500多种型号的网关产品，可以实现多种不同协议之间的互联互通。

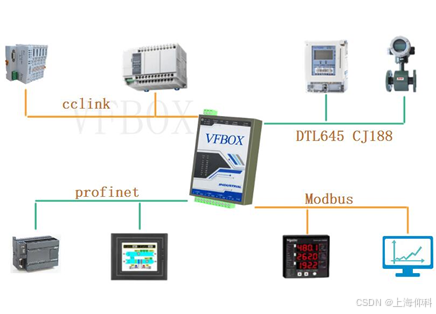

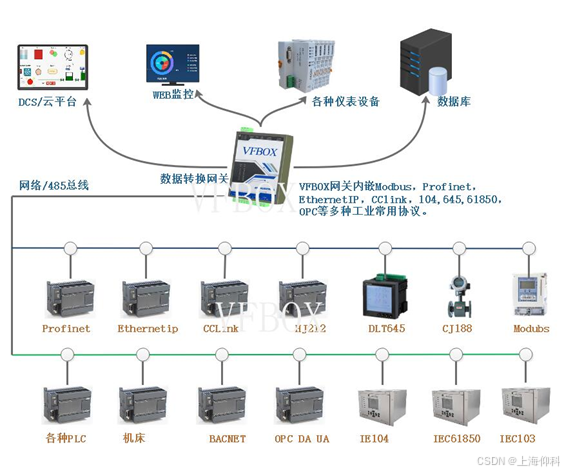

网关连接在不同协议的设备之间，就像一个“翻译”，把一种设备支持的协议，转换成另一种设备支持的协议，从而实现两个不同协议的设备之间的数据交换。工作架构如下：

3 准备工作

1. 仰科网关。支持采集倍福PLC数据，opc ua从站协议转发。
2. 电脑。IP设置成192.168.1.198，和网关在同一个网段。
3. 网线、12V电源。

4 设置倍福PLC

1. 状态栏，TwinCAT图标，右键，TwinCAT XAE(VS2017)


2. Visual Studio打开TwinCAT工程文件

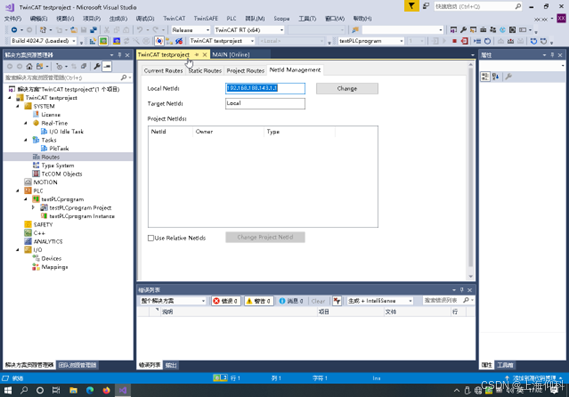

3. 解决方案资源管理器，Routers，NetId Management，记录下Local NetId(VFBOX Studio中需要使用)

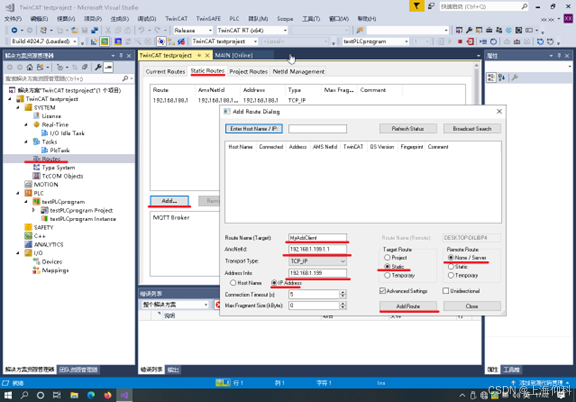

4. 解决方案资源管理器，Routers，Static Routers，Add…，Add Route


样例AMS route:
Route Name(Target): MyAdsClient
AMSNetId: 192.168.1.199.1.1 # 网关IP.1.1
Transport Type: TCP/IP
Address Info: 192.168.1.199 # 网关IP
Target Route: Static
Remote Route: None / Server
Unidirectional: false

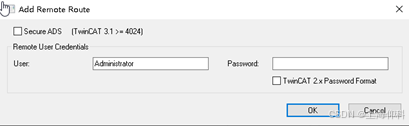

Secure ADS: false
Password: 留空
5. Visual Studio保存工程，菜单TwinCAT， Activate Configuration

5 配置网关参数采集倍福plc数据

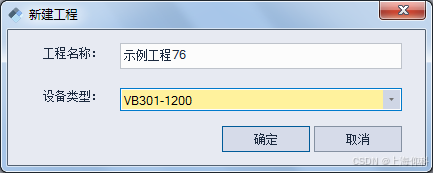

1. 安装VFBOX Studio软件。打开软件后，点击“新建工程”，设备类型选择实际网关的型号。可查看网关背面标签。可选的型号有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

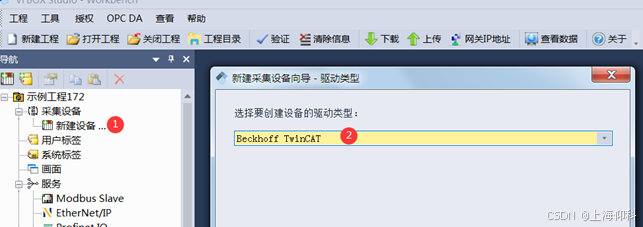

2. 点击“新建设备”，驱动类型选择如下：

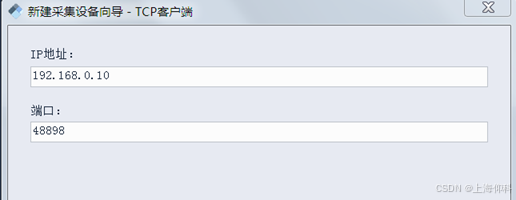

3. 输入PLC的IP地址和端口。默认端口是48898.

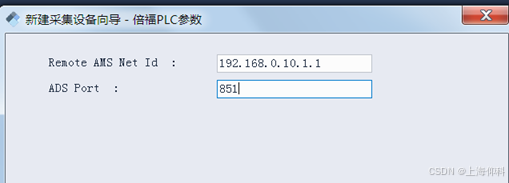

4. 输入ADS的参数，从来PLC上获取。Remote AMS Net Id 填入PLC的AMS Net Id（来自TwinCAT设置，步骤3中Local NetId，AMS Net Id一般为PLC的IP.1.1）。ADS Port(TwinCAT2)默认为801，ADS Port(TwinCAT3)默认为851。

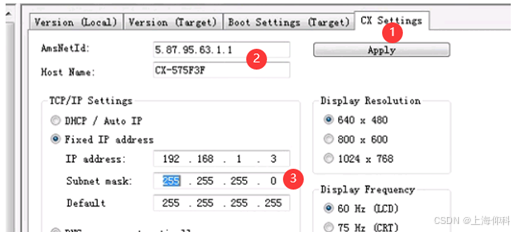

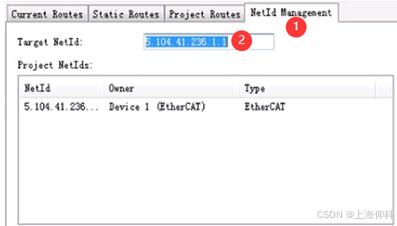

5. AMS Net Id可以PLC的配置软件的一下两个地方获取。下图中的4，subnet mask必须是255.255.255.0.

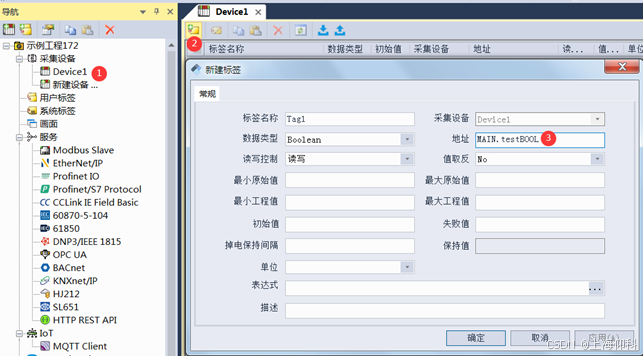

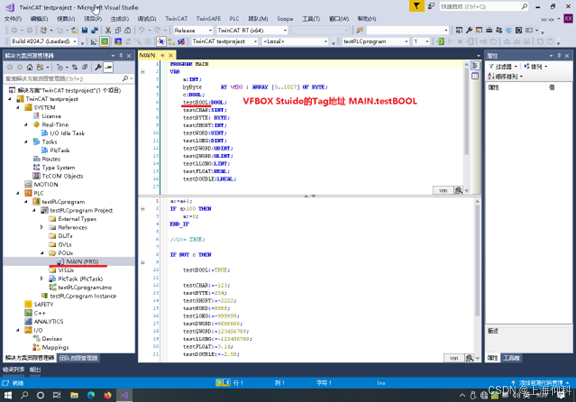

6. 新建一个采集标签。“地址”框输入倍福PLC中标签名。如果是全局变量，地址格式是“.变量名”。如.Enable。如果是某个程序段里的变量，格式是“程序段名称.变量名”,如MAIN.Enable。数据类型和PLC里变量的类型保持一致。



7. 配置完成后点击菜单“下载”，把工程下载到网关里。

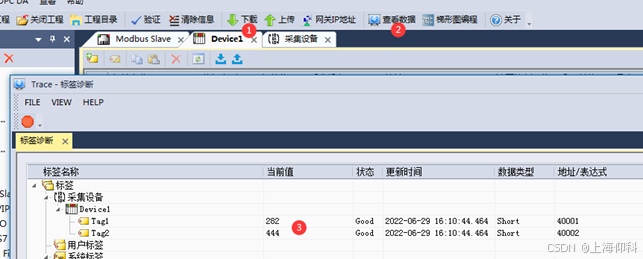

8. 点击菜单“查看数据”，查看网关采集到的数据。对比一下当前值，“状态”显示Good。更新时间为当前时间就代表采集到了数据，否则在检查配置的参数。

6 启动opc ua协议转发采集的数据

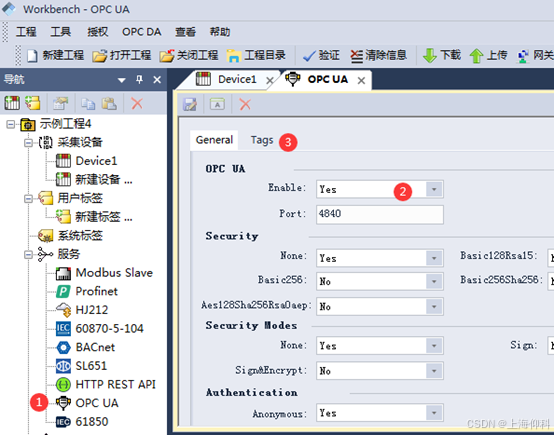

1. 在左侧服务中选择“OPC UA”，Enable设置成Yes。

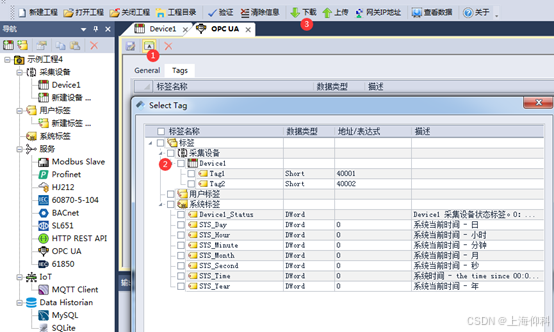

2. 添加转发的采集标签，并把工程下载工程到网关。


3. 在电脑上就可以用OPC UA client软件从网关中读取数据了。

7 案例总结
使用协议转换网关可以很方便的实现不同协议的设备之间的数据转换。大量节省了项目实施过程的时间成本，人力成本。VFBOX网关产品都是工业级品质，符合工业应用的场景。只需要简单的参数配置，可以很快完成设备和系统之间的连接。方案优点：

1. 不需要修改设备里的程序。
2. 不影响设备原有的工作方式和功能。
3. 只需要简单的配置就可以实现功能需求。
4. 设备长期稳定工作。
5. 网关运行架构如下
