modbus设备数据 转 CCLink IE Field Basic项目案例

目录
1 案例说明
2 VFBOX网关工作原理
3 准备工作
4 设置网关采集MODBUS从站数据
5 使用CCLINK协议转发数据
6 三菱PLC连接网关的CCLINK的设置
7 案例总结

1 案例说明

1. 设置网关采集Modbus设备数据
2. 把采集的数据转成CCLink IE Field Basic协议转发给其他系统。

2 VFBOX网关工作原理
VFBOX网关是协议转换网关，是把一种协议转换成另外一种协议。网关可以采集西门子，欧姆龙，三菱，AB PLC，DLT645，DLT698电表，modbus rtu tcp，环保的HJ212协议，opc ua和opc da，电力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT现场总线协议，bacnet，MQTT，mysql，sqlserver数据库。不同型号的网关支持不同的协议，具体支持的协议参考网关侧面标签上的型号。依托500多种型号的网关产品，可以实现多种不同协议之间的互联互通。

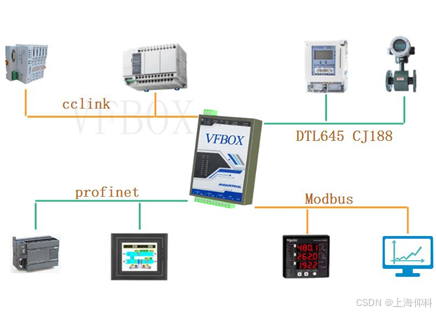

网关连接在不同协议的设备之间，就像一个“翻译”，把一种设备支持的协议，转换成另一种设备支持的协议，从而实现两个不同协议的设备之间的数据交换。工作架构如下：

3 准备工作

1. VFBOX网关。支持采集modbus设备数据，CCLink IE Field Basic协议转发。
2. 电脑。IP设置成192.168.1.198，和网关在同一个网段。
3. 网线、12V电源。
4. Modbus从站设备。本文用一个温湿度传感器进行测试。

4 设置网关采集modbus从站数据

1. 硬件连接。首先确认设备的接口是RS232还是RS485接口。并按如下的方式进行连接。
   接口类型 设备 网关
   RS232接口 RX COM1-TX
   TX COM1-RX
   GND COM1-GND
   RS485接口 A COM1-A
   B COM1-B

2. 在电脑上打开VFBOX Studio配置软件。新建工程，选择对应的设备类型。设备类型查看设备背面的标签。可选的型号有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303
