Allegro如何生成钻孔文件（PCB制板篇一）

前言：

[PCB制板篇一]：钻孔文件

[PCB制板篇二]：光绘文件

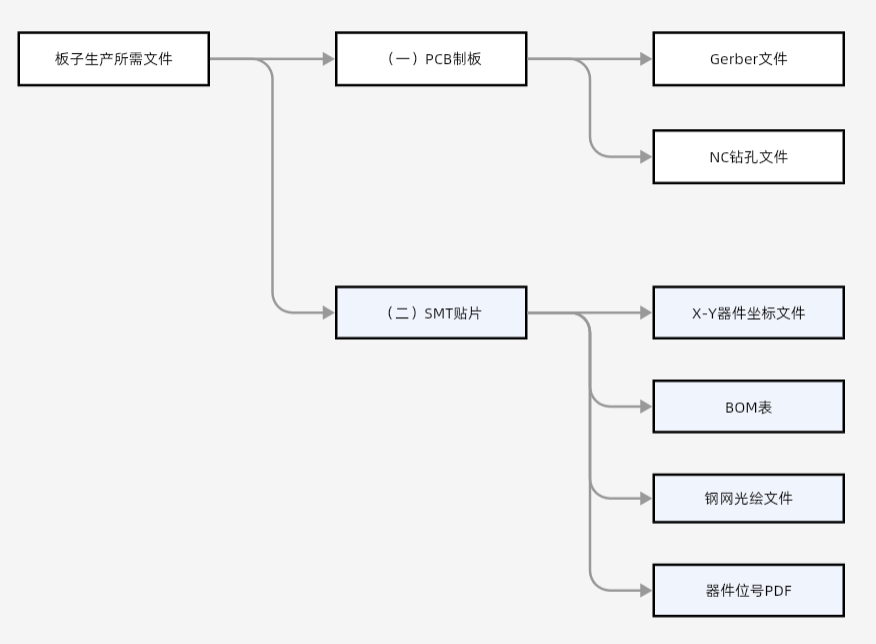

制板=====》PCB（光板）=====》贴片=====》PCBA（带器件）

一）PCB制板

说到打板，PCB制板工厂会问你要什么东西?

答：就一个压缩包（光绘+钻孔文件）

光绘（Gerber）：如线路层、阻焊层、丝印层等图形层

钻孔：常规钻孔文件+槽孔文件（如椭圆孔）

二）先说钻孔文件的输出

步骤：

1. 预先设置（导出的gerber/NC文件，自动生成在一个文件夹，超有用！！）

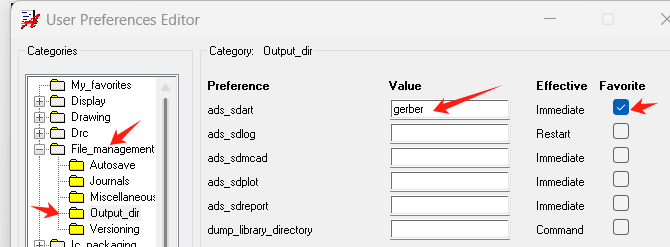

点击工具栏：Setup--User Preferences...

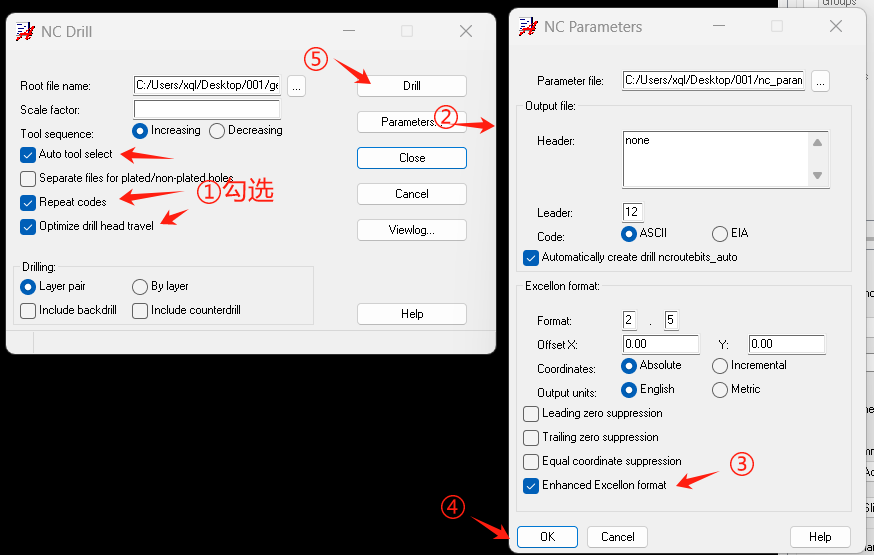

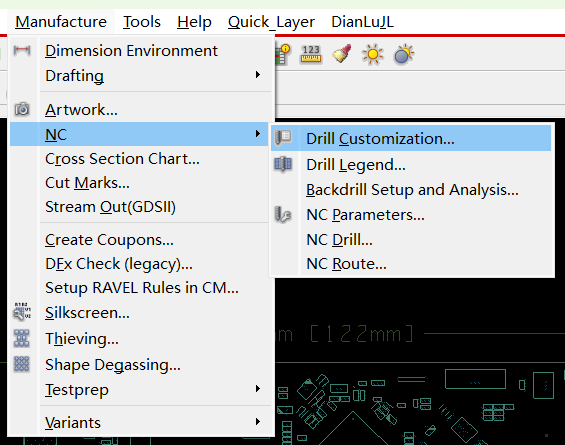

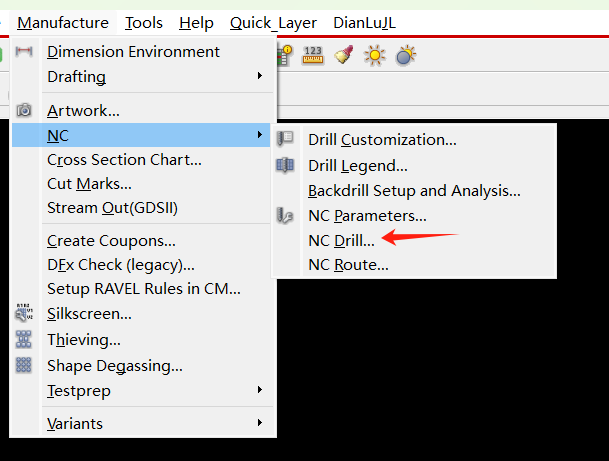

2.设置输出钻孔/槽孔文件（流程照做就行，不用理解）

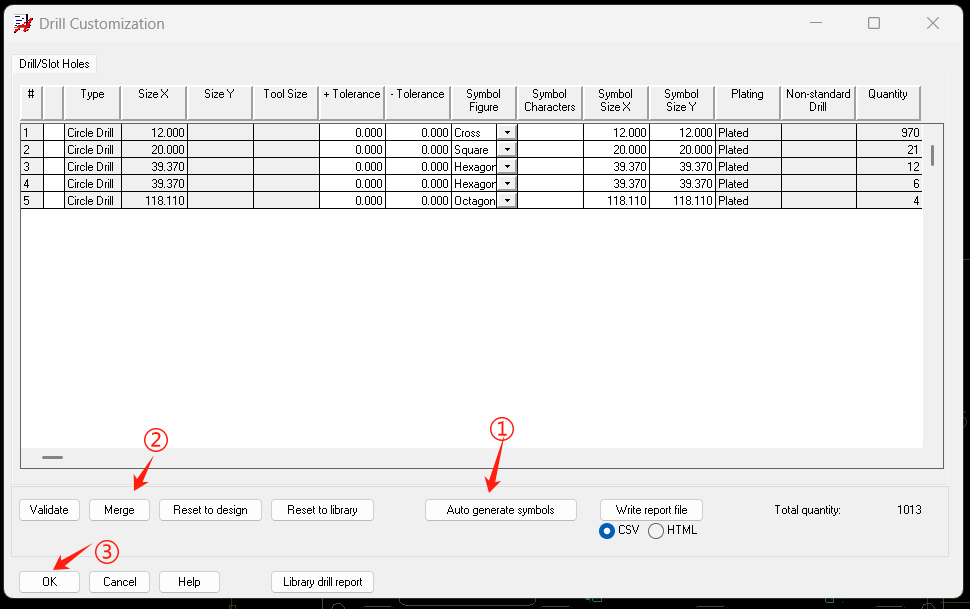

（弹窗都点确定）

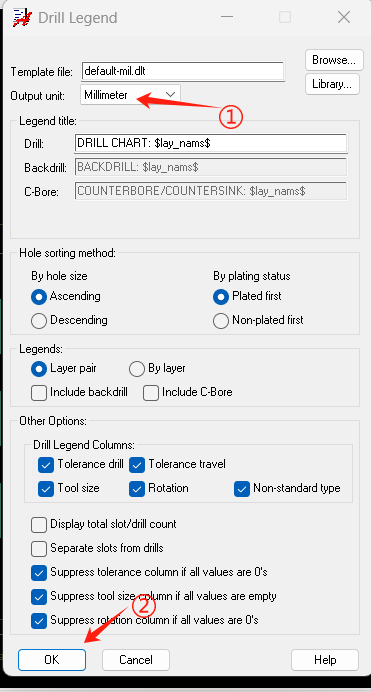

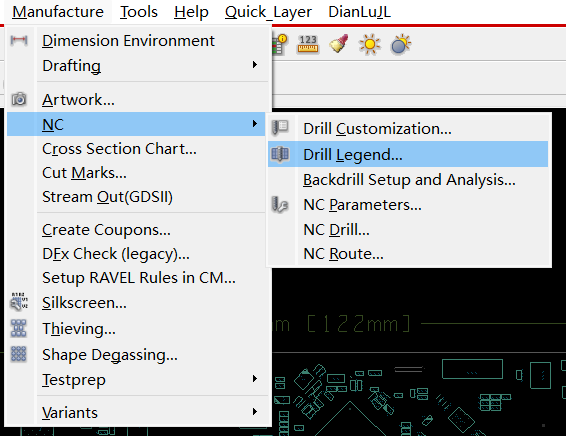

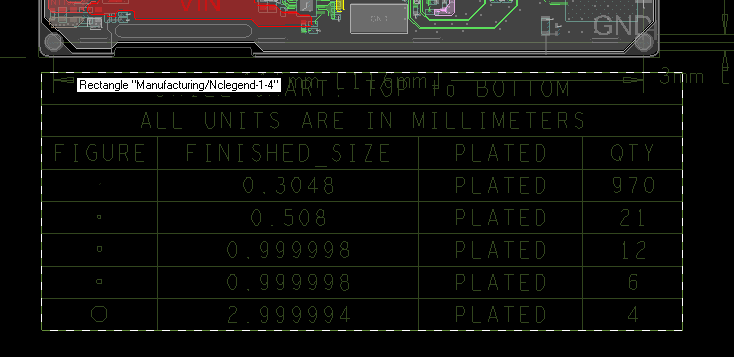

放出钻孔表到板子旁边

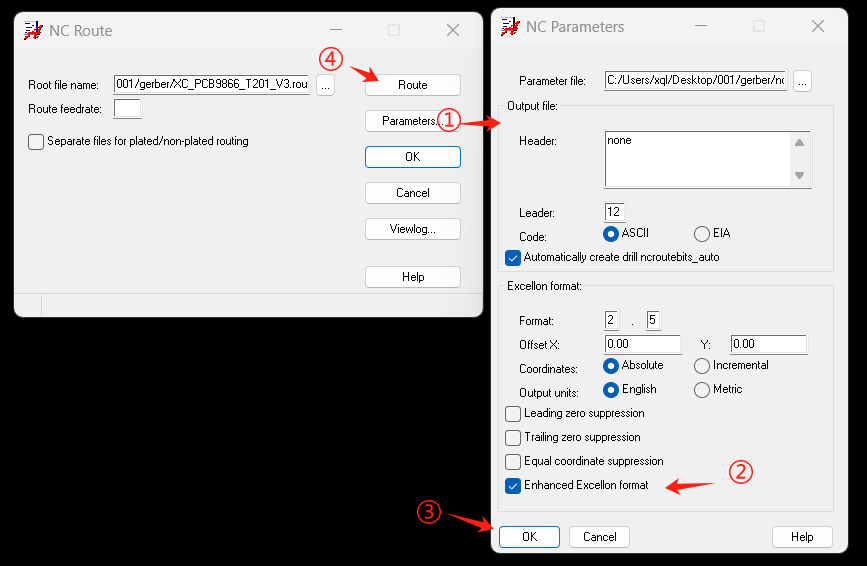

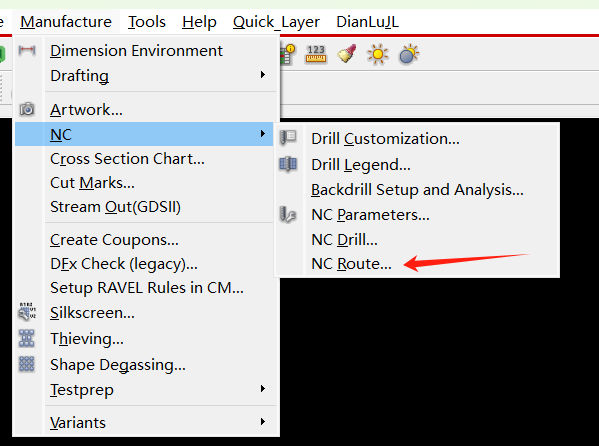

常规钻孔文件生成后，还需要生成个槽孔文件

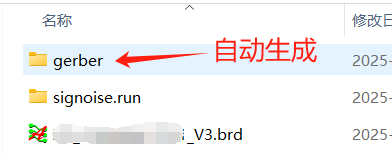

常规钻孔文件和槽孔文件自己会保存到PCB目录下，自动生成一个文件夹。NC钻孔文件生成完毕
