野火imx6ull使用wm8960出现耳机声音非常小的解决方法

是肖

已于 2024-11-27 14:30:16 修改

阅读量272

点赞数 6

文章标签：单片机嵌入式硬件 arm开发 c语言 linux

于 2024-11-27 13:51:31 首次发布

本文链接：https://blog.youkuaiyun.com/ojhj4996/article/details/144082025

版权

由于看的是正点原子的Linux驱动开发，到alsa声卡部分，左神直接说的不用改设备树，官方都写好了，但是野火用户遭殃了！耳机口插一半声音大，全插入声音非常小

解决方案：

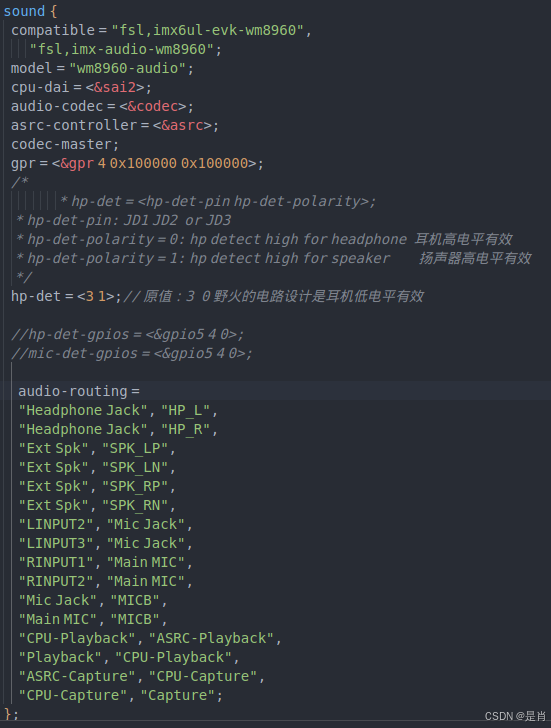

设备树如图修改

为什么：

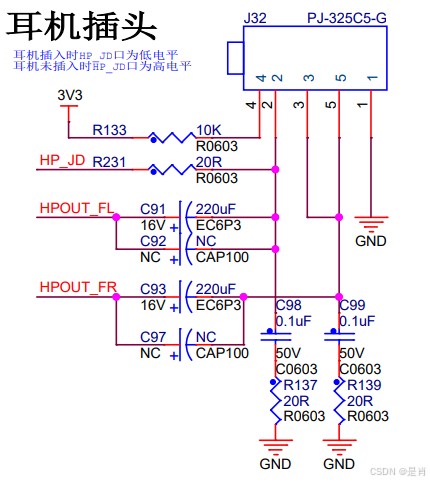

HP_JD：耳机检测引脚

正点原子不需要改是因为人家的HP_JD直接是给的3.3V电平

而野火HP_JD是根据耳机孔是否插入耳机来判断电平，而且还是低电平起效

对于野火板子要额外修改hp-det，网上均没有此方面的解答
