ESP8266 non-os⑴ Flash掉电记录数据读写

最新推荐文章于 2025-04-14 12:25:24 发布

下东西不要币多好

最新推荐文章于 2025-04-14 12:25:24 发布

阅读量1.8k

点赞数

分类专栏： ESP8266_SDK

本文链接：https://blog.youkuaiyun.com/oXingChenWuJi/article/details/102529254

版权

本文介绍了ESP8266 non-os SDK 3.1.0版本中关于Flash的布局，扇区地址计算方法，以及如何在Flash中进行掉电记录数据的读写操作，包括非保护模式和保护模式。强调了5个保留扇区，以及在保护模式下如何确保数据安全性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

ESP8266 non-os SDK为3.1.0

掉电数据保存是绝大多数单片机开发绕不开的，先把方法记录下来，方便查找

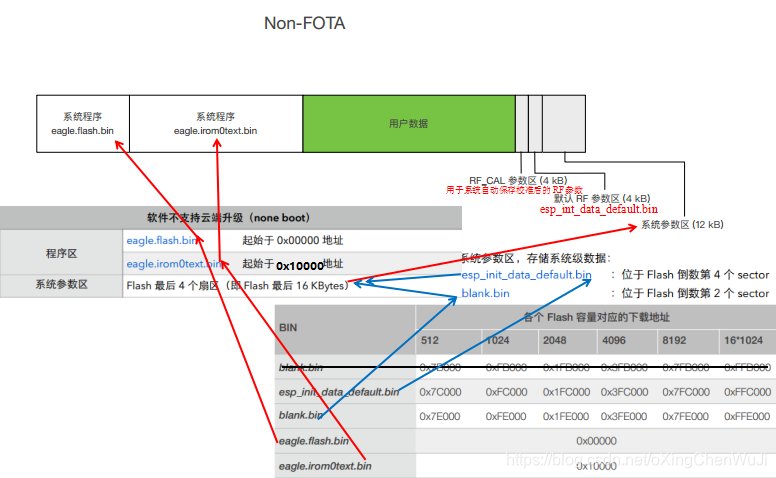

Flash布局介绍

在这里插入图片描述

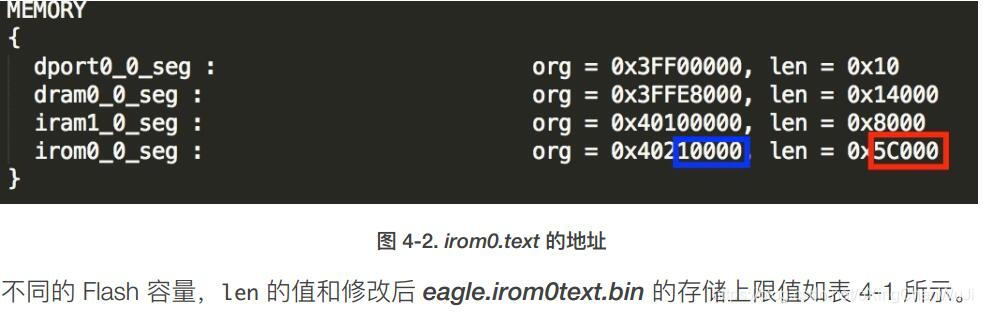

⽤户可以通过修改 ESP8266_NONOS_SDK/ld/eagle.app.v6.ld ⽂件来改变
eagle.irom0text.bin 的上限值，即修改⽂件中 irom0_0_seg 参数的 len 字段，如图 4-2 中红⾊标示。
不同版本 SDK 中 irom0.text ⽂件的地址也不同。⽤户必须查阅 eagle.app.v6.ld ⽂件，确保将 eagle.irom0.text.bin 下载到正确的地址。图 4-2 中蓝⾊标示即为
eagle.irom0.text.bin 的地址。
ESP8266 ⽬前系统程序区最⼤⽀持 1024 KB

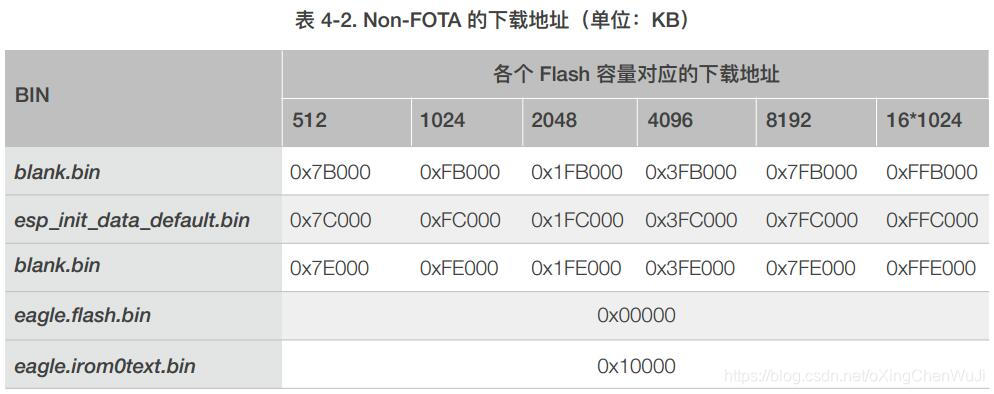

在这里插入图片描述

扇区地址计算方法

ESP8266-12F使用的外部存储芯片为w25q32有32Mbit，容量4M。
esp8266-01s使用的是一个w25q8的存储芯片，也就是8Mbit，容量1M。
在这里插入图片描述

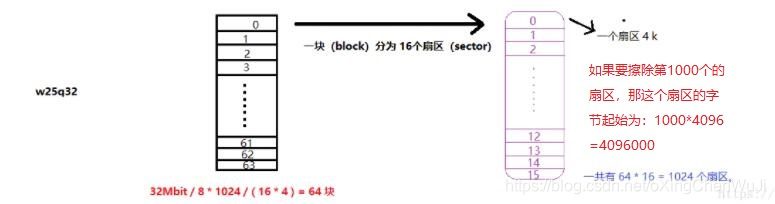

在ESP8266-12F里w25q32把4M容量分为了64块，每一块又分为16个扇区，而每个扇区占4K大小,每1K等于1204字节。由此可计算到，w25q32有 32Mbit / 8 * 1024 / 16 / 4 = 64 块，有64 * 16 = 1024 个扇区.
扇区号由0开始计数，所以最高为1023号扇区。

在这里插入图片描述
ESP8266-12F的扇区地址计算方法：
eagle.flash.bin 位于扇区0　　　　　　　　地址0x00000
eagle.irom0text.bin 位于扇区16　　　　　地址0x10000
blank.bin 位于扇区1022　　　　　　　　地址0x3FE000
esp_init_data_default.bin位于扇区1020　　地址0x3FC000
4M容量的十六进制3FB000地址转换为十进制为：4173824
所在扇区为：4173824/4/1024= 1019
4M容量的十六进制3FC000地址转换为十进制为：4177920
所在扇区为：4177920/4/1024= 1020
4M容量的十六进制3FE000地址转换为十进制为：4186112
所在扇区为：4186112/4/1024= 1022

Flash操作

ESP8266-12F的Flash操作：
下列5个扇区不能占用！！！！
eagle.flash.bin 位于扇区0　　　　　　　　地址0x00000
eagle.irom0text.bin 位于扇区16　　　　　地址0x10000
blank.bin 位于扇区1022　　　　　　　　地址0x3FE000
esp_init_data_default.bin位于扇区1020　　地址0x3FC000
RF_CAL 参数　位于扇区1019 　　　　　地址0x3FB000

假如用户eagle.irom0text.bin程序小于等于480K，那么用户存储数据的安全区域起始地址为：
1741024+4801024=561152 137扇区
把561152字节位置转换为十六进制地址0x89000
储数据的安全区域结束地址为：1018扇区
10184*1024=4169728
把4169728字节位置转换为十六进制地址0x3FA000
用户存储数据的安全区域为：137扇区到1018扇区。

Flash掉电记录数据读写操作（非保护模式）

/**Flash 写操作 */
#define sec 137  //扇区号
uint32 value;
//定义数组addr_case1
uint8* addr_case1 = (uint8*)&value;
	addr_case1[0] = 10;
	addr_case1[1] = 11;
	//擦除要写入的Flash扇区
	spi_flash_erase_sector(sec);
	//写入数据，sec*4*1024就是写入起始地址,就是具体的字节地址
	spi_flash_write(sec*4*1024, (uint32*)addr_case1, sizeof(addr_case1));
	//打印
	os_printf("@xie_ru@:%d%d\r\n", addr_case1[0], addr_case1[1]);

/**Flash 读操作 */
#define sec 137  //扇区号
#define sec_pianyi 0 //偏移量
uint32 value;
//定义数组addr_case1
uint8* addr_case1 = (uint8*)&value;
	//读取flash数据，sec*4*1024就是读取起始地址，就是具体的字节地址
	spi_flash_read(sec*4*1024, (uint32*)addr_case1, sizeof(addr_case1));
	//打印
	os_printf("@du_qu@:%d%d\r\n", addr_case1[0], addr_case1[1]);
