UML类图关系表示

类图说明

UML描述系统的静态结构方式有类图、包图、对象图。这里主要要讲的是类图来描述系统静礅结构。

类图的关系有：关联、依赖、聚合、组合、实现、泛化。

虚线代表弱化，实线代码强化

类图关系

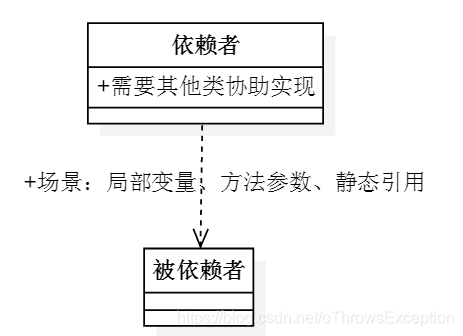

依赖

表示一个类的实现需要其他的类协助（局部变量、方法的参数、静态引用），用虚线加箭头表示，箭头指向被依赖者，一般避免双向依赖。
虚线弱依赖

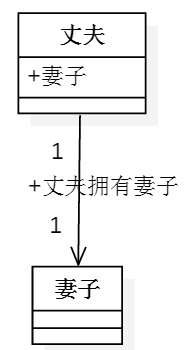

关联

拥有关系，如丈夫拥有妻子，用实线箭头（或无箭头）表示，1对1 1:N一对多 ， N:M多对多。场景：成员变量
实线强关联

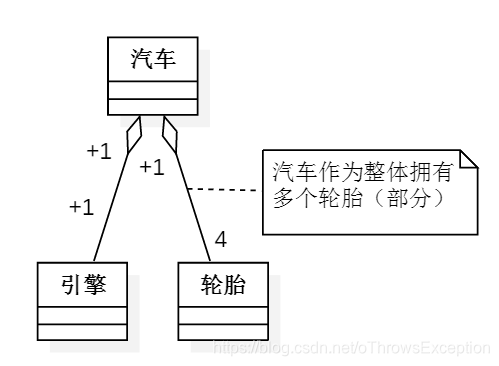

聚合

整体与部分的拥有关系，拥有者作为整体、被拥有者作为整体的部分（离开整体又可以单独存在），不能说没有汽车的整体轮子不能单独存在。
实线空心菱形加实线表示，菱形端表示整体。场景：成员变量

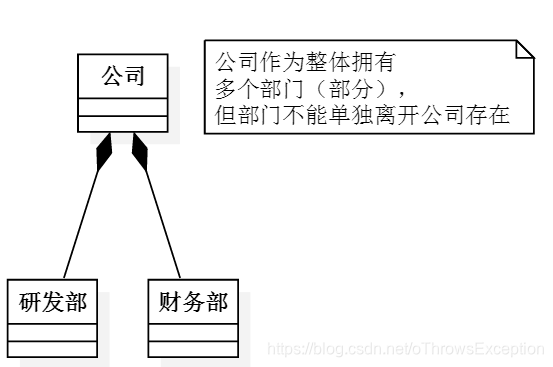

组合

整体与部分的拥有关系，拥有者作为整体、被拥有者作为整体的部分（离开整体不可以单独存在），例如：公司与部门，部门的存在必须依赖有公司的情况下。
实线实心菱形加实线表示，菱形端表示整体。场景：成员变量

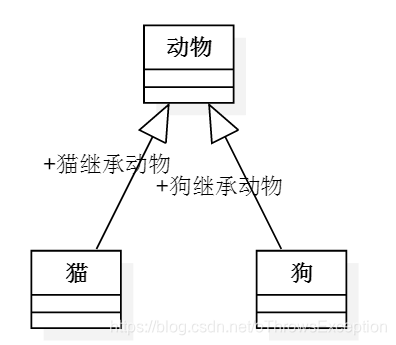

泛化（继承）

实线+空心箭头表示，箭头表示被继承者

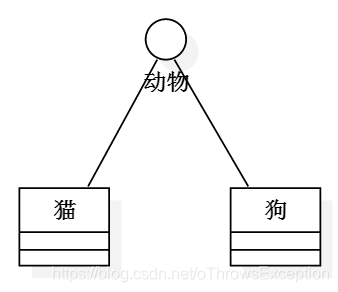

实现

接口实现，虚线+空心箭头表示，箭头表示被继承者

staruML中表示
