实验26：旋转编码器实验

已于 2023-09-09 21:01:34 修改
阅读量771 收藏 1
点赞数
分类专栏： Arduino开发板实验 文章标签： Arduino C/C++ 旋转编码器
于 2022-11-12 11:44:03 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/oAMiTuoFo1234/article/details/127815484
版权
本文介绍了一次使用Arduino进行旋转编码器实验的过程。实验结果显示，顺时针旋转编码器计数+1，逆时针则-1，按下编码器按钮为0。实验涉及硬件电路设计、软件编写及结果分析。开发中主要使用了C/C++语言，作者对新语言可能替代C/C++表达了轻微的焦虑。硬件部分仅包含旋转编码器和Arduino，软件部分通过判断A、B信号来确定旋转方向并输出结果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

实验结果：

顺时针旋转+1
逆时针旋转-1
按下=====0

OK，今天周末，嵌入式软件开发

需要

1）硬件电路设计

2）软件编写

3）实验结果分析

软件开发需要：

一台好本，最好Windows操作系统

如果后续需要可以安装Ubuntu，用Linux编程

目前，我最常用的高级语言C/C++

有些焦虑，因为不知道C/C++会不会被新出现的语言所替代

01 硬件电路设计

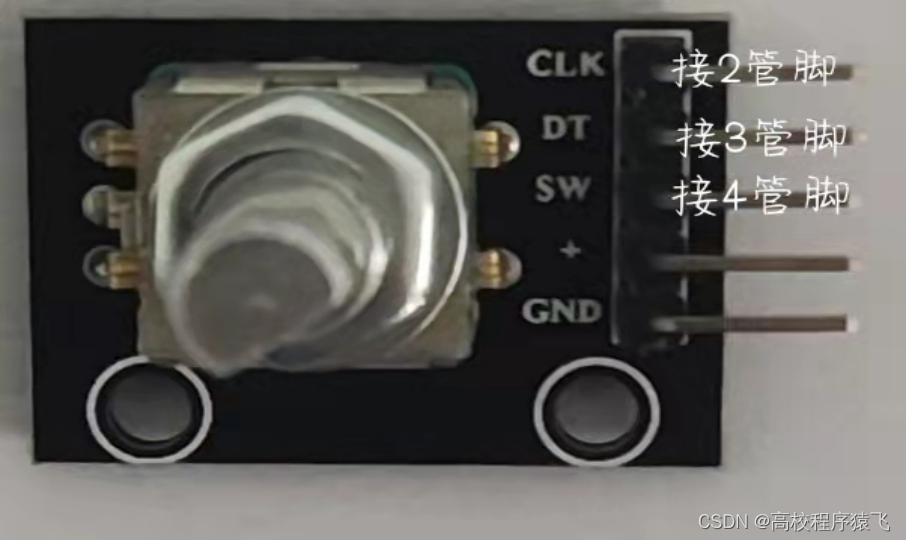

旋转编码器

本来想把lcd1602加上的，不知道是不是CLK冲突，编码器显示不正常

就放弃了LCD
