前言

最近使用RT-Thread Studio开发工程时，发现STM32F103系列芯片的RTC功能存在一些缺陷，和同学查找了一些资料后得以解决，希望以此博客作为记录以便温故知新。

RTC简介

RTC（Real-Time Clock）译为实时时钟，因为它一般是集成电路，故也称为时钟芯片。它能提供精确的实时时间，可以用于产生年、月、日、时、分、秒等信息。

在RT-Thread Studio中开启RTC

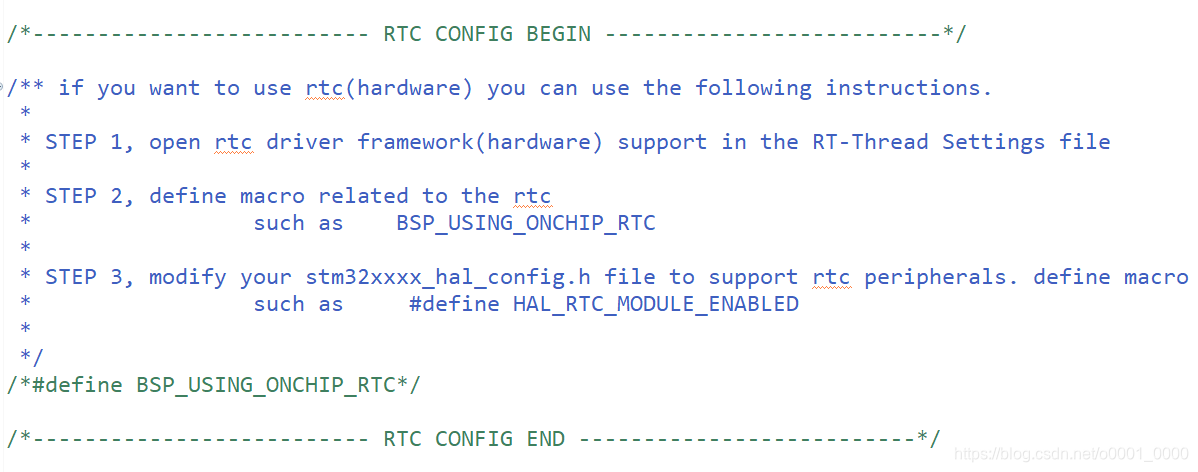

首先，我们在drivers目录中打开board.h源文件，找到RTC相关内容如下：
在这里插入图片描述
按照如上提示，通过以下三个步骤打开RTC。

1.打开RTC驱动

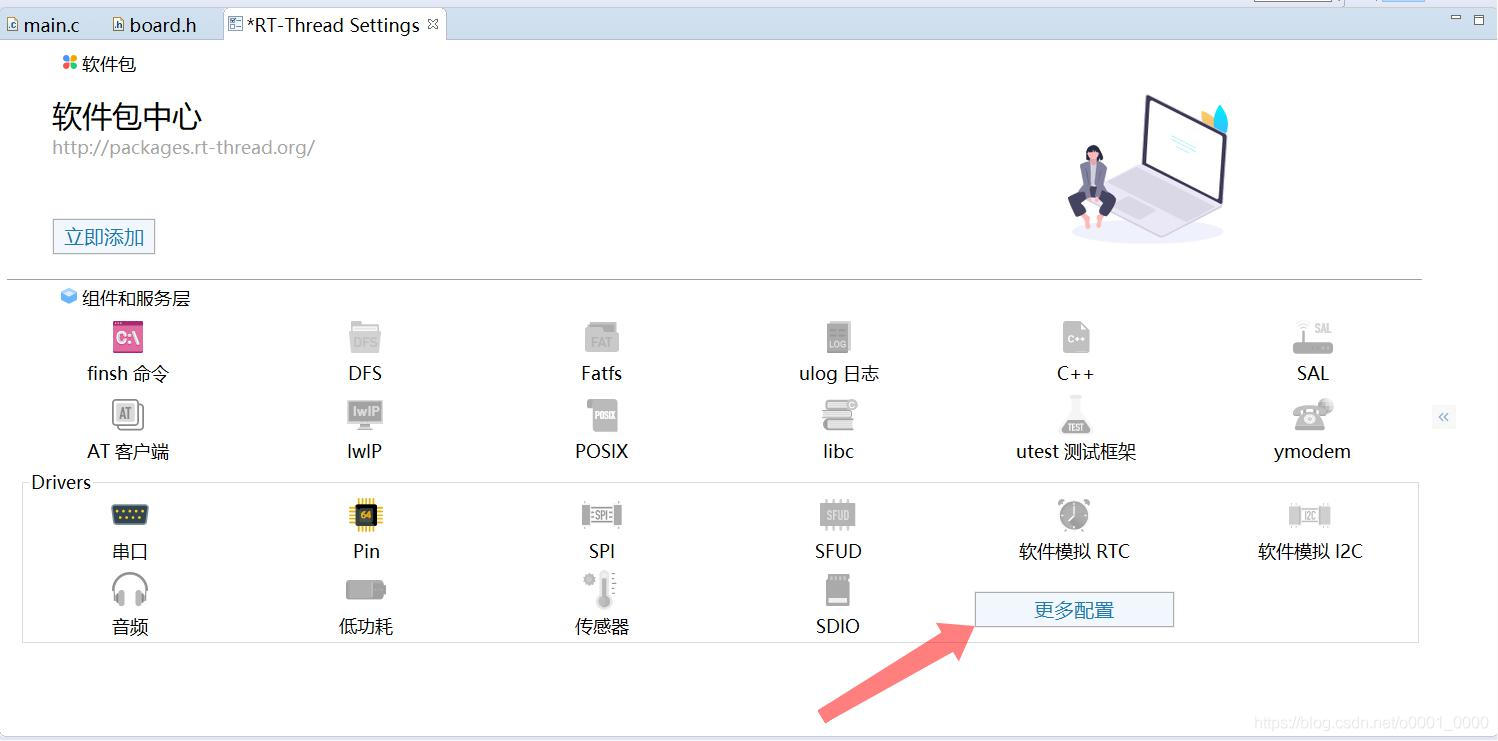

双击RT-Thread Setting,进入界面后点击更多配置。
在这里插入图片描述

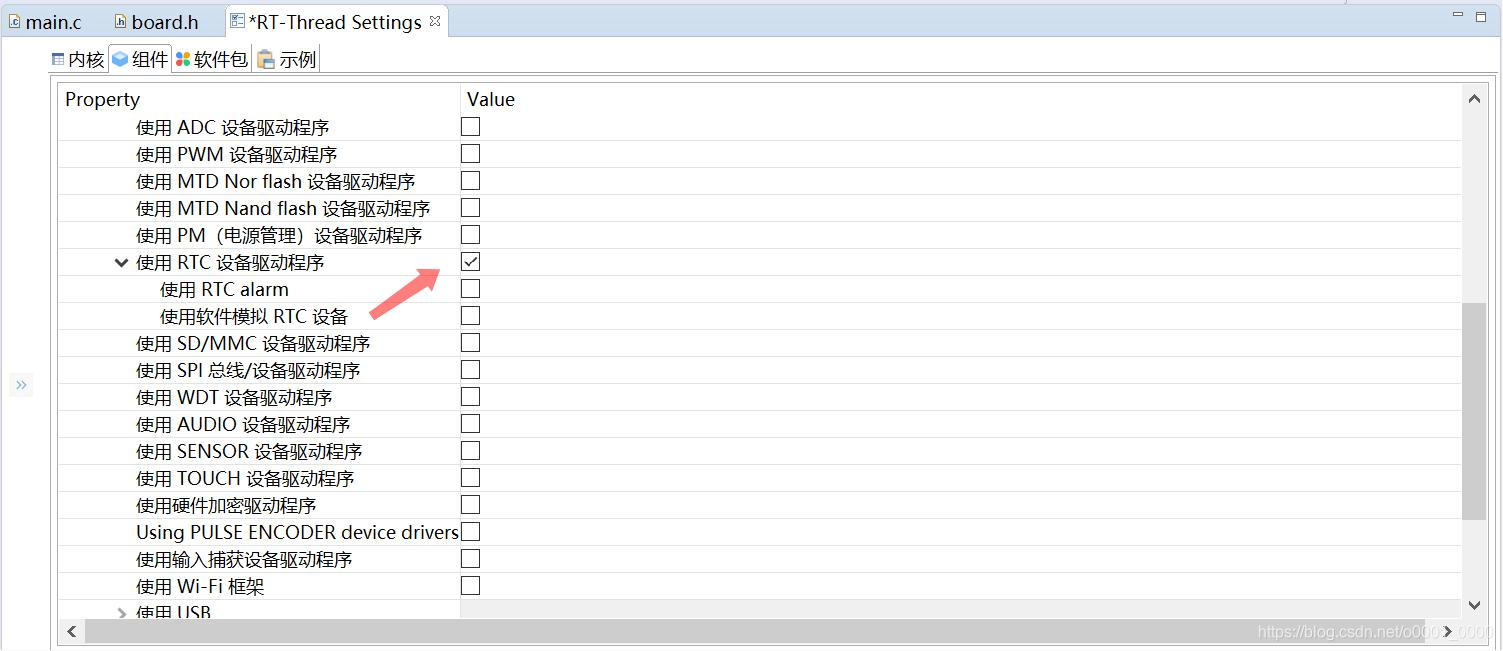

接着找到RTC驱动并勾选。

2.打开RTC的宏定义

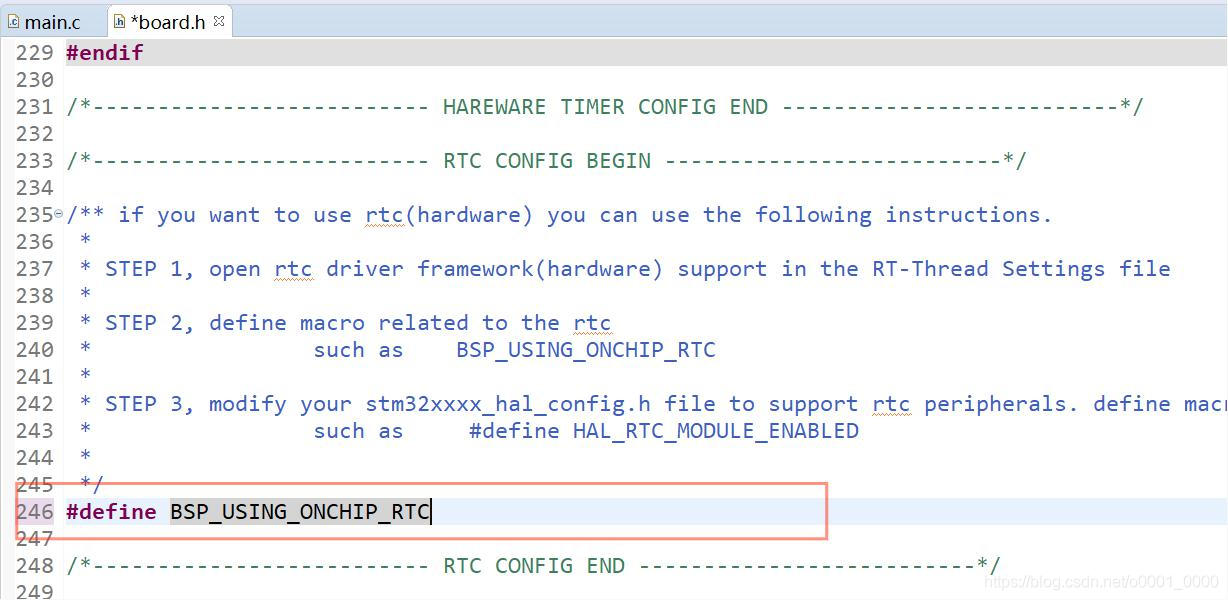

在board.h文件中，去掉RTC宏定义的注释。
在这里插入图片描述

3.使能RTC

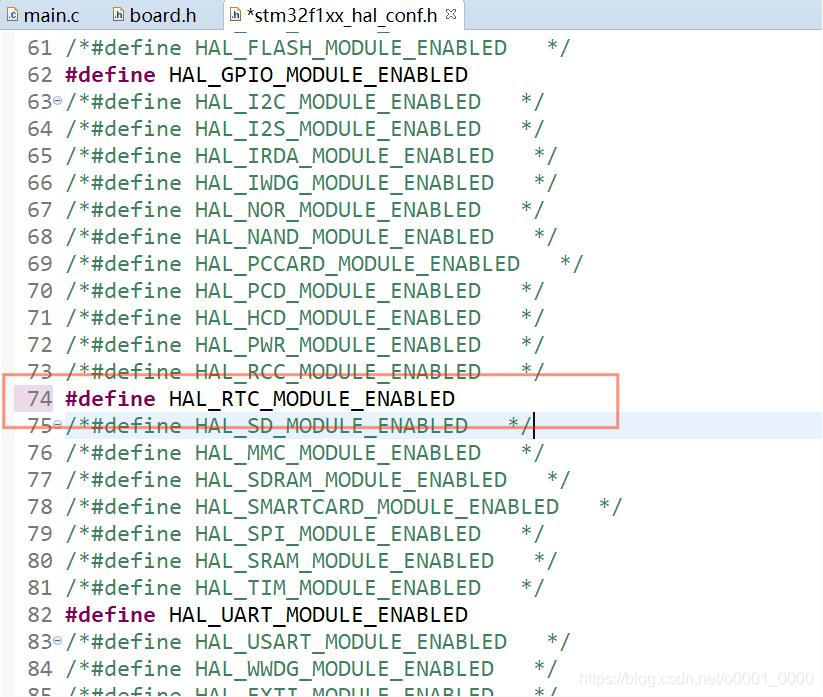

在drivers目录下的stm32xxxhal_config.h文件中去掉如下代码的注释。在这里插入图片描述

4.下载验证

编译工程后下载到开发板，参照官方开发手册进行验证。

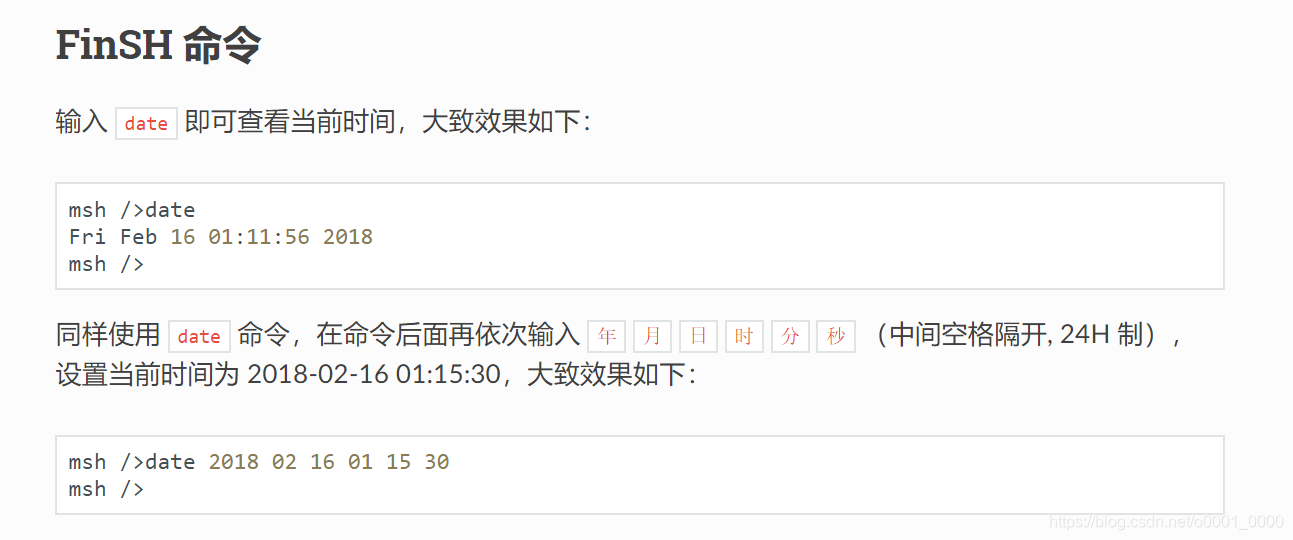

官方文档
首先，使用date命令查询当前时间，随后按照格式输入当前时间，可以看到设置成功。

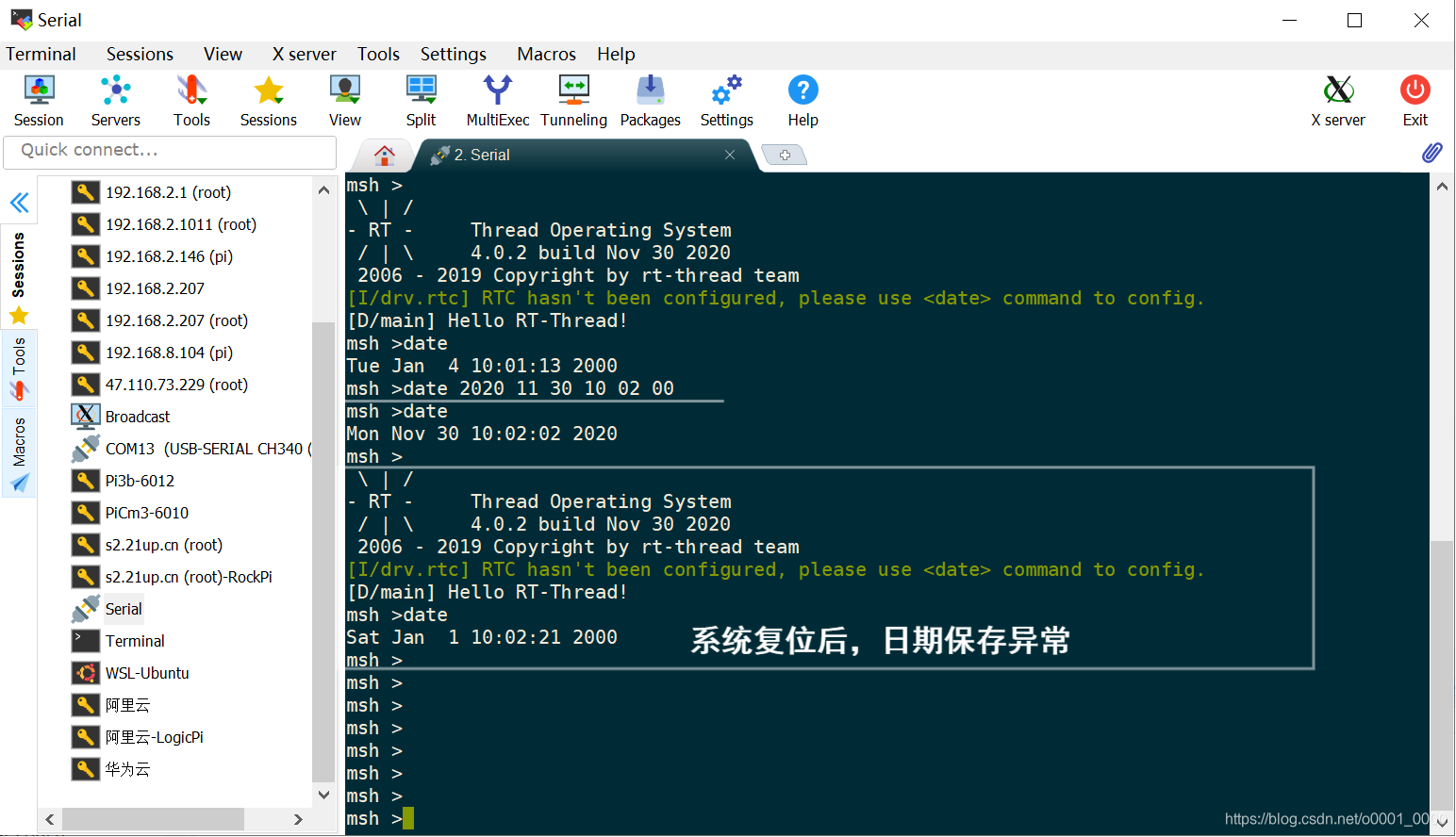

然而，当按下系统复位按键，系统重启后再使用date命令查询时间时，可以看到时分秒均正常保存，但是日期却并不正确。
在这里插入图片描述

解决复位不保存年月日问题

查找资料后，发现是因为STM32F1系列芯片不支持日历功能，但好在可以通过修改程序进行修正。

在RT-Thread社区看到一篇帖子，里面的方法解决了这个问题。原帖地址

操作步骤

1.打开drivers目录下的drv_rtc.c文件
2.修改get_rtc_timestamp()函数如下

static time_t get_rtc_timestamp(void)
{

#if 0
    RTC_TimeTypeDef RTC_TimeStruct = {
   0};
    RTC_DateTypeDef RTC_DateStruct = {
   0};
    struct tm tm_new;


    HAL_RTC_GetTime(&RTC_Handler, &RTC_TimeStruct, RTC_FORMAT
