关于STM32F407一次事件触发两次中断

问题描述

之前一直有想写博客的想法，因没有契机而迟迟没有行动起来，但这次本人在给自己做的F4小板子做测试时遇到一个奇葩的bug耽误了我好几个小时，我之所以称之为“奇葩的bug”，是因为一次按键事件竟然触发了单片机两次中断。

一、bug的提出

别急！问题一出来我知道你肯定很多想法，比方按键事件没有做好消抖处理，或者中断请求标志位没有被及时清零等。顺便说下，对于STM32芯片而言，如果中断请求标志没有被清零程序会卡死在中断服务程序里。诸如以上的疑点，我拿出以下几点实际情况来做解释。

1. 按键有硬件消抖，并联了一个0.1uf的电容 ，实际用示波器测得波形比较好，并没有抖动产生误操作；

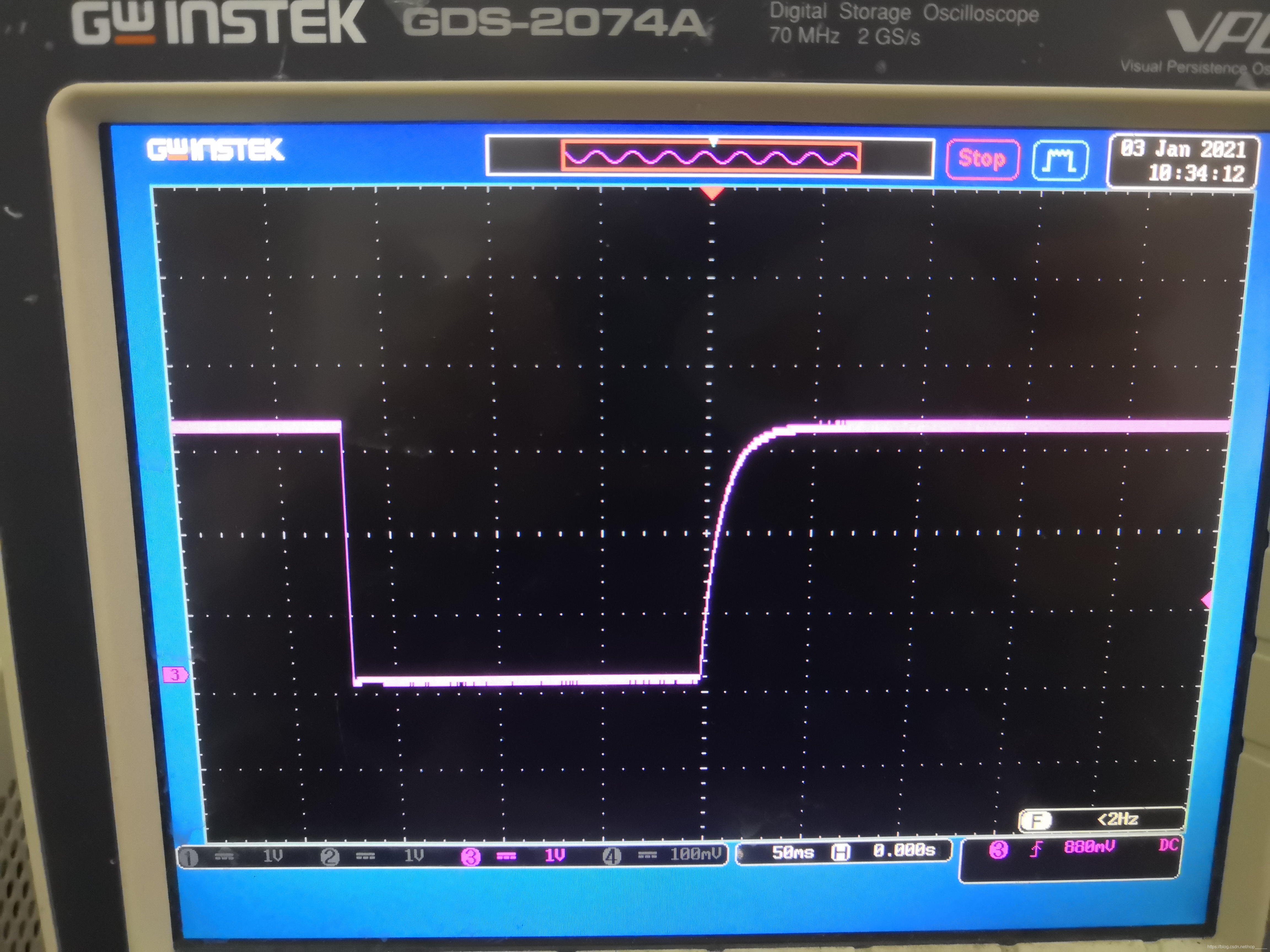

（图1）示波器时间单位为50ms/格，按下后松开时间大概是170ms

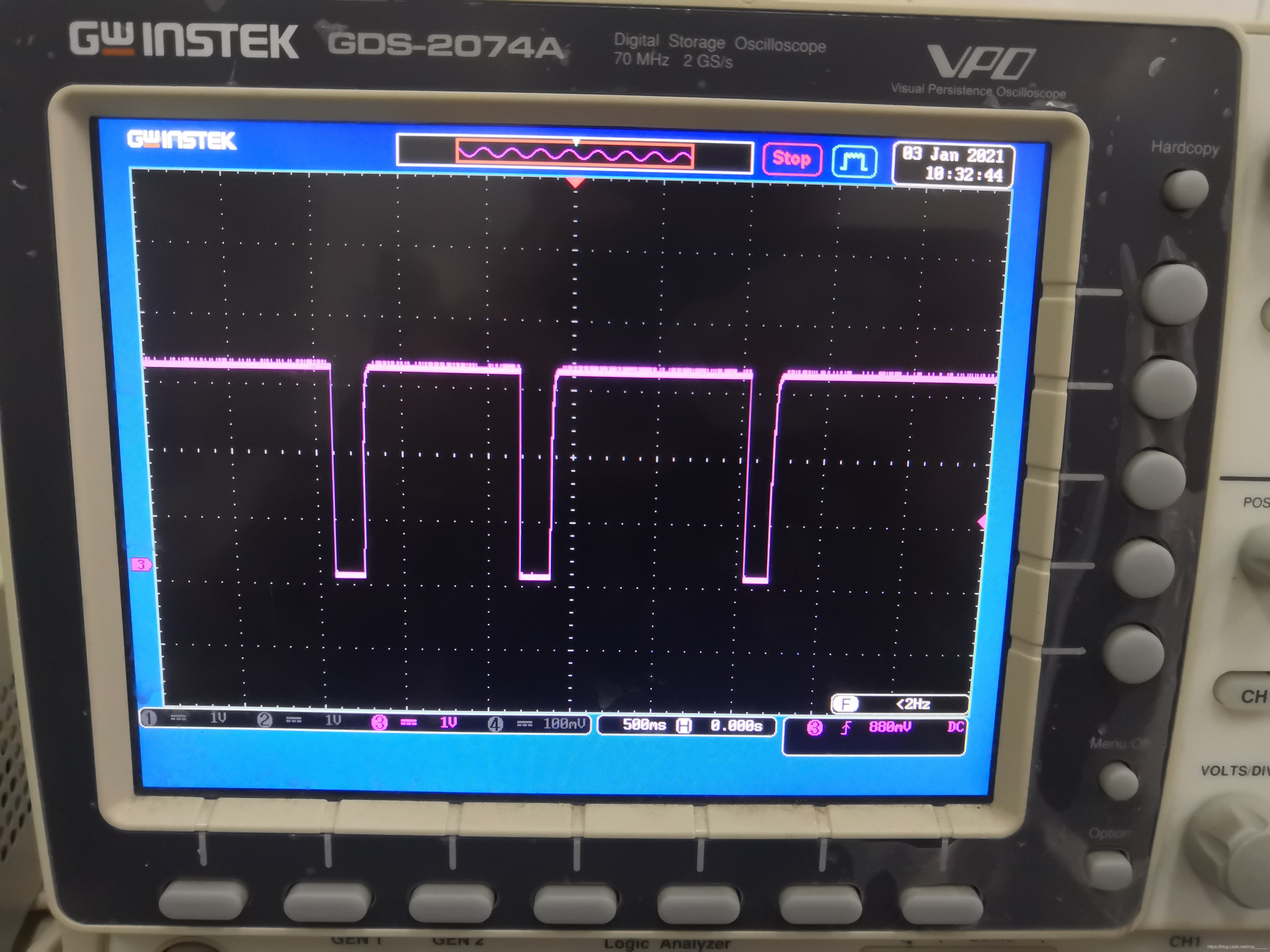

（图2）按键按下3次，产生3次下降沿触发条件实例
2. 相应代码展示：
下面展示按键配置代码 按键GPIO和NVIC配置。

void EXTI_Config(void)
{


  GPIO_InitTypeDef GPIO_InitStructure;
  EXTI_InitTypeDef EXTI_InitStructure;
  NVIC_Configuration();/* 配置 NVIC */
  RCC_AHB1PeriphClockCmd(KEY1_INT_GPIO_CLK|KEY2_INT_GPIO_CLK,ENABLE);/*开启按键GPIO口的时钟*/
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE); /* 使能 SYSCFG 时钟 ，使用GPIO外部中断时必须使能SYSCFG时钟*/

 /*******************KEY1 - PD3***********************/
  GPIO_InitStructure.GPIO_Pin = KEY1_INT_GPIO_PIN;/* 选择按键1的引脚 */
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;/* 设置引脚为输入模式 */
  GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;/* 设置引脚上拉 */
  GPIO_Init(KEY1_INT_GPIO_PORT , &GPIO_InitStructure); /* 使用上面的结构体初始化按键 */

  SYSCFG_EXTILineConfig(KEY1_INT_EXTI_PORTSOURCE,KEY1_INT_EXTI_PINSOURCE);/* 连接 EXTI 中断源 到KEY1引脚 */
  EXTI_InitStructure.EXTI_Line = KEY1_INT_EXTI_LINE;/* 选择 EXTI 中断源 */
  EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
