一、在UBoot命令行中依次测试使用CMD，记录调用过程，整理自己的理解。

本题作业详见链接：Uboot命令理解与实践
PS：整理成Markdown文档后转成pdf时，发现图片太小而无法清晰查看，因此将自己的整理发布于优快云平台。

二、参照第5章节内容在UBoot代码中添加⼀个CMD，并在UBoot命令行中完成该CMD的调用。命令实际执行内容自行设计。

添加了一个名为hello的CMD，执行该命令时会向控制台输出“Welcome to Siflwoer!”的欢迎提示语，如下图所示。
在这里插入图片描述

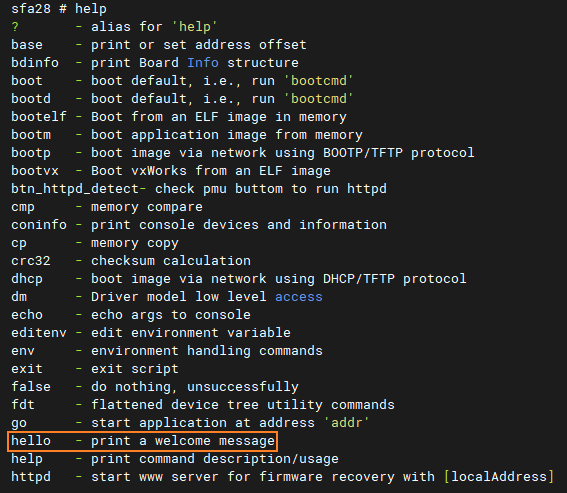

设计该命令时，主要参考了uboot/cmd目录下的version.c文件。以下是输入help命令时，hello命令的使用说明与详细信息。

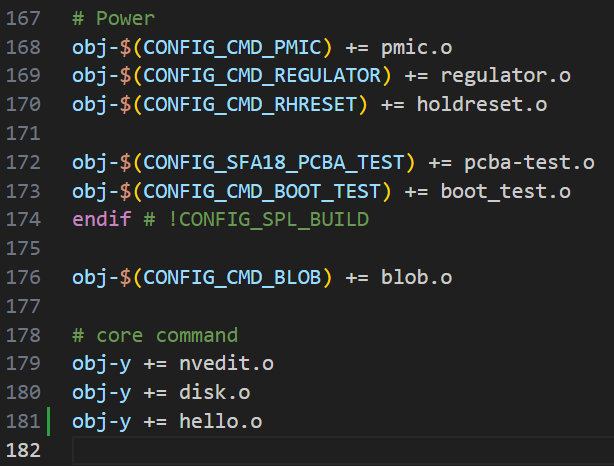

Makefile的更改如下所示。

hello.c

#include <common.h>
#include <command.h>
#include <version.h>
#include <linux/compiler.h>
#ifdef CONFIG_SYS_COREBOOT
#include <asm/arch/sysinfo.h>
#endif

const char __weak hello_string[] = "Welcome to Siflower!";

static int do_hello(cmd_tbl_t *cmdtp, int flag, int argc, char * const argv[])
{
	printf("\n%s\n", hello_string);
	return 0;
}

U_BOOT_CMD(
	hello,	1,	1,	do_hello,
	"print a welcome message",
	""
);

三、结合编译脚本和Makefile理解UBoot的编译流程，并进行整理记录。

以下是编译脚本的源码，添加了一些自己阅读时的注释。

#!/bin/sh
#1、通过传参对config、ver、flash、pcba进行初始化
config=sfa28_evb
ver=fullmask
flash="0"
pcba="0"

#$1 should be p10 or p20 p10m 86v
if [ -n "$1" ]; then
	config=$1
fi

if [ -n "$2" ]; then
	ver=$2
fi

if [ -n "$3" ]; then
	flash=$3
fi

if [ -n "$4" ]; then# 如果传入了第4个参数，就赋给pcba
	pcba=$4
fi
#2、根据当前的 Git 仓库状态来获取当前分支、版本号以及最新的提交哈希值
git branch > /dev/null 2>&1 #输出静默化，不在终端显示
if [ ! $? -eq 0 ] ; then #判断当前目录是否是一个 Git 仓库，如果不是则设置分支为 “default”，版本号为 “0.0”
	echo "dose not exist git base"
	tag="0.0"
	branch="default"
else
	# branch=`git branch  -r | grep "\->" |awk -F "/" 'END{print $NF}'`
	local_branch_name=`git branch -vv |grep "*" |awk '{print $2}'`# 获取本地当前分支的名称
	# echo "local branch name $local_branch_name"
	if [ "$local_branch_name" = "(no" ]; then
		echo "branch set fail no local branch"
		exit 1
	fi

	branch=`git branch -vv |grep "*" | awk -F "[][]" '{print $2}'| awk -F "[/:]" '{print $2}'` #获取当前分支的名称
	echo "branch is $branch"

	# handle release branch case release branch name is not release!!!
	is_86v_release=$(echo $branch | grep "release.86v")
	is_rep_release=$(echo $branch | grep "release.rep")
	isrelease=$(echo $branch | grep "release")
	if [ "$is_86v_release" != "" ];then
		branch="release.86v"
	elif [ "$is_rep_release" != "" ];then
		branch="release.rep"
	elif [ "$isrelease" != "" ];then
		branch="release"
	fi
# need to use tag for rep
	is_rep_board=$(echo $config | grep "rep")

	if [ "$is_rep_board" != "" ];then
		tag=`git tag  |  grep "${branch}.rep-" | sort -V | awk 'END{print}'`
	else
		tag=`git tag  |  grep "${branch}-" | sort -V | awk 'END{print}'`
	fi


	if [ ! -n "$tag" ] ;then
		#compatible with old version
		tag=`git tag  |  grep -v "v"  | sort -V | awk 'END{print}'`
		version=$tag
	else
		version=`printf "$tag" | awk -F "[-]" '{print $2}'`
	fi
	echo "version is $version"
	tag_commit=`git show $tag|grep ^commit | awk '{print substr($2,0,7)}'`
	echo "tag commit $tag_commit"
	last_commit=`git rev-parse --short HEAD`
	echo "last commit $last_commit"

	if [ $tag_commit != $last_commit ]; then
		commit_suffix=$last_commit
	fi
fi

echo "build config is $config"
# 根据pcba的值确定target_bin的路径
if [ "$pcba" = "1" ]; then
	target_bin="sfax8/u-boot.img"
else
	target_bin="sfax8/uboot_full.img"
fi

if [ "$pcba" = "1" ]; then
	uboot_or_pcba=pcba
else
	uboot_or_pcba=uboot
fi
# 3、构建生成文件的名称，并执行构建操作
if [ -n "$commit_suffix" ]; then
	prefix=${uboot_or_pcba}_${branch}_${config}_${ver}_${version}_${commit_suffix}
else
	prefix=${uboot_or_pcba}_${branch}_${config}_${ver}_${version}
fi

echo "branch=$branch  config=$branch  ver=$ver  version=$version" #在这里貌似有点问题，为什么config的值还是$branch？

rm $target_bin -rf

./sf_make.sh cmd=clean prj=$config ver=$ver

./sf_make.sh prj=$config ver=$ver flash=$flash pcba=$pcba

if [ -f $target_bin ]; then
	cp $target_bin ${prefix}.bin
else
	echo "build fail, don't get target_bin"
fi

echo "build end"

在这里插入图片描述
在阅读uboot/cmd/Makefile文件时候（如上图），发现其中主要有两类语句，如下。

obj-y += hello.o
obj-$(CONFIG_CMD_ZIP) += zip.o

当在Makefile中编写这行代码时，它告诉构建系统将hello.o 添加到obj-y 变量所代表的目标文件列表中。在Makefile中，目标文件列表通常用来指定要编译的源文件，最终生成可执行文件时所需的目标文件。obj-y 是在Makefile中定义的一个变量，例如：obj-y := main.o foo.o bar.o，这里的obj-y 变量包含了构建系统将要编译的目标文件。通过使用+= 运算符，可以将新的目标文件添加到变量中，例如：obj-y += hello.o。这将在构建时将hello.o 包括在最终的目标文件列表中，使得hello.o 被编译并链接到可执行文件中。在构建过程中，如果obj-y 中的某个目标文件发生变化，系统将重新编译该文件，并重新生成最终的可执行文件。

参考资料：Makefile的obj-y和obj-m语句

obj-y 表示编译进内核，变量obj-y表示需要编译到内核中的目标文件名集合
obj-m 表示编译成模块，会生成一个独立的 “xxx.ko” 文件
obj-$(CONFIG_PPC) 中 $(CONFIG_PPC表示一个变量
比如定义CONFIG_PPC=y
$(CONFIG_PPC)就是y
obj-$(CONFIG_PPC) 就是 obj-y
又比如定义CONFIG_PPC=m
$(CONFIG_PPC)就是m
obj-$(CONFIG_PPC) 就是 obj-m
