深入理解数据库之存储存引擎(B树)

二叉搜索树不适合应用到磁盘上,因为它的扇出数较低并且平衡时需要大量的节点重定位和指针更新。B树通过增加每个节点存储项的数量(高扇出)和减少频繁的平衡操作来解决这些问题。下面我们将讨论了B树的内部结构,B树的查找、插入和删除操作算法概要,以及用于保持B树平衡的拆分和合并操作。

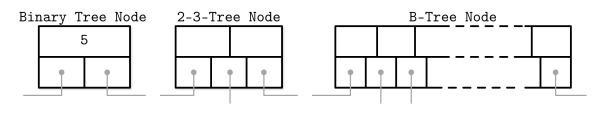

B树实际上是平衡二叉树的扩展,不同之处在于B树具有更大的扇出数(即更多的子节点)和更低的树高。前文讨论二叉树时节点以圆形表示,而B树节点通常以矩形表示,当然二叉树也可以使用矩形来表示。图2-7使用矩形的方式表示二叉树,2-3树和B树,从中我们可以看出它们之间的相似性和差异性。


B树的节点也是有序排列的,因此B树可以像二叉搜索树一样进行节点查找。这也就是说B树查找节点的时间复杂度是对数的,通过32次比较就能从包含40亿个节点的B树中找到某个键。

对于磁盘数据结构,如果每次比较都要经过磁盘扇区定位,这样的性能显然是不能接受的。但是每个B树节点存储几十甚至上百个条目,这就避免了每次比较都需要定位新的磁盘扇区,仅仅在进入B树下一层的时候才需要重定位加载新扇区。后面我们会更加详细的讨论查询算法的细节。

B树上可以非常高效的查询单个数据或者是查询某个范围内的数据。在查询语言里(如SQL),查询某个数据通常表示为等于(=),而查询某个范围数据通常表示为比较(<, >, ≤和≥)。

B树的层次结构

B树由多个节点构成,每个节点又包含N个键和N+1个指向子节点的指针。从逻辑上节点可以分成3类:

根节点(Root Node): 根节点没有父节点,位于树的最顶部;

叶子节点(Leaf Nodes): 树的最底层节点,而且没有任何子节点。

内部节点(Internal Nodes): 所有连接根节点和叶子节点的节
