本文介绍了STM32系统时钟的配置，包括默认使用LSI时钟，外部高速时钟HSE的接入，以及通过RCC寄存器设置APB总线的时钟。通过RCC_HSEConfig开启HSE，然后配置PLL以9倍频增加时钟速度，最后将系统时钟切换到PLLCLK。如果在等待PLL工作时陷入循环，可能是外部晶振问题。此外，还提到MCO引脚可用于输出时钟信号供检测或作为其他芯片的时钟源。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

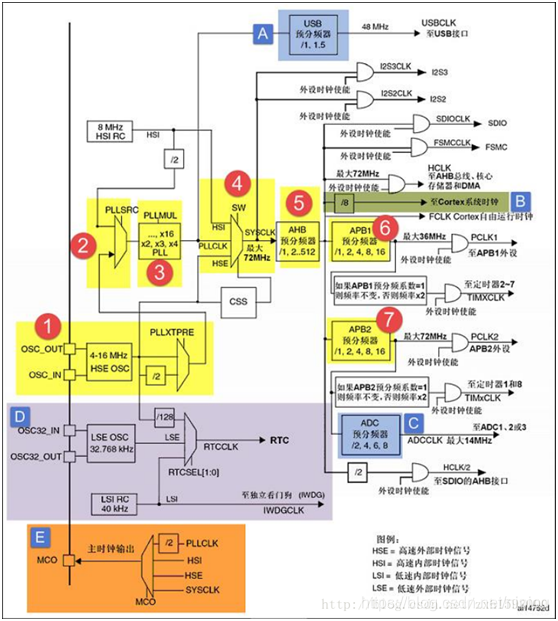

1.共四种时钟信号，LSE和HSE为外部时钟信号，用上图的引脚接入晶振或者时钟源。

2.系统默认的时钟配置是用函数SystemInit实现的，默认为LSI时钟信号，为8MHz。

3.可以使用外部高速时钟信号HSE，用PD0和PD1引脚，然后用程序设置APB总线、APB1、APB2等的时钟。

可以用FPGA作为HSE的时钟源。



    RCC_DeInit();                                             //初始化RCC寄存器

    RCC_HSEConfig(RCC_HSE_ON);               //打开外部高速时钟晶振HSE

    RCC_WaitForHSEStartUp();                      //等待外部高速时钟晶振工作
