本文介绍了如何在Windows环境下，通过Apache Ant和Jacoco工具来统计Java项目的功能测试覆盖率。首先，安装Ant并配置环境变量，然后下载Jacoco并打包项目工程。接着，使用javaagent启动项目，运行测试用例。通过配置CoverageReportBuild.xml文件，运行ant命令生成覆盖率报告。最后，通过再次运行测试用例和dump覆盖率，展示覆盖率报告的追加更新。

1、下载工具和环境配置--准备工作

1）先安装Apache Ant，配置环境变量

2）下载Jacoco包

3）使用maven打包项目工程

2、使用javaagent参数启动项目工程

3、运行测试用例

4、配置文件CoverageReportBuild.xml和运行

1）CoverageReportBuild.xml内容

2）运行ant命令，dump覆盖率文件，生成覆盖率报告

3）测试覆盖率报告说明

5、再运行一个测试用例，再dump覆盖率，再生成覆盖率报告（覆盖率报告记录追加）

1）浏览器访问Hello World页面

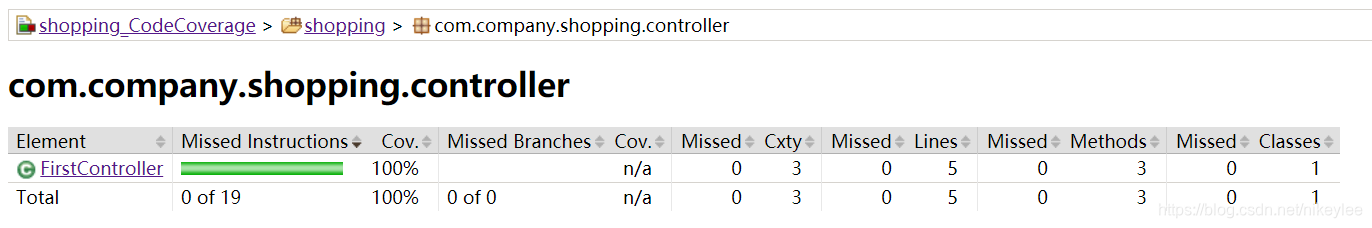

2）运行ant命令，dump覆盖率文件，生成覆盖率报告（覆盖率报告有追加的测试结果）

背景：

1、项目工程在windows环境下，使用maven进行编译和打包；（本地开发模式）
2、ant安装和配置在windows环境下，在windows环境下运行ant；

目标：使用ant将远程的覆盖率文件dump下来，再生成代码覆盖率；

1、下载工具和环境配置--准备工作

1）先安装Apache Ant，配置环境变量

参考文章：https://blog.youkuaiyun.com/nikeylee/article/details/117259754

2）下载Jacoco包

下载地址：https://www.eclemma.org/jacoco/

这里使用的版本：jacoco-0.8.7.zip

下载后，解压到目录：D:\jacoco\test\jacoco-0.8.7

3）使用maven打包项目工程

创建项目工程参考文章：https://blog.youkuaiyun.com/nikeylee/article/details/117164851

工程有2个接口：

Hello World页面显示：http://localhost:8081/first/view

请求后Json数据回传：http://localhost:8081/first/back

将打包后的工程shopping-1.0.0-SNAPSHOT.jar拷贝到目录：D:\jacoco\test

2、使用javaagent参数启动项目工程

启动命令：port设置为8005，是后面使用ant运行dump任务时需要访问的端口号

java -javaagent:D:\jacoco\test\jacoco-0.8.7\lib\jacocoagent.jar=includes=*,output=tcpserver,port=8005 -jar D:\jacoco\test\shopping-1.0.0-SNAPSHOT.jar

3、运行测试用例

1）使用postman请求后Json数据回传：http://localhost:8081/first/back

2）请求后结果：控台打印日志，进入json测试页面

4、配置文件CoverageReportBuild.xml和运行

1）CoverageReportBuild.xml内容

拷贝到目录：D:\jacoco\test\CoverageReportBuild.xml

<?xml version="1.0" encoding="UTF-8" ?>
<project name="Jacoco" xmlns:jacoco="antlib:org.jacoco.ant" default="report">

    <!--项目工程tomcat服务的ip地址-->
    <property name="server_ip" value="127.0.0.1"/>
    <!--项目工程tomcat服务启动时配置的端口port 8005-->
    <property name="server_port" value="8005"/>

    <!--Jacoco的安装路径-->
    <property name="jacoco.dir" location="D:\jacoco\jacoco-0.8.7"/>
    <property name="jacocoantPath" value="${jacoco.dir}\lib\jacocoant.jar"/>

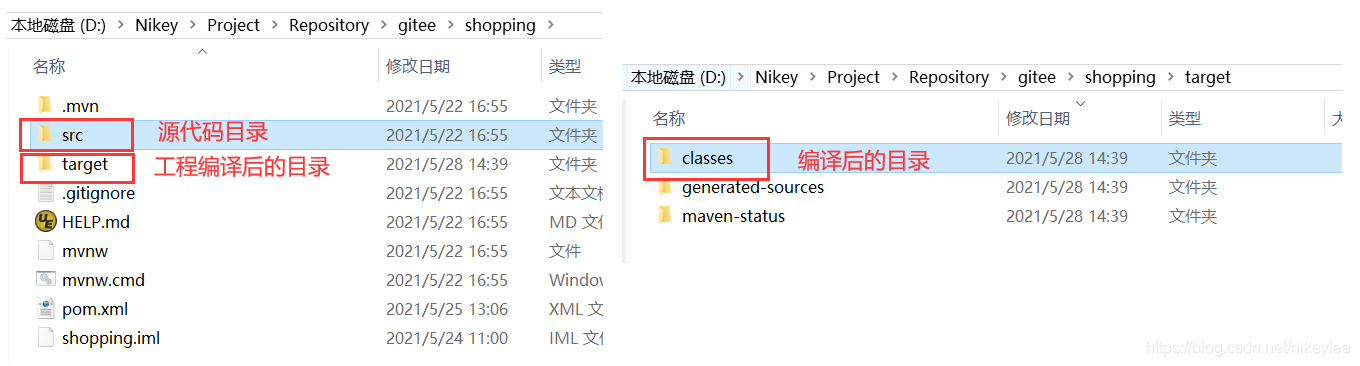

    <!--项目工程路径-->
    <property name="project.dir" location="D:\Nikey\Project\Repository\gitee\shopping"/>
    <!--项目工程打包路径-->
    <property name="result.dir" location="${project.dir}\target"/>


    <!--创建存放覆盖率文件的路径-->
    <property name="coverage.dir" location="${result.dir}\jacoco"/>
    <!--最终生成.exec文件的路径,Jacoco就是根据这个文件生成最终的报告的-->
    <property name="integrationJacocoexecPath" value="${coverage.dir}\jacoco.exec"/>
    <!--生成覆盖率报告的路径-->
    <property name="jacocoReportPath" location="${coverage.dir}\coverageResults"/>


    <!--源代码路径-->
    <property name="resource.code" location="${project.dir}\src\main\java"/>
    <!--.class文件路径-->
    <property name="result.classes.dir" location="${result.dir}\classes"/>


    <!--让ant知道去哪儿找jacocoant.jar-->
    <taskdef uri="antlib:org.jacoco.ant" resource="org/jacoco/ant/antlib.xml">
        <classpath path="${jacocoantPath}"/>
    </taskdef>

    <!--dump任务:
        根据前面配置的ip地址,和端口号,
        访问目标tomcat服务,并生成.exec文件。
        append="true"，表示可追加覆盖率记录-->
    <target name="dump">
        <delete dir="${coverage.dir}"/>
        <mkdir dir="${coverage.dir}"/>
        <jacoco:dump address="${server_ip}" port="${server_port}" reset="false" destfile="${integrationJacocoexecPath}"
                     append="true"/>
    </target>


    <!--jacoco任务:
         根据前面配置的源代码路径和.class文件路径,
         根据dump后,生成的.exec文件,生成最终的html覆盖率报告。-->

    <target name="report" depends="dump">

        <!-- Create coverage report -->
        <jacoco:report>
            <!-- This task needs the collected execution data and ... -->
            <executiondata>
                <file file="${integrationJacocoexecPath}"/>
            </executiondata>

            <!-- the class files and optional source files ... -->
            <structure name="shopping_CodeCoverage">
                <group name="shopping">
                    <classfiles>
                        <fileset dir="${result.classes.dir}"/>
                    </classfiles>
                    <sourcefiles encoding="UTF-8">
                        <fileset dir="${resource.code}"/>
                    </sourcefiles>
                </group>
            </structure>
            <!-- 生成不同格式的report -->
            <html destdir="${jacocoReportPath}" encoding="utf-8"/>
            <csv destfile="${jacocoReportPath}/report.csv"/>
            <xml destfile="${jacocoReportPath}/report.xml"/>
        </jacoco:report>
    </target>
</project>

2）运行ant命令，dump覆盖率文件，生成覆盖率报告

在D:\jacoco\test\目录运行Ant命令：

ant -buildfile CoverageReportBuild.xml

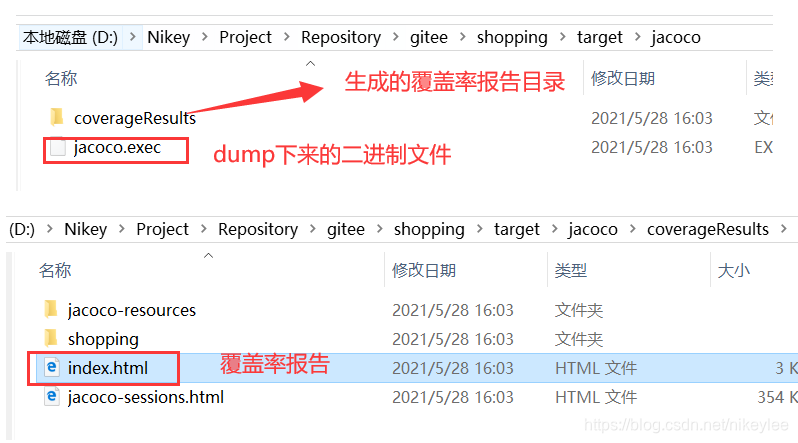

运行结果：

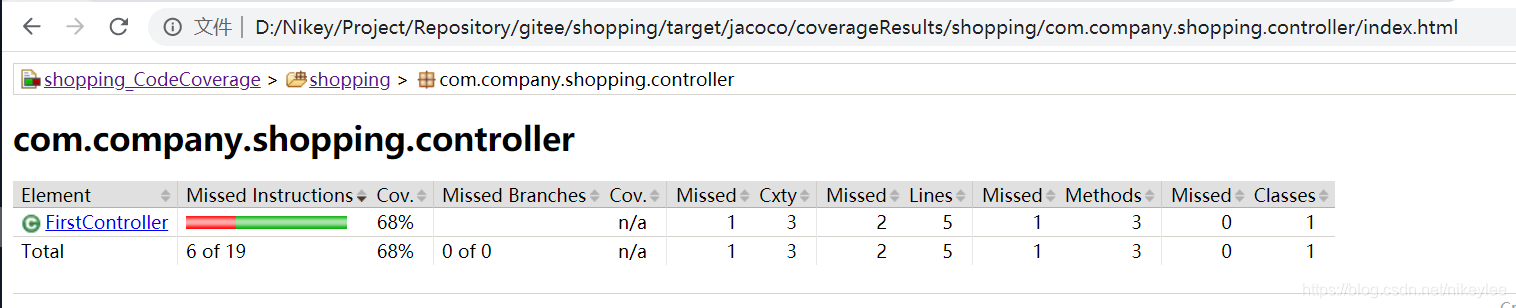

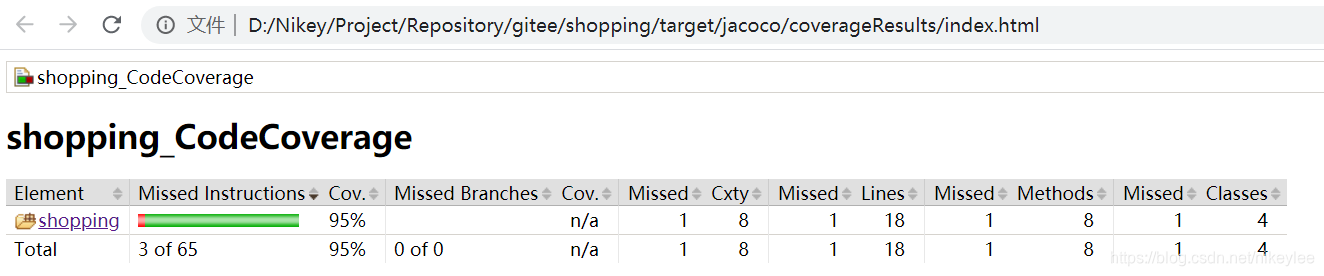

打开index.html，显示覆盖率报告

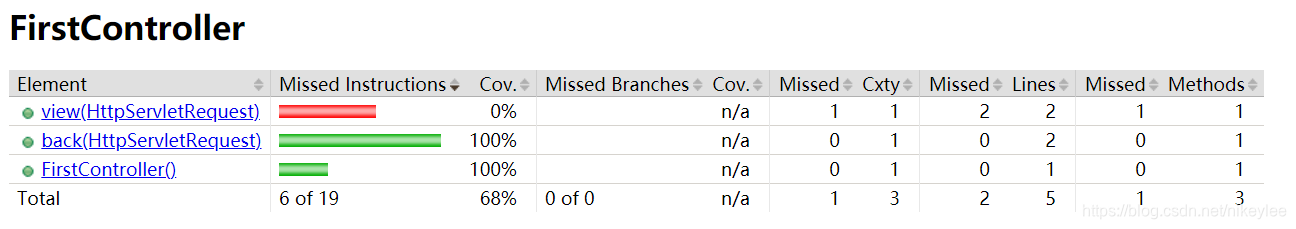

因为只运行了一个接口的测试用例，所以FirstController类的行覆盖率不是100%（一共有5行代码，有2行代码没有被覆盖到）

3）测试覆盖率报告说明

报告列名说明：

Instructions：指令，jacoco计算的最小单位就是字节码指令。指令覆盖率表明了在所有的指令中，哪些被指令过以及哪些没有被执行。这项指数完全独立于源码格式并且在任何情况下有效，不需要类文件的调试信息。
Branches：分支，jacoco对所有的if和switch指令计算了分支覆盖率。这项指标会统计所有的分支数量，并同时指出哪些分支被执行，哪些分支没有被执行。这项指标也在任何情况都有效。异常处理不考虑在分支范围内。在有调试信息的情况下，代码分支的左边会有一个带颜色的钻石，绿色全部分支被执行，红色全部分支未执行，黄色钻石部分分支被执行。
Cxty：圈复杂度，Cyclomatic Complexity，jacoco会计算每个非抽象方法的圈复杂度，并且也会计算类，包，组的复杂度。根据McCabe1996的定义，圈复杂度可以理解为覆盖所有的可能情况最少使用的测试用例数。这项参数也在任何情况下有效。

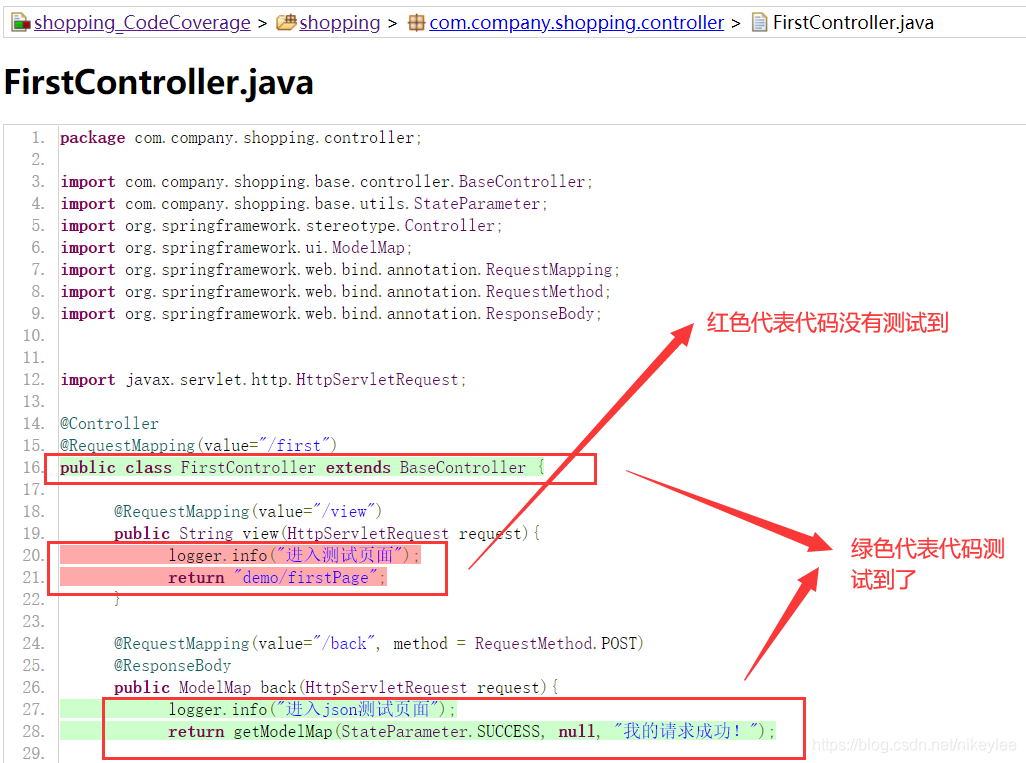

Lines：行，该项指数在有调试信息的情况下计算。因为每一行代码可能会产生若干条字节码指令，因此使用红色背景表示该行指令未被执行，黄色背景表示该行部分指令未被执行，绿色背景则表示该行指令全部执行。
Methods：方法，每一个非抽象方法都至少有一条指令。若一个方法至少被执行了一条指令，就认为它被执行过。因为jacoco直接对字节码进行操作，所以有些方法没有在源码显示（比如某些构造方法和由编译器自动生成的方法）也会被计入在内。
Classes：类，每个类中只要有一个方法被执行，这个类就被认定为被执行。同medhods一样，有些没有在源码声明的方法被执行，也认定该类被执行。

Missed：表示未被覆盖到。

Cov：是coverage的缩写，意思是代码覆盖率。

第二栏指令覆盖率和第三栏分支覆盖率，都是进度条的显示形式，红色未覆盖绿色已覆盖，后面跟着覆盖率百分比。

从Total那一栏可以看出，总共有65条指令，9条未执行，因此覆盖率为86%。

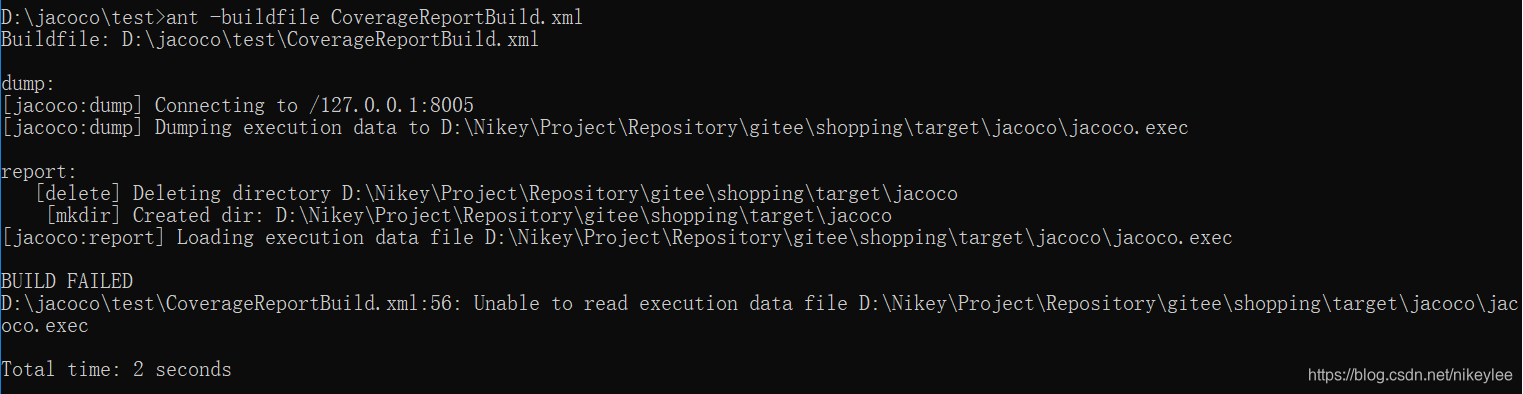

问题：如果运行命令报错，Error reading project file D:\jacoco\test\CoverageReportBuild.xml: 2 字节的 UTF-8 序列的字节 2 无效。

解决方法：CoverageReportBuild.xml文件保存为UTF-8的格式后，再运行命令。
