二维码的生成与简析

二维码的生成与简析

二维码定义：

先拓展一下一维条码：  一维条码就是“条码条”和“空白”的排列组合， 一维条码的数据只记载在宽度上，长度上不记载任何数据。

二维码：又称二维条码，是指在一维条码的基础上扩展出另一维具有可读性的条码，使用黑白矩阵图案存储记录数据，用设备扫描后可以获取二维码中所包含的信息。

二者区别：二维条码的长度，宽度均记载着数据，而一维条码只有宽度记载数据。

常见的二维条码有：PDF417码、QR码、汉信码、颜色条码、EZ码等。我们日常生活中所常见的二维码时QR码。





QR码：全称为快速响应矩阵图码（quick response Code），1994年由日本一个公司发明，QR码呈正方形，常见的是黑白两色，也有彩色的。

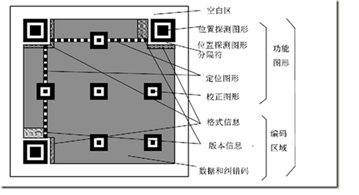

QR码整体来看是一个回字形的正方形图案，整体来看，三个角落类似“回”字的小图形是定位点，其余详情见图4。



          图4 QR码结构图（本图片来自 https://www.cnblogs.com/xxaxx/p/3416450.html ）



QR码有自己独特的容错机制，它可以在损毁7%-30%的面积下仍可以被扫描，我们微信里常见的二维码名片中间的头像，就是利用了QR的容错机制。

java二维码生成处理步骤：

1.首先我们用到的是eclipse集成环境，配置好环境变量后，导入jar包，在生成二维码需要用到两个jar包：core.jar和javase.jar，这两个jar包在GitHub上找到下载并配置即可。

2.创建二维码图片：

（1）首先设置二维码长宽（长宽相等），用BufferedImage类在内存区域处理图片，使用循环，将数据存储的码元设置为黑色，无数据的定义为白色(色彩可对照色码表自行尝试更改)

for(int x = 0;x<w;x++)//创建图片
		{
			for(int y = 0;y<h;y++)
			{
				if(bitMatrix.get(x, y))
				{
					 qr.setRGB(x, y, 0x000000);//有数据设为黑色
				}
				else
				{
					qr.setRGB(x, y, 0xFFFFFF);//无数据设为白色

				}
			}
		}

 （2）设置logo图片，从电脑中读取用作logo的图片，设置其大小，并居中，切记，logo所占面积不能超过二维码总面积的30%，否则生成的二维码无法读取。

（3）生成二维码图片在指定存储区域。

3.扫描生成的二维码图片，读取存储的信息。

下方二维码是我所生成的二维码。后附整个代码段。欢迎大家批评斧正，如有侵权请及时联系。

整体代码：

package Test;

import java.awt.Graphics;
import java.awt.Image;
import java.awt.image.BufferedImage;
import java.io.File;
import java.io.IOException;
import java.util.HashMap;

import javax.imageio.ImageIO;

import com.google.zxing.BarcodeFormat;
import com.google.zxing.EncodeHintType;
import com.google.zxing.MultiFormatWriter;
import com.google.zxing.WriterException;
import com.google.zxing.client.j2se.MatrixToImageWriter;
import com.google.zxing.common.BitMatrix;

public class lulu {
	public static void main(String[] args) throws WriterException, IOException
	{
		MultiFormatWriter writer = new MultiFormatWriter();
		String contents = "错位时空";
		int w = 200;
		int h = 200;
		HashMap<EncodeHintType,Object> hints = new HashMap<EncodeHintType, Object>();
		hints.put(EncodeHintType.CHARACTER_SET, "utf-8");//将编码选项放入，编码使用字符集
		BitMatrix bitMatrix = writer.encode(contents, BarcodeFormat.QR_CODE, w, h, hints);
		//创建图片
		BufferedImage qr = new BufferedImage(w,h,BufferedImage.TYPE_INT_RGB);
		Graphics graphics=qr.getGraphics();
		for(int x = 0;x<w;x++)//创建图片
		{
			for(int y = 0;y<h;y++)
			{
				if(bitMatrix.get(x, y))
				{
					 qr.setRGB(x, y, 0x000000);//有数据设为黑色
				}
				else
				{
					qr.setRGB(x, y, 0xFFFFFF);//无数据设为白色

				}
			}
		}
		//读取logo
		BufferedImage logoImg = ImageIO.read(new File("f:/3.jpg"));
		int logoW = 30, logoH=30;

		Image logoUse = logoImg.getScaledInstance(20, 20, Image.SCALE_FAST);
		//绘制logo
		Graphics g = qr.getGraphics();
		int logoX=(w-logoW)/2;
		int logoY=(h-logoH)/2;
		g.drawImage(logoUse, logoX, logoY, null);
		ImageIO.write(qr, "png", new File("f:/456.png"));


	}
}
