IEEE Standard For IP-XACT ( IEEE 1685-2009) - 1, 概述

IEEE Standard For IP-XACT  (1,  概述）- IEEE 1685-2009

IEEE Standard for IP-XACT, Standard Structure for Packaging,Integrating, and Reusing IP within Tool Flows

相关资源：https://download.youkuaiyun.com/download/nicholaskong/11206215

对应章节：Overview

对应页数：Page 1



1. 概述 (Overview)

本条款解释了本标准的范围和目的; 概述本标准中使用的基本概念、主要语义组件和约定; 并总结其内容。



1.1 范围 (Scope)

该标准描述了一种使用XML (eXtensible Markup Language) 来记录IP元数据，这种元数据用于电子系统(electronic systems)的开发，集成和验证，以及提供工具访问元数据的应用程序接口（Application Programming Interface）。这种模式提供了一种标准IP的记录方式，它与自动集成技术兼容。API提供了一种标准化方式用于将工具连接到开发系统框架中，从而实现更灵活，优化的开发环境。符合这个标准的兼容工具能够解释，配置，集成和操作IP块，这个IP块符合IP的描述。这个标准基于SPRIT联盟对于IP-XACT的1.4版本。这个标准独立于任何设计过程。他不包括IP集成的行为特征，这个特征与IP集成无关。

1.2 目的 (Purpose)

本标准支持在高度自动化的设计环境中创建和交换IP。

1.3 设计环境 (Design Environment)

IP-XACT规范是一种表达和交换IP设计及相关所需配置的机制。（IP-XACT 使用 W3C标准中的XML 1.0版本。通过使用其中描述的模式描述语言在模式中描述该XML数据的有效格式）。虽然IP-XACT描述格式是该标准的核心，描述IP-XACT规范在基本的模型环境中，但设计环境（DE）会更加容易描述数据语义意图的范围和局限性。DE（设计环境）协同一组工具和IP，或者通过创建和维护元数据描述来表达片上系统（SoC）,这样这个系统设计和实现流程将会以重用为核心并高效的使用。

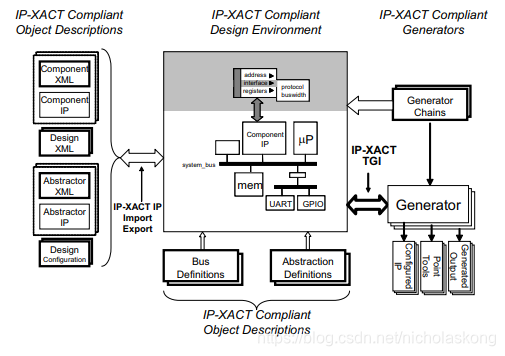

IP-XACT指定的格式和接口的使用在如下图中以粗体显示并在随后的子目录中进行描述。

1.3.1 IP-XACT设计环境

一个设计环境（DE）可以使设计人员使用IP-XACT来设计IP, 通过协调前端（特指数字电路前端设计，非软件领域前端设计）和IP设计数据库。这些工具可以创建和管理系统顶层设计的元描述，并可以提供两种类型的服务：1）捕获设计（design capture）,通过IP提供商以及IP用户的设计意图来表达设计配置。2) 构建设计（design build）,创建设计的（设计模型）的一些意图。

作为捕获设计的一部分，系统设计工具需要组织被引入IP的结构和配置选项。在结构的例子中，这意味着设计的结构(e.g. 特定的针脚接口参照HDL中的哪些行)和IP包的结构一样(e.g.在打过包的IP数据结构中，哪里提供设计描述和相关的生成器)。在配置的例子中，这是一系列处理导入IP的选项（e.g. 设置基本的地址，偏移，总线宽度），这个在IP-XACT元数据中作为配置参数所表示。











HDL - Hardware Description Language

================
