Infineon Aurix2G 总线解析

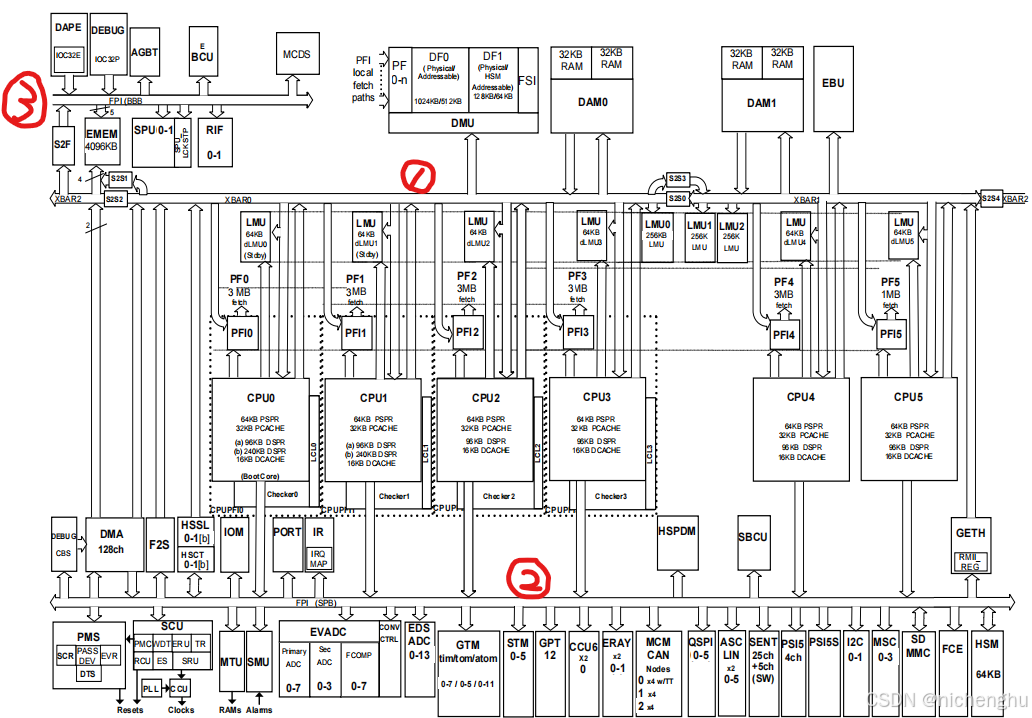

Aurix 2G Block Diagram TC397

英飞凌Aurix2G 架构包含三个相互独立的资源簇，每个资源簇内通过数据总线相连（下图中1,2,3处），资源簇与资源簇之间通过桥关进行连接。
图中1处为XBar总线，连接CPU,LMU,PFI,DFI,DMA等需要高速访问的节点。
图中2处为SPB总线，连接系统中各个外设。
图中3处为BBB总线，连接中调试接口等。

SRI协议与FPI协议

读者在阅读英飞凌芯片手册时会发现SRI经常会伴随着SPB出现，容易使阅读者误认为SRI 也是一种总线。实际上SRI(Shared Resource Interconnect)使用中协议(Protocol),它是在XBar总线上应用的协议，通讯位宽为64bit。与其对应的应当为FPI(Fast Peripheral Interconnect)协议，它是应用在SPB上的通讯协议，通讯位宽为32bit。

XBar 、SPB、BBB

-XBar

Aurix 2G 架构考虑TC3xx系列兼容需求，将XBar 分割成了XBar0,XBar1,XBar2三个部分。TC39X为Aurix 2G 最完整架构因而其中使用最完整的三个XBar。性能消减版本的MCU则只会使用其中一个或者两个。如TC33X只用到了XBar0.
当使用到多个XBar时，每个XBar间使用S2S桥进行连接。
