MGER实验

本实验由GNS3搭建而成

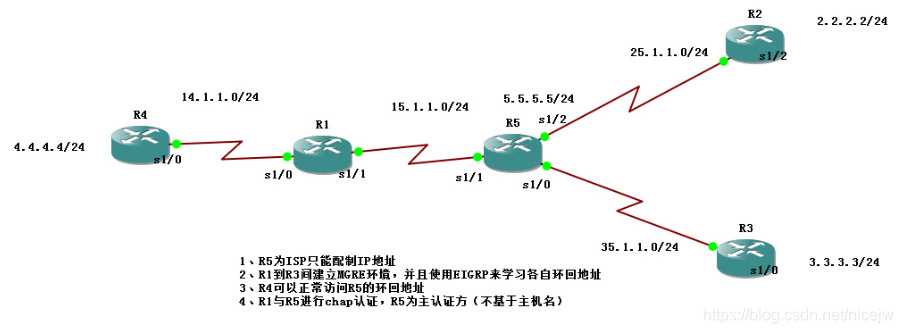

拓扑结构设计:


要求:
(1)R5为ISP
(2)R1/R2/R3之间建立MGRE环境
(3)R4与R1/R2/R3的tunnel之间建立EIGRP环境(公网所在R5与其他路由器只连接口不能在ERGRP环境内)
(4)为了保障安全性,R1和R5之间运用CHAP认证,R5为主认证方
(5)R4可以正常访问R5的环回地址
第一步:所有路由器基本配置:
1 Router>enable
2 Router#config
3 Router(config)#line c 0
4 Router(config-line)#exec-t 0 0
5 Router(config-line)#logg sy
6 Router(config-line)#logg synchronous
7 Router(config-line)#no ip domain-lo
8 Router(config)#hostname xxxx (注释:xxxx为自己设置的路由器名称)

第二步:将进行IP地址划分,再进行配置(在这里由于是实验我们在先这里可自定义地址)
R4的loopback 1的IPV4地址为 :4.4.4.4/24
R5的loopback 1的IPV4地址为 :5.5.5.5/24
R2的loopback 1的IPV4地址为 :2.2.2.2/24
R3的loopback 1的IPV4地址为 :3.3.3.3/24
R4的s1/0接口的IPV4的地址为 :14.1.1.1/24
R1的s1/0接口的IPV4的地址为 :14.1.1.2/24
R1的s1/1接口的IPV4的地址为 :15.1.1.1/24
R5的s1/1接口的IPV4的地址为 :15.1.1.2/24
R5的s1/2接口的IPV4的地址为 :25.1.1.1/24
R5的s1/0接口的IPV4的地址为 :35.1.1.1/24
R2的s1/2接口的IPV4的地址为 :25.1.1.2/24
R3的s1/0接口的IPV4的地址为 :35.1.1.2/24

第三步:配置完地址后再进行ISP环境配置:
1、R1(config)#ip router 0.0.0.0 0.0.0.0 15.1.1.2
2、R2(config)#ip router 0.0.0.0 0.0.0.0 25.1.1.1
3、R3(config)#ip router 0.0.0.0 0.0.0.0 35.1.1.1
配置完成后用R1/R2/R3访问R5的loopback 1 来验证ISP环境

第四步:R1/R2/R3上进行配置MGRE环境:
中心站点的配置:
R1(config)#int tunnel 0
R1(config-if)#ip address 10.1.1.1 255.255.255.0
R1(config-if)#tunnel source serial 1/1
R1(config-if)# tunnel mode gre multipoint
R1(config-if)#ip nhrp map multicast dynamic  让本地成为NHRP的server
R1(config-if)#ip nhrp network-id 100         所有的站点都必须处于同一个ID内
multicast 让本设备在目标地址为组播或广播时,将流量基于表中所有的目标单独发送一次;
分支站点的配置:
R2(config-if)#interface tunnel 0
R2(config-if)#ip address 10.1.1.2 255.255.255.0
R2(config-if)#tunnel source serial 1/2
R2(config-if)#tunnel mode gre multipoint
R2(config-if)#ip nhrp nhs 10.1.1.1           定义NHRP的server,此处必须为tunnel口地址(相当于数据报道的地方)
R2(config-if)#ip nhrp map 10.1.1.1 15.1.1.1  映射tunnel的公网地址
R2(config-if)#ip nhrp network 100 (ID都必须一样)
注释1:R3同R2配置一样,虚地址不一样
注释2:以上配置完成后,构建NBMA网络成功;
NBMA是在同一个网段内节点数量不做限制,但是当目标ip地址为组播或广播地址时,流量必须逐一发送到每个节点;
若希望分支节点可以以组播或广播地址为目标ip,那么需要定义流量的具体目标
R2(config-if)#ip nhrp map multicast 15.1.1.1  (开启伪广播,MGRE不能进行广播,但是EIGRP是组播更新,所以要开启伪广播)
第五步:R4与R1/R2/R3之间的tunnel建立EIGRP环境:
R4配置:
R4(config)#router eigrp 90
R4(config-router)#no auto-summary
R4(config-router)#network 14.1.1.0 0.0.0.255
R4(config-router)#network 4.4.4.0
R4(config-router)#exit
R1配置:
R1(config)#router eigrp 90
R1(config-router)#no auto-summary
R1(config-router)#network 15.1.1.0 0.0.0.255
R1(config-router)#network 14.1.1.0
R1(config-router)#exit
R2配置:
R2(config)#router eigrp 90
R2(config-router)#no auto-summary
R2(config-router)#network 25.1.1.0 0.0.0.255
R2(config-router)#network 2.2.2.0
R2(config-router)#exit
R3配置:
R3(config)#router eigrp 90
R3(config-router)#no auto-summary
R3(config-router)#network 35.1.1.0 0.0.0.255
R3(config-router)#network 3.3.3.0
R3(config-router)#exit
在R1上查看ERGIP学习到R2/R3/R4的路由
R1#show ip route eigrp
     2.0.0.0/24 is subnetted, 1 subnets
D       2.2.2.0 [90/27008000] via 10.1.1.2, 00:06:02, Tunnel0
     3.0.0.0/24 is subnetted, 1 subnets
D       3.3.3.0 [90/27008000] via 10.1.1.3, 00:06:02, Tunnel0
     4.0.0.0/24 is subnetted, 1 subnets
D       4.4.4.0 [90/2297856] via 14.1.1.1, 00:06:02, Serial1/0
第六步:因为R5为ISP,内网上网需要通过NAT技术,R1上做NAT指向ISP
R1给R4下发缺省:
R1(config)#int s1/1
R1(config-if)#ip summary-address eigrp 90 0.0.0.0 0.0.0.0
配置NAT:
R1(config)#access-list 1 permit 14.1.1.0 0.0.0.255
R1(config)#access-list 1 permit 4.4.4.0 0.0.0.255
R1(config)#ip nat inside source list 1 int s1/1 overload
R1(config)#int s1/1
R1(config-if)#ip nat outside
R1(config-if)#exit
R1(config)#int s1/0
R1(config-if)#ip nat inside
R1(config-if)#exit
第七步:为了链路的安全,在R1R-R5的链路上使用ppp封装,并且开启CHAP认证:
修改接口封装:
R1(config)#interface s1/1
R1(config-if)#encapsulation ppp
R5(config)#interface s1/1
R5(config-if)#encapsulation ppp
注:有两种认证方式:(我们题目要求是不基于主机名)
1、基于主机名:
主认证方:
R5(config)#int s1/1
R5(config-if)#encapsulation ppp
R5(config-if)#ppp chap authentication chap
R5(config-if)#ppp chap passwd 123
R5(config-if)#exit
被认证方:
R1(config)#int s1/1
R1(config)#encapsulate ppp
R1(config)#ppp chap hostname R1
R1(config)#ppp chap passwd 123
R1(config)#exit
2、不基于主机名:
主认证方:
R5(config)#int s1/1
R5(config-if)#ppp authentication chap
R5(config-if)#username CCNA passwd 123(CCNA为主机名,123为密码)
被认证方:
R1(config)#interface s1/1
R5(config-if)#ppp chap passwd 123
R5(config-if)#ppp chap hostname CCNA

注:如有发现问题请留言本人及时改正!
