Android 自定义曲线箭头和直线箭头

原创已于 2022-05-27 09:52:10 修改 · 2.2k 阅读

2 ·

CC 4.0 BY-SA版权

文章标签：

#android

于 2022-04-08 10:48:43 首次发布

android 专栏收录该内容

35 篇文章

订阅专栏

本文介绍了如何在Android开发中自定义绘制直线箭头和曲线箭头，通过quadTo函数实现曲线，利用atan2和三角函数计算角度，提供关键代码示例。

在日常的开发中，我们很少会用到自定义箭头，但是有时候会有一些特殊要求会要求绘制箭头，所有特意记录一下

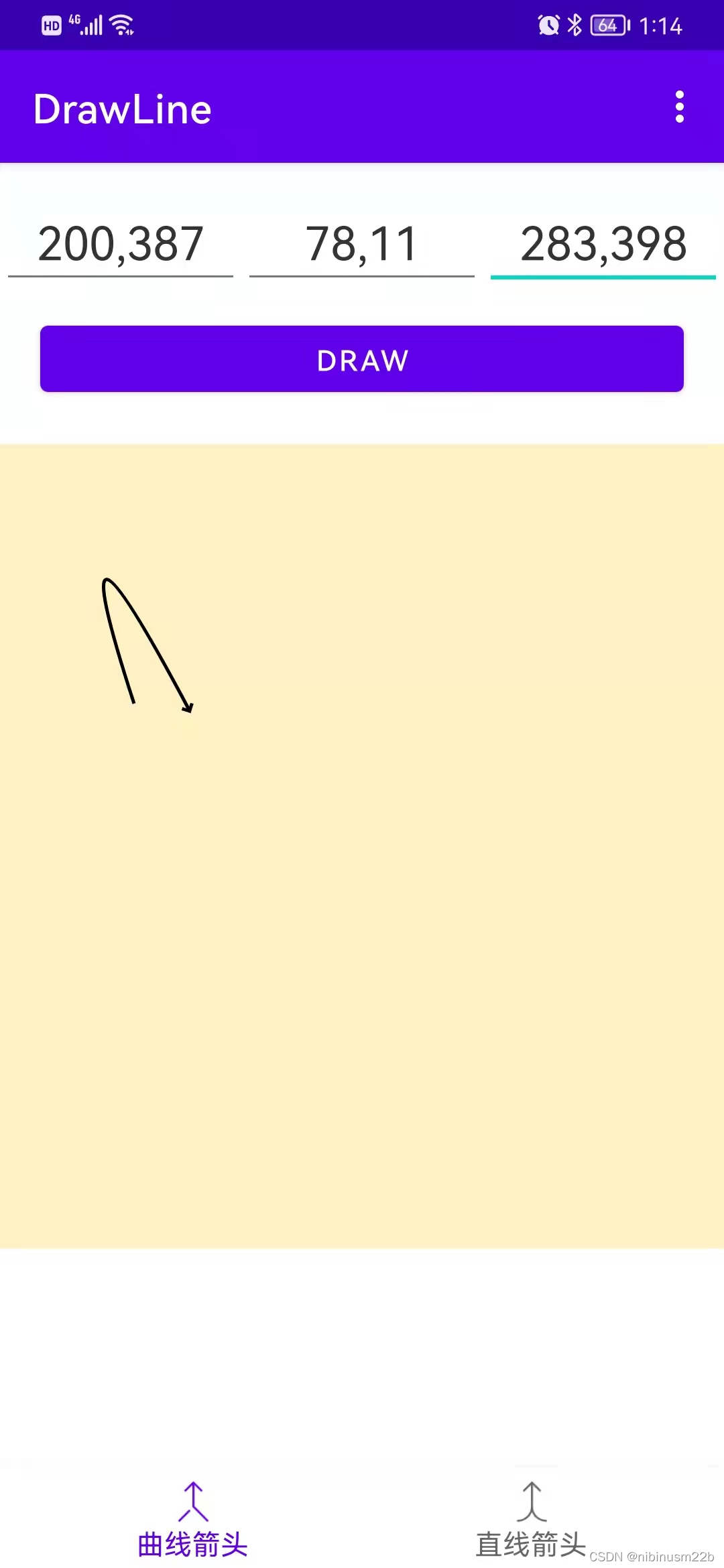

在绘制箭头的时候，一般分为直线箭头和曲线箭头，分别如下面图所示

一般来讲，曲线箭头会有三个坐标，开始坐标，中点坐标，终点坐标，而直线箭头分为两个坐标，开始坐标和结束坐标

直线箭头很简单，先绘制两个点的直线，再根据 atan2,sin,cos计算出角度，最终计算出终点和角度的终点值

曲线箭头则稍微有点不一样，先根据quadTo 赛贝尔画出曲线,再根据终点，和直线箭头一样，计算出角度，从而计算出箭头位置

//设置贝塞尔曲线的控制点坐标和终点坐标
path.quadTo(
    x1, y1,
    x2, y2
)

计算角度位置

//2.画出箭头
val r: Int = dip2px(context, 4f)
val angle =
    (atan2((y1 - y2).toDouble(), (x1 - x2).toDouble()) * 180 / Math.PI).toFloat()
val angle1 = ((angle + 45) * Math.PI / 180).toFloat()
val angle2 = ((angle - 45) * Math.PI / 180).toFloat()
val newX1 = (r * cos(angle1.toDouble())).toFloat()
val newY1 = (r * sin(angle1.toDouble())).toFloat()
val newX2 = (r * cos(angle2.toDouble())).toFloat()
val newY2 = (r * sin(angle2.toDouble())).toFloat()

关键代码就这些，如果有需要，可以根据代码地址去下载Demo
