本文详细介绍了电视音频调试的准备工作，包括了解客户需求、准备测试工具，以及音频数据的流程。调试方法侧重于通过修改AudioPrescale和调整AVC、DRC参数来达到客户要求的功率输出。调试步骤包括使用专用音源文件、万用表测量负载电阻电压，并通过工厂设置菜单或直接编辑配置文件进行增益和限伏参数的调整。调试过程中需注意屏蔽不必要的代码和选择正确的输出类型。
一、调试前准备
1. 提前了解客户的调试需求：
(1)供电电压(一般常用电压有三种【18V】【19V】【24V】)
(2)喇叭/负载参数额定电阻和额定功率(常用【6 欧 8W】【8 欧 8W】 等)
2. 提前准备测试工具
(1)测试功耗的音源文件 （1KHZ-12db.mp3, 1KHZ-0db.mp3 找测试工程师提供）
(2)清楚一个物理功率公式 P = U*U / R. 固定负载电阻，调节电压达到想要功率。
(3)万用表、示波器
(4)符合要求的负载电阻(公司的水泥电阻:8欧50W、8欧20W)。

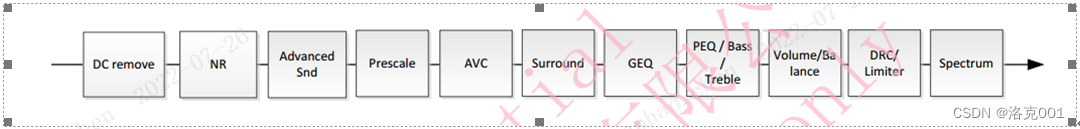

3. 音频数据大致走向流程
二、调试方法
根据MT9632xxxxxx_audio_apn_v02.pdf和原厂提供的配置方法，一修改前端主控 866内部音频模块参数PreScale、DRC和AVC即可达到要求。
1. 测试前准备:
(以下部分已改好，新客户可以跳过此步骤)

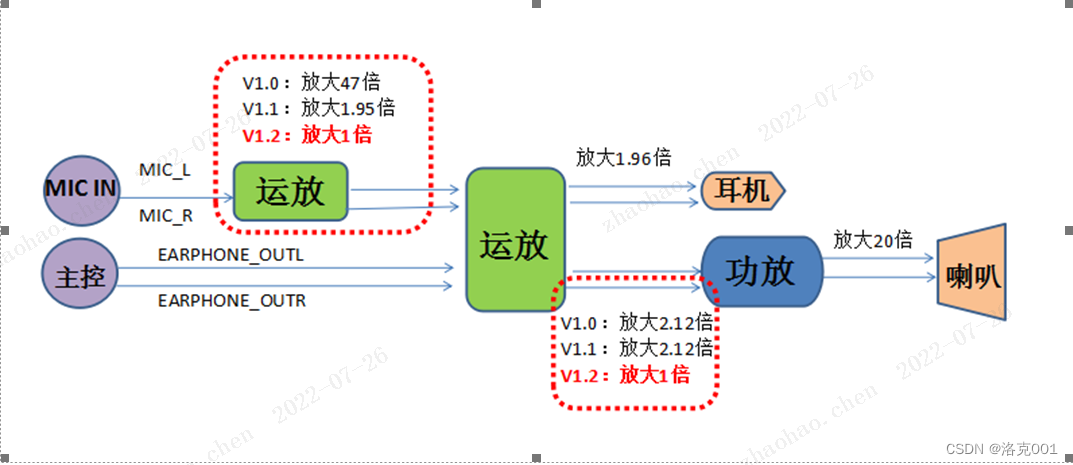

(1)硬件输出音频走向流程:
(2)调节声音功率前的配置
①把耳机输出修改为主路
MT9632\vendor\mediatek\proprietary_tv\apollo\linu
