前言：

RTC，是一个独立的 BCD 定时器/计数器。 RTC 提供一个日历时钟（包含年月日时分秒信息）、两个可编程闹钟（ALARM A 和 ALARM B）中断，以及一个具有中断功能的周期性可编程唤醒标志。 RTC 还包含用于管理低功耗模式的自动唤醒单元。

我们经常用到的功能是，用来计量世界时间。而且可以在没有VCC的时候用纽扣电池供电。这样时间就能正确刷新了。

实验一：实现RTC时间功能

利用前面RGB屏幕测试的实验，将RTC实时时间显示在屏幕上，每按下一次key0，刷新一次屏幕并显示最新时间。

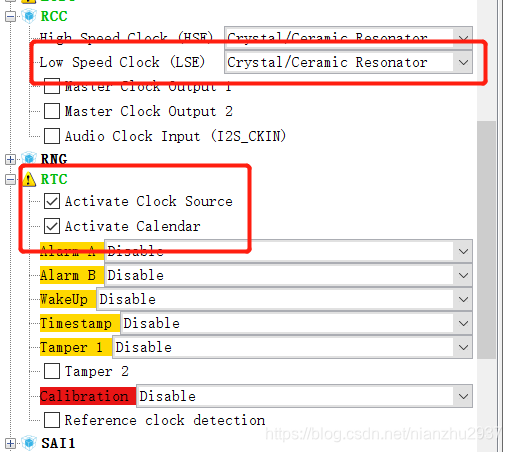

1.使能RCC的LSE和RTC

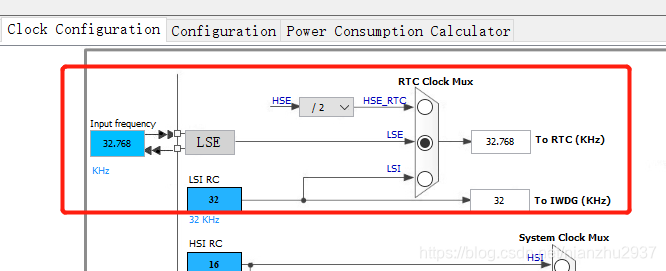

2.配置时钟树

这里我之前就没有选上LSE，cubemx默认LSI，所以效果上会比正常时间慢一些。

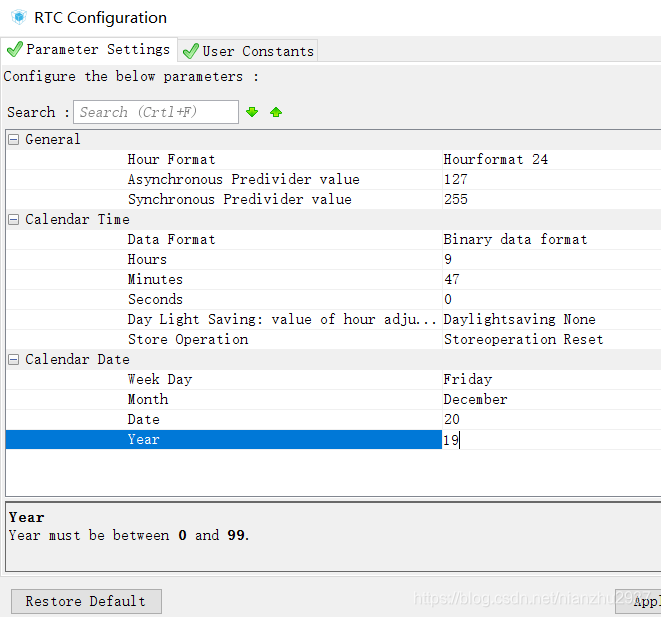

3.配置RTC

这里需要注意的是，Data Format选择上，binary和BCD的区别，比如12点，binary的形式就是hours=12,而BCD则是hours=0x12.

此外，初始时间虽然设置上了，但不知道是哪里的问题，cubemx生成代码后并未帮我初始化上我设置的时间。明白的同学麻烦评论一下

4.生成代码，cubemx会帮你初始化好RTC，但是时间并未设置，还需要调用两个函数自行配置时间。

HAL_StatusTypeDef HAL_RTC_SetTime(RTC_HandleTypeDef *hrtc, RTC_TimeTypeDef *sTime, uint32_t Format)；

HAL_StatusTypeDef HAL_RTC_SetDate(RTC_HandleTypeDef *hrtc, RTC_DateTypeDef *sDate, uint32_t Format)；

值得注意的是，原子建议先设置时间再设置日期。这样时间上更贴近你的预期。

//RTC时间设置
//hour,min,sec:小时,分钟,秒钟
//ampm:@RTC_AM_PM_Definitions:RTC_HOURFORMAT12_AM/RTC_HOURFORMAT12_PM
//返回值:HAL_OK(0),成功
//       HAL_ERROR(1)
HAL_StatusTypeDef RTC_Set_Time(uint8_t hour, uint8_t min, uint8_t sec, uint8_t ampm)
{
	RTC_TimeTypeDef RTC_TimeStructure;
