目录
1 问题描述 2
2 需求分析 2
2.1 数据需求 2
2.2 功能需求 2
2.3 非功能需求 2
3 概要设计 3
3.1抽象数据类型 3
3.2 总体设计 4
3.3 功能模块设计 4
3.4 用户界面设计 4
4 详细设计及系统实现 4
4.1 存储结构设计 4
4.2 核心算法设计 5
4.2.1关键代码 6
4.3 各功能模块实现 9
4.3.1. 数据选择模块 9
5 系统调试分析 10
5.1 调试过程 10
5.2 调试发现的问题及解决方法 10

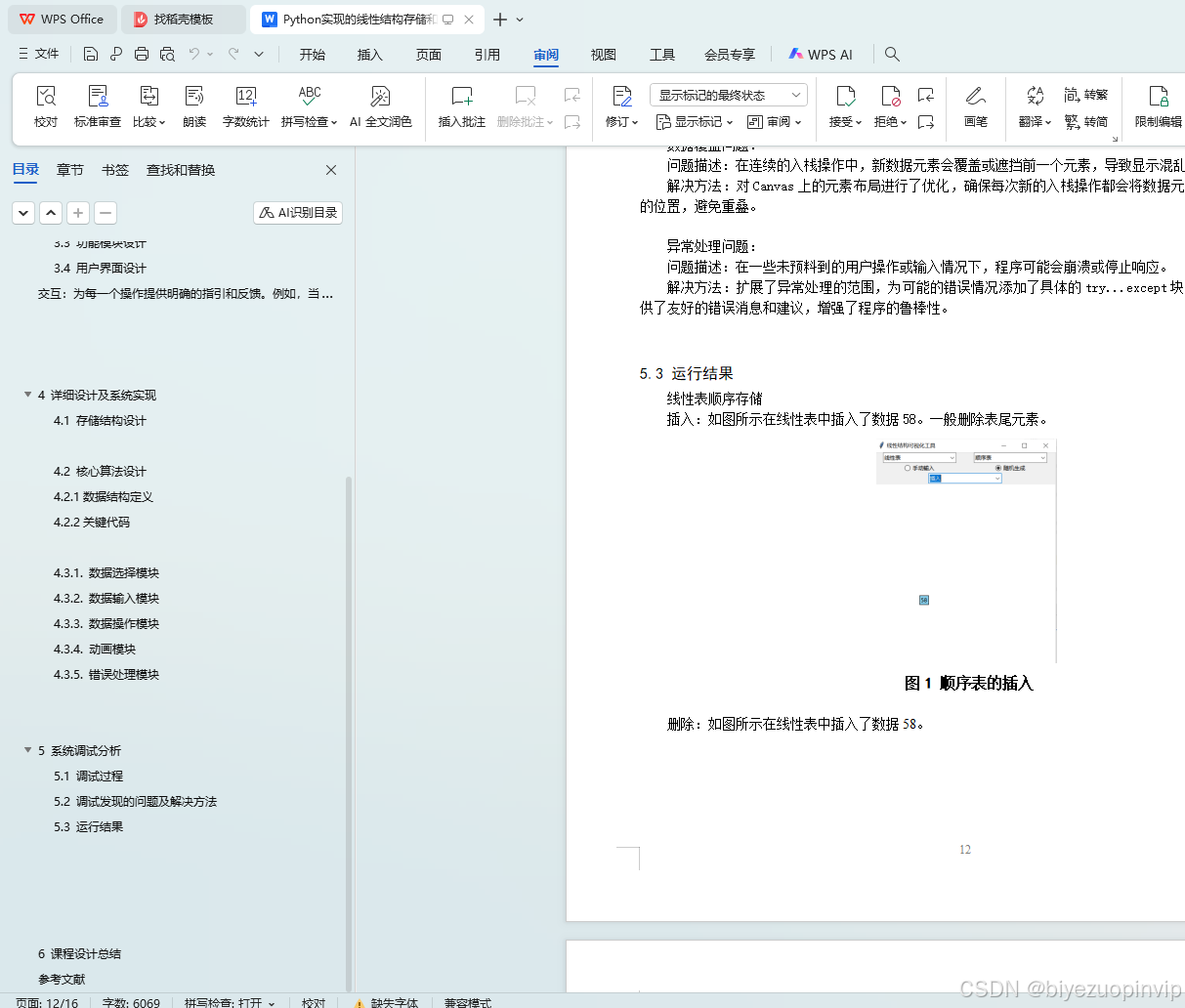

5.3 运行结果 11

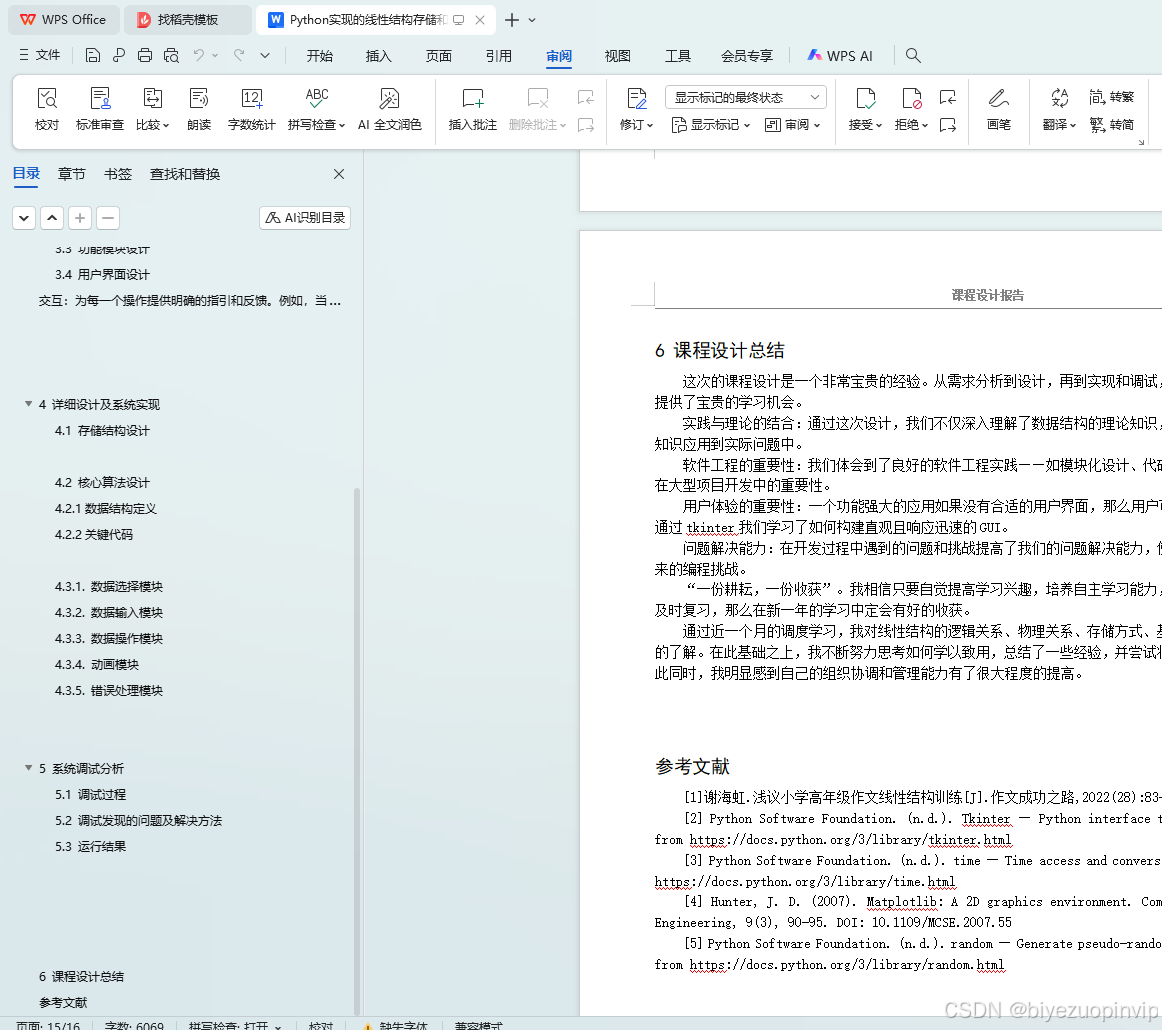

6 课程设计总结 15
参考文献 15
2 需求分析
2.1 数据需求
数据结构的选择:为了涵盖基础的线性数据结构,系统应该支持线性表、栈和队列的操作。
数据输入方式:用户应该有选择手动输入数据或是让系统随机生成数据的选项,这增加了工具的灵活性,并满足了不同的学习和教学需求。
数据展示:需要一个可视化区域(如一个画布),在该区域中直观地展示数据结构的变化,以及数据的添加、删除等操作。
2.2 功能需求
选择数据结构:用户可以选择想要操作的数据结构类型(线性表、栈、队列)。
选择具体存储结构:对于每一种数据结构,应该提供不同的存储方式(如顺序或链式)供用户选择。
数据操作:

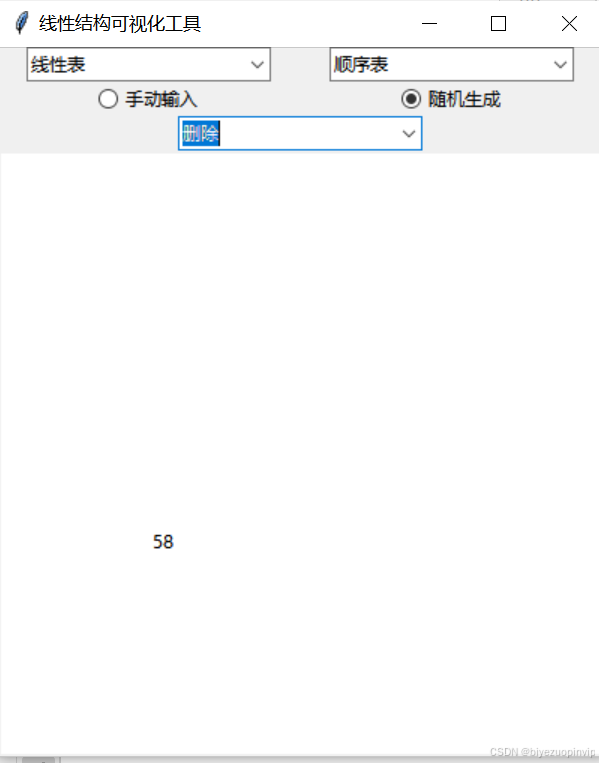

对于线性表:支持初始化、遍历、插入、删除、查找、修改和置空等操作。

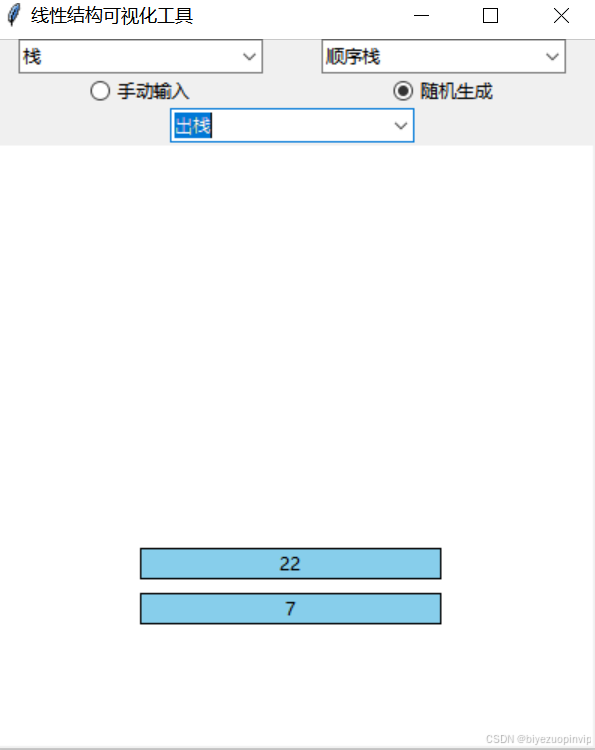

对于栈:支持初始化、销毁栈、判断栈空、取栈顶、清空栈、求栈长、进栈、出栈和遍历等操作。
对于队列:支持初始化、销毁队、判断队空、清空队、求队长、得到队头、进队、出队和遍历等操作。
动画效果:为了更形象地展示数据结构的工作方式,每一个操作都应当伴随着直观的动画效果。
2.3 非功能需求
用户友好性:界面应该直观易用,操作指引明确,确保初学者也能轻松上手。
响应时间:无论是数据操作还是动画展示,系统的响应时间都应该尽可能短,以避免用户等待。
稳定性:系统应该具有很好的稳定性,确保在各种操作下都不会崩溃。
扩展性:在设计时应考虑到未来可能添加的新功能或数据结构,确保系统具有良好的扩展性。
兼容性:工具应该能够在多种平台或操作系统上运行,确保更多的用户可以无障碍地使用。

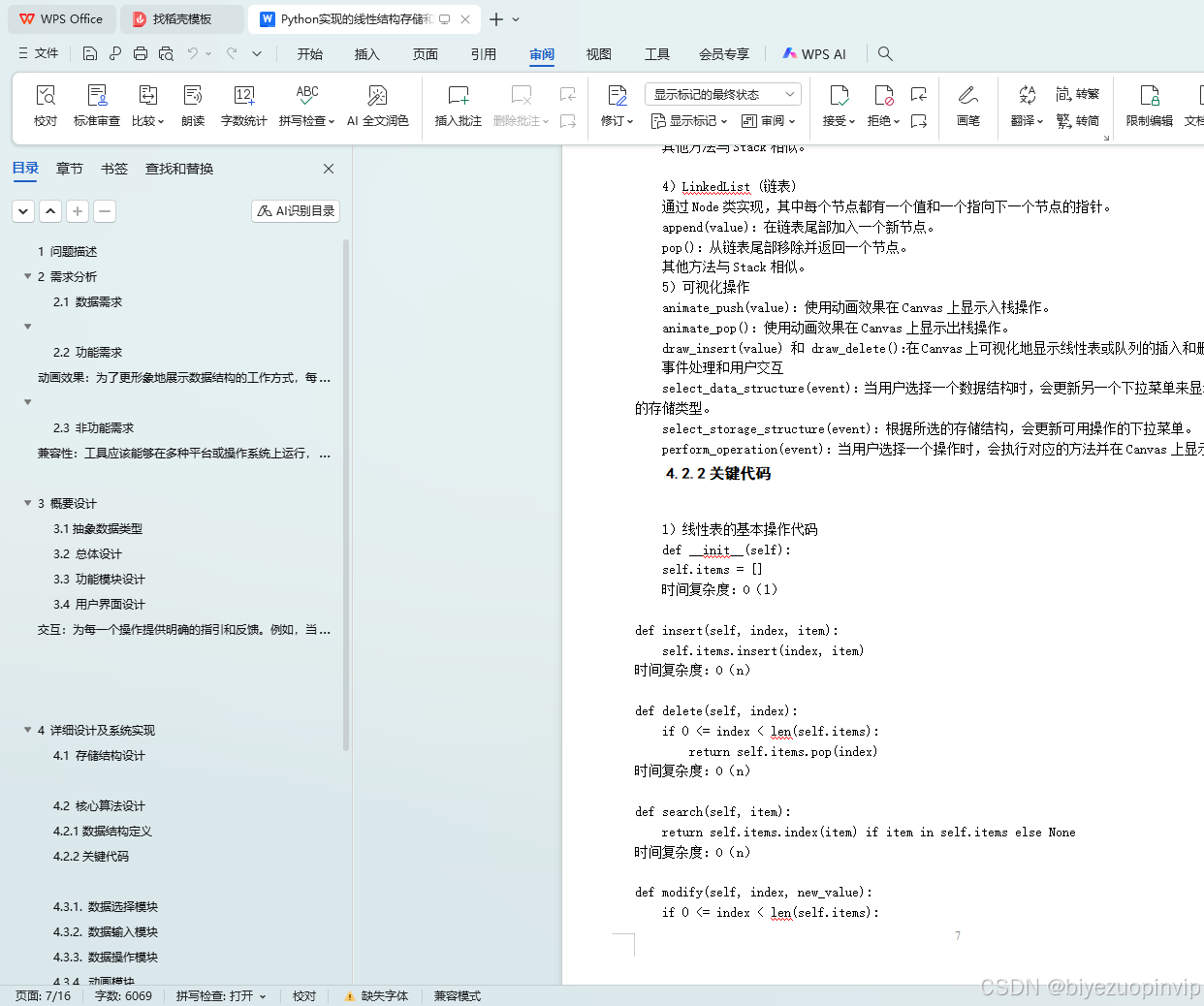

1)线性表的基本操作代码
def __init__(self):
self.items = []
时间复杂度:O(1)
def insert(self, index, item):
self.items.insert(index, item)
时间复杂度:O(n)
def delete(self, index):
if 0 <= index < len(self.items):
return self.items.pop(index)
时间复杂度:O(n)

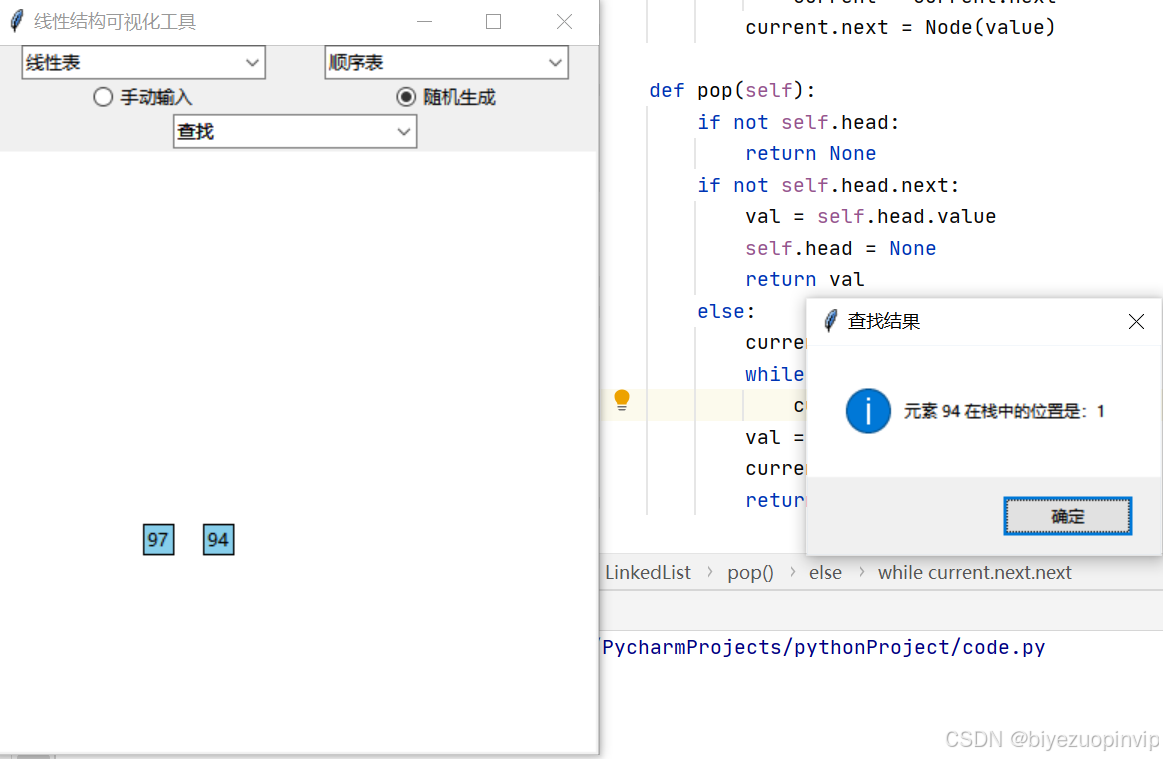

def search(self, item):
return self.items.index(item) if item in self.items else None
时间复杂度:O(n)
def modify(self, index, new_value):
if 0 <= index < len(self.items):
self.items[index] = new_value
时间复杂度:O(n)
def traverse(self):
return self.items
时间复杂度:O(n)
def is_empty(self):
return len(self.items) == 0
时间复杂度:O(1)
def size(self):
return len(self.items)
时间复杂度:O(n)
2)栈的基本操作代码
def __init__(self):
self.items = []
时间复杂度:O(1)
def push(self, item):
self.items.append(item)
时间复杂度:O(1)
def pop(self):
if not self.is_empty():
return self.items.pop()
时间复杂度:O(1)
def peek(self):
if not self.is_empty():
return self.items[-1]
时间复杂度:O(1)
def is_empty(self):
return len(self.items) == 0
时间复杂度:O(1)
def size(self):
return len(self.items)
时间复杂度:O(n)
3)队列的基本操作代码
def __init__(self):
self.items = []
时间复杂度:O(1)
def enqueue(self, item):
self.items.append(item)
时间复杂度:O(1)
def dequeue(self):
if not self.is_empty():
return self.items.pop(0)
时间复杂度:O(1)
def peek(self):
if not self.is_empty():
return self.items[0]
def is_empty(self):
return len(self.items) == 0
时间复杂度:O(1)
def size(self):
return len(self.items)
时间复杂度:O(n)
4)链表、结点代码
class Node:
def __init__(self, value):
self.value = value
self.next = None
class LinkedList:
def __init__(self):
self.head = None
def append(self, value):
if not self.head:
self.head = Node(value)
else:
current = self.head
while current.next:
current = current.next
current.next = Node(value)
def pop(self):
if not self.head:
return None
if not self.head.next:
val = self.head.value
self.head = None
return val
else:
current = self.head
while current.next.next:
current = current.next
val = current.next.value
current.next = None
return val
def is_empty(self):
return self.head is None
def peek(self):
if not self.head:
return None
current = self.head
while current.next:
current = current.next
return current.value
5)可视化代码
def draw_init():
canvas.delete("all")
global elements
elements = []
