42张图详解 NAT : 换个马甲就能上网

初识 NAT

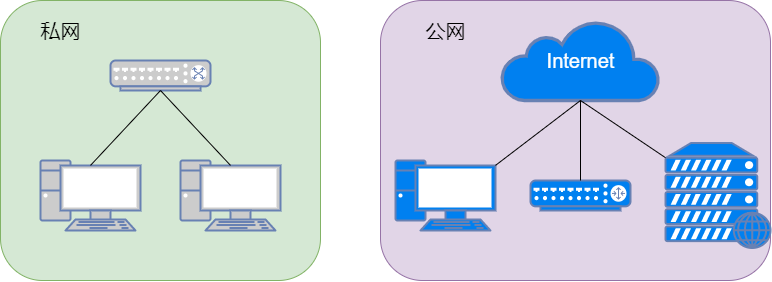

IP 地址分为公网地址和私有地址。公网地址有 IANA 统一分配，用于连接互联网；私有地址可以自由分配，用于私有网络内部通信。

随着互联网用户的快速增长，2019 年 11 月 25 日全球的公网 IPv4 地址已耗尽。在 IPv4 地址耗尽前，使用 NAT（ Network Address Translation ）技术解决 IPv4 地址不够用的问题，并持续至今。

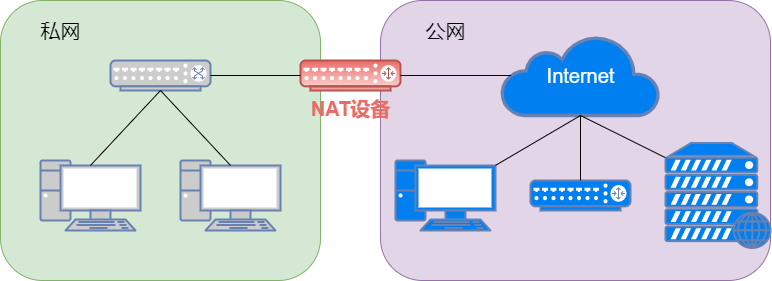

NAT 技术的是将私有地址转换成公网地址，使私有网络中的主机可以通过少量公网地址访问互联网。

但 NAT只是一种过渡技术，从根本上解决问题，是采用支持更大地址空间的下一代 IP 技术，即 IPv6 协议，它提供了几乎用不完的地址空间。

NAT 技术

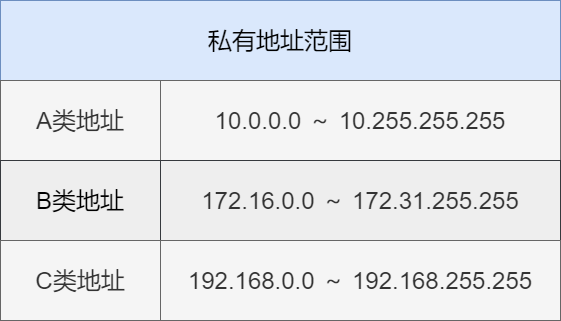

IP 地址中预留了 3 个私有地址网段，在私有网络内，可以任意使用。

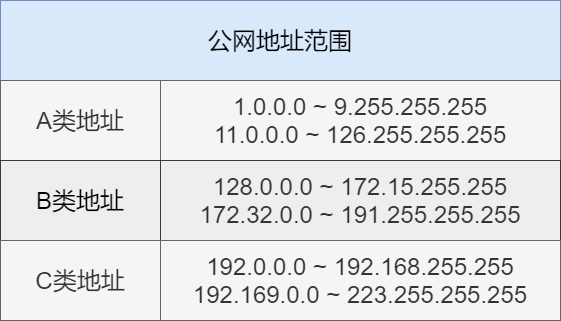

其余的 IP 地址可以在互联网上使用，由 IANA 统一管理，称为公网地址。

NAT 解决了 IPv4 地址不够用的问题，另外 NAT 屏蔽了私网用户真实地址，提高了私网用户的安全性。

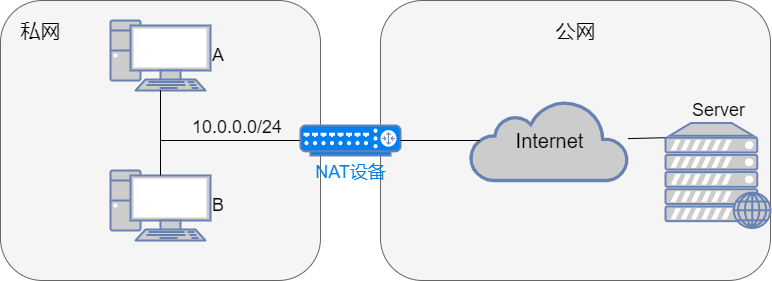

典型的 NAT 组网模型，网络通常是被划分为私网和公网两部分，各自使用独立的地址空间。私网使用私有地址 10.0.0.0/24 ，而公网使用公网地址。为了让主机 A 和 B 访问互联网上的服务器 Server ，需要在网络边界部署一台 NAT 设备用于执行地址转换。NAT 设备通常是路由器或防火墙。

基本 NAT

基本 NAT 是最简单的一种地址转换方式，它只对数据包的 IP 层参数进行转换，它可分为静态 NAT 和动态 NAT 。

静态 NAT 是公网 IP 地址和私有 IP 地址有一对一的关系，一个公网 IP 地址对应一个私有 IP 地址，建立和维护一张静态地址映射表。

动态 NAT 是公网 IP 地址和私有 IP 地址有一对多的关系，同一个公网 IP 地址分配给不同的私网用户使用，使用时间必须错开。它包含一个公有 IP 地址池和一张动态地址映射表。

举个动态 NAT 栗子

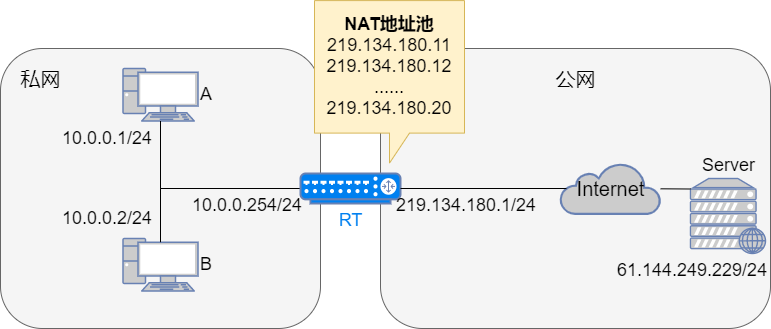

私网主机 A（ 10.0.0.1 ）需要访问公网的服务器 Server（ 61.144.249.229 ），在路由器 RT 上配置 NAT ，地址池为 219.134.180.11 ~ 219.134.180.20 ，地址转换过程如下：

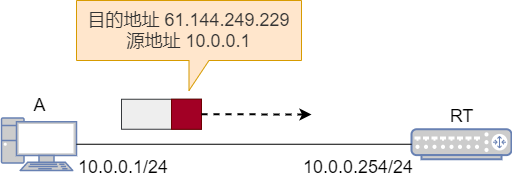

1. A 向 Server 发送报文，网关是 10.0.0.254 ，源地址是 10.0.0.1 ，目的地址是 61.144.249.229 。



2. RT 收到 IP 报文后，查找路由表，将 IP 报文转发至出接口，由于出接口上配置了 NAT ，因此 RT 需要将源地址 10.0.0.1 转换为公网地址。



3. RT 从地址池中查找第一个可用的公网地址 219.134.180.11 ，用这
