12.IO性能-磁盘IO原理

0.磁盘

磁盘是可以持久化存储的设备，根据存储介质的不同，常见磁盘可以分为两类：机械磁盘和固态磁盘。

无论机械磁盘，还是固态磁盘，相同磁盘的随机 I/O 都要比连续 I/O 慢很多，原因也很明显。对机械磁盘来说，我们刚刚提到过的，由于随机 I/O 需要更多的磁头寻道和盘片旋转，它的性能自然要比连续 I/O 慢。而对固态磁盘来说，虽然它的随机性能比机械硬盘好很多，但同样存在“先擦除再写入”的限制。随机读写会导致大量的垃圾回收，所以相对应的，随机 I/O 的性能比起连续 I/O 来，也还是差了很多。此外，连续 I/O 还可以通过预读的方式，来减少 I/O 请求的次数，这也是其性能优异的一个原因。很多性能优化的方案，也都会从这个角度出发，来优化 I/O 性能。

此外，机械磁盘和固态磁盘还分别有一个最小的读写单位。机械磁盘的最小读写单位是扇区，一般大小为 512 字节。而固态磁盘的最小读写单位是页，通常大小是 4KB、8KB 等。

其实在 Linux 中，磁盘实际上是作为一个块设备来管理的，也就是以块为单位读写数据，并且支持随机读写。每个块设备都会被赋予两个设备号，分别是主、次设备号。主设备号用在驱动程序中，用来区分设备类型；而次设备号则是用来给多个同类设备编号。

1.通用块层

跟虚拟文件系统 VFS 类似，为了减小不同块设备的差异带来的影响，Linux 通过一个统一的通用块层，来管理各种不同的块设备。通用块层，其实是处在文件系统和磁盘驱动中间的一个块设备抽象层。它主要有两个功能 。

第一个功能跟虚拟文件系统的功能类似。向上，为文件系统和应用程序，提供访问块设备的标准接口；向下，把各种异构的磁盘设备抽象为统一的块设备，并提供统一框架来管理这些设备的驱动程序。

第二个功能，通用块层还会给文件系统和应用程序发来的 I/O 请求排队，并通过重新排序、请求合并等方式，提高磁盘读写的效率。其中，对 I/O 请求排序的过程，也就是我们熟悉的 I/O 调度。事实上，Linux 内核支持四种 I/O 调度算法，分别是 NONE、NOOP、CFQ 以及 DeadLine。

2.I/O 栈

清楚了磁盘和通用块层的工作原理，再结合上一期我们讲过的文件系统原理，我们就可以整体来看 Linux 存储系统的 I/O 原理了。我们可以把 Linux 存储系统的 I/O 栈，由上到下分为三个层次，分别是文件系统层、通用块层和设备层。这三个 I/O 层的关系如下图所示，这其实也是 Linux 存储系统的 I/O 栈全景图。

图片来自 Linux Storage Stack Diagram

根据这张 I/O 栈的全景图，我们可以更清楚地理解，存储系统 I/O 的工作原理。

文件系统层，包括虚拟文件系统和其他各种文件系统的具体实现。它为上层的应用程序，提供标准的文件访问接口；对下会通过通用块层，来存储和管理磁盘数据。

通用块层，包括块设备 I/O 队列和 I/O 调度器。它会对文件系统的 I/O 请求进行排队，再通过重新排序和请求合并，然后才要发送给下一级的设备层。

设备层，包括存储设备和相应的驱动程序，负责最终物理设备的 I/O 操作。

3.磁盘性能指标

说到磁盘性能的衡量标准，必须要提到五个常见指标，也就是我们经常用到的，使用率、饱和度、IOPS、吞吐量以及响应时间等。这五个指标，是衡量磁盘性能的基本指标。使用率，是指磁盘处理 I/O 的时间百分比。过高的使用率（比如超过 80%），通常意味着磁盘 I/O 存在性能瓶颈。饱和度，是指磁盘处理 I/O 的繁忙程度。过高的饱和度，意味着磁盘存在严重的性能瓶颈。当饱和度为 100% 时，磁盘无法接受新的 I/O 请求。IOPS（Input/Output Per Second），是指每秒的 I/O 请求数。吞吐量，是指每秒的 I/O 请求大小。响应时间，是指 I/O 请求从发出到收到响应的间隔时间。

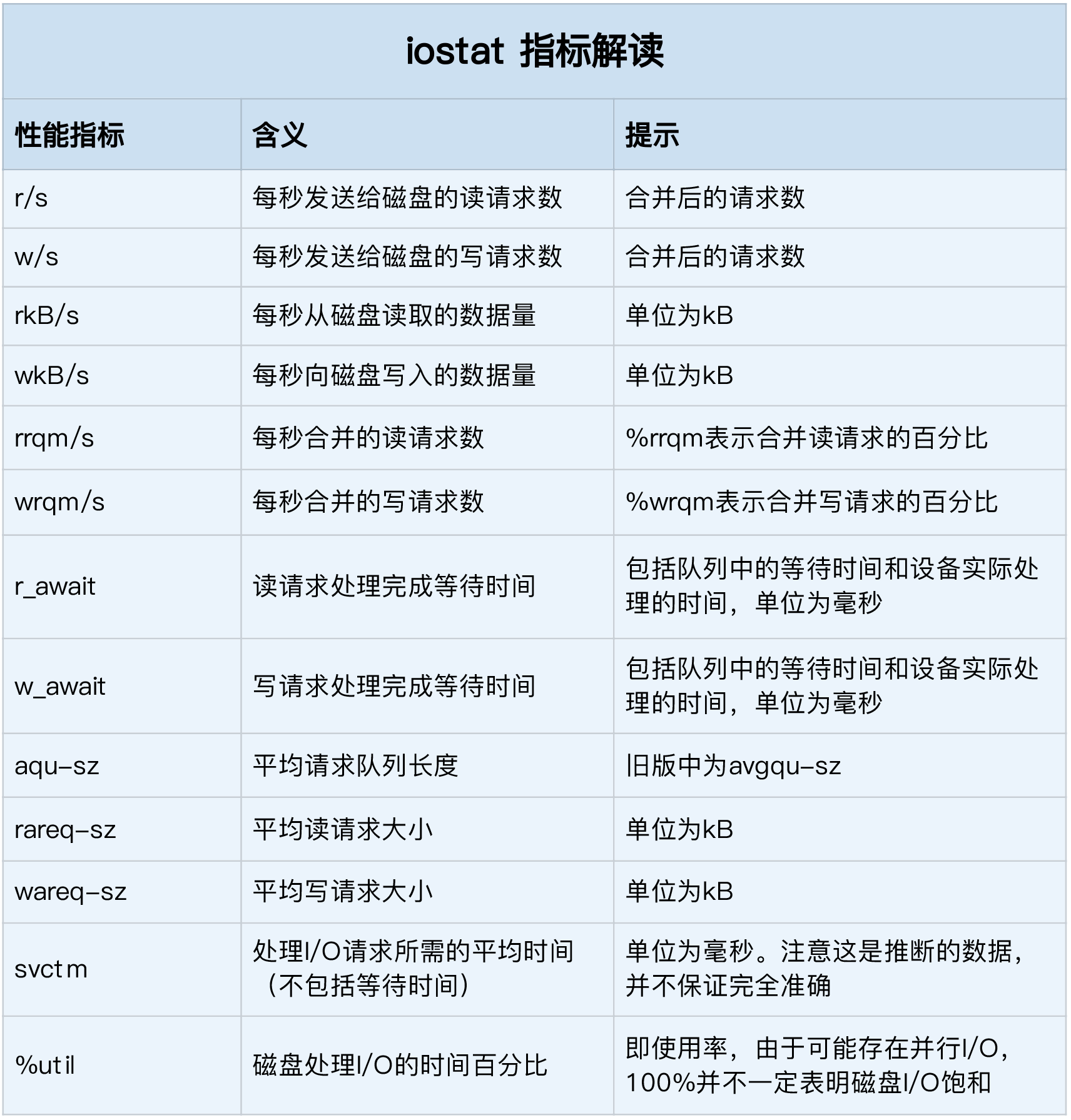

iostat/pidstat -d
