02-matplotlib折线图

什么是matplotlib

最流行的python底层绘图库，主要做数据可视化图表，名字取自MATLAB，模仿MATLAB创建

matplot基本要点

axis轴：指的是x或者y这种坐标轴

# -*- coding: utf-8 -*-
"""
Created on Thu Feb 20 13:12:17 2020

@author: X星云Nebularr
"""
# 导入了pyplot模块并进行重命名
from matplotlib import pyplot as plt

x = range(2, 26, 2) # 数据在x轴的位置，是一个可迭代对象
y = [15, 13, 14.5, 17, 20, 25, 26, 26, 24, 22, 18, 15]
# 数据在y轴的位置，是一个可迭代对象

plt.plot(x, y) #传入x和y,通过plot绘制出折线图
plt.show() #展示图形

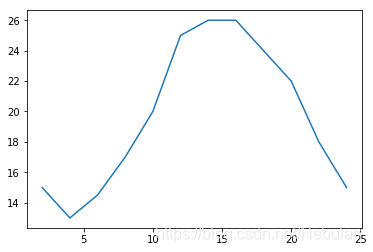

运行结果：

需要完善的几个问题：

• 设置图片大小 ：figure方法（设置dpi和figsize属性）
• x轴的刻度值：xticks方法(在plot方法前后都能使用；用列表生成式和切片可以得到想要的效果；字符串用等)
• 无法显示中文：https://www.jianshu.com/p/57b94a2c0985
• 双轴没有图形信息：xlabel和ylabel,title方法
• 绘制网格：grid(),alpha透明度系数
• 多表时添加图例：plot方法中设置label属性，并使用lengend方法。也可以用loc属性设置图例位置
• 添加文本注释
• 添加水印

# -*- coding: utf-8 -*-
"""
Created on Thu Feb 20 13:12:17 2020

@author: X星云Nebularr
"""
import matplotlib as mpl
from matplotlib import pyplot as plt # 导入了pyplot模块并进行重命名、
# matplotlib默认不支持中文
mpl.rcParams['font.sans-serif'] = ['MicroSoft YaHei']   #设置简黑字体
mpl.rcParams['axes.unicode_minus'] = False # 解决‘-’bug


fig = plt.figure(figsize = (20, 10), dpi = 80) # figsize设置图像尺寸大小，dpi参数可以让图像发大不失真
x = range(2, 26, 2) # 数据在x轴的位置，是一个可迭代对象，对range()必须转换为列表再取步长
y = [15, 13, 14.5, 17, 20, 25, 26, 26, 24, 22, 18, 15] # 数据在y轴的位置，是一个可迭代对象
y_1 = [16, 20, 15, 17, 20, 27, 26, 24, 24, 23, 14, 15]
_x = x
_xtick_list = ["时间.{}".format(i) for i in _x]
plt.xticks(_x, _xtick_list, rotation = 45) # 打印字符串需要一一对应

#plt.xticks([i/2 for i in range(4, 49)][::3]) # 设置x轴刻度值
plt.yticks(range(min(y), max(y)+1)) # 设置y
plt.xlabel("时间/s")
plt.ylabel("温度/℃")
plt.title("某市区的温度统计图")
plt.grid(alpha = 0.4)
plt.plot(x, y, label = "A城", color = "green") #传入x和y,通过plot绘制出折线图
plt.plot(x, y_1, label = "B城", color = "cyan", linestyle = "--", linewidth = 4)
plt.legend(loc = "upper left")
plt.savefig("./fig.svg") # 可以保存成SVG矢量图格式，放大没有锯齿
plt.show() #展示图形

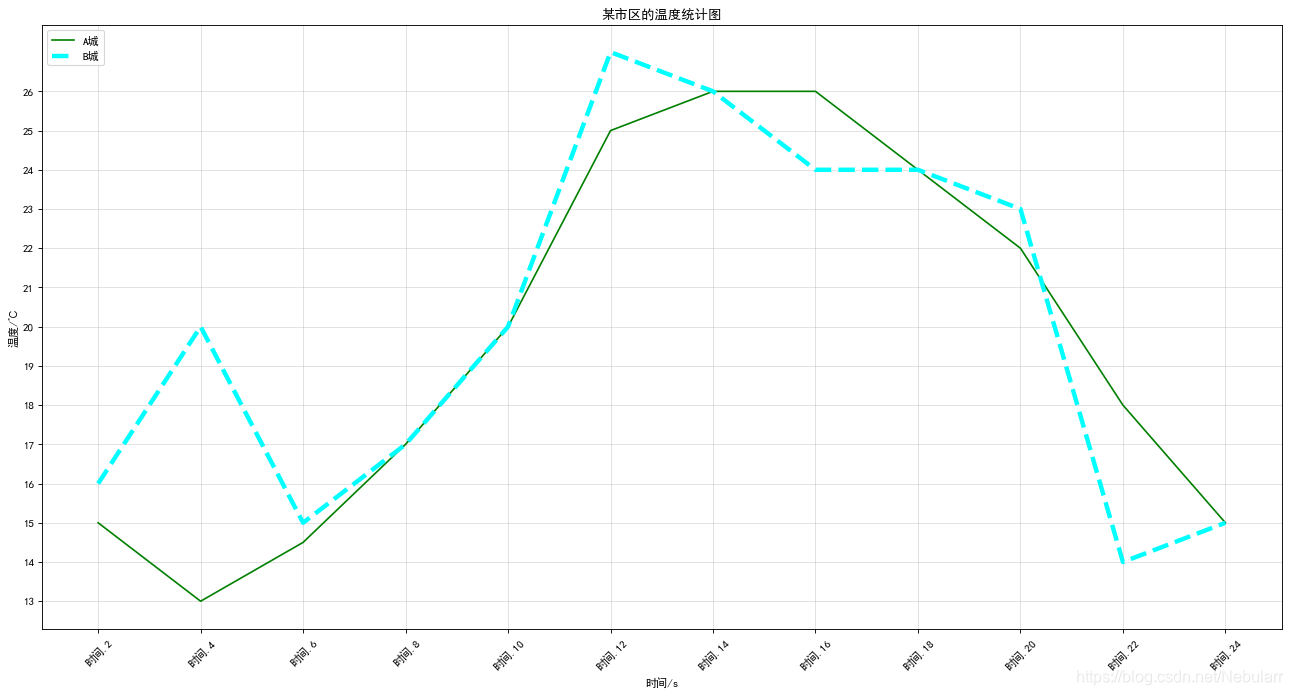

效果

matplot的散点图、直方图、柱状图

我们需要清楚不同图形的应用场景

• 散点图：scatter方法，注意横坐标，避免数据重合
• 条形图：bar方法，barh把轴交换，横向。
• 直方图：hist

更多的画图工具

百度的echart
python的plotly

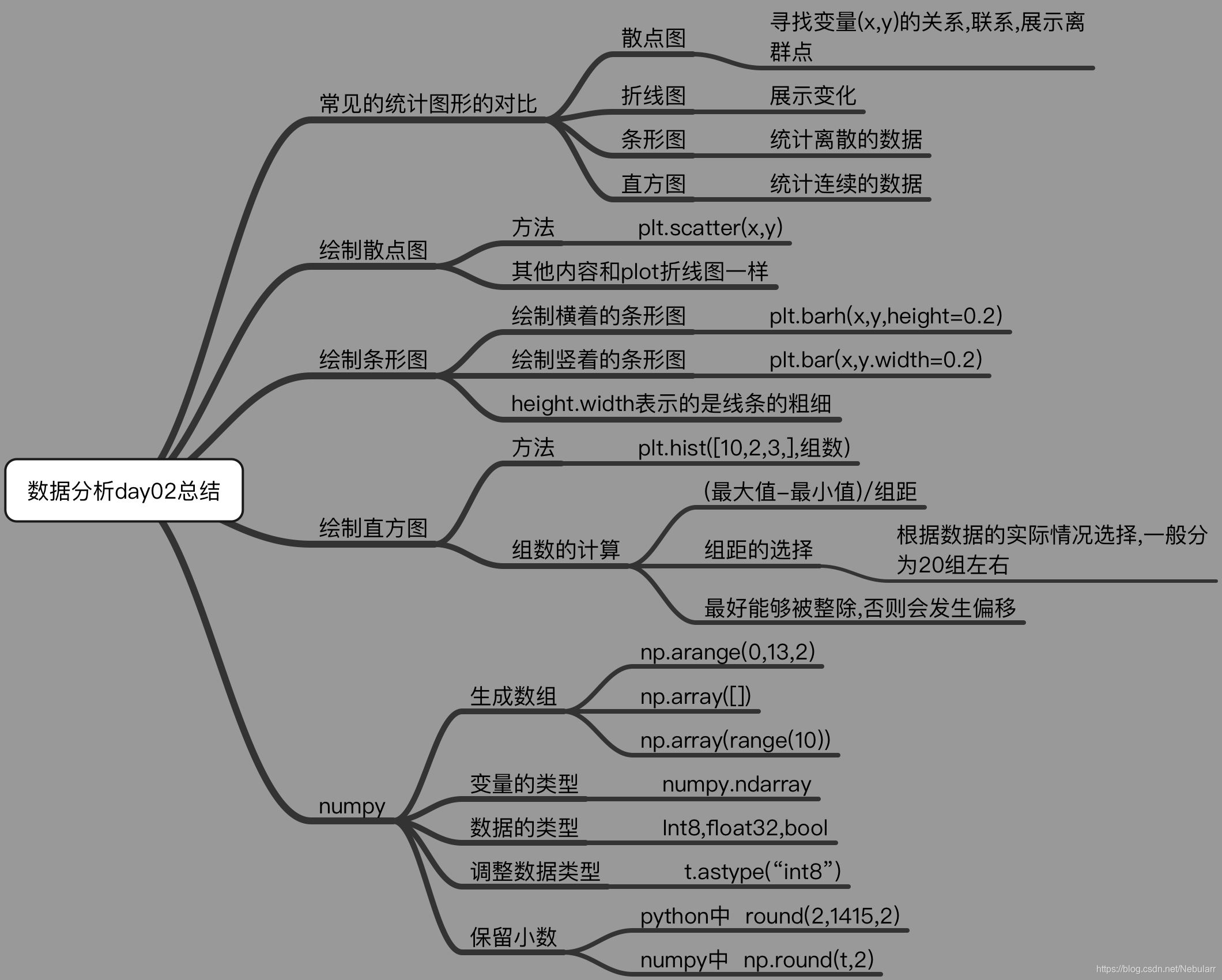

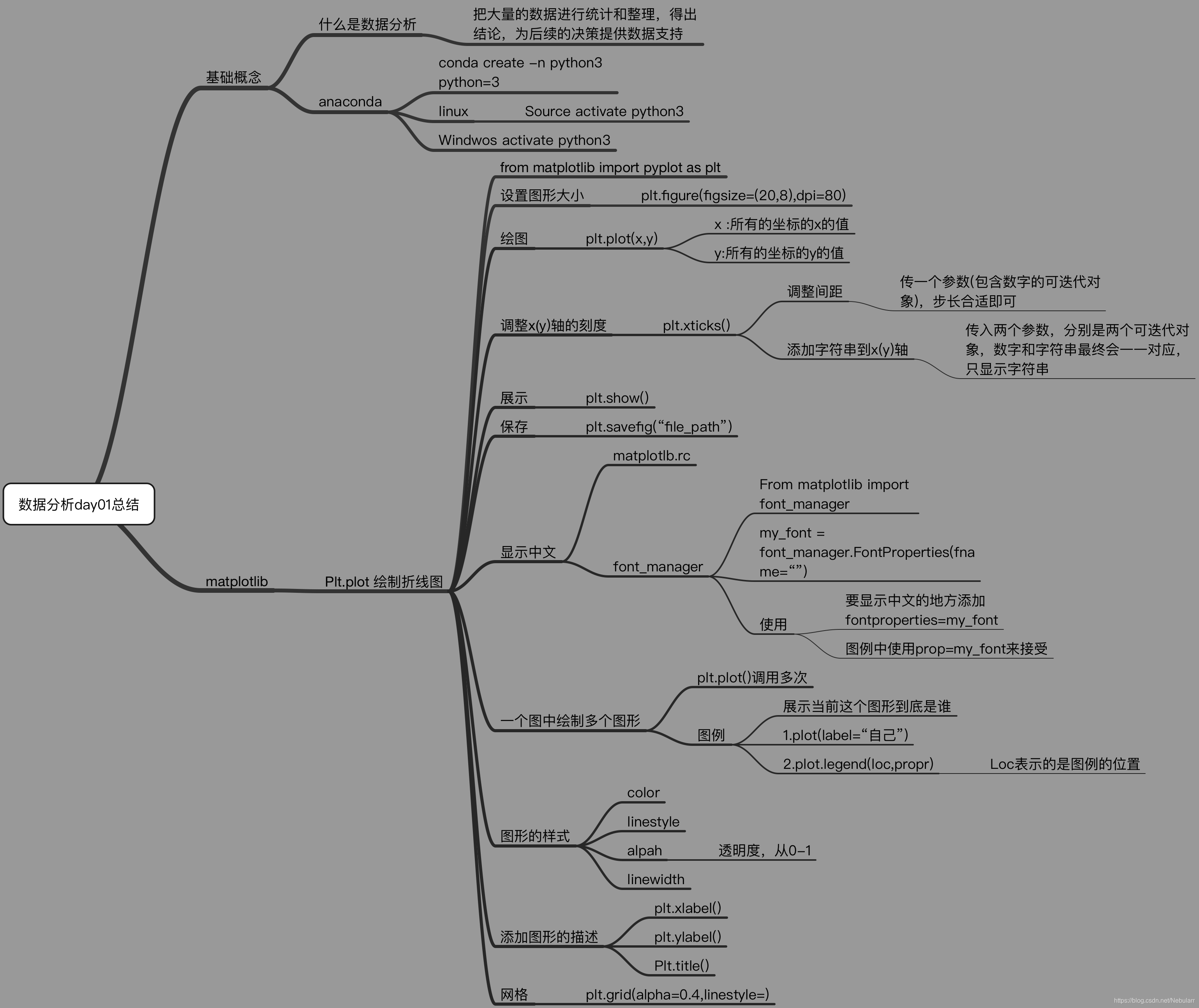

总结

后记

Python3 range() 函数返回的是一个可迭代对象（类型是对象），而不是列表类型， 所以打印的时候不会打印列表。

https://www.jianshu.com/p/f796f12555f6
