第七章存储系统

文章目录

第七章存储系统

链接： https://pan.baidu.com/s/1WyftXZzso0_ePWaMDDCUPw
提取码：hu2b

7.1 存储系统的层次结构

7.1.1 存储系统的层次结构概述

7.1.1从单级存储器到多级存储器
1．从用户的角度来看，存储器的三个主要指标:
容量、速度和价格（指每位价格）
2．人们对这三个指标的要求
容量大、速度快、价格低

3.三个要求是相互矛盾的

速度越快，每位价格就越高;
容量越大，每位价格就越低;
容量越大，速度越慢。

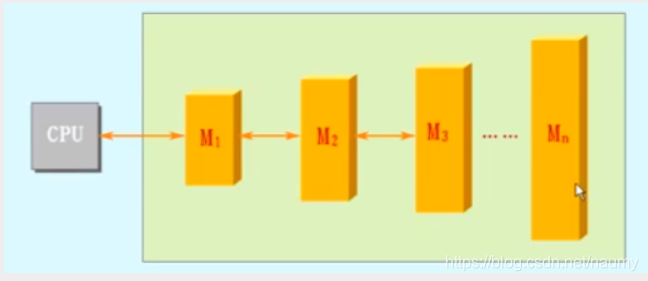

多级存储层次

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Qzk5gIyY-1599041441214)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20200829154626531.png)]$

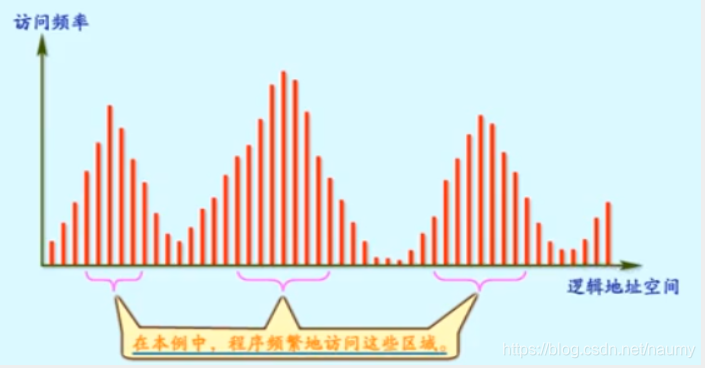

程序访问的局部性原理

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ApZLBRSO-1599041441216)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20200829154718525.png)]$

7.1.2 存储系统的性能参数

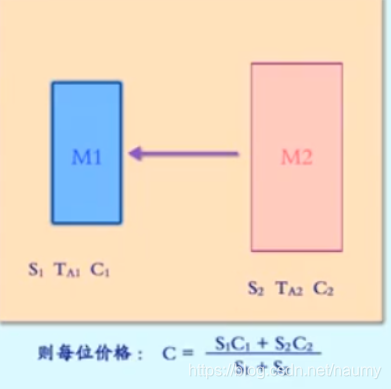

平均每位价格C1

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-eHQoj9Og-1599041441220)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20200829155038714.png)]$

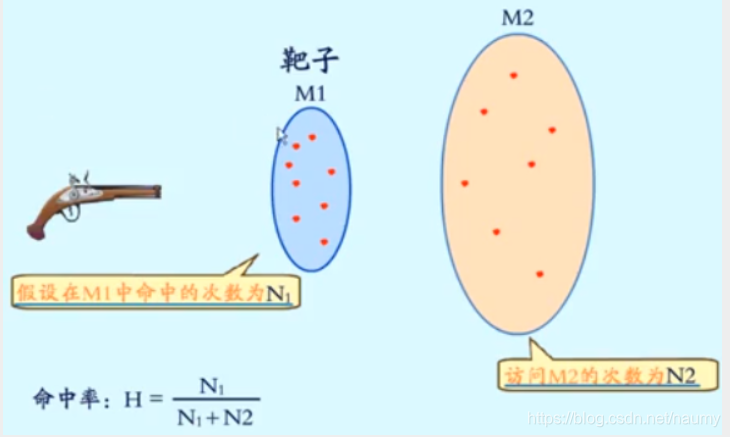

命中率H

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-MygPJ845-1599041441223)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20200829155129818.png)]$

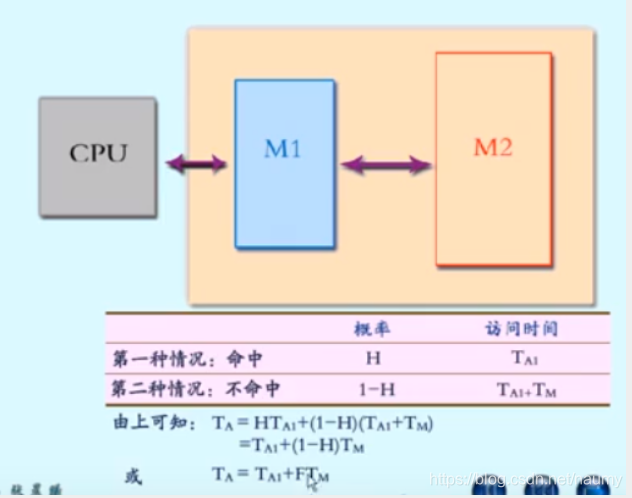

平均访问时间T（A）

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-L7yBn0xA-1599041441224)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20200829155347202.png)]$

7.1.3 三级存储系统

“Cache一主存”和“主存一辅存”层次
从主存的角度来看

“Cache—主存”层次:弥补主存速度的不足
“主存一辅存”层次:弥补主存容量的不足

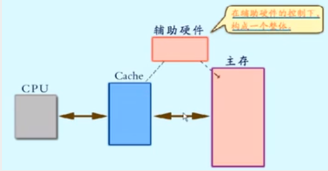

1.“Cache----主存”层次

主存与CPU的速度差距
“Cache一主存”层次

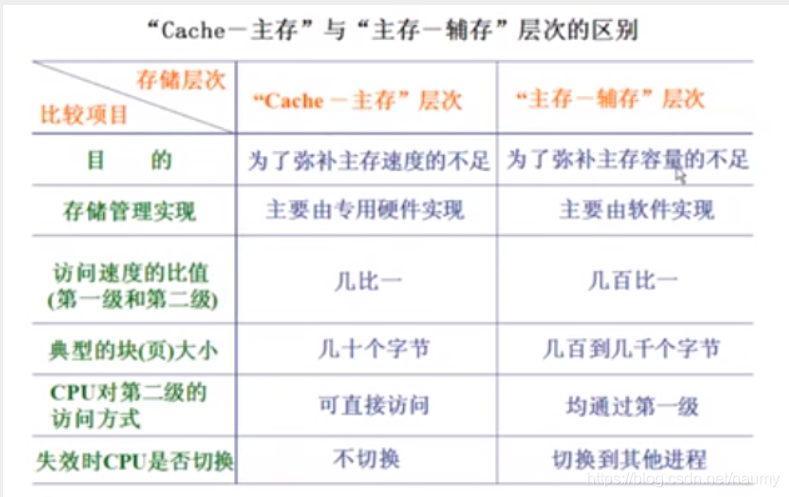

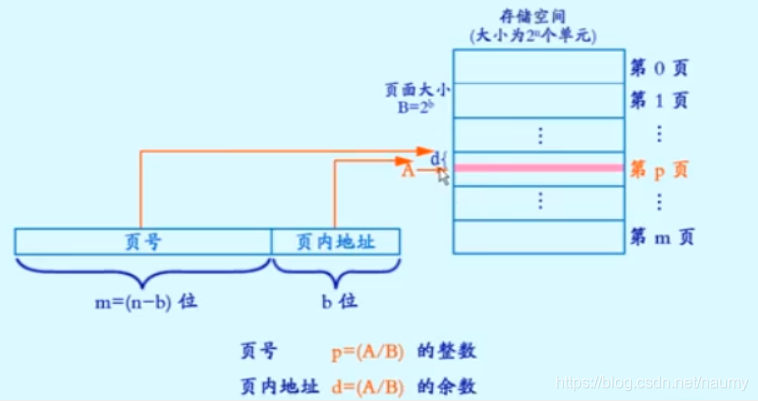

2.“主存一辅存”层次

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-dWoNl2Pc-1599041441226)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20200829160336190.png)]$

7.1.4 存储层次的四个问题

映像规则查找算法替换算法写策略

7.2 Cache的基本知识

7.2.1 基本结构和原理

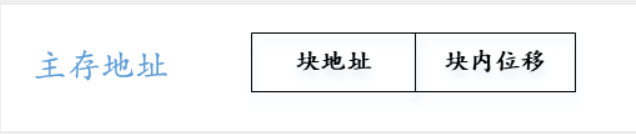

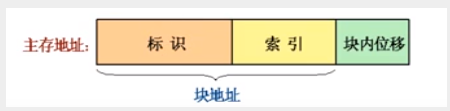

Cache是按块进行管理的。Cache和主存均被分割称大小相同的块。信息以块为单位调入Cache。相应的，CPU的访存地址被分割成两部分：块地址和块内位移。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Rq7lsuL9-1599041441227)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20200829162024284.png)]$

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-1FYVEZ0T-1599041441228)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20200829162701318.png)]$

7.2.2 映像规则

1.全相联映象

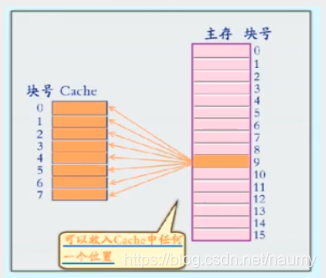

全相联:主存中的任一块可以被放置到Cache中的任意一个位置。

对比: 阅览室位置——随便坐

特点: 空间利用率最高，冲突概率最低，实现最复杂。

2．直接映象

直接映象:主存中的每一块只能被放置到Gache中唯一的一个位置。

举例：(循环分配）
对比: 阅览室位置——只有一个位置可以坐
特点: 空间利用率最低，冲突概率最高，实现最简单。

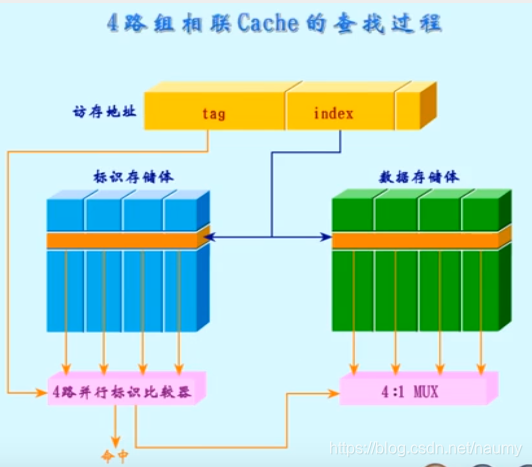

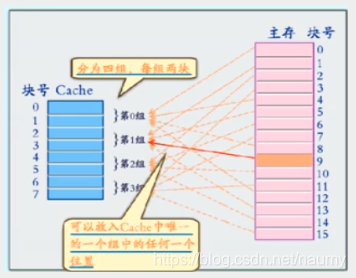

3.组相联

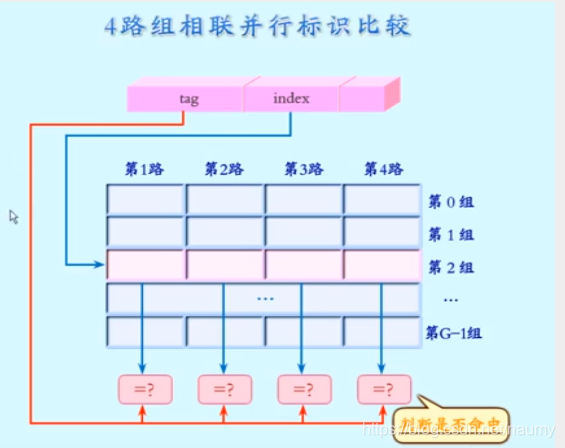

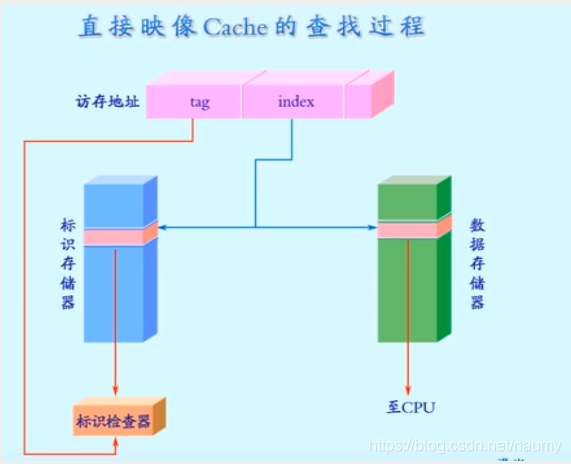

7.2.3 查找算法

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-WjsANHf1-1599041441230)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20200829163827123.png)]$

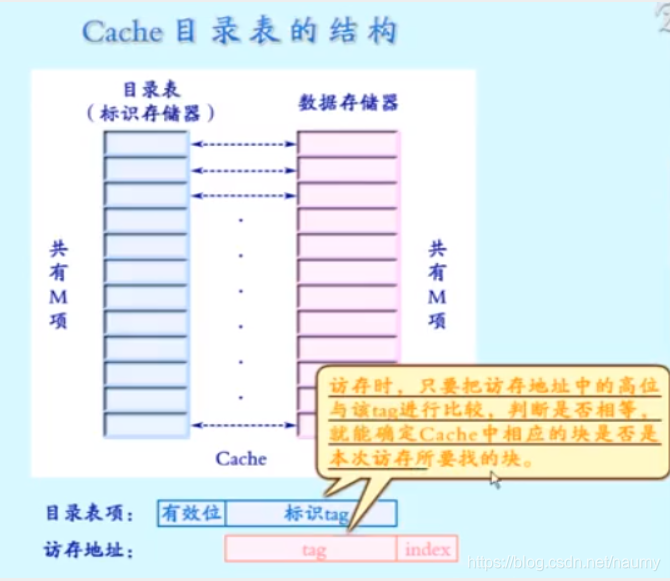

1.通过查找目录表来实现
目录表的结构

主存块的块地址的高位部分，称为标识。
每个主存块能唯一地由其标识来确定

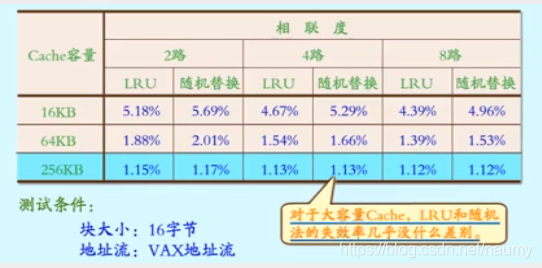

7.2.5 替换算法

3种替换策略
随机替换 随机选择被替换的一块

硬件容易实现，需要随机数产生器
均匀使用一组中的各块
可能替换即将被访问的那一块

最近最少使用Least-recently used(LRU) 选择一组中最近最少被访问的块作为被替换块

假定最近被访问的块很可能会一再访问
Cache中需要额外的位记录访问历史

先进先出(FIFO)选择一组中最先进入cache的一块

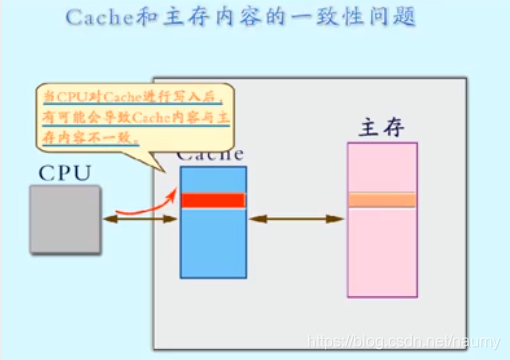

7.2.6 写策略

两种写策略的比较
写回法的优点: 速度快，所使用的存储器，带宽较低。
**写直达法的优点: ** 易于实现，一致性好。

采用写直达法时，若在进行“写”操作的过程中CPU必须等待，直到“写”操作结束。则称CPU写停顿。

减少写停顿的一种常用的优化技术: 采用写缓冲器

“写”操作时的调块
按写分配(写时取)
写失效时，先把所写单元所在的块调入Cache，再行写入。
不按写分配(绕写法)
写失效时，直接写入下一级存储器而不调块。

写策略与调块

写回法———按写分配

写直达法———不按写分配

7.2.7 Cache性能分析

1.失效率

与硬件速度无关
容易产生一些误导

2．平均访存时间

平均访存时间=命中时间＋失效率×失效开销

3．程序执行时间

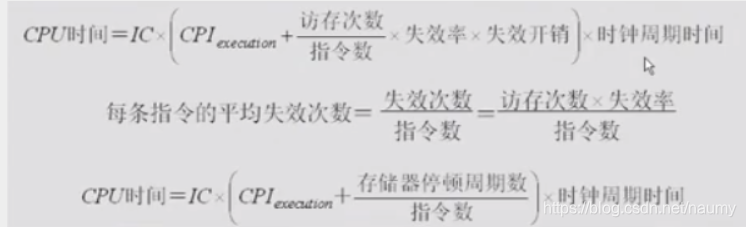

CPU时间=〔CPU执行周期数+存储器停顿周期数）×时钟周期时间
其中:

存储器停顿时钟周期数=“读”的次数×读失效率×读失效开销＋“写”的次数×写失效率×写失效开销
存储器停顿时钟周期数=访存次数×失效率×失效开销

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-3YBeJwld-1599041441231)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20200830091245573.png)]$

7.2.8 改进Cache性能

1.降低不命中率 2.减少不命中开销 3.减少命中时间

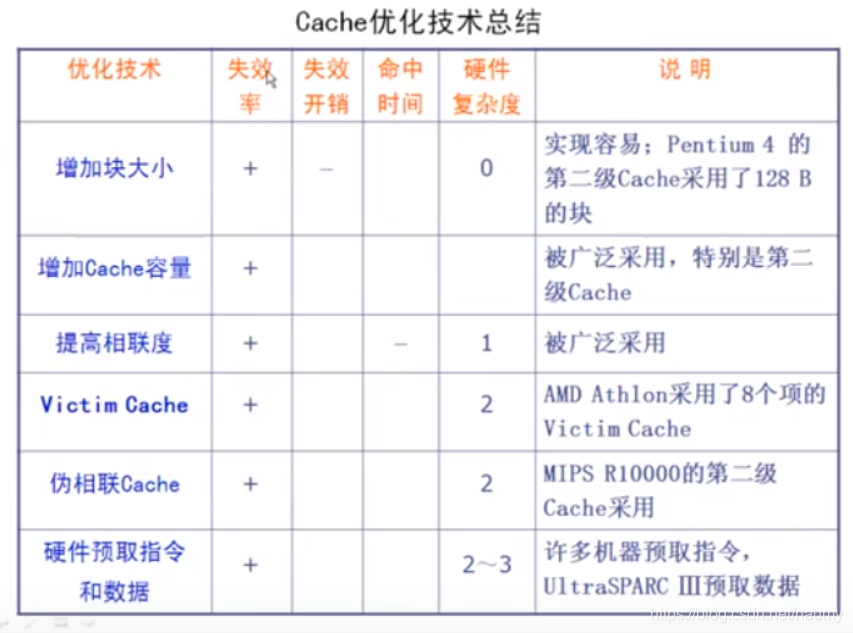

7.3 降低Cache的不命中率

7.3.1 三种类型的不命中

1.三种失效(3C)

强制性失效(Compulsory miss)当第一次访问一个块时，该块不在Cache中，需从下一级存储器中调入Cache，这就是强制性失效。(冷启动失效，首次访问失效)

容量失效(Capacity miss )
如果程序执行时所需的块不能全部调入Cache中，则当某些块被替换后，若又重新被访问，就会发生失效。这种失效称为容量失效。

冲突失效(Conflict miss)
在组相联或直接映象Cache中，若太多的块映象到同一组(块)中，则会出现该组中某个块被别的块替换(即使别的组或块有空闲位置)，然后又被重新访问的情况。这就是发生了冲突失效。(碰撞失效，干扰失效)

可以看出

相联度越高，冲突失效就越少;
强制性失效和容量失效不受相联度的影响;
强制性失效不受Cache容量的影响，但容量失效却随着容量的增加而减少;
表中的数据符合2:1的Cache经验规则，即大小为N的直接映象Cache的失效率约等于大小为N/2的2路组相联Cache的失效率。

减少三种失效的方法
强制性失效:增加块大小，预取(本身很少)
容量失效:增加容量(抖动现象）
冲突失效:提高相联度(理想情况:全相联）
许多降低失效率的方法会增加命中时间或失效开销

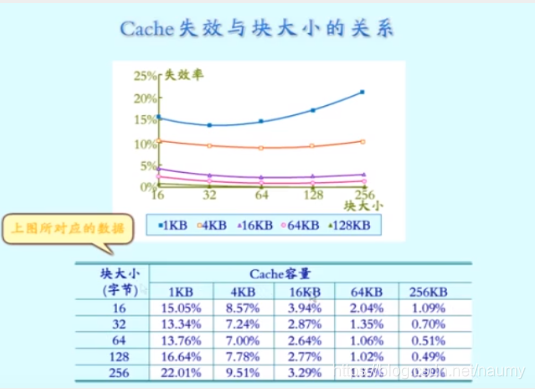

7.3.2 增加Cache块大小

降低不命中率最简单的方法是增加块大小

增加块大小会产生双重作用：

增加了空间局部性
减少了Cache块中的数目，所以有可能会增加冲突不命中

在块大小比较小的情况下，上述的的第一种作用超过第二种作用，从而使不命中率下降。但等到块大小较大时，第二种作用超过了第一种作用，就反而使不命中率上升了。此外，增加块大小也会增加不命中开销。

7.3.3 增加Cache容量

缺点：增加成本，还可能增加命中时间

7.3.4 提高相联度

一般来说，改进访存时间的某一方面是以增加另一方面为代价的。例如，增加块大小会增加不命中开销，而提高相联度则是以增加命中时间为代价的。

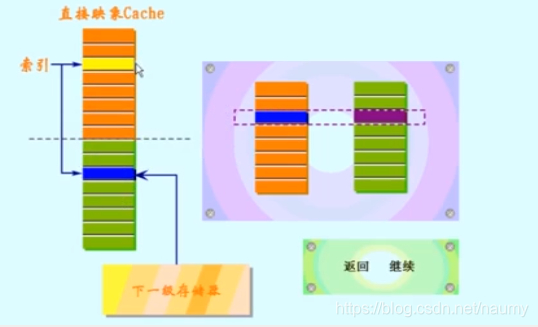

7.3.5 伪相联Cache

既能获得多路组相联的低不命中率，又能保持直接映像cache的命中速度。

7.3.6 硬件预取

1.指令和数据都可以预取
2.预取内容既可放入Cache，也可放在外缓冲器中。例如:指令流缓冲器
3.指令预取通常由Gache之外的硬件完成

4.预取效果
Joppi的研究结果

指令预取（4KB，直接映象Cache，块大小=16B)

1个块的指令流缓冲器:捕获15%～25%的失效
4个块的指令流缓冲器:捕获50%
16个块的指令流缓冲器:捕获72%

数据预取(4KB,直接映象Cache)
1个数据流缓冲器:捕获25%的失效
还可以采用多个数据流缓冲器

7.3.7 编译器控制的预取

在编译时加入预取指令，在数据被用到之前发出预取请求。
1．预取有以下几种类型:
寄存器预取:把数据取到寄存器中。
Cache预取:只将数据取到Cache中。
故障性预取:在预取时，若出现虚地址故障或违反保护权限，就会发生异常。
非故障性预取:在遇到这种情况时则不会发生异常，因为这时它会放弃预取，转变为空操作。

7.3.8 编译优化

程序代码和数据重组
内外循环交换
分块

7.3.9 牺牲Cache

牺牲Cache中存放因冲突而被替换出去的那些块（即“牺牲者”）

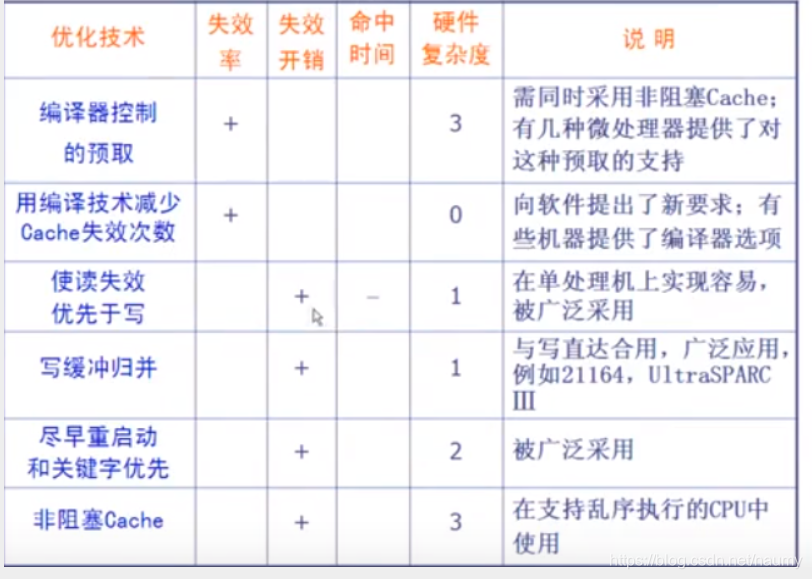

7.4 减少Cache的不命中开销

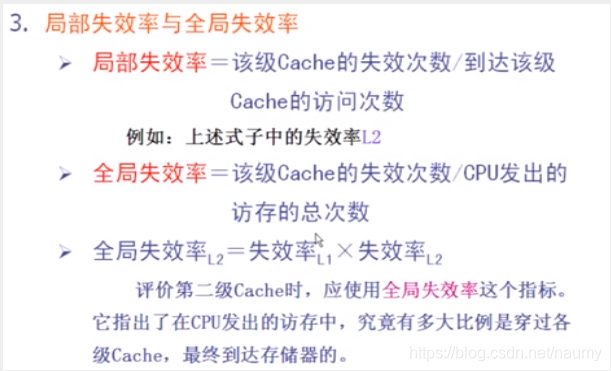

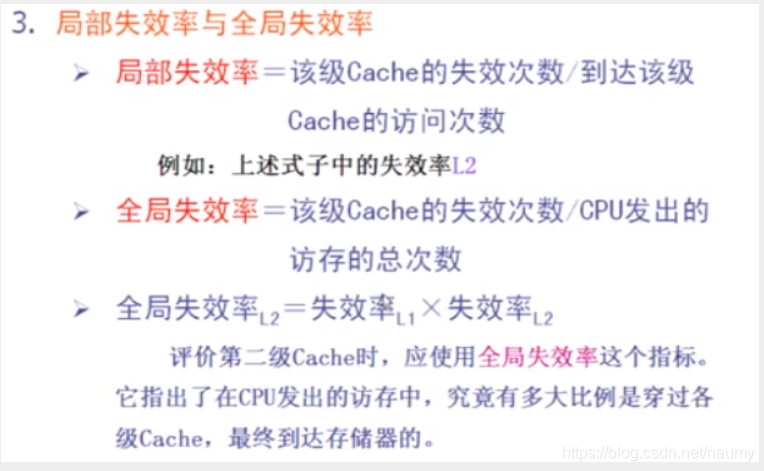

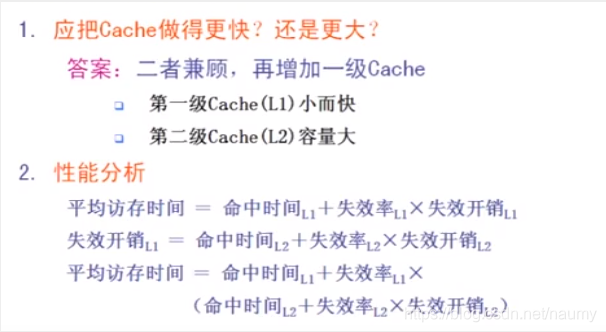

7.4.1 采用两级Cache

7.4.2 让读不命中优先于写

1.Cache中的写缓冲器导致对存储器访问的复杂化

写缓冲器进行的写入操作是滞后进行的，所以该缓冲器也被称为后行写数缓冲器。

7.4.3 写缓冲合并

为了减少访问所花费的时间，写直达cache一般都采用一个写缓冲器。如果该缓冲器不满，就可以把数据和相应地址写入该缓冲器。从CPU的角度来看，这个写操作就算是完成了，CPU可以继续执行后面的指令，而写缓冲器则负责将其写入存储器。

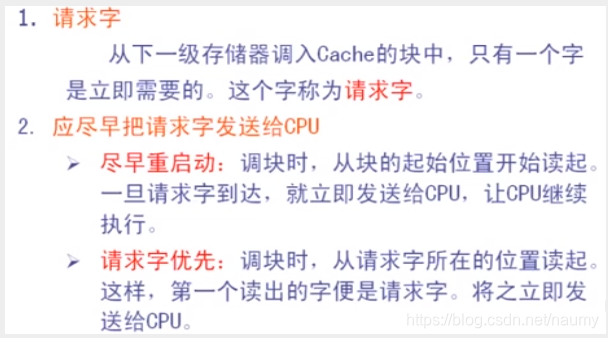

7.4.4 请求字处理技术

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-3CQkGF6b-1599041441232)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20200830102311520.png)]$
在这里插入图片描述

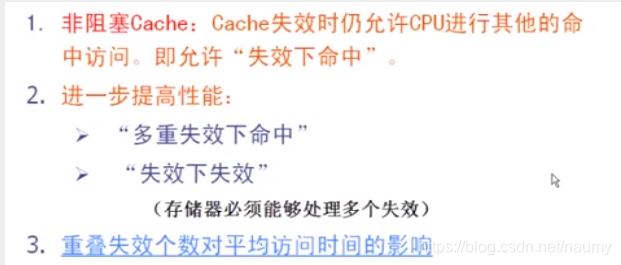

7.4.5 非阻塞Cache技术

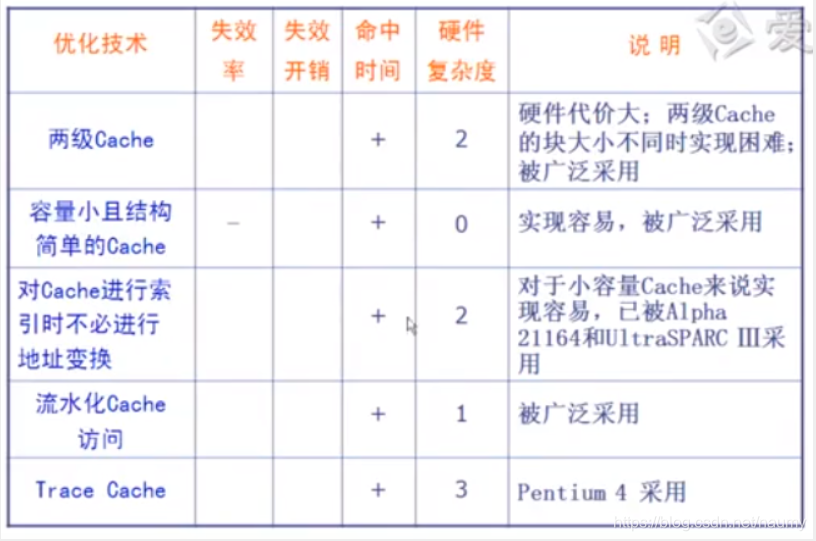

7.5 减少命中时间

7.5.1 容量小，结构简单的cache

命中时间直接影响到处理器的时钟频率。在当今的许多计算机中，往往是Cache的访问时间限制了处理器的时钟频率。

1．硬件越简单，速度就越快。
2．应使Cache足够小，以便可以与CPU一起放在同一块芯片上。

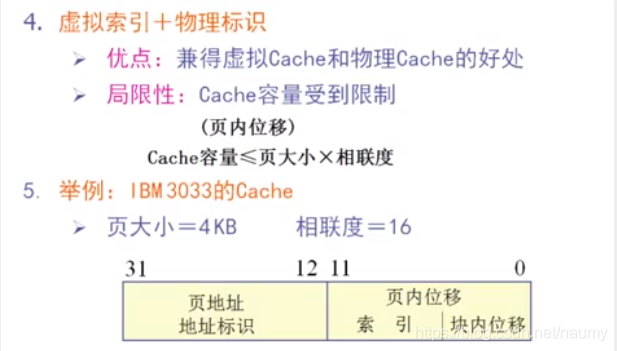

7.5.2 虚拟cache

1．虚拟Cache
访问Cache的索引以及Cache中的标识都是虚拟地址(一部分)。
2．物理Cache
使用物理地址的传统Cache。

7.5.3 cache访问流水化

1.对第一级Cache的访问按流水方式组织
2.访问Cache需要多个时钟周期才可以完成
例如

Pentium访问指令Cache需要一个时钟周期
Pentium Pro到PentiumⅢ需要两个时钟周期
Pentium4则需要4个时钟周期

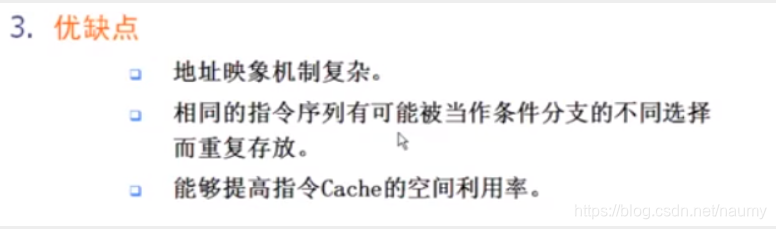

7.5.4 踪迹cache

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-CH2fOFd3-1599041441233)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20200830103950619.png)]$
在这里插入图片描述
