明远智睿IMX8Mmini-CB240参数特性

IMX8Mmini-CB240核心板详细参数解析
最新推荐文章于 2023-09-05 10:28:15 发布
原创 最新推荐文章于 2023-09-05 10:28:15 发布 · 569 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文深入探讨了明远智睿IMX8Mmini-CB240核心板的参数特性，涵盖了其处理器配置、内存容量、接口选项以及在工业应用中的优势。

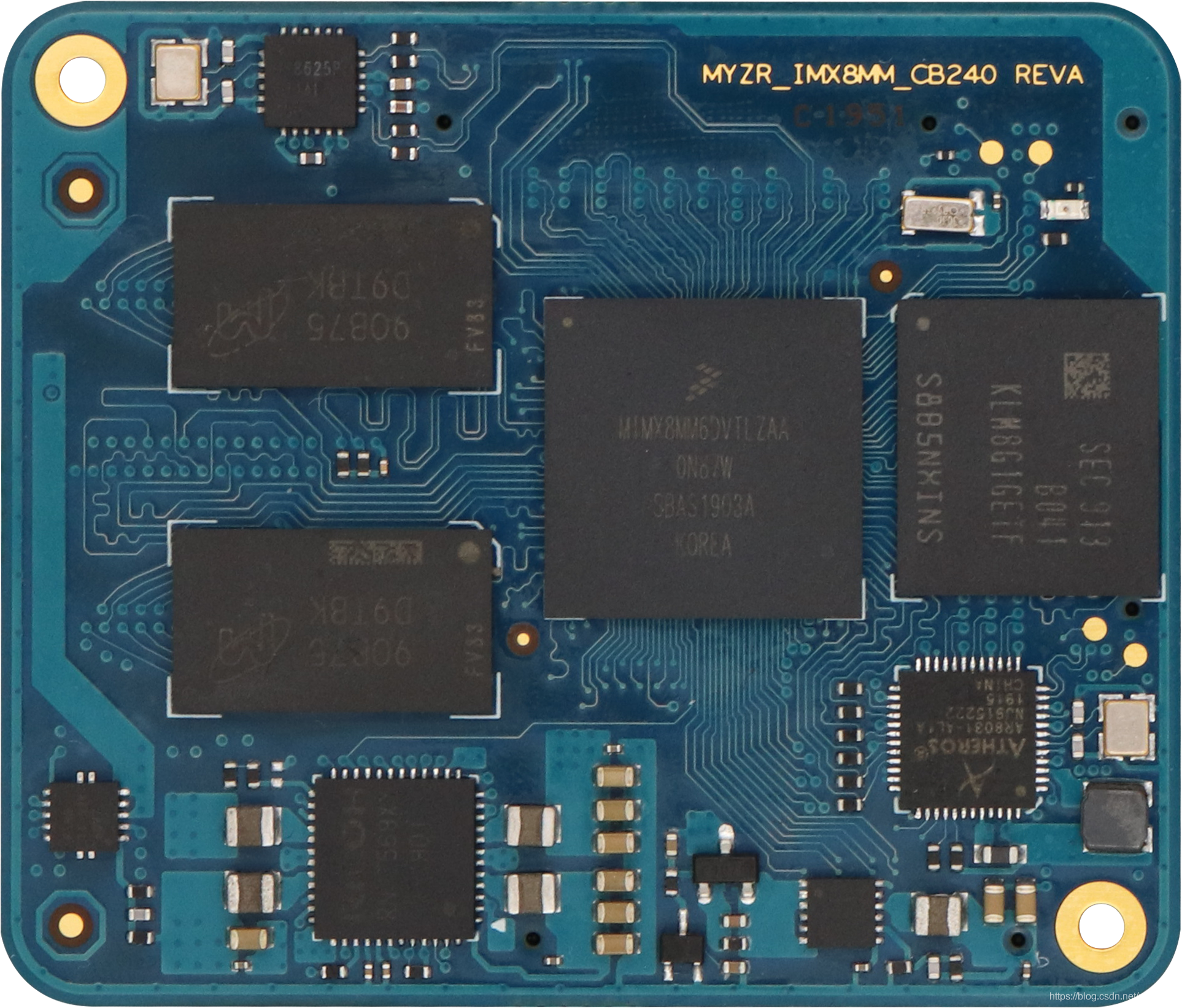

型号MYZR-IMX8Mmini-CB240
CPUNXP I.MX8Mmini
内存双通道16bit DDR4 2G/4G
存储8G/16G eMMC
额定功率3.3V⎓ 5A
工作温度0℃~70℃（商业级），-40℃~85℃（工业级）
存储温度-60℃~125℃

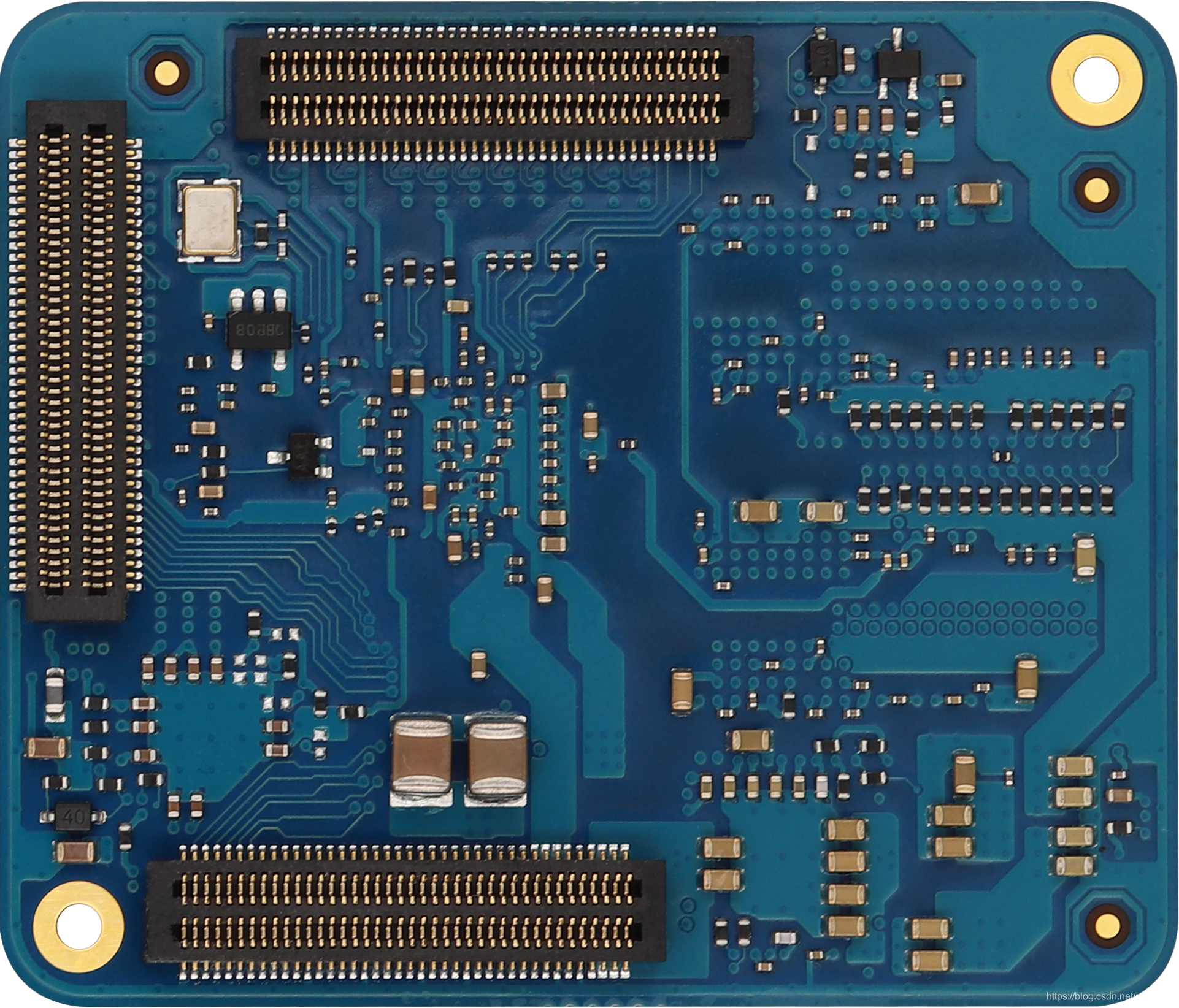

封装尺寸44.2*52mm（板厚1.2mm），0.5mm板对板连接（3*80pin）
性能参数四核Arm Cortex-A53，频率高达1.8GHz；单核通用Cortex-M4，用于低功耗处理；具备3D GPU和2D GPU，以及VPU

接口规格最大可配置接口数描述
通讯接口Ethernet11路10/100/1000Mbps以太网
USB22路USB2.0 OTG接口
UART44路UART,每路高达4.0Mbps
PCIe11路PCIe Gen2.0
I2C44路I2C,最高支持400 kbps
SPI33路eCSPI,每个高达52Mbps
PWM44路16位计数器，4x16 FIFO
外部存储接口NAND18位NAND闪存
FlexSPI1外部串口存储设备
SD3.0/SDIO1EMMC版本5.1,SD/SDIO版本3.0
多媒体DSI-MIPI11路4通道MIPI显示接口，高达1.5Gbps
CSI-MIPI11路4通道MIPI摄像头接口，高达1.5Gbps
SAI55路 I2S/SAI/AC97/TMD
S/PDIF11路S/PDIF立体声收发器，支持收发
内核版本：Linux-4.14.98
操作系统：Linux，Android-9.0
广泛的商业、工业应用领域：包括各类音视频应用、智能充电桩、广告机、新零售自动售货/售票机、人机互动查询及业务办理机、车联网、电力物联网、智慧灯杆、智慧楼宇、智慧医疗、智能交通、智慧城市等领域
