远程红外测温检测仪概要设计

1. 需求规定
2、接口设计
- 2.1 对外接口设计
- 2.2 内部接口设计
3、出错处理设计

1. 需求规定

支持红外和可见光视频显示，且具备多路视频设备的扩展性
具备报警功能。对发热旅客、携带高温物体、未带口罩或人群过度密集等进行自动报警功能
具备鼠标移动测温功能。
具备一定的存储能力和数据同步。需要记录历史数据，并提供历史查询分析功能，能够同步本地和服务器历史数据。
具备设备管理功能。可添加、修改和删除视频设备。
具备系统设置和图像调试功能。主要可以对报警参数、屏蔽区域、黑体区域、图像配置、测温参数、存储位置和存储空间等进行设置。
红外设备相关代码作为sdk输出，并提供demo和说明文档。

1.2 运行环境

支持Windows 7以上

1.3 基本设计

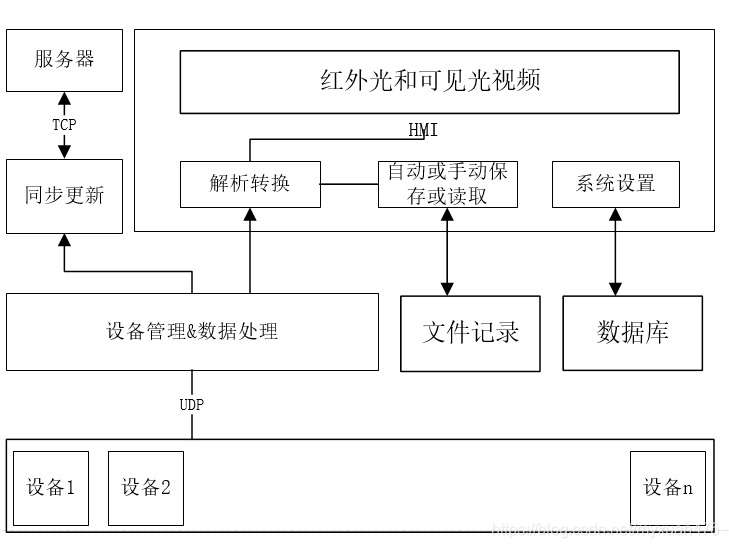

1.3.1 设计框架图

1.3-1 设计框架图

1.3.2 设备管理与数据处理

该模块负责管理外围红外摄像设备，设备连接断开、设备添加删除、设备保存查询、数据传输、数据同步、数据转换、数据存储等。

设备连接后处理流程:

如果服务器要求数据同步，还需要将每帧数据上传到服务端。
关闭视频流程:

1.3.3 文件记录

负责历史记录文件的存储和搜索，确保数据正确完整。保存历史视频、历史报警、手动存储的画面等。

1.3.4 数据库

负责各种配置参数、设备信息的存取。

1.3.5 交互界面（HMI）

界面设计

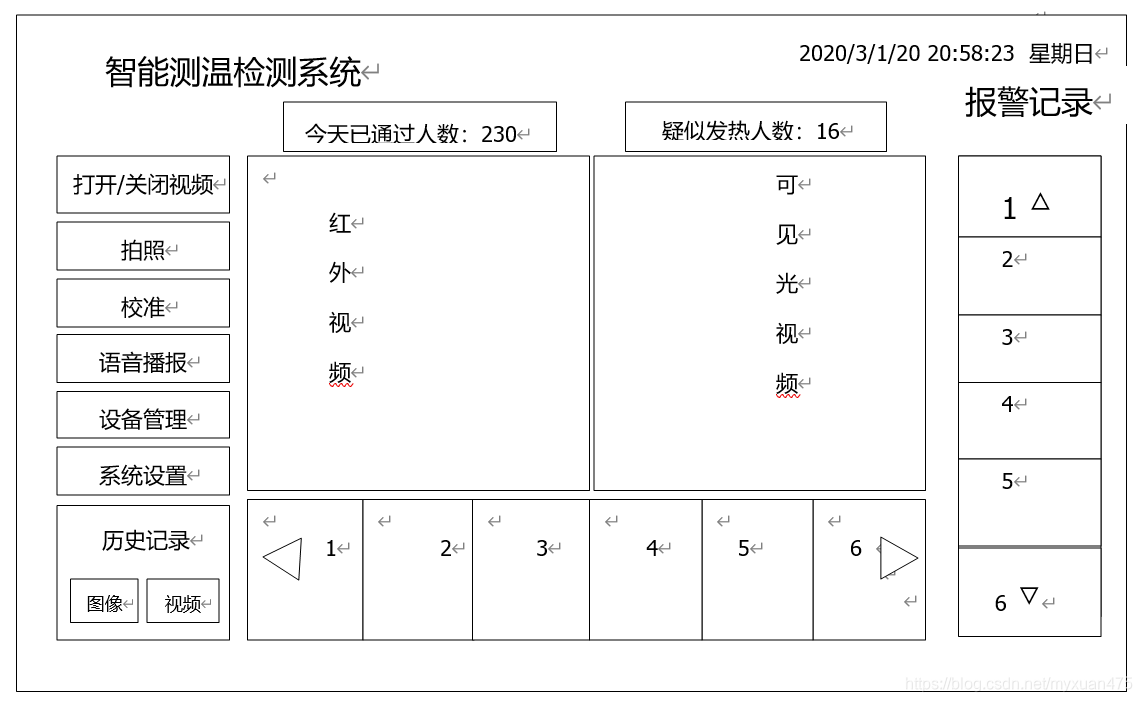

界面示意图:

功能说明

打开/关闭视频
打开视频开始接收红外摄像设备数据，并实时显示视频。关闭视频停止数据接收。
拍照
截取当前画面并展示在报警列表当中。
语音播报
用语音播报的方式自动提醒，或手动提醒
设备管理
设备管理页面会显示数据库中之前已经连过的设备列表。用户可对列表中设备进行删除或修改通信参数等操作。
用户还可以进行搜索设备，对搜索到的新设备可以添加进来。

系统设置
系统设置包括报警参数、屏蔽区域、图像校准、测温参数、历史记录等几个方面。

设置内容	相关参数	描述
报警设置	是否允许报警、报警温度范围、报警灵敏度	只有不在温度范围内的才报警
屏蔽区域		用户在场景中选择区域，保存后该区域不报警
图形校准		选择可见光和红外光三对配准点进行校准
红外设置	色带选择、调焦、快门补偿	红外光图像设置
可见光设置	焦距、变倍	可见光图像设置
历史记录	报警图片存储路径、视频存储路径、本地存储最大天数	设置历史记录存储路径等，当超过本地存储最大天数将优先上传到服务器，然后删除过期记录
数据库设置	备份、恢复	可对数据库进行备份，如果损害可从备份数据库恢复

历史记录
记录视频和报警图片，提供搜索和简单介绍，方便用户分析。
鼠标跟踪测温
当鼠标在可见光或红外光画面上移动时实时测量体温。

2、接口设计

2.1 对外接口设计

本项目将设备管理和数据处理部分向外提供接口。
参照下方接口

//初始化红外设备
extern "C" ZJTYTech_API int __stdcall ZJTYTech_Init();

//打开红外设备
extern "C" ZJTYTech_API int __stdcall ZJTYTech_Open(int userId, LPDEVICE_INFO pDeviceInfo,PDEVICE_RECEIVEDATA_CALLBACK pReceiveDataCallBack, void *pUserData);

//重连红外设备
extern "C" ZJTYTech_API int __stdcall ZJTYTech_Reconnect(int userId, LPDEVICE_INFO pDeviceInfo);
// 关闭设备
extern "C" ZJTYTech_API void __stdcall ZJTYTech_Close(int userId);

//串口通信
extern "C" ZJTYTech_API void  __stdcall ZJTYTech_SerialSend(int userId,DWORD dwCommand, char *lpInBuffer,DWORD dwInBufferSize);

//获取专家菜单
extern "C" ZJTYTech_API void  __stdcall  ZJTYTech_GetExpertMenu(int userId,LPEXPERTMENU pExpertMenu);

//获取测温参数
extern "C" ZJTYTech_API void  __stdcall  ZJTYTech_GetMeasureTemptrParam(int userId,LPMEASURETEMPTR pMeasureTemptr,int pageIndex);

// 搜索设备IP地址
extern "C" ZJTYTech_API int __stdcall ZJTYTech_SearchDevice(PDEVICE_SEARCH_CALLBACK pDeviceFindNotify, void *pUserData);

// 停止设备搜索
extern "C" ZJTYTech_API void __stdcall ZJTYTech_StopSearch();

// 修改网络参数
extern "C" ZJTYTech_API int __stdcall ZJTYTech_ModifyNetwork(LPDEVICE_INFO pOldDeviceInfo,LPDEVICE_INFO pNewDeviceInfo, void *pUserData);

// 保存已修改网络参数
extern "C" ZJTYTech_API int __stdcall ZJTYTech_SaveNetwork(LPDEVICE_INFO pNewDeviceInfo , void *pUserData );

// 设置测温参数
extern "C" ZJTYTech_API void __stdcall ZJTYTech_SetMeasureParameter(int iUserId, double dA, double dB, double dC, double dD,int pageIndex);
