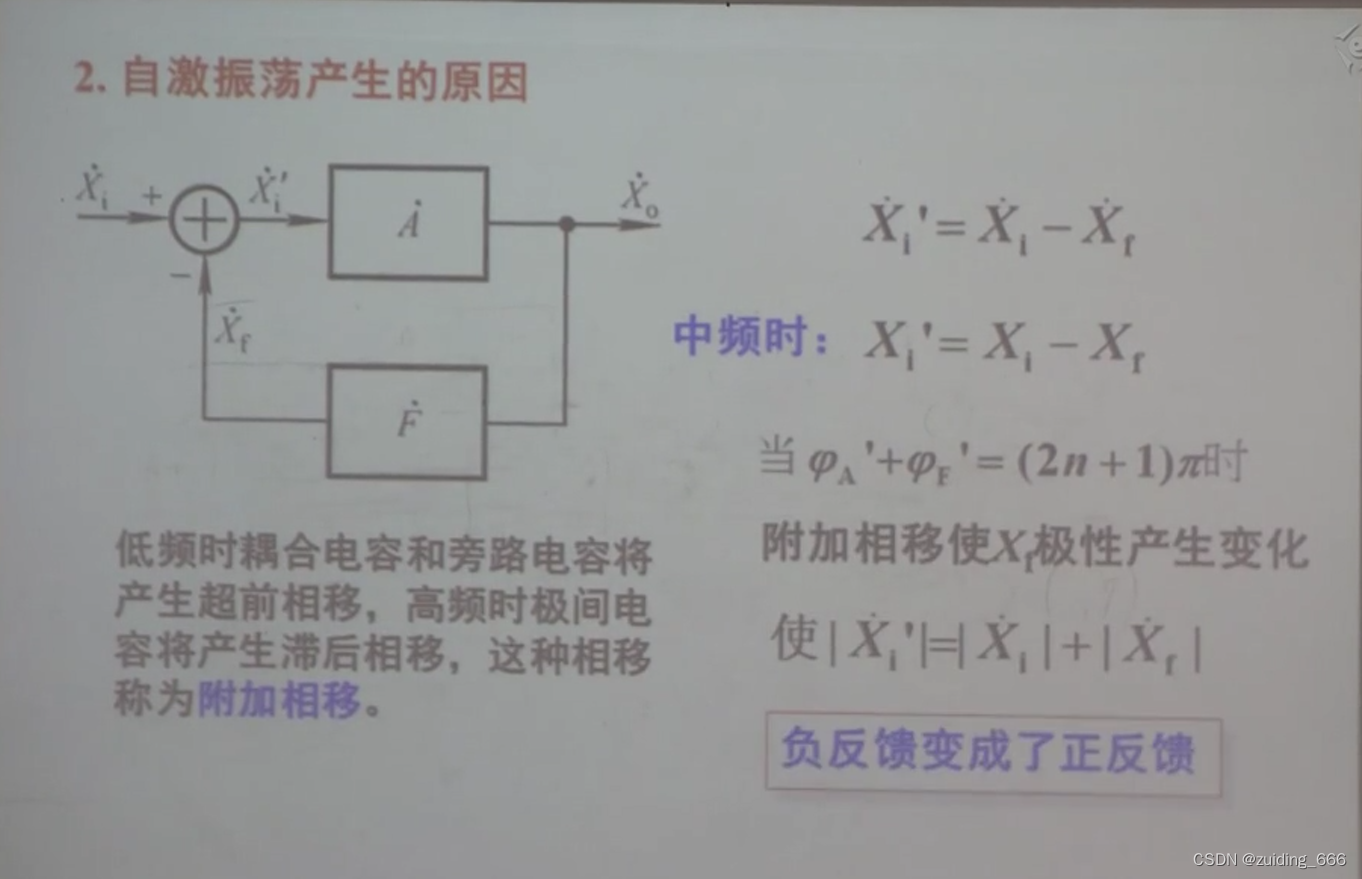

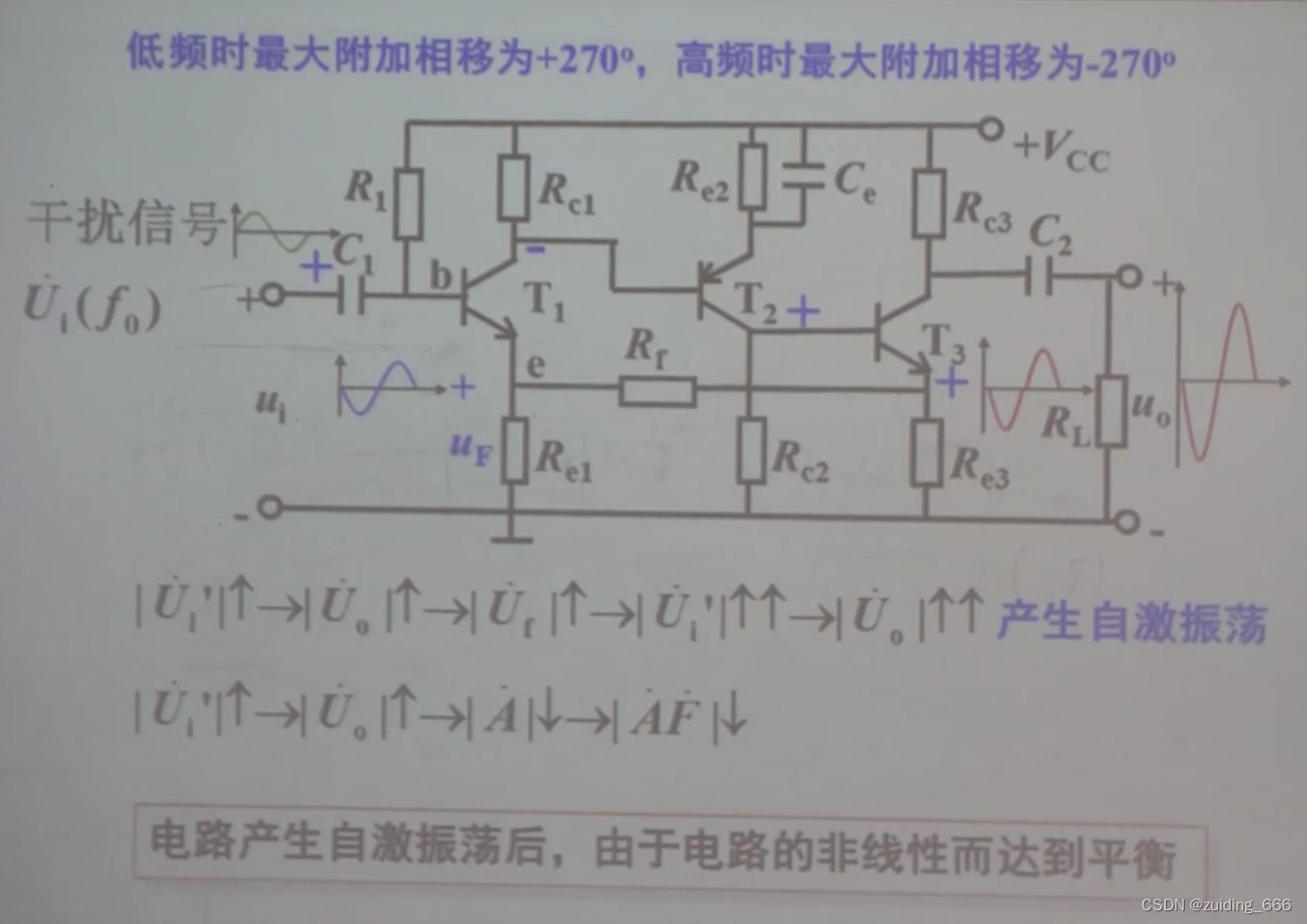

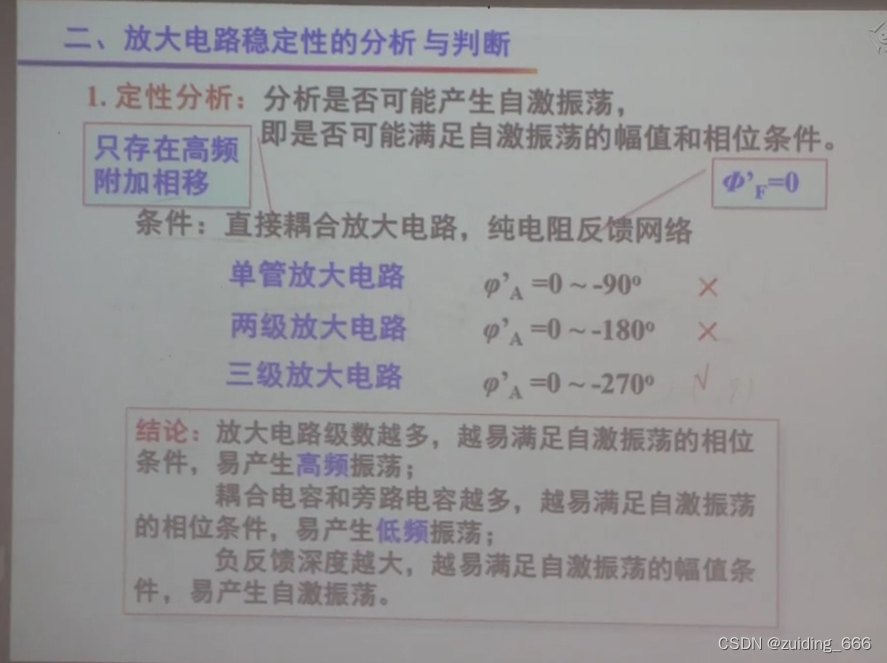

本文详细解释了一阶RC滤波器的传递函数，探讨了负反馈在放大电路中的作用，包括如何推导深度负反馈的条件，以及自激振荡产生的原因和抑制方法。重点介绍了如何通过调整反馈电阻和跨接电容来控制放大电路的稳定性。

一阶RC高通滤波器传递函数推导
一阶RC低通滤波器带载情况下的频率特性表达式
一阶RC低通带载和空载状况下的幅频特性曲线，
理想运放的输出电阻怎么推出趋近于0？
是负反馈让运放满足虚短虚断还是在运放满足虚短虚断的前提下引入负反馈？
虚断是因为运放本身输入阻抗很大，负反馈和高电压增益导致了虚短。是负反馈让运放满足虚短虚断还是在运放满足虚短虚断的前提下引入负反馈？ - 知乎
为什么说运放只要引入负反馈就一定是深度负反馈？

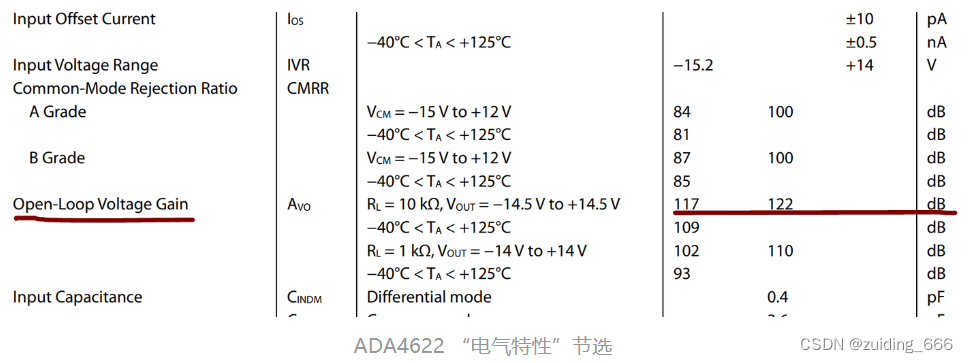

1> 主要原因还是因为集成运放的开环增益非常大。Xo=A/(1+AF)* Xi, Xf=AF/(1+AF)*Xi=F/(1/A+F)*Xi, 运放的增益都是非常大的，如图所示接近一百万倍。1/A 很小可忽略，所以Xf≈Xi, 满足虚短，同时满足深度负反馈。
2> 对深度负反馈来说，A(f)=1/F, 进一步转化得 Xi=Xf。当Xi=Xf时，也可转化得到Af=1/F。说明只要满足其中一条，另一条也成立。同时说明Xi=Xf时，也是深度负反馈。

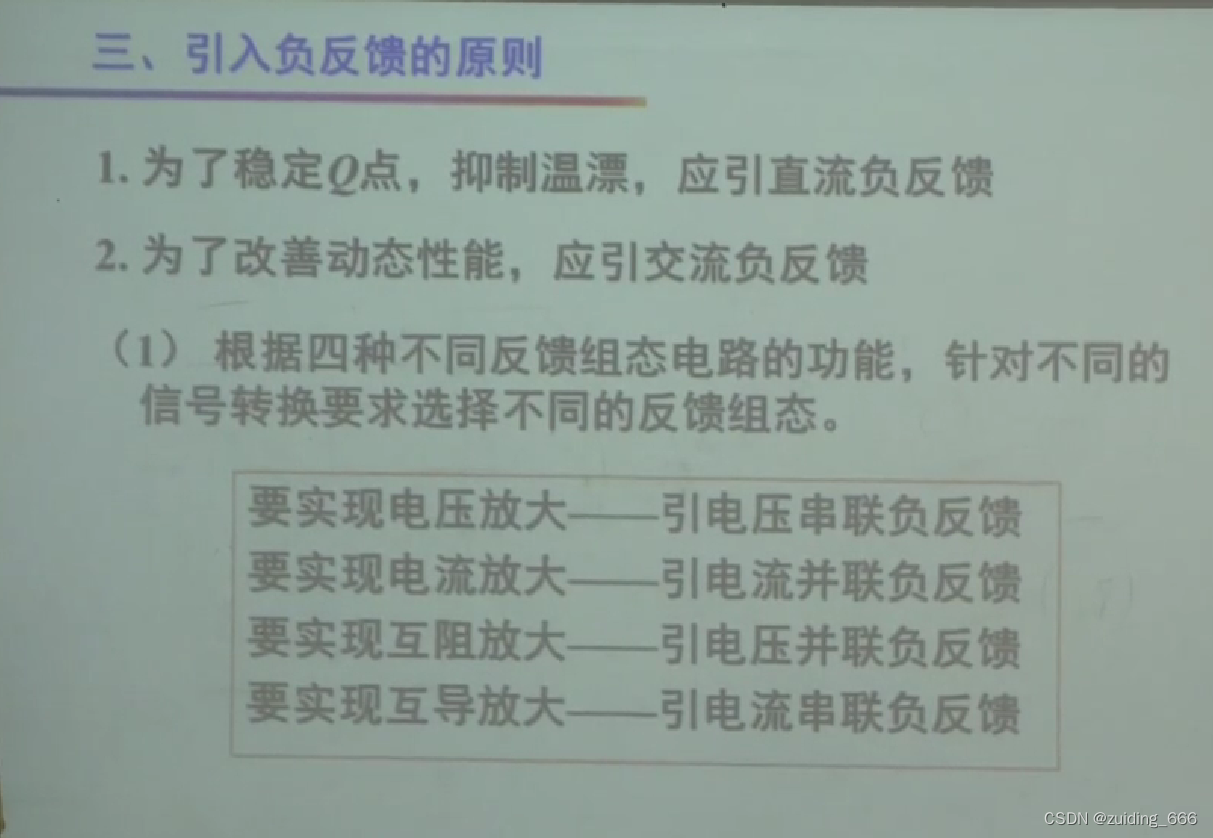

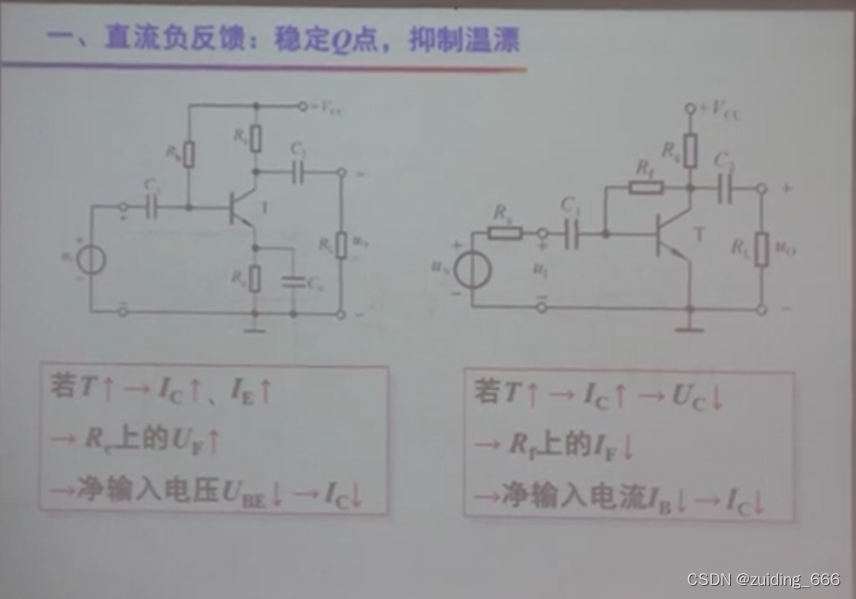

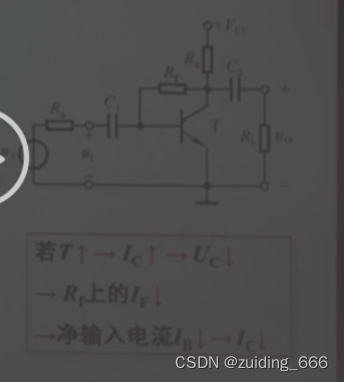

为什么集成运放只要反馈是引到反相端就一定是负反馈？
为什么运放只要引入负反馈，输出和输入就一定是线性的关系？

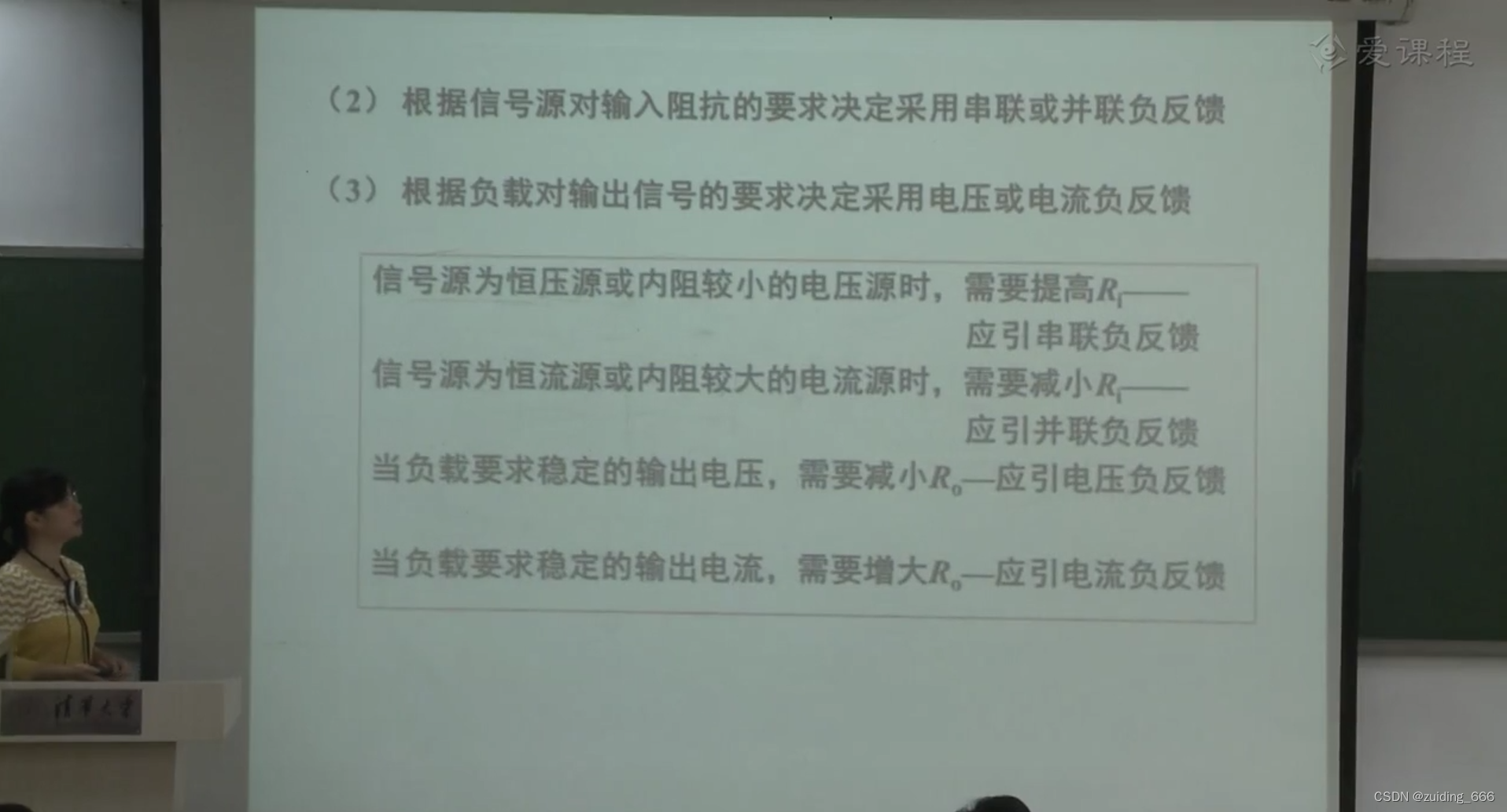

集成运放电压负反馈电路的输出电阻为什么近似为0？
1)&n
