RTP视频码流分析

先给自己打个广告，本人的微信公众号正式上线了，搜索:张笑生的地盘，主要关注嵌入式软件开发，股票基金定投，足球等等，希望大家多多关注，有问题可以直接留言给我，一定尽心尽力回答大家的问题

一 what

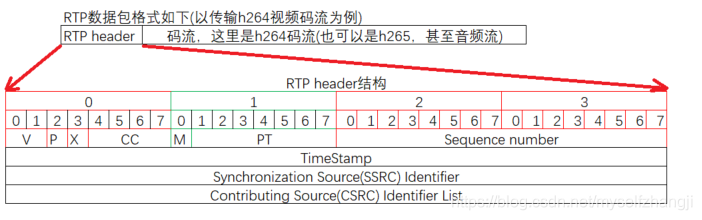

一个rtp码流是由rtp header和stream组成的，如下：

1. rtp固定header
   rtp header的定义在ortp开源库中的定义如下:

typedef struct rtp_header
{
#ifdef ORTP_BIGENDIAN
	uint16_t version:2;  //定义RTP版本,此协议定义的版本是2(值1被RTP草案版本使用,值0用在最初"vat"语音工具使用的协议中)
	uint16_t padbit:1;   //=1: 则此包包含1~n个附加在末端的填充比特,填充比特不算作负载的一部分。填充的最后一个字节指明可以忽略多少个填充比特。填充可能用于某些具有固定长度的加密算法，或者用于在底层数据单元中传输多个RTP包
	uint16_t extbit:1;   //=1: 固定头(仅)后面跟随一个头扩展
	uint16_t cc:4;       //CSRC 计数包含了跟在固定头后面CSRC识别符的数目
	uint16_t markbit:1;   //=1:表示该帧结束，=0:表示仍然是音视频数据
	uint16_t paytype:7;   //此域定义了负载的格式，由具体应用决定其解释，协议可以规定负载类型码和负载格式之间一个默认的匹配。其他的负载类型码可以通过非 RTP 方法动态定义。RTP发送端在任意给定时间发出一个单独的 RTP 负载类型；此域不用来复用不同的媒体流
#else
	uint16_t cc:4;       //CSRC 计数包含了跟在固定头后面CSRC识别符的数目
	uint16_t extbit:1;   //=1: 固定头(仅)后面跟随一个头扩展
	uint16_t padbit:1;   //=1: 则此包包含1~n个附加在末端的填充比特,填充比特不算作负载的一部分。填充的最后一个字节指明可以忽略多少个填充比特。填充可能用于某些具有固定长度的加密算法，或者用于在底层数据单元中传输多个RTP包
	uint16_t version:2;  //定义RTP版本,此协议定义的版本是2(值1被RTP草案版本使用,值0用在最初"vat"语音工具使用的协议中)
	uint16_t paytype:7;  //此域定义了负载的格式，由具体应用决定其解释，协议可以规定负载类型码和负载格式之间一个默认的匹配。其他的负载类型码可以通过非 RTP 方法动态定义。RTP发送端在任意给定时间发出一个单独的 RTP 负载类型；此域不用来复用不同的媒体流
	uint16_t markbit:1;  //=1:表示该帧结束，=0:表示仍然是音视频数据
#endif
	uint16_t seq_number; //RTP包顺序，比如一帧K帧,200K,顺序可能是0-199，最后一个包Marker位为1
	uint32_t timestamp; //这个值并非每帧的时间戳，但是一个音频或视频包此项是相同的,因为MTU的限制,一帧数据的长度可能大于1400,一帧数据会被拆分为多个包发送
	uint32_t ssrc;  //为流标识，实际可以多个流往一个端口上发，通过此位标识
	uint32_t csrc[16];
} rtp_header_t;

2. rtp扩展header
   根据rtp固定header中extbit定义可知，当此位域=1时，rtp流中存在一个rtp扩展header，我们肯定会想问：为何添加扩展头部header？

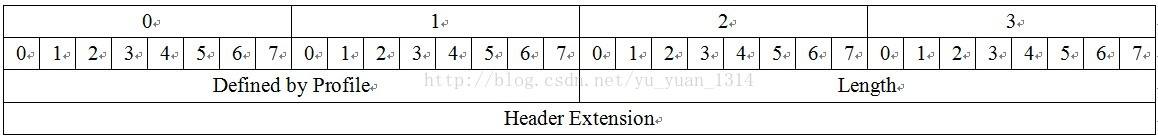

   它允许实现实现个性化:某些新的与负载格式独立的功能要求的附加信息在RTP 数据包头中传输。设计此方法可以使其它没有扩展的交互忽略此头扩展。RTP扩展头格式如下所示。

   RTP 固定头之后只允许有一个头扩展，为允许多个互操作实现，独立生成不同的头扩展，或某种特定实现有多种不同的头扩展,扩展项的前16比特用以识别标识符或参数。这 16 比特的格式由具体实现的上层协议定义。接下来16bit是指示长度域，指示扩展项中 32 比特字的个数，不包括 4 个字节扩展头(因此零是有效值)。
   基本的 RTP 说明并不定义任何头扩展本身。
   二 why
   三 how
