rocketmq-半入门级架构及核心流程概览

一直在用rocketmq，对他的功能和大概流程略知一些，但是比较浮，经不起稍微的推敲。是时候进一步了解下这个NB的中间件了。

这里不再赘述它的那些特性，网上一大堆，这里主要按照自己想了解的一些方面作整理，贴出部分核心代码，意图通过表现各个角色间的交互，勾画大致架构，方便以后对每个要点各个深入。如果想要引导来阅读源代码，推荐rmq源码系列，写的很有诚意，本笔记中也部分参考引用其文章。

部署结构（逻辑结构/物理结构）

消息中间件的整体看起来像我们相互邮寄明信片。李雷（Producer）通过邮局公告（Namesrv）找到邮局的地址，然后去邮局（Broker）把明信片（Message）发送给韩梅梅（Consumer）。

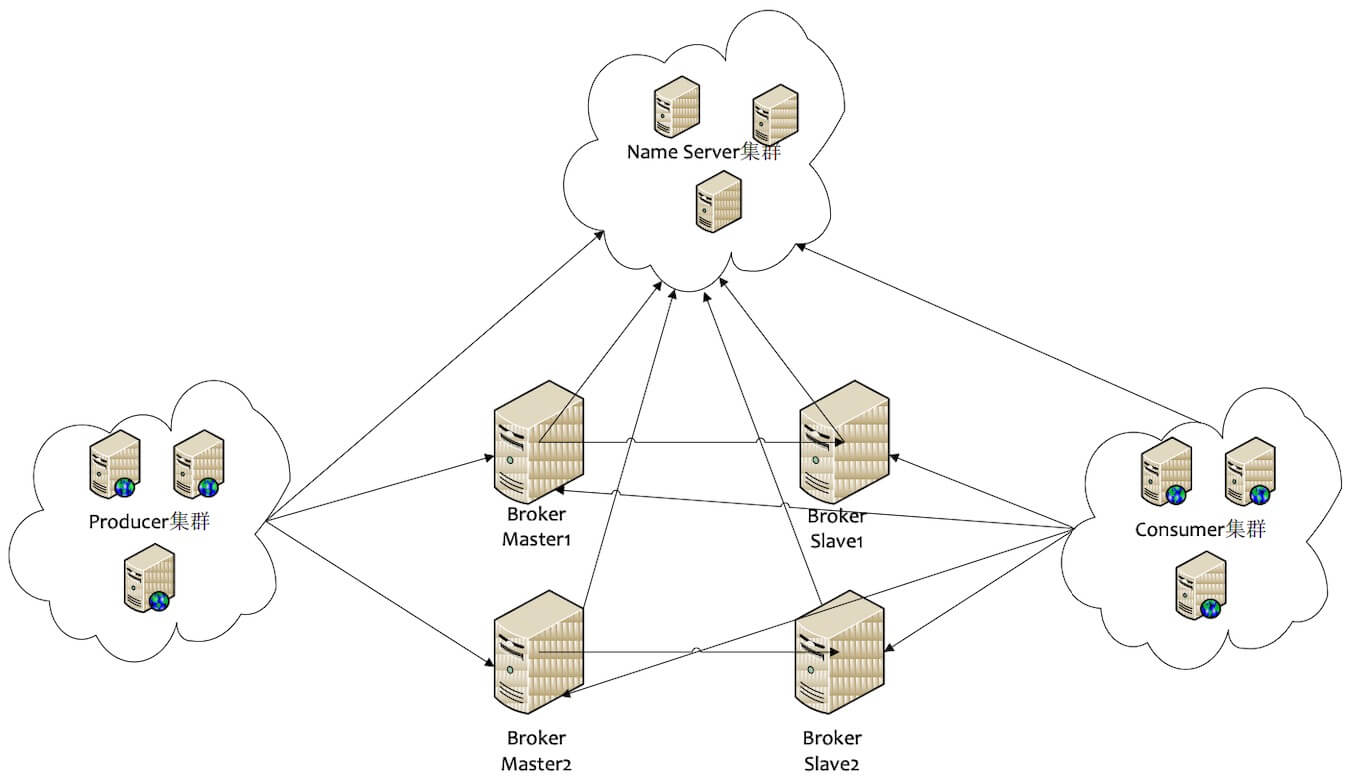

物理结构

• Producer 消息生产者，负责产生消息，一般由业务系统负责产生消息。

• Consumer 消息消费者，负责消费消息，一般是后台系统负责异步消费。

• Broker 消息中转角色，负责存储消息，转发消息，一般也称为 Server。

• Namesrv 注册中心，管理协调角色，维护其他角色信息。

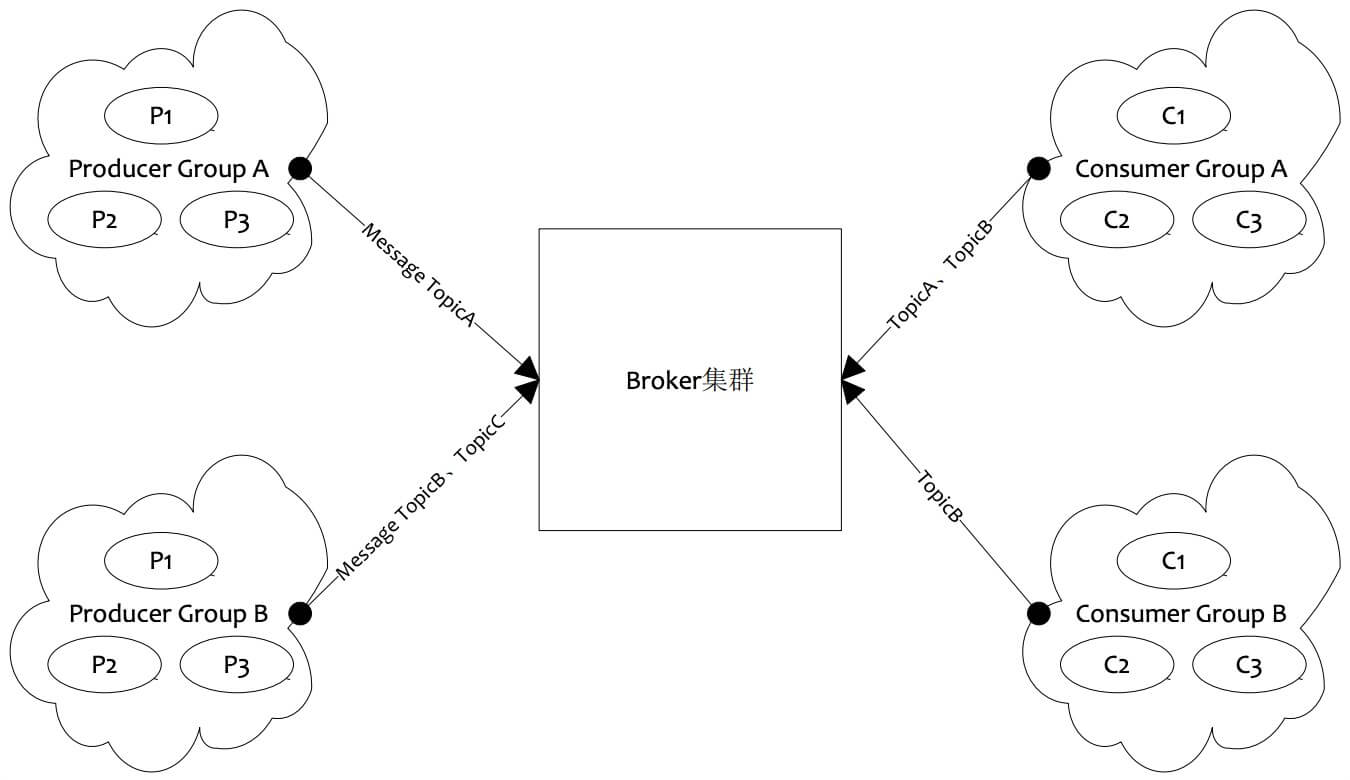

逻辑结构

逻辑结构里面把所有角色都集群化了，集群化后就要牵扯到集群消费。于是，基于以上的角色，又衍生出其他的概念。

• Producer Group 一类 Producer 的集合名称，这类 Producer 通常发送一类消息，且发送逻辑一致。

• Consumer Group 一类 Consumer 的集合名称，这类 Consumer 通常消费一类消息，且消费逻辑一致。

角色实现及其交互

按照逻辑/物理部署结构，各个角色间怎么通信？怎么保活？数据怎么备份？

rmq自己对Netty进行了包装（Facade），方便各个角色使用，在工程的remoting子工程中。

namesrv(Name Server)与broker

namesrv与broker是实现后续一切的基础，producer和consumer的信息传递需要broker来中转，那么找到或者说确定一个broker便是第一步了。

namesrv(Name Server)

namesrv是很轻量的服务，简单、可集群横向扩展、无状态。他是整个mq的管家（像是Dubbo的服务发现），管理其他角色，如果没有它，整个mq将难以开展工作。

简单看下namesrv启动时的行为。它的核心代码在工程的namesrv包下，代码量很少。

namesrv的故事开始于NamesrvStartup的main方法，它主要来解析配置参数，根据配置装填并初始化和启动NamesrvController。NamesrvController贯连整个Namesrv的业务功能，通过Netty向外暴露服务，主要负责：

• 管理Topic和Broker的注册信息

• 管理KV的配置（持久化）

// NamesrvController
public boolean initialize() {
    // 管理KV的配置（并持久化）
    this.kvConfigManager.load();

    // 暴露服务
    this.remotingServer = new NettyRemotingServer(this.nettyServerConfig, this.brokerHousekeepingService);

    // netty执行线程池
    this.remotingExecutor =
        Executors.newFixedThreadPool(nettyServerConfig.getServerWorkerThreads(), new ThreadFactoryImpl("RemotingExecutorThread_"));

    // 注册服务处理器
    this.registerProcessor();

    // kv信息打印及broker存活检测任务
    this.scheduledExecutorService.scheduleAtFixedRate(new Runnable() {
        @Override
        public void run() {
            NamesrvController.this.routeInfoManager.scanNotActiveBroker();
        }
    }, 5, 10, TimeUnit.SECONDS);

    this.scheduledExecutorService.scheduleAtFixedRate(new Runnable() {
        @Override
        public void run() {
            NamesrvController.this.kvConfigManager.printAllPeriodically();
        }
    }, 1, 10, TimeUnit.MINUTES);

    // 省略TSL配置部分
}

RouteInfoManager相当于是管家的账本，里面保存着关于topic、broker的具体信息，这些信息全部保存在内存中。其维护的信息如下。

//RouteInfoManager

private final HashMap<String/* topic */, List<QueueData>> topicQueueTable;

/**
* BrokerData {
* 	private String cluster;
* 	private String brokerName;
* 	private HashMap<Long/* brokerId */, String/* broker address */> brokerAddrs;
* }
**/
private final HashMap<String/* brokerName */, BrokerData> brokerAddrTable;

private final HashMap<String/* clusterName */, Set<String/* brokerName */>> clusterAddrTable;

/**
* BrokerLiveInfo {
* 	private long lastUpdateTimestamp;
* 	private DataVersion dataVersion;
* 	private Channel channel;
* 	private String haServerAddr;
}
**/
private final HashMap<String/* brokerAddr */, BrokerLiveInfo> brokerLiveTable;

private final HashMap<String/* brokerAddr */, List<String>/* Filter Server */> filterServerTable;

那么，这些信息从哪里来呢？且慢，我们先看下broker。

broker

broker就是例子中邮局，邮局要具备什么能力呢？

1. 接收信件
2. 保存信件，保证除不可抗因素外，信件不丢失
3. 投递信件
4. 高效工作，信件快速接受及送达
5. 信件投递失败的处理
6. 信件投递可回溯追踪（当然，邮局不能看内容了）
7. 向管家（namesrv）汇报自己的运营状态

以上这些其实也就是broker要做的事情，只不过它不存在隐私一说罢了。当然他还需要有其他的特性。

1. 支持消息的不同投递模型：Publish/Subscribe，集群分组消费等
2. 高可用，无单点
3. 消息有序
4. 消息过滤
5. 分布式事务

broker的主要源码放在broker目录下，broker（其他模块）的启动模型与namesrv一致，BrokerStartup解析配置，并根据配置装备BrokerController，然后初始化BrokerController并启动（start）。进行初始化时的主要启动一堆定时任务、存储（MessageStore）和Netty配置（注册Processor）。

// BrokerController
public boolean initialize() throws CloneNotSupportedException {
    boolean result = this.topicConfigManager.load();

    // 消费者消费信息
    result = result && this.consumerOffsetManager.load();
    // 订阅组
    result = result && this.subscriptionGroupManager.load();
    // 过滤器
    result = result && this.consumerFilterManager.load();

    // 省略messageStore相关处理
    result = result && this.messageStore.load();

    if (result) {
        // 暴露服务，启动两个Server，小端口和VIPChannel有关
        this.remotingServer = new NettyRemotingServer(this.nettyServerConfig, this.clientHousekeepingService);
        NettyServerConfig fastConfig = (NettyServerConfig) this.nettyServerConfig.clone();
        fastConfig.setListenPort(nettyServerConfig.getListenPort() - 2);
        this.fastRemotingServer = new NettyRemotingServer(fastConfig, this.clientHousekeepingService);

        // 省略创建各Processor的Executor
		// 注册Processor
        this.registerProcessor();

        // 持久化消费信息
        this.scheduledExecutorService.scheduleAtFixedRate(() -> {
            BrokerController.this.consumerOffsetManager.persist();
        }, 1000 * 10, this.brokerConfig.getFlushConsumerOffsetInterval(), TimeUnit.MILLISECONDS);

        // 持久化过滤器信息
        this.scheduledExecutorService.scheduleAtFixedRate(() -> {
            BrokerController.this.consumerFilterManager.persist();
        }, 1000 * 10, 1000 * 10, TimeUnit.MILLISECONDS);

        // 设置namesrv地址，如果没有设置，则从一个web服务fetch
        if (this.brokerConfig.getNamesrvAddr() != null) {
            this.brokerOuterAPI.updateNameServerAddressList(this.brokerConfig.getNamesrvAddr());
        } else if (this.brokerConfig.isFetchNamesrvAddrByAddressServer()) {
            this.scheduledExecutorService.scheduleAtFixedRate(() -> {
				BrokerController.this.brokerOuterAPI.fetchNameServerAddr();
            }, 1000 * 10, 1000 * 60 * 2, TimeUnit.MILLISECONDS);
        }

        if (BrokerRole.SLAVE == this.messageStoreConfig.getBrokerRole()) {
            // 同步topic、consumerOffset、订阅组等信息到Salve
            this.scheduledExecutorService.scheduleAtFixedRate(() -> {
                BrokerController.this.slaveSynchronize.syncAll();
            }, 1000 * 10, 1000 * 60, TimeUnit.MILLISECONDS);
        } else {
            // 如果是Master则定时打印与Salve的差异
        }

        // 省略TSL设置及事物初始化
    }
}

public void start() throws Exception {
    // 省略 启动初始化的那些服务

    // 向所有namesrv注册自己
    this.registerBrokerAll(true, false, true);

    // 定时向所有namesrv注册自己
    this.scheduledExecutorService.scheduleAtFixedRate(() -> {
        BrokerController.this.registerBrokerAll(true, false, brokerConfig.isForceRegister());
    }, 1000 * 10, Math.max(10000, Math.min(brokerConfig.getRegisterNameServerPeriod(), 60000)), TimeUnit.MILLISECONDS);
}

public synchronized void registerBrokerAll(final boolean checkOrderConfig, boolean oneway, boolean forceRegister) {
	// 封装broker上的topic信息
    TopicConfigSerializeWrapper topicConfigWrapper = this.getTopicConfigManager().buildTopicConfigSerializeWrapper();

    // 调用API向namesrv注册
    doRegisterBrokerAll(checkOrderConfig, oneway, topicConfigWrapper);
}

此时，我们可以看到的交互，每个broker启动时会先对namesrv寻址，然后把自己的信息注册到所有的namesrv上，并定时维护（心跳），namesrv维护的关于broker的信息来源于此，为了应对不同的场景需要，namesrv把数据封装成不同的结构，方面维护。namesrv关于请求的处理在DefaultRequestProcessor中，透过其processRequest方法我们可以明确其要承担的全部责任，比如：broker注册/注销，增删改查topic路由，KV信息维护等。broker注册的信息包括但是不限于以下内容。

{
  "topicConfigSerializeWrapper": {
      "topicConfigTable":{
         "topic_?":{
           "defaultReadQueueNums":"16",
          "defaultWriteQueueNums":"16",
          "topicName":"",
          "readQueueNums":"",
          "writeQueueNums":"",
          "perm":"",
          "topicFilterType":"",
          "topicSysFlag":"",
          "order":""
         },
      },
      "dataVersion":{
         "timestamp":"xxxx",
         "counter":"xxxx"
      }
   },
  "filterServerList":[
     "",//filterServerAddr
  ],
  "clusterName":"",
  "brokerAddr":"",
  "brokerName":"",
  "brokerId":""
}

namesrv与producer

公告（namesrv）维护好了，李雷（producer）就可以通过它来获取邮局（broker）的信息了。

先来看下producer的启动时主要做了些什么事情，producer的主要代码放在工程的client子工程下的producer包中。抛开事务不谈，我们的入口在DefaultMQProducer的start方法上。
下面列出启动时我们关心的业务，启动流程时序图，网上也不少了。

// DefaultMQProducerImpl
public void start(final boolean startFactory) throws MQClientException {
    switch (this.serviceState) {
        case CREATE_JUST:
            this.serviceState = ServiceState.START_FAILED;
            // groupName合法性校验
            this.checkConfig();

            // MixAll.CLIENT_INNER_PRODUCER_GROUP 用来发送消费者消费失败的消息到重试队列
            if (!this.defaultMQProducer.getProducerGroup().equals(MixAll.CLIENT_INNER_PRODUCER_GROUP)) {
                // 如果不是内部构建的
                this.defaultMQProducer.changeInstanceNameToPID();
            }

            // MQClientManager 以 clientId（ip@pid） 维度保证 MQClientInstance 的单例
            this.mQClientFactory = MQClientManager.getInstance().getAndCreateMQClientInstance(this.defaultMQProducer, rpcHook);

            // 向 MQClientInstance 注册自己
            boolean registerOK = mQClientFactory.registerProducer(this.defaultMQProducer.getProducerGroup(), this);
            if (!registerOK) {
                this.serviceState = ServiceState.CREATE_JUST;
                throw new MQClientException("...");
            }

            // Just for testing or demo program
            this.topicPublishInfoTable.put(this.defaultMQProducer.getCreateTopicKey(), new TopicPublishInfo());

            if (startFactory) {
                // 启动MQClientInstance
                mQClientFactory.start();
            }

            this.serviceState = ServiceState.RUNNING;
            break;
        case RUNNING:
        case START_FAILED:
        case SHUTDOWN_ALREADY:
            throw new MQClientException("...");
        default:
            break;
    }

    // 向broker发送心跳&&上传filter信息
    this.mQClientFactory.sendHeartbeatToAllBrokerWithLock();
}

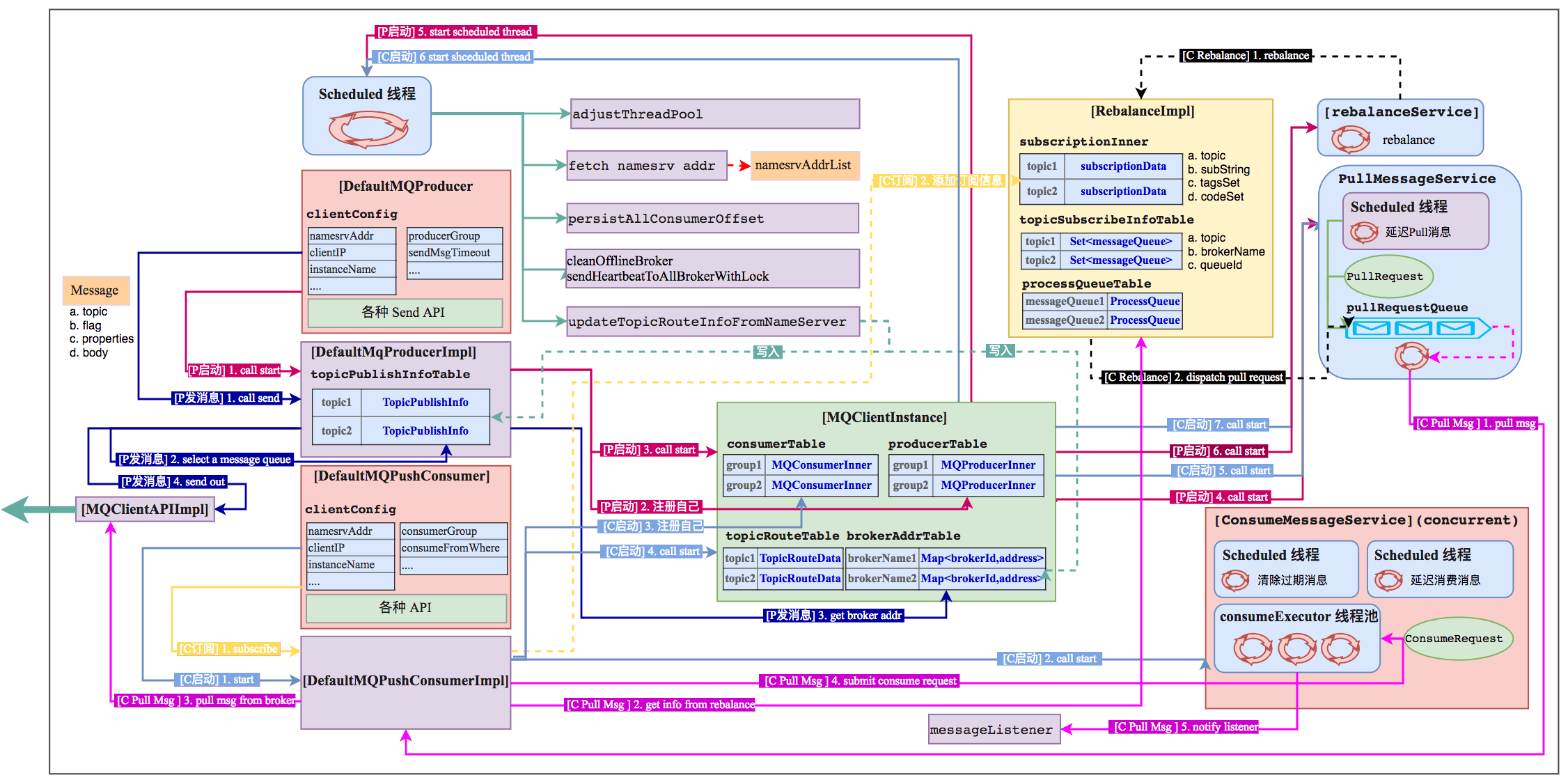

这里我们需要说下rmq中client（Producer、Consumer和Admin）的基本结构，不同角色的client通过Composite一个MQClientInstance的方式封装各自不同的逻辑，所以他们的启动流程大概一致，Consumer的复杂一些，但主流程无差别：

1. 通过clientId获取MQClientInstance实例
2. 自己角色特有的逻辑
3. 向MQClientInstance注册自己
4. 启动MQClientInstance，如果MQClientInstance已启动则返回
5. 通过MQClientInstance方法同步更新自己角色需要的信息

按照以上总结我们着重看下MQClientInstance的start做了些什么。

// MQClientInstance
public void start() throws MQClientException {

    switch (this.serviceState) {
        case CREATE_JUST:
            this.serviceState = ServiceState.START_FAILED;

            // If not specified,looking address from name server
            if (null == this.clientConfig.getNamesrvAddr()) {
                this.mQClientAPIImpl.fetchNameServerAddr();
            }

            // Start request-response channel
            // 启动remotingClient，开启与外部交互的通道
            this.mQClientAPIImpl.start();

            // Start various schedule tasks
            this.startScheduledTask();

            // Start pull service
            // push模式下拉消息服务
            this.pullMessageService.start();

            // Start rebalance service
            // 开启负载均衡消费队列服务
            this.rebalanceService.start();

            // Start push service
            // 上个代码片段提到的 CLIENT_INNER_PRODUCER_GROUP 对应的Producer
            this.defaultMQProducer.getDefaultMQProducerImpl().start(false);

            this.serviceState = ServiceState.RUNNING;
            break;
        case START_FAILED:
            throw new MQClientException("The Factory object[" + this.getClientId() + "] has been created before, and failed.", null);
        case RUNNING:
        case SHUTDOWN_ALREADY:
        default:
            break;
    }
}

private void startScheduledTask() {

    // 如果没有配置namesrv的地址，默认从web服务定时抓取
    if (null == this.clientConfig.getNamesrvAddr()) {
        this.scheduledExecutorService.scheduleAtFixedRate(() -> {
            MQClientInstance.this.mQClientAPIImpl.fetchNameServerAddr();
        }, 1000 * 10, 1000 * 60 * 2, TimeUnit.MILLISECONDS);
    }

    // 从namesrv（NamesrvController）获取topic的路由信息
    this.scheduledExecutorService.scheduleAtFixedRate(() -> {
		MQClientInstance.this.updateTopicRouteInfoFromNameServer();
    }, 10, this.clientConfig.getPollNameServerInterval(), TimeUnit.MILLISECONDS);

    // 和broker的交互
    this.scheduledExecutorService.scheduleAtFixedRate(() -> {
        // 清理已离线的Broker
    	MQClientInstance.this.cleanOfflineBroker();
        // 向所有Broker发送心跳，心跳中带有consumer相关信息：clientId，Subscription等
        MQClientInstance.this.sendHeartbeatToAllBrokerWithLock();
    }, 1000, this.clientConfig.getHeartbeatBrokerInterval(), TimeUnit.MILLISECONDS);

    // 持久化消费偏移量（持久化到远程或者本地）
    this.scheduledExecutorService.scheduleAtFixedRate(() -> {
    	MQClientInstance.this.persistAllConsumerOffset();
    }, 1000 * 10, this.clientConfig.getPersistConsumerOffsetInterval(), TimeUnit.MILLISECONDS);

    // 调整push方式下的拉取线程数
    this.scheduledExecutorService.scheduleAtFixedRate(() -> {
    	MQClientInstance.this.adjustThreadPool();
    }, 1, 1, TimeUnit.MINUTES);
}

MQClientInstance启动时会启动一个从namesrv定时搜集本地所有订阅（consumer）的和发送（producer）的topic，然后依次通过mQClientAPIImpl.getTopicRouteInfoFromNameServer(topic, 1000 * 3)来进行更新topic的路由信息。

问题：负载均衡怎么做的？

namesrv与consumer

正如上文说的那样，Producer和Consumer都组合了MQClientInstance，而MQClientInstance来完成其和namesrv的交互，所以它的过程和producer是一致的，他们需要维护的信息也是一致的。

producer与broker

producer与broker的交互有以下几个关注点：producer支持发送消息的方式？发送失败producer怎么处理？broker怎么处理producer的消息？

消息发送

producer发送方式有SYNC、ASYNC、ONEWAY，这些方式定义在CommunicationMode中，但是这块从DefaultMQProducer定义的send方法命名中没有明确区分同步和异步，在我当前的版本中ASYNC的实现存在问题（It will be removed at 4.4.0 cause for exception handling and the wrong Semantics of timeout.）。

我们以最简单的入口（DefaultMQProducer#send(Message)）大致看下producer的发送流程。

// DefaultMQProducerImpl
private SendResult sendDefaultImpl(
        Message msg,
        final CommunicationMode communicationMode,
        final SendCallback sendCallback,
        final long timeout
    ) {

    // 省略合法性检查

    final long invokeID = random.nextLong();
    long beginTimestampFirst = System.currentTimeMillis();
    long beginTimestampPrev = beginTimestampFirst;
    // 选择发送topic信息，此步骤数据由·MQClientInstance·中启动的定时任务维护
    TopicPublishInfo topicPublishInfo = this.tryToFindTopicPublishInfo(msg.getTopic());
    if (topicPublishInfo != null && topicPublishInfo.ok()) {
        boolean callTimeout = false;
        MessageQueue mq = null;
        Exception exception = null;
        SendResult sendResult = null;
        // 同步模式下，总发送次数确定，默认失败重试2次，也就是共尝试发送3次
        int timesTotal = communicationMode == CommunicationMode.SYNC ? 1 + this.defaultMQProducer.getRetryTimesWhenSendFailed() : 1;
        int times = 0;
        for (; times < timesTotal; times++) {
            String lastBrokerName = null == mq ? null : mq.getBrokerName();
            // 选择本次发送的队列
            MessageQueue mqSelected = this.selectOneMessageQueue(topicPublishInfo, lastBrokerName);
            if (mqSelected != null) {
                mq = mqSelected;
                try {
                    beginTimestampPrev = System.currentTimeMillis();
                    long costTime = beginTimestampPrev - beginTimestampFirst;
                    if (timeout < costTime) {
                        callTimeout = true;
                        // 超时中断
                        break;
                    }
                    // 封装信息，并调用ClientAPI发送出去
                    sendResult = this.sendKernelImpl(msg, mq, communicationMode, sendCallback, topicPublishInfo, timeout - costTime);
                    endTimestamp = System.currentTimeMillis();
                    // 更新本次borker可用性，如果sendLatencyFaultEnable开启
                    this.updateFaultItem(mq.getBrokerName(), endTimestamp - beginTimestampPrev, false);
                    // 如果SYNC模式下发送失败进行重试，ASYNC和ONEWAY模式下直接返回null
                } catch (Exception e) {
                    // 根据不同的异常类型确认处理方式：重试、中断、返回
                    // 更新本次borker可用性，如果sendLatencyFaultEnable开启
                	this.updateFaultItem(mq.getBrokerName(), endTimestamp - beginTimestampPrev, true);
                }
            } else {
                // 没有可用队列不进行发送
                break;
            }
        }
        // 省略异常处理
    }
    // 省略异常处理
}

那么发送消息的怎么确认发送队列呢？sendLatencyFaultEnable是什么？

先通过topic找到对应的topicPublishInfo，顾名思义topicPublishInfo里面维护了该topic相关的broker和队列信息，在没有开启sendLatencyFaultEnable情况下（默认），按照递增取模的方式选择即将要发送的队列，如果开启了sendLatencyFaultEnable，再取模后还需要判断当前队列的broker是否可用。上面代码中我们可以看到发送消息后，不管成功还是失败都会更新一个叫做Item的状态，这个Item指的就是broker，rmq根据此次消耗的时间来更新该broker不可用的时间，以此达到对不稳定broker的规避。具体代码可看·MQFaultStrategy·。

消息接收

上面说到BrokerController时，我们未贴出关于broker的NettyServer关于Processor的注册部分。在这部分中，注册了不同的Processor：

1. SendMessageProcessor 处理client发送的消息
2. PullMessageProcessor 处理client来拉取消息
3. QueryMessageProcessor 处理对消息的查询
4. EndTransactionProcessor 处理事务消息
5. …

这些Processor分别处理不同的RequestCode。我们这次关心的是SendMessageProcessor。

处理的流程比较简单，这里只列出基本流程，可从SendMessageProcessor#processRequest看起。

1. 检查broker是否可以对外提供服务（是否到了配置的对外服务时间）
2. 消息合法性校验、broker是否可写、消息写入队列是否存在等检查
3. 如果是消费失败重试消息则处理其是否要进入死信队列
4. 转换请求信息封装为MessageExtBrokerInner
5. 将MessageExtBrokerInner发给MessageStore进行持久化
6. 处理MessageStore返回的结果，并根据结果用BrokerStatsManager做统计更新
7. 封装相应信息并返回。

consumer与broker

韩梅梅终于要收到信了。和现实一样，要么邮递员送给你，要么你自己上邮局去取信。这两种方式对应了rmq中的两种去消息方式：push（DefaultMQPushConsumer）和pull（DefaultMQPullConsumer）。这两种方式在定义上是有区别的，但实现上实际都是pull，只是对pull的处理不同。说到这里就不得不提长轮询了，pull方式我们客户端需要自己起一个线程定时去broker拉取信息，当broker没有消息可消费时立刻返回；push方式与pull流程一致，但是broker对其请求处理不同，当broker此刻无消息可消费时，broker会hold住当前请求，直到有消息返回或者到了超时时间返回。戳这里（–>长轮询–<和–>长轮询进阶–<）更深入了解长轮询，感谢伟大的互联网让信息容易共享。

此处以push模式下的MessageListenerConcurrently消费策略来梳理下获取消息的流程。
DefaultMQPushConsumer相比DefaultMQProducerImpl多启动了几个服务：负载均衡服务（consumer平均分配队列）、维护offset服务、消息消费服务（consumeMessageService）。

// DefaultMQPushConsumer
public synchronized void start() throws MQClientException {
    // 省略配置检查及服务的启动

    // 更新订阅topic信息
    this.updateTopicSubscribeInfoWhenSubscriptionChanged();

    // 每个topic随机选取一个broker检查subscription语法是否正确，请求code：RequestCode.CHECK_CLIENT_CONFIG
    this.mQClientFactory.checkClientInBroker();

    // 向broker发送心跳，心跳携带client相关信息
    this.mQClientFactory.sendHeartbeatToAllBrokerWithLock();

    // 进行负载均衡，默认策略为`AllocateMessageQueueAveragely`，调整完后发起第一个pullRequest
    this.mQClientFactory.rebalanceImmediately();
}

consumer定时拉取服务是在MQClientInstance中启动的一个叫做pullMessageService（PullMessageService）的定时服务，这个服务监听在一个pullRequestQueue队列上，当有拉取请求时，根据PullRequest选取对应分组的DefaultMQPushConsumerImpl进行拉取。

public class PullRequest {
    private String consumerGroup;
    private MessageQueue messageQueue;
    private ProcessQueue processQueue;
    private long nextOffset;
    private boolean lockedFirst = false;

    // ...
}

PullRequest中有两个Queue，messageQueue是指要从broker哪个队列拉数据，ProcessQueue是拉数据成功后存放数据的队列。有了processQueue便可以做一些简单的流控，目前可以根据processQueue的消息数量或者消息的大小来决定是否停止本次拉取，并设置下次拉取的延迟而不是立即开始下次拉取。如果流控通过，consumer开始通过pullAPIWrapper向broker拉去信息，拉取成功后提交一个消费任务（默认非CONSUME_MESSAGE_DIRECTLY，如果此时线程池等待队列已满，任务延迟提交），消费任务回掉我们注册的listener，消息至此投递完成。

投递完成后，消费的结果怎么处理？我们刚提到ProcessQueue可以进行流控，那么合适出队以消费的消息？消费失败又需要做什么处理？这里不在展开，可见ConsumeMessageConcurrentlyService类中。

除了怎么去消费消息外，对consumer而言还有另外一个需要解决的问题：怎么给采用CLUSTERING方式的消费群组成员平均分配队列？答案在AllocateMessageQueueAveragely中，该策略保证消息队列被平均分配给同消费组内的消费者（图片来源）。

消息存储

数据的落盘、存储、数据结构、目录结构这些请戳–>broker的数据持久化<–

源代码入口 CommitLog#putMessage(final MessageExtBrokerInner msg)
重要的一些基础 MappedFile-Java、Java NIO、Btree

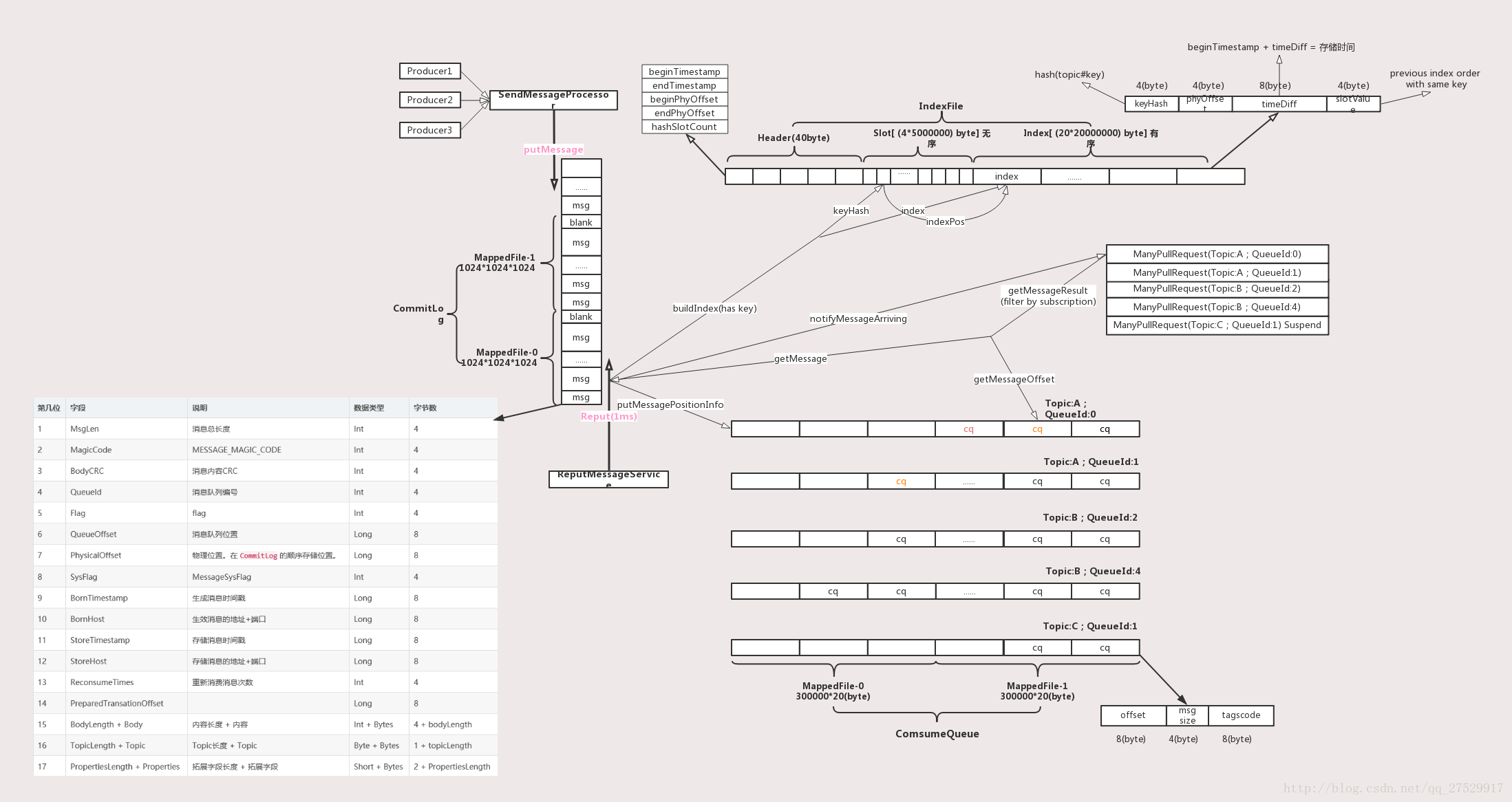

此处贴上一张关于broker数据结构及流转的图，更直观来看他的数据结构流向（图片来源）。

broker与broker（HA）

broker有这几种角色ASYNC_MASTER、SYNC_MASTER、SLAVE，消息肯定都是写到MASTER上的，然后同步给SLAVE。

同步的方式分为SYNC和ASYNC两种：

• ASYNC，消息写完后就直接返回，后台线程去做同步的操作;
• SYNC，等到同步完成后返回。

这两种方式也称作异步复制和同步双写。HA的整个过程只在store模块做的，是基于JDK的nio来写的，没有依赖remoting模块。

除此之外，broker启动时，如果当前broker是SLAVE，则会启动一个定时任务来同步topic等信息。

// SlaveSynchronize
public void syncAll() {
    this.syncTopicConfig();
    this.syncConsumerOffset();
    this.syncDelayOffset();
    this.syncSubscriptionGroupConfig();
}

结语

以上只是对整体架构和主流成的简单认知，关于其中的细节问题，就需要我们带着疑问去看源码了。

问题：
怎么处理定时消息？
消费失败的消息怎么处理？
链接是否像dubbo那样复用？
broker的数据结构是怎样的？
broker怎么保证存储高吞吐?
broker怎么过滤消息？

“古人学问无遗力，少壮工夫老始成。纸上得来终觉浅，绝知此事要躬行。” – 陆游《冬夜读书示子聿》

以上贴出源代码基于incubator-rocketmq release-4.3.2版本，为了方便均有删减改，但不影响实际流程。

参考资料

RocketMQ 原理简介

rocketmq 用户指南

RocketMQ 最佳实践

译-apache-rocketmq用户指南

誓嘉(rmq作者)文档

RocketMQ 运维指令

rmq源码系列

RocketMQ源码学习(三)-Broker(与Producer交互部分)

Java NIO-阅读笔记及总结

深入浅出MappedByteBuffer

rmq数据结构转换图片来源
