1 前言

为便于读者学习本书《ABAQUS 二次开发手册》（周明珏王相玉编著），随书提供大多数源代码。源代码按章节存放，与书中内容相同。

另外，作者制作了Abaqus代理模型，可用于Pycharm、Eclipse等专业IDE开发Abaqus内核与GUI脚本时，实现Abaqus语法检查、代码自动补全。
将代理模型*.py文件解压到Python解释器的lib/site-packages目录下即可使用。
代理模型会不断完善，少量命令不能很好地复现，请读者以帮助文件为准。

读者不可将本书提供的开发工具用于商业用途，如有需要，需经作者书面许可。

随书代码下载地址：
链接：https://pan.baidu.com/s/1rOgvV1sGv7TX_RCkDsxESA
提取码：wxy1

2 环境需求

Anaconda2 【假设安装在：C:\ProgramData\Anaconda2】
Abaqus CAE【 6.14，2016，2017，2020，2021等均可，这几个版本的python为2.7】

2.1 代理模型配置方法

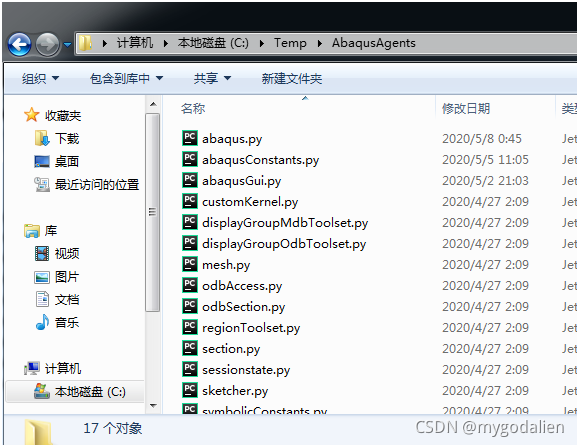

假定代理模型的代码存放在 C:\Temp\AbaqusAgents（不能包含中文，路径不要有空格，路径仅包含英文字符），如下图所示

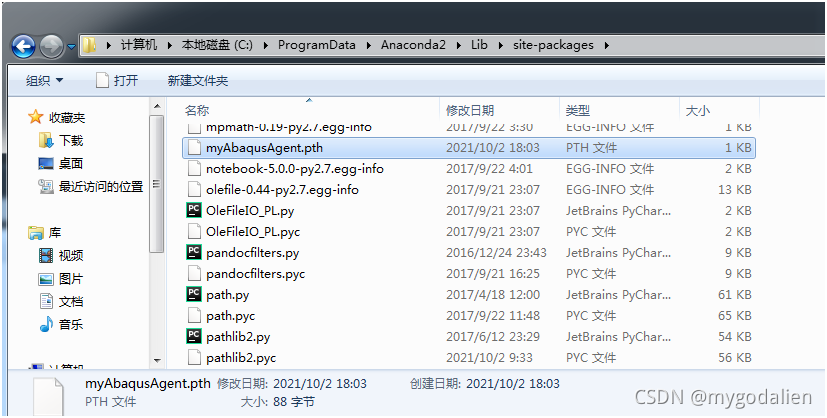

在 C:\ProgramData\Anaconda2\Lib\site-packages 目录下，新建一个名称为 myAbaqusAgent.pth 的文本文件（文件名不限，不含中文）

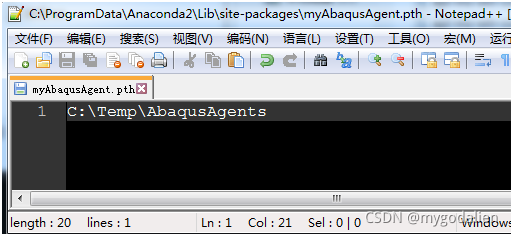

用任意文本编辑软件打开 myAbaqusAgent.pth，写入代理模型文件夹的路径，保存文件，例如：

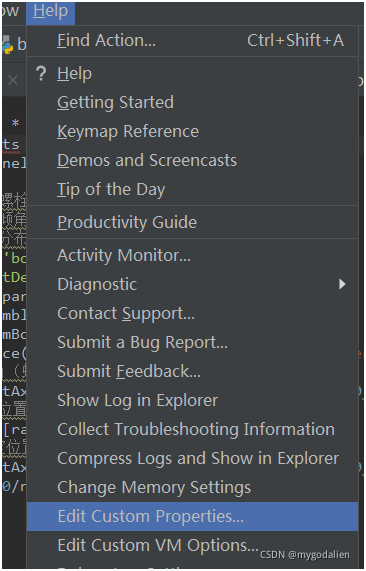

打开PyCharm，从菜单 Help–>Edit Custom Properties…打开idea.properties文件，内容写入 idea.max.intellisense.filesize=8000 即可，单位为kB【默认 2.56*1024kB】，重启Pycharm

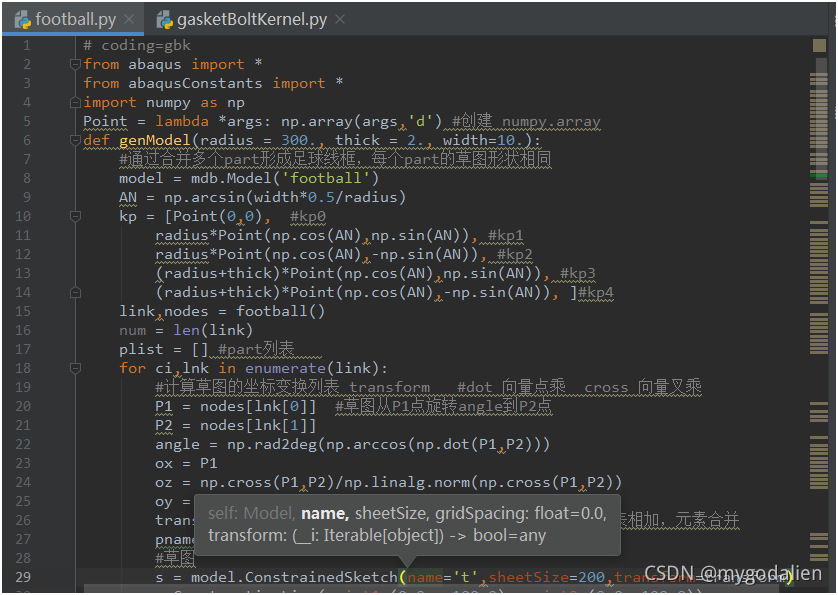

重新打开Pycharm，打开一个ABAQUS脚本文件，例如 chapter5/5.2/football.py，可查看ABAQUS代理模型的使用效果【第2行的abaqus模块, 第3行的 abaqusConstants模块不飘红；第29行按Ctrl+P可提示参数】：

2.2 代码使用说明

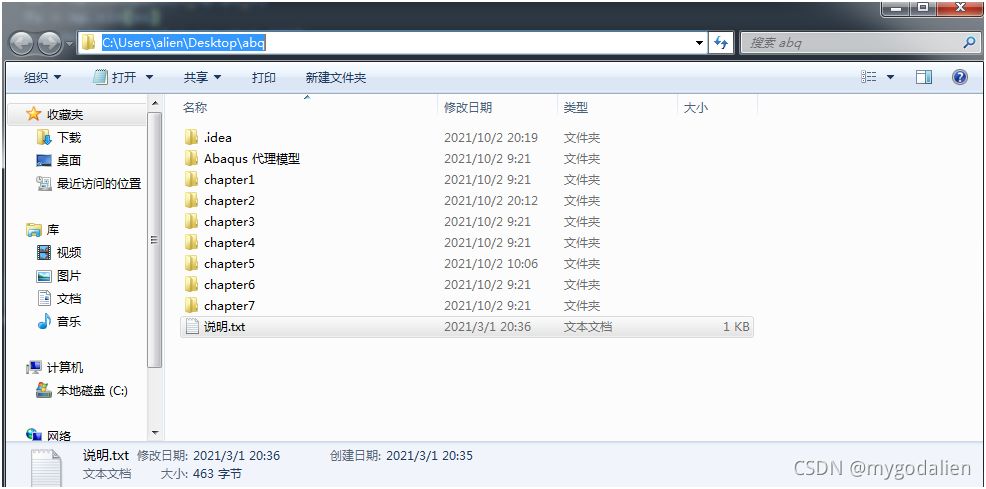

随书光盘的压缩文件，解压后，需置于英文目录（全路径不含中文字符），示例如下：
由于python2环境、Abaqus 内核(kernel)环境、Abaqus GUI 环境三者不兼容(配置不同)，不是所有的python代码都可以在这三个环境中正确执行：
- 部分代码是示例代码，供读者“复制、粘贴”使用，不可执行
- 部分代码仅在 python2 可直接运行【依赖Anaconda2环境的第三方库，Abaqus不支持该库】
- 部分代码仅在Abaqus内核环境运行【依赖Abaqus 内核命令】
- 部分代码仅在Abaqus GUI 环境运行【依赖 Abaqus GUI 命令，与内核环境冲突】
