无需OPC！WinCC直连多台S7-200 Smart的无线通讯教程来了

测试设备与参数

西门子PLC型号：S7-200Smart × 2台

上位机：WinCC7.4 × 1台

达泰欧美系PLC无线通讯终端——DTD418MB × 3块

主从关系：1主2从

通讯接口：RJ45接口

供电：12-24VDC

通讯协议：ModbusTCP/IP协议

传输距离：100米，1KM

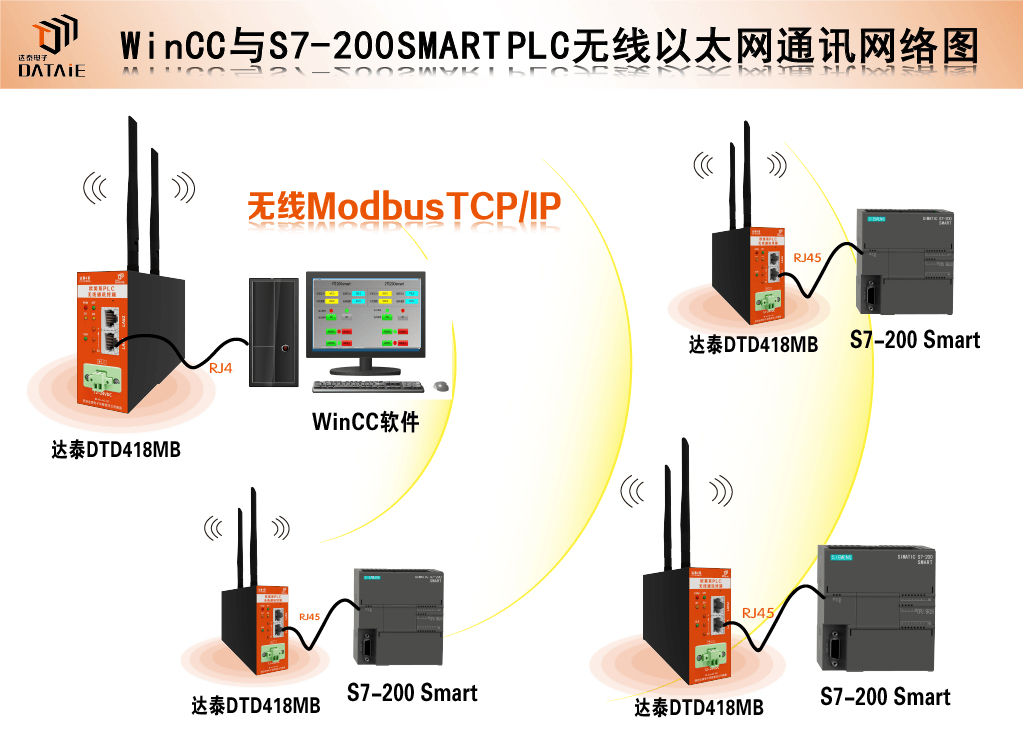

本方案以WinCC和2台西门子S7-200SMART PLC为例，在ModbusTCP/IP协议下实现无线以太网通信实现过程。在本方案中采用了西门子PLC无线通讯终端——DTD418MB，作为实现无线通讯的硬件设备，用户无需更改程序。

接线方式

1. 上位机与DTD418MB接线

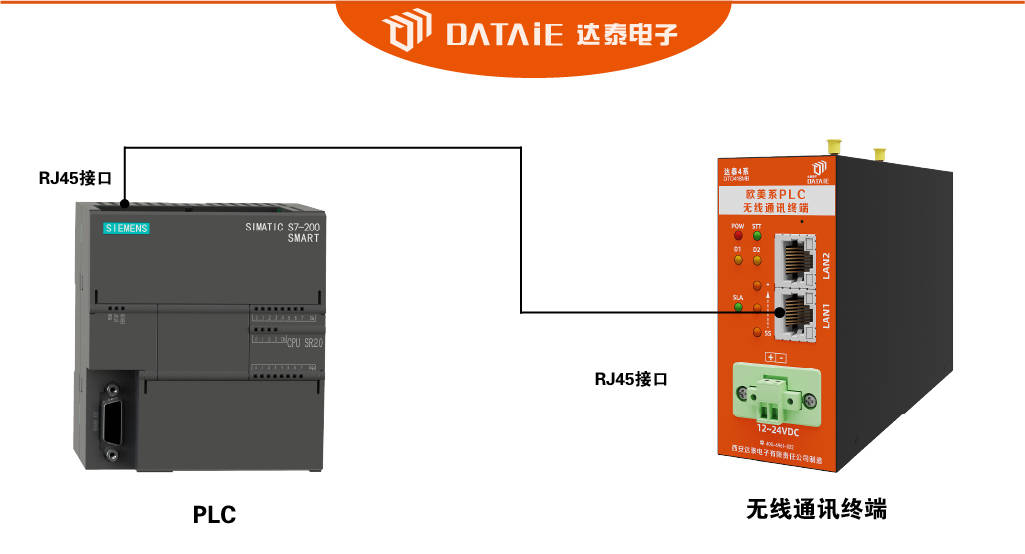

2. PLC与DTD418MB接线

WinCC参数设置及测试界面

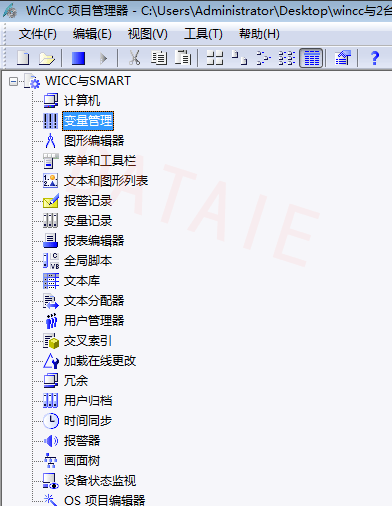

1.打开变量管理

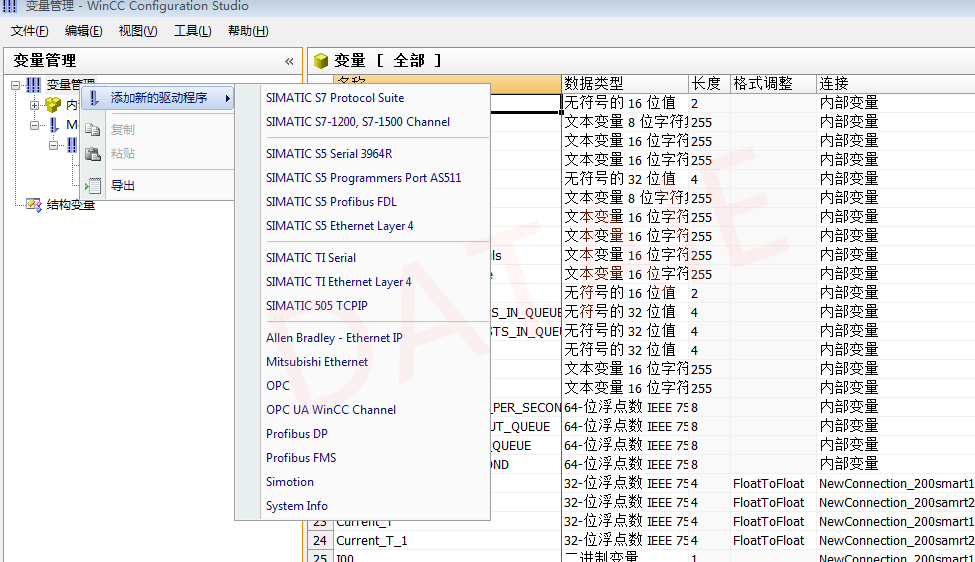

2.添加新的驱动程序

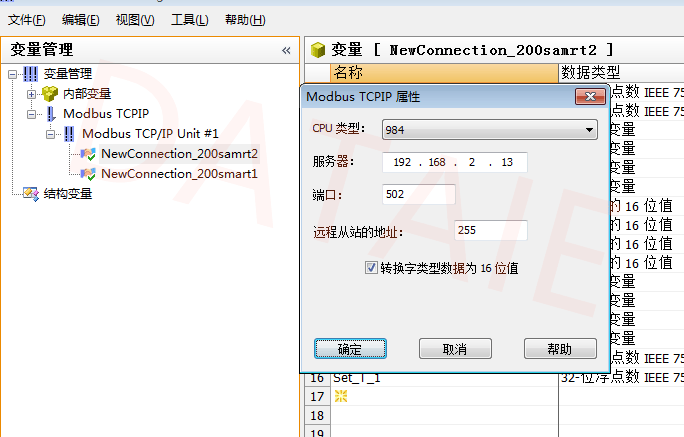

3.添加2个不同地址的PLC

其中的“192.168.2.13”是cpu的ip地址。如果有多台PLC IP地址不同即可，需要在同一个局域网内。

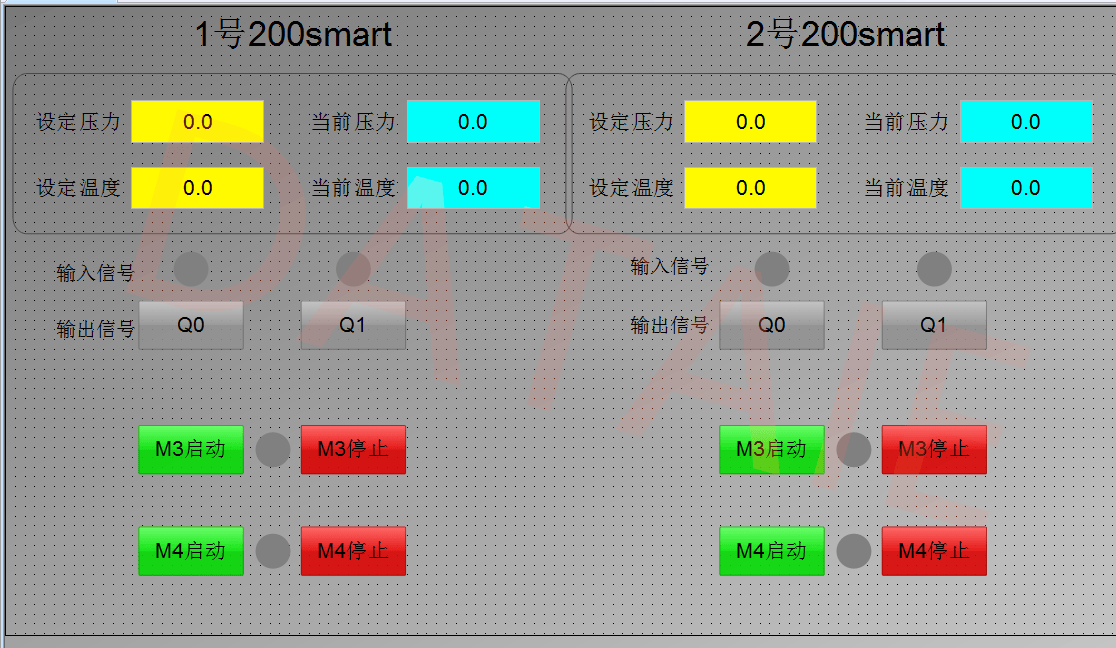

4.画面设计

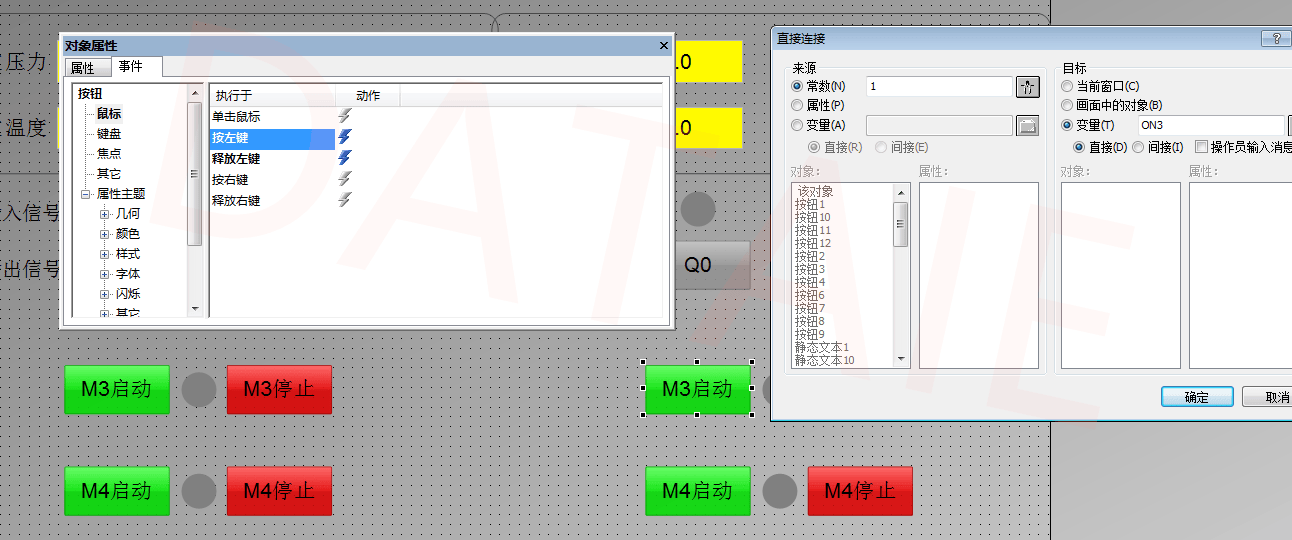

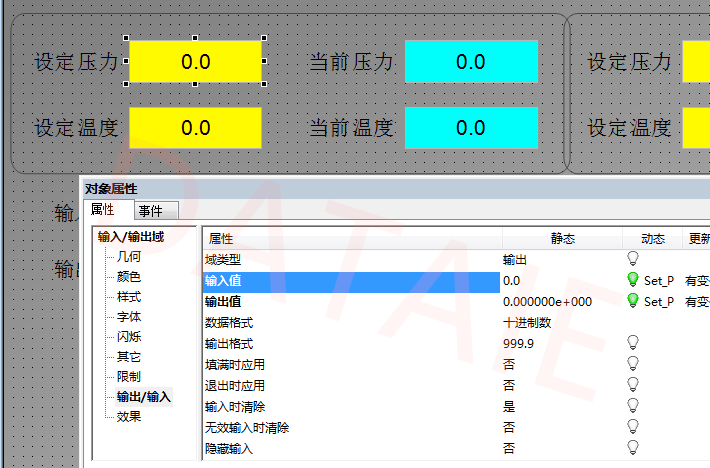

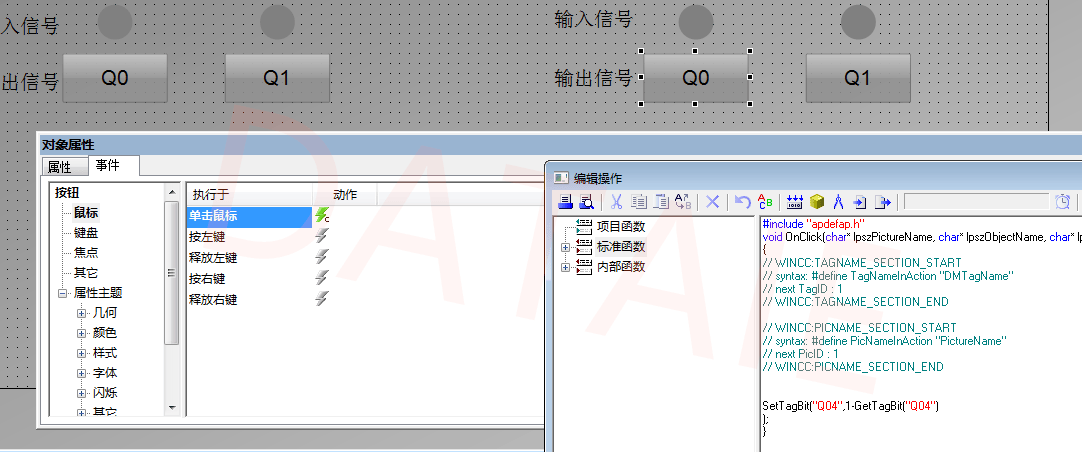

5. 画面控件与变量的关联

PLC参数设置

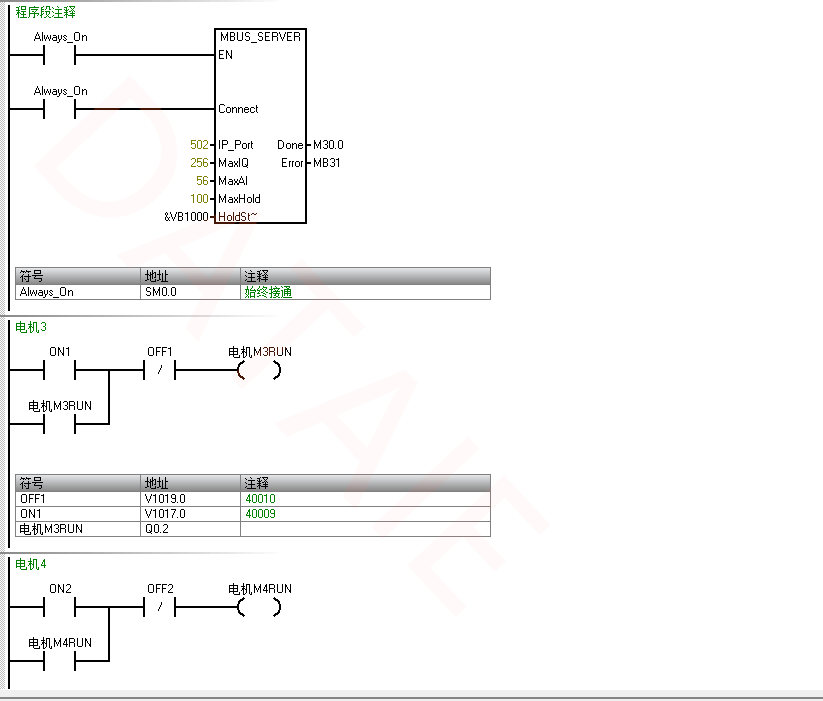

1. 编写一个启停程序

其中Q0.2和Q0.3是起保停

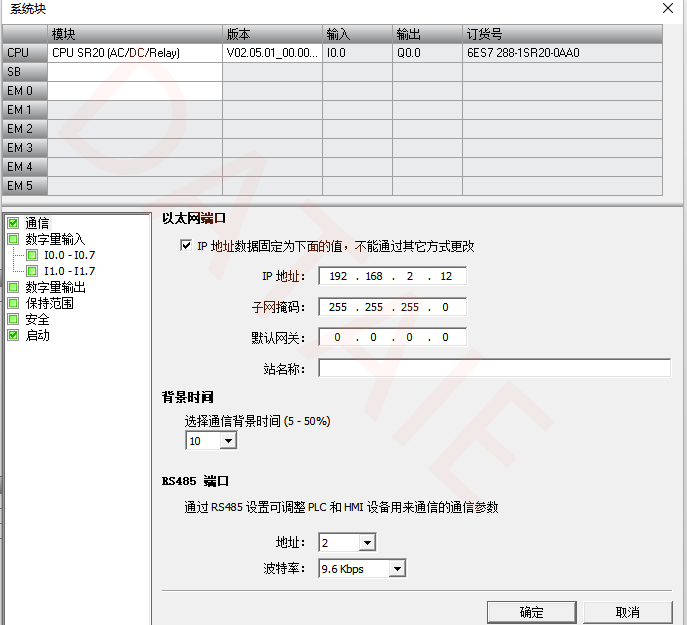

2. PLC的IP地址设置

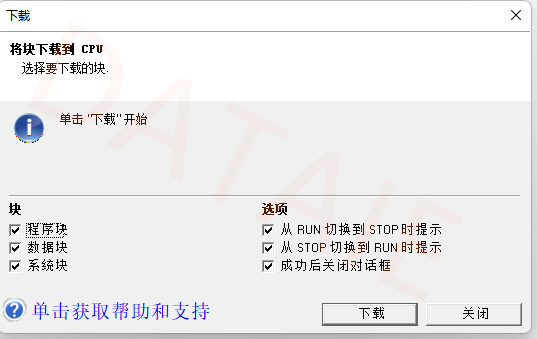

3. 将程序下载到PLC

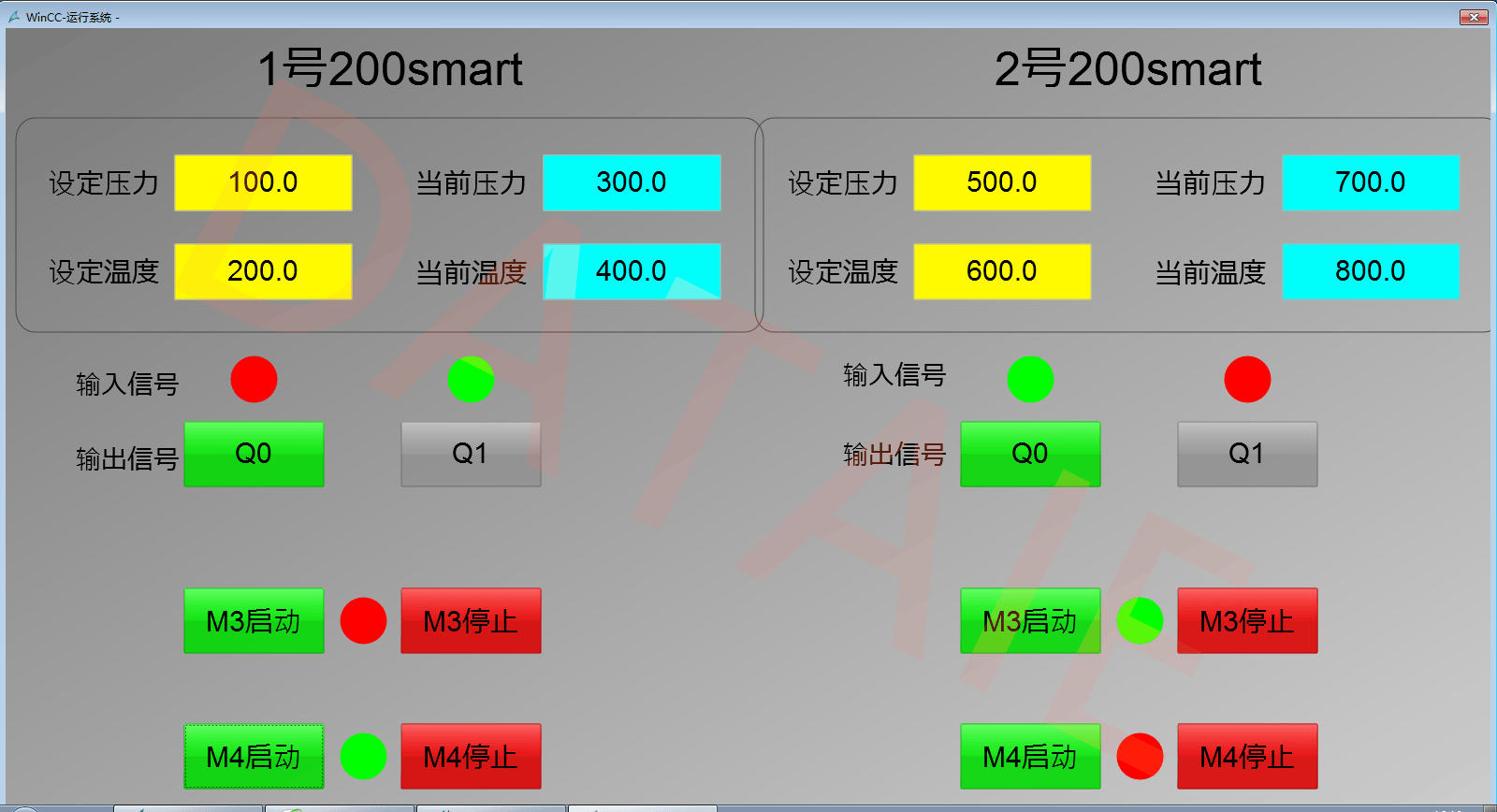

测试方法

1. 用WICC的Q0和Q1按钮控制PLC对应的Q点，同时在WINCC上监测Q点输出。

2. 给PLC的I点输入信号，看WINCC是否有监测到相应点的信号

3. 通过给PLC相应寄存器写入数值，看WINCC是否有对应的数值
