PN协议下，上位机如何通过RJ45口远程控制PLC？

在实际系统中，车间里分布多台PLC，需要用上位机软件集中控制。通常所有设备距离在几十米到上百米不等。在有通讯需求的时候，如果布线的话，工程量较大且不美观，这种情况下比较适合采用无线通信方式。

本方案以组态王和2台西门子S7-1200为例，介绍组态王与多台 PLC的无线Profinet协议通信实现过程。在本方案中采用了西门子PLC无线通讯终端——DTD418MB，作为实现无线通讯的硬件设备。

一、方案概述

本方案中，用户无需更改网络参数和原有程序，也不必了解协议细节，通过欧美系PLC无线通讯终端DTD418MB，即可直接替换组态王与PLC之间有线以太网通讯，且稳定方便的实现PLC无线以太网通讯。

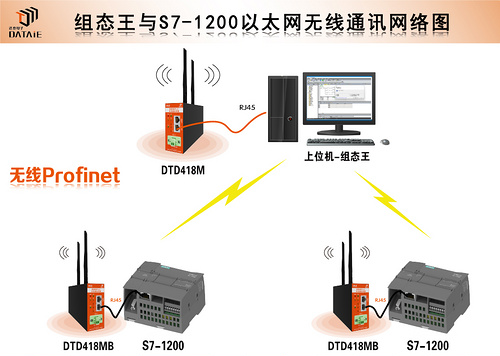

无线网络图 ▼

二、测试设备与参数

● 西门子PLC型号：S7-1200 × 2台

● 上位机：组态王6.55 × 1台

● 达泰欧美系PLC无线通讯终端——DTD418MB × 3块

● 主从关系：1主2从

● 通讯接口：RJ45接口

● 供电：12-24VDC

● 通讯协议：Profinet协议

● 传输距离：100米，1KM

三、接线方式

1、上位机与DTD418MB接线：

用一根通讯线，一端接入DTD418MB的RJ45接口，另一端接入上位机的RJ45接口。
