上位机程序设计

叶成涛6

于 2025-06-17 21:59:13 发布

阅读量1.4k

点赞数 34

CC 4.0 BY-SA版权

文章标签：数据库 linux 运维上位机

本文链接：https://blog.youkuaiyun.com/2401_89325672/article/details/148724747

一、上位机程序设计的基本概念

1.1 上位机的定义与定位

上位机（Host Computer）是指在工业控制系统中位于控制层级顶端的计算机系统，主要负责监控、数据采集、人机交互和决策控制等功能。与下位机（如PLC、单片机等）形成主从架构，共同构成完整的自动化控制系统。

上位机程序设计的核心在于建立与下位机设备的高效通信，实现数据的采集、处理、存储和可视化展示。这种程序设计不同于一般的应用软件开发，它需要特别考虑实时性、稳定性和可靠性等工业级要求。

1.2 上位机系统的典型架构

一个完整的上位机系统通常包含以下层次：

通信接口层：处理与下位机的物理连接和协议转换

数据处理层：负责数据解析、校验和格式转换

业务逻辑层：实现具体的监控和控制逻辑

数据存储层：完成历史数据的持久化存储

人机交互层：提供图形化操作界面和数据展示

二、上位机程序设计的关键技术

2.1 通信技术

2.1.1 常见通信方式

串口通信（RS232/RS485）：

优点：简单可靠、成本低

缺点：传输速率有限、距离受限

典型应用：小型设备监控、传感器数据采集

以太网通信：

优点：高速率、远距离

缺点：需要网络基础设施

典型协议：Modbus TCP、Profinet、Ethernet/IP

现场总线：

CAN总线：汽车电子、工业设备

Profibus：过程自动化

DeviceNet：工厂自动化

2.1.2 通信协议实现

csharp

复制

下载

// Modbus RTU协议实现示例public class ModbusRTU{

    private SerialPort port;



    public byte[] ReadHoldingRegisters(byte slaveId, ushort startAddr, ushort count)

    {

        byte[] request = new byte[8];

        request[0] = slaveId;       // 设备地址

        request[1] = 0x03;         // 功能码

        request[2] = (byte)(startAddr >> 8);  // 起始地址高字节

        request[3] = (byte)startAddr;         // 起始地址低字节

        request[4] = (byte)(count >> 8);      // 寄存器数量高字节

        request[5] = (byte)count;            // 寄存器数量低字节



        // 计算CRC校验

        ushort crc = CalculateCRC(request, 6);

        request[6] = (byte)crc;

        request[7] = (byte)(crc >> 8);



        port.Write(request, 0, 8);



        // 读取响应数据...

    }}

2.2 数据处理技术

2.2.1 数据解析方法

固定格式解析：

适用于协议规范严格的应用

通过偏移量直接读取各字段

标签化解析：

采用XML/JSON等结构化格式

灵活性高但解析开销大

规则引擎解析：

适用于复杂多变的协议

使用脚本或配置定义解析规则

2.2.2 数据校验机制

校验和（Checksum）：

简单快速但可靠性一般

循环冗余校验（CRC）：

工业领域最常用

可检测多位错误

哈希校验：

用于大数据块校验

MD5/SHA等算法

2.3 用户界面设计

2.3.1 设计原则

功能优先：操作流程符合工作实际需求

信息密度适中：关键数据突出显示

状态可视化：使用颜色、图形直观反映设备状态

操作安全：重要操作需二次确认

2.3.2 典型界面元素

设备状态面板：

运行指示灯

报警状态显示

关键参数实时值

趋势曲线图：

实时数据曲线

历史数据回放

多参数对比

数据表格：

分页显示

排序过滤

导出功能

三、上位机程序设计的开发流程

3.1 需求分析阶段

明确通信需求：

确定通信方式（串口/网络）

确定通信协议（标准/私有）

确定通信参数（波特率、数据位等）

确定功能需求：

数据采集频率

数据处理要求

报警条件设置

报表生成需求

性能指标：

系统响应时间

数据存储周期

并发处理能力

3.2 技术选型阶段

3.2.1 开发语言选择

语言	适用场景	优点	缺点
C#	Windows平台工业应用	开发效率高、生态完善	跨平台能力有限
Java	跨平台需求	良好的可移植性	实时性一般
Python	快速原型开发	丰富的库支持	执行效率较低

3.2.2 框架选择

WinForms：

成熟稳定

控件丰富

适合传统工业界面

WPF：

现代化UI

数据绑定强大

学习曲线较陡

跨平台框架：

Avalonia

Uno Platform

NET MAUI

3.3 详细设计与实现

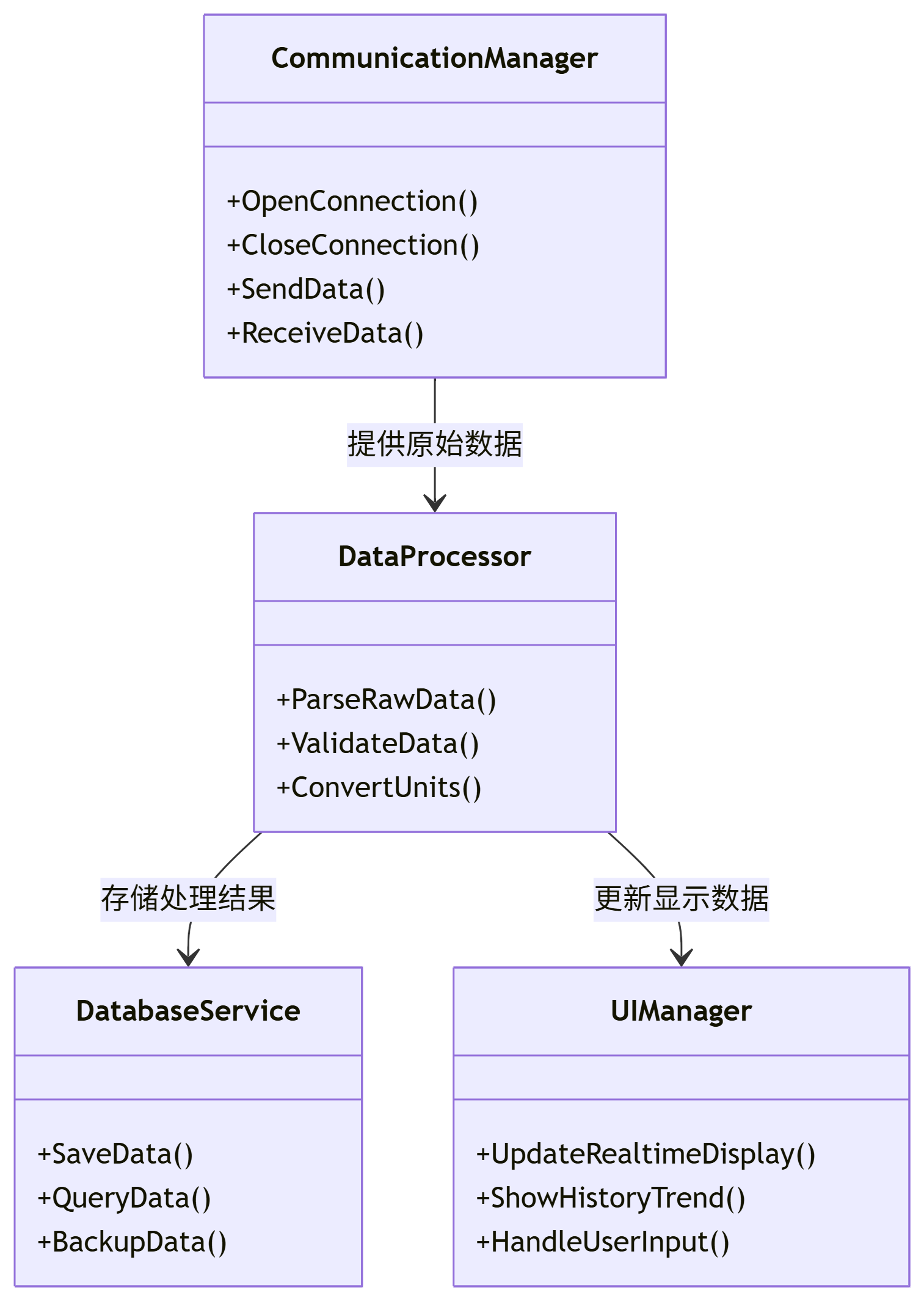

3.3.1 架构设计示例

图表

代码

下载

3.3.2 核心模块实现

通信管理模块：

csharp

复制

下载

public class CommunicationManager : IDisposable{

    private ICommunicationChannel channel;

    private readonly ILogger logger;



    public CommunicationManager(ICommunicationChannel channel, ILogger logger)

    {

        this.channel = channel;

        this.logger = logger;

        this.channel.DataReceived += OnDataReceived;

    }



    private void OnDataReceived(object sender, DataReceivedEventArgs e)

    {

        try

        {

            var parsedData = DataParser.Parse(e.RawData);

            if(DataValidator.Validate(parsedData))

            {

                DataBus.Publish(new DataReceivedEvent(parsedData));

            }

        }

        catch(Exception ex)

        {

            logger.Error($"数据处理失败：{ex.Message}");

        }

    }



    public void SendCommand(DeviceCommand command)

    {

        byte[] rawCommand = CommandEncoder.Encode(command);

        channel.Send(rawCommand);

    }



    public void Dispose()

    {

        channel.DataReceived -= OnDataReceived;

        channel.Dispose();

    }}
