Profinet协议下，MCGS触摸屏能否无线连接PLC？

一、方案概述

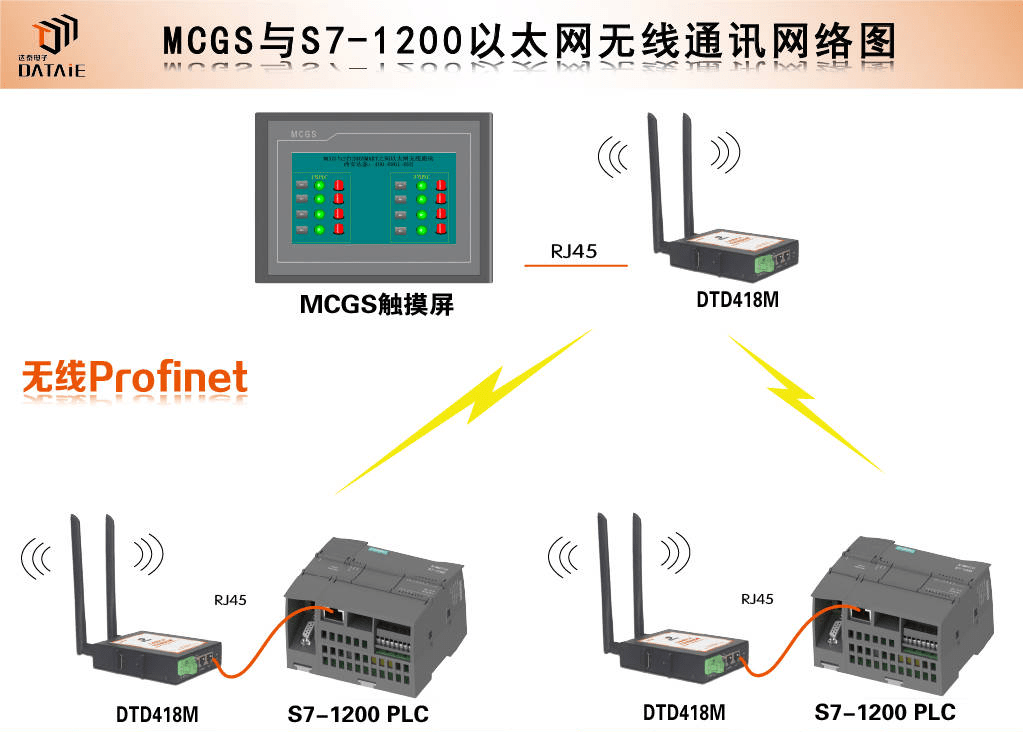

本方案以MCGS触摸屏和2台西门子S7-1200为例，介绍触摸屏与多台 PLC的无线Profinet通信实现过程。在本方案中采用了西门子PLC无线通讯终端DTD418M，作为实现无线通讯的硬件设备。

本方案中，用户无需更改网络参数和原有程序，通过欧美系PLC专用无线通讯终端DTD418M，即可直接替换触摸屏与PLC之间有线以太网通讯，且稳定方便的实现Profinet协议下无线以太网通讯。

二、测试设备与参数

西门子PLC型号：S7-1200 × 2台

触摸屏：MCGS-TPC7031KT × 1台

无线通讯终端：DTD418MA × 3块

主从关系：1主2从

通讯接口：RJ45接口

供电：12-24VDC

通讯协议：Profinet协议

传输距离：100米，1KM

三、接线方式

触摸屏与DTD418M接线

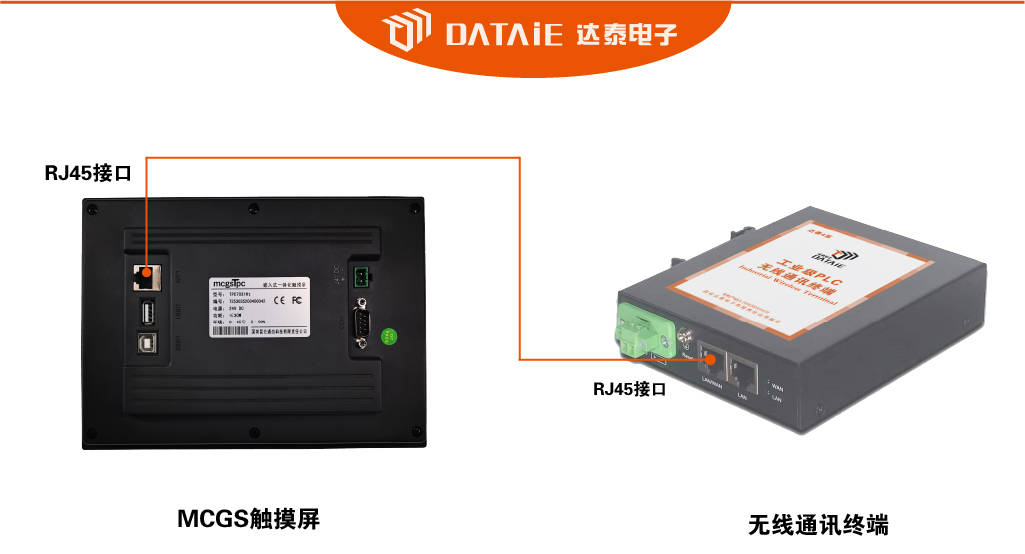

用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入MCGS触摸屏的RJ45接口。

PLC与DTD418M接线

用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入S7-1200的RJ45接口。
