模拟量信号干扰的主要原因及解决方案

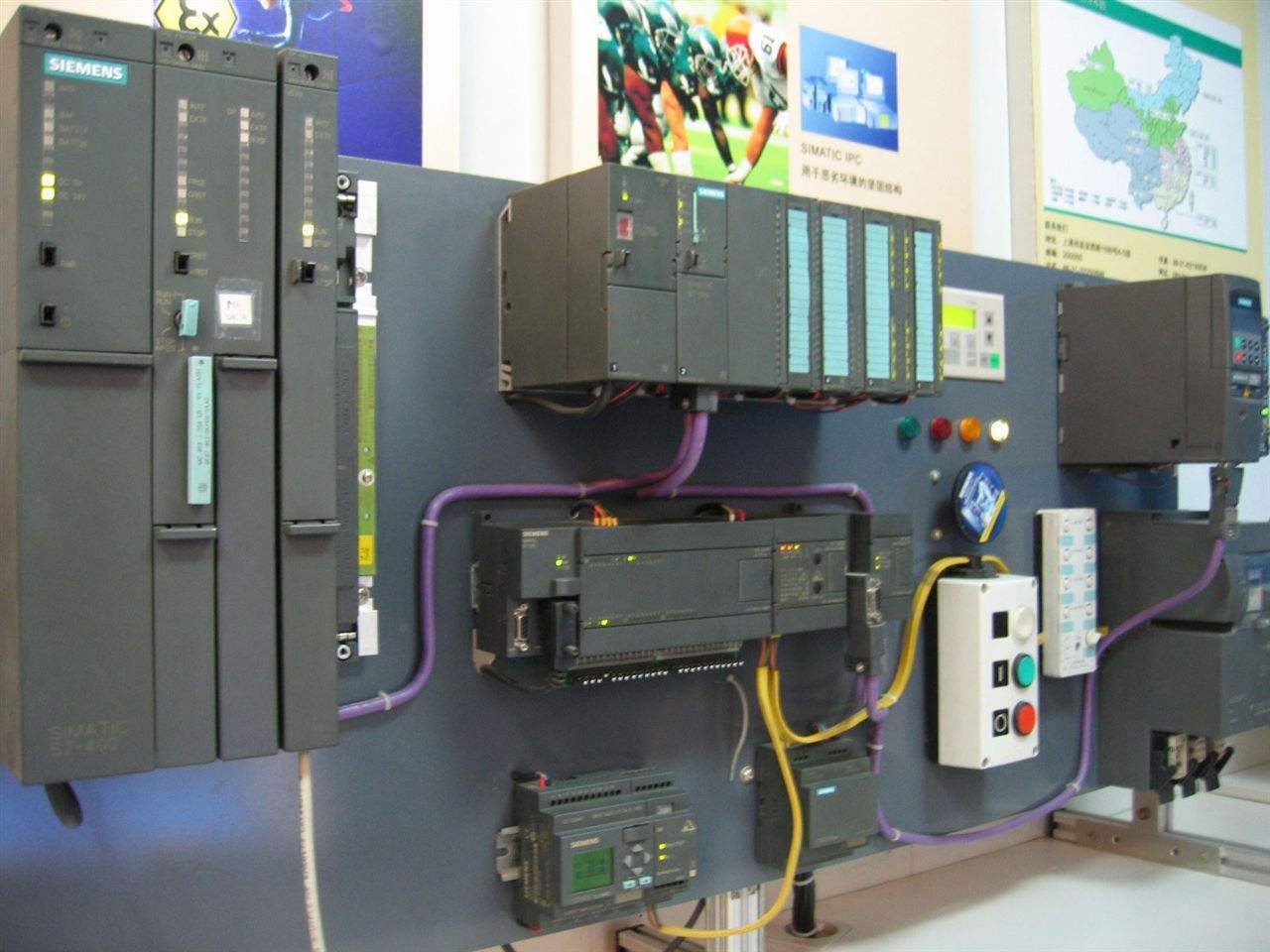

PLC 控制系统中电磁干扰源主要有以下几个方面：

1.空间的辐射干扰

空间的辐射电磁场（EMI）主要是由电力网络、电气设备的暂态过程、雷电、无线电广播、电视、雷达、高频感应加热设备等产生的，通常称为辐射干扰，其分布极为复杂。

2.系统外引线干扰

主要通过电源和信号线引入，通常称为传导干扰。这种干扰在我国工业现场较严重。

3.电源干扰

由于电网覆盖范围广，将受到所有空间电磁干扰而在线路上感应电压和电路。

4.信号线引入的干扰

控制系统连接的各类信号传输线，除了传输有效的各类信号之外，总会有外部干扰信号侵入。

5.接地系统混乱时的干扰

错误的接地，会引入严重的干扰信号，使PLC 系统将无法正常工作。

6.PLC 系统内部的干扰

主要由系统内部元器件及电路间的相互电磁辐射产生，如逻辑电路互辐射及其对模拟电路的影响，模拟地与逻辑地的相互影响及元器件间的相互不匹配使用等。

想要快速有效地降低模拟量信号传输干扰，可以从以下10个方面着手：

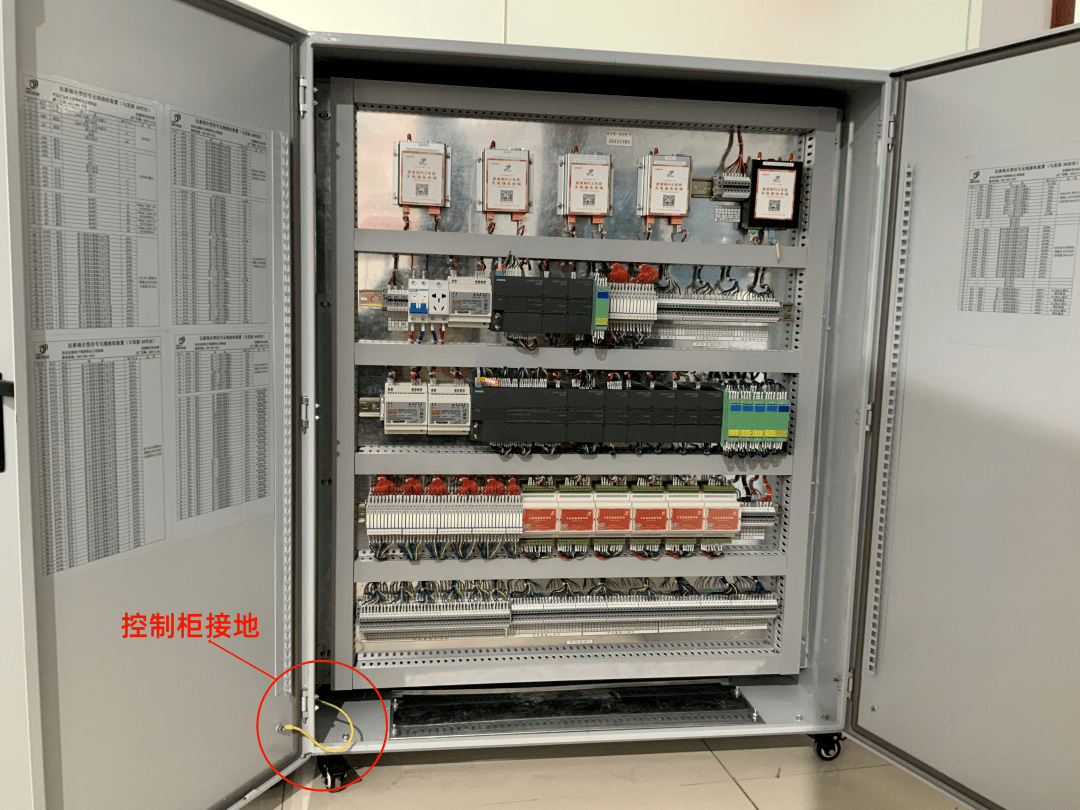

1.专用接地

首先，PLC系统有自己的专用接地，做到这一点，很多干扰问题都会迎刃而解。

2.隔离变压器

PLC供电加隔离变压器，可以从电源进线侧排除干扰源。

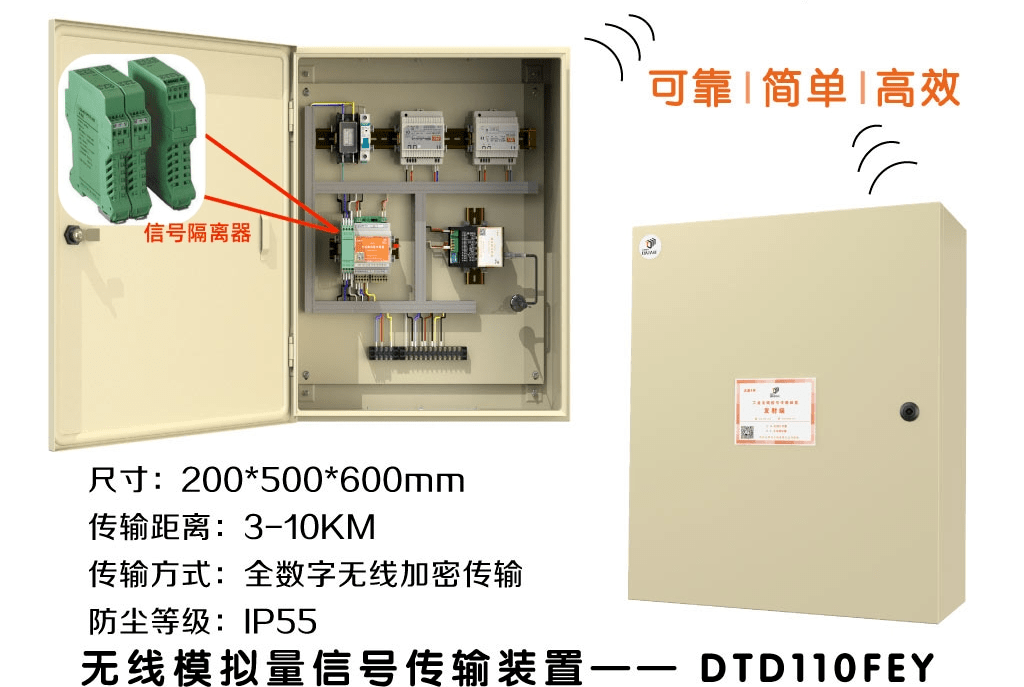

3.信号隔离器

加1:1信号隔离器，可以直接从信号源侧排除干扰源。
