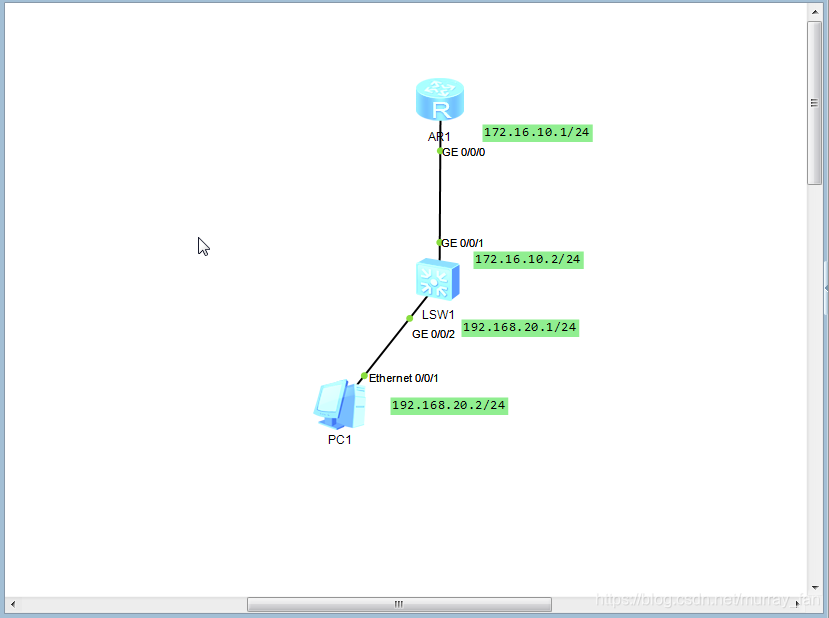

eNSP华为路由器与交换机连接

路由配置:

[Huawei]interface GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 172.16.10.1 24
[Huawei]ip route-static 0.0.0.0 0.0.0.0 172.16.10.2

交换机配置:

[Huawei]vlan batch 10 20
[Huawei]interface Vlanif 10
[Huawei-Vlanif10]ip address 172.16.10.2 255.255.255.0
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1] port link-type access
[Huawei-GigabitEthernet0/0/1] port default vlan 10

[Huawei]interface Vlanif 20
[Huawei-Vlanif10]ip address 192.168.20.1 255.255.255.0
[Huawei]interface GigabitEthernet 0/0/2
[Huawei-GigabitEthernet0/0/2] port link-type access
[Huawei-GigabitEthernet0/0/2] port default vlan 20
[Huawei]ip route-static 0.0.0.0 0.0.0.0 172.16.10.1

PC设置:

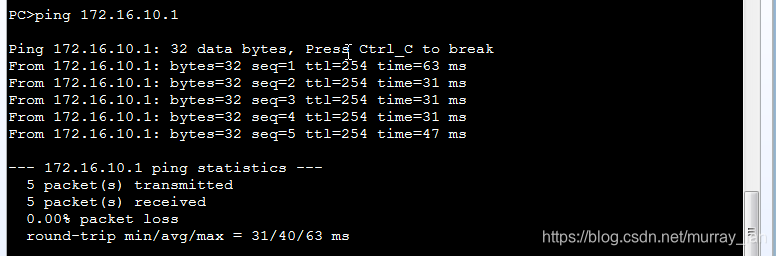

测试:

### 华为ENSP模拟环境中通过Telnet从路由器登录到交换机 为了实现从华为ENSP模拟的路由器通过Telnet协议访问并管理连接在同一网络中的交换机,需遵循特定配置步骤[^1]。 #### 配置前准备 确保两设备间已建立物理链接,并处于相同VLAN或直连不同网段但路由可达的状态。此外,确认双方IP地址设置无误且能互相Ping通。 #### 路由器端配置命令如下: ```shell [Huawei] user-interface vty 0 4 [Huawei-ui-vty0-4] authentication-mode password Please configure the login password (maximum length 16): ********** [Huawei-ui-vty0-4] set authentication password cipher ********** [Huawei-ui-vty0-4] protocol inbound all [Huawei-ui-vty0-4] quit ``` 上述操作用于设定VTY接口认证方式及密码,允许接收来自任何协议发起的会话请求。 #### 开启Telnet服务于目标交换机上执行以下指令: ```shell <Huawei> system-view [Huawei] aaa [Huawei-aaa] local-user admin password simple ********** [Huawei-aaa] local-user admin service-type telnet [Huawei-aaa] local-user admin privilege level 15 [Huawei-aaa] quit [Huawei] user-interface vty 0 4 [Huawei-ui-vty0-4] set authentication password cipher ********** [Huawei-4] quit ``` 此部分创建了一个具有最高权限级别的本地管理员账户`admin`,专门服务于Telnet接入需求;同时开放了VTY通道上的Telnet入站流量许可。 完成以上配置之后,在源路由器输入相应命令尝试远程登陆至目的交换机: ```shell <Huawei> telnet 192.168.x.y // 将 "192.168.x.y" 替换成实际的目标交换机 IP 地址. ``` 如果一切正常,则应能够成功进入对方CLI界面继续后续操作.
