一. 前言
作为一名 Java 程序员，我们在日常工作中使用这门面向对象的编程语言时，做的最频繁的操作大概就是去创建一个个的对象了。对象的创建方式有很多，可以通过 new、Spring 管理 Bean、反射、clone、反序列化等不同方式来创建，但最终使用时对象都要被放到内存中，那么你知道在内存中的 Java 对象是由哪些部分组成以及是怎么存储的吗？这篇文章可带你深入了解 Java 对象的内存布局。
二. Java 对象的内存布局

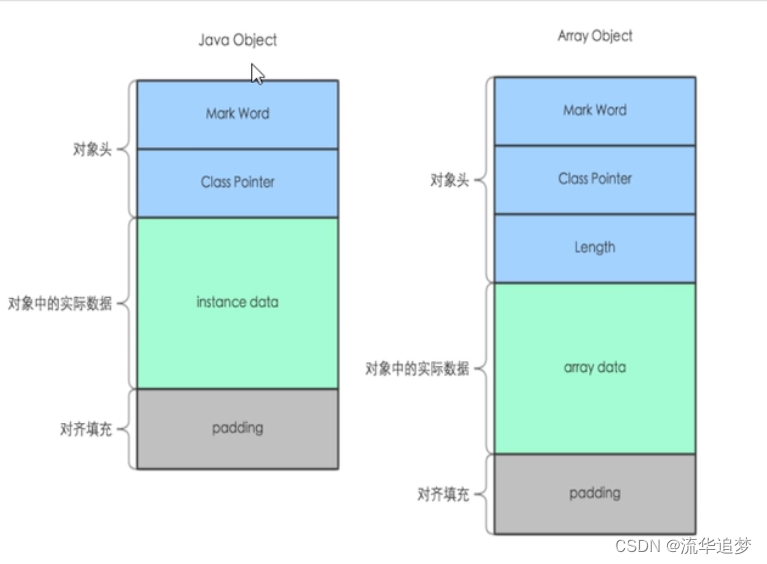

Java 对象的内存布局分为两种，普通对象和数组对象。
通过图中可以看出，数组对象只是在对象头里多了数组长度这一项，普通对象（非数组对象）没有这一项，也不分配内存空间。
三. Java 对象结构

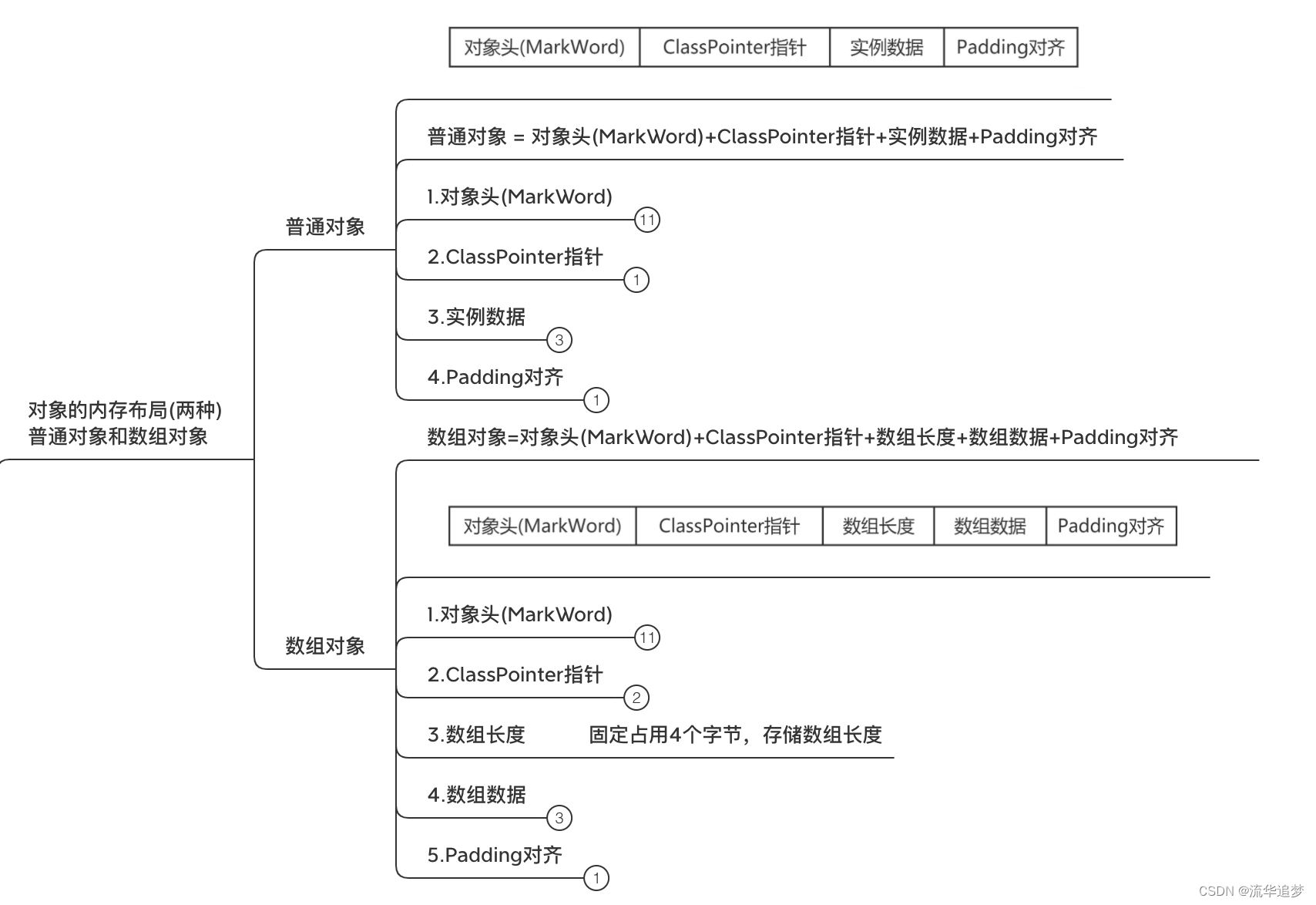

在JVM中，对象在内存中的布局分为三块区域：对象头、实例数据和对齐补全。
3.1. 对象头
对象头由三部分组成：
- Mark Word：存储自身的运行时数据，例如 HashCode、GC 年龄、锁相关信息等内容。
- Class Metadata Pointer：类型指针指向它的类元数据的指针。
- Length：记录数组长度。只有对象是数组的情况下，才有这部分数据，若对象不是数组，则没有这部分，不分配空间。
3.1.1. Mark Word
用于存储对象自身的运行时数据，如哈希码、GC 分代年龄、锁状态标志、线程持久的锁、偏向线程的 ID 等，通过存储的内容得知对象头是锁机制和 GC 的重要基础。
32位虚拟机的 Mark Word 的字节分配：
- 无锁 —— 对象的 hashcode：25bit；存放对象分代年龄：4bit； 存放是否偏向锁的标志位：1bit； 存放锁标志位为01：2bit。
- 偏向锁 —— 在偏向锁中划分更细。开辟 25bit 的空间，其中存放线程 ID：23bit；存放Epoch：2bit；存放对象分代年龄：4bit；存放是否偏向锁标志：1bit （0表示无锁，1表示偏向锁）；锁的标志位为01：2bit。
- 轻量级锁 —— 在轻量级锁中直接开辟 30bit 的空间存放指向栈中锁记录的指针，2bit 存放锁的标志位，其标志位为00。
- 重量级锁 —— 在重量级锁中和轻量级锁一样，30bit 的空间用来存放指向重量级锁的指针，2bit 存放锁的标志位，其标志位为10。
- GC 标记 —— 开辟 30bit 的内存空间却没有占用，2bit 空间存放锁标志位为11。其中无锁和偏向锁的锁标志位都是01，只是在前面的 1bit 区分了这是无锁状态还是偏向锁状态。
64位虚拟机的 Mark Word 的字节分配：
- 无锁 —— unused：25bit；对象的 hashcode：31bit；Cmc_free：1bit；存放对象分代年龄：4bit； 存放是否偏向锁的标志位：1bit； 存放锁标志位为01：2bit。
- 偏向锁 —— 偏向线程 ID：54bit；存放Epoch：2bit；Cmc_free：1bit；存放对象分代年龄：4bit；存放是否偏向锁标识：1bit （0表示无锁，1表示偏向锁）；锁的标志位为01：2bit。
- 轻量级锁 —— 在轻量级锁中直接开辟 62bit 的空间存放指向栈中锁记录的指针，2bit 存放锁的标志位，其标志位为00。
- 重量级锁 —— 在重量级锁中和轻量级锁一样，62bit 的空间用来存放指向重量级锁的指针，2bit 存放锁的标识位，为10。
- GC 标记 —— 开辟 62bit 的内存空间却没有占用，2bit 空间存放锁标志位为11。其中无锁和偏向锁的锁标志位都是01，只是在前面的 1bit 区分了这是无锁状态还是偏向锁状态。
3.1.2. 类型指针（Class Metadata Pointer）
类型指针指向类的元数据地址，JVM 通过这个指针确定对象是哪个类的实例。32位的 JVM 占32位，4个字节，64位的 JVM 占64位，8个字节，但是64位的 JVM 默认会开启指针压缩，压缩后也只占4字节。
如果应用的对象过多，使用64位的指针将浪费大量内存，统计而言，64位的 JVM 将会比32位的JVM 多耗费50%的内存。所以会默认开启指针压缩（如不开启，类型指针将占用8字节），UseCompressedOops 是默认开启的，该参数表示开启指针压缩，会将原来64位的指针压缩为32位（即由原8字节压缩到4字节大小）。
-XX:+UseCompressedClassPointers //开启压缩类指针
-XX:-UseCompressedClassPointers //关闭压缩类指针
// 这个JVM参数依赖UseCompressedOops这个参数，UseCompressedOops开启，UseCompressedClassPointers默认开启，可手工关闭，
// UseCompressedOops关闭，UseCompressedClassPointers不管开启还是关闭都不生效即不压缩。3.1.3. 数组长度（Length）
如果对象是普通对象（非数组对象），则没有这部分，不占用空间。如果对象是一个数组，那么对象头还需要有额外的空间用于存储数组的长度，这部分数据的长度也随着 JVM 架构的不同而不同：32位的JVM上，长度为32位（4字节）；64位 JVM 则为64位（8字节）。64位 JVM 如果开启+UseCompressedOops 选项，该区域长度也将由64位压缩至32位。
3.2. 实例数据
普通对象：实例数据。
数组对象：数组中的实例数据。
实例数据存放的是非静态的属性，也包括父类的所有非静态属性（private 修饰的也在这里，不区分可见性修饰符），基本类型的属性存放的是具体的值，引用类型及数组类型存放的是引用指针。
实例数据不同的类型所占的空间不同：
| 数据类型 | 占用空间 |
|---|---|
| char | 2个字节 |
| boolean | 1个字节 |
| byte | 1个字节 |
| short | 2个字节 |
| int | 4个字节 |
| long | 8个字节 |
| float | 4个字节 |
| double | 8个字节 |
| 对象引用 | 对象指针压缩默认是被开启的，占用4个字节，配置 JVM 参数 -XX:+UseCompressedOops 后，占用8个字节 |
64 位的 JVM 默认开启普通对象指针压缩 -XX:+UseCompressedOops (OOP 即 ordinary object pointer)，由原8字节压缩到4字节大小。
3.3. 对齐填充（Padding）
用于补齐对象内存长度的。因为 JVM 要求 Java 代码的对象必须是 8bit 的倍数。如果一个对象用不到 8N 个字节则需要对其填充，以此来补齐对象头和实例数据占用内存之后剩余的空间大小。如果对象头和实例数据已经占满了 JVM 所分配的内存空间，那么就不用再进行对齐填充了。所有的对象分配的字节总 SIZE 需要是8的倍数，如果前面的对象头和实例数据占用的总 SIZE 不满足要求，则通过对齐数据来填满。
四. JVM 之 指针压缩
4.1. 压缩指针的由来
计算机操作系统分32位和64位，这里的位在计算机里是用0和1来表示的，用32个（或64个）二进制0和1的组合来表示内存地址。
以32位为例，在普通的内存中，对象的大小最小是以1字节来计算的，通过0和1的排列组合，能够表示寻址的内存空间最大就是个，换算成内存空间就是
/ 1024 / 1024 / 1024 = 4G，也就是说32位的操作系统最大能寻址的内存空间只有4G。
同理，64位的操作系统（查阅资料显示其实没有用到64位，最多只用到了48位，这个可自行查阅资料，反正肯定比32位大的多） / 1024 / 1024 / 1024 / 1024 = 256TB，这样内存就足够大了，但是目前还没有厂商能生产出这么大的内存。
4G 对于现在的 Java 应用系统来说，内存已经算小的了，那我们就会想到使用64位的系统，这样内存就可以更大了，但是当我们准备将32位系统切换到64位系统，起初我们可能会期望系统性能会立马得到提升，但现实情况可能并不是这样的，为什么呢？
- 32位系统对象指针是4字节，64位系统对象指针是8字节（1位表示1bit，8个bit 表示1字节），这样64位系统中的对象引用占用的内存空间是32位系统中的两倍大小，因此间接的导致了在64位系统中更多的内存消耗以及更频繁的 GC 发生，GC 占用的 CPU 时间越多，那么我们的应用程序占用 CPU 的时间就越少，响应会变慢，吞吐量会降低。
- 对象的引用变大了，那么 CPU 可缓存的对象相对就少了，降低了 CPU 缓存命中率，增加了对内存的访问，CPU 对 CPU 缓存的访问速度可比对内存的访问速度快太多了，所以大量的对内存访问，会降低 CPU 的执行效率，增加了执行时间，从而影响性能。
既然32位系统内存不够，64位内存够但又影响性能，那有没有折中方案来解决这两个问题呢，于是聪明的 JVM 开发者想到了利用压缩指针，在64位的操作系统中利用32位的对象指针引用获得超过 4G 的内存寻址空间。
4.2. 如何压缩指针
由于在 JVM 里，对象都是以8字节对齐的（即对象的大小都是8的倍数），所以不管用32位还是64位的二进制表示，末尾3位始终都是0。既然 JVM 已经知道了这些对象的内存地址后三位始终是0，那么这些无意义的0就没必要在堆中继续存储。相反，我们可以利用存储0的这3位 bit 存储一些有意义的信息，这样我们就多出3位 bit 的寻址空间，也就是说如果我们继续使用32位来存储指针，只不过后三位原本用来存储0的 bit 现在被我们用来存放有意义的地址空间信息，当寻址的时候，JVM 将这32位的对象引用左移3位即可（后三位补0）。我们原本32位的内存寻址空间一下变成了35位，可寻址的内存空间变为 / 1024 / 1024 / 1024 = 32G，也就是说在64位系统 JVM 的内存可扩大到 32G 了，基本上可满足大部分应用的使用了。

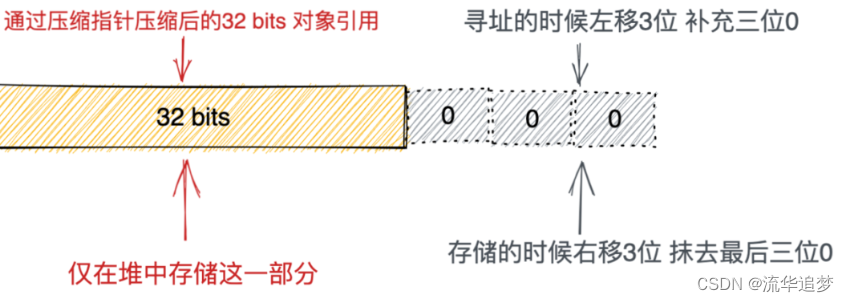

所以在64位系统下，通过压缩指针我们可以继续使用32位来处理（引用指针由8字节可降低到4字节），存储的时候右移3位，寻址的时候左移3位，如下图所示：
这样一来，JVM 虽然额外的执行了一些位运算但是极大的提高了寻址空间，并且将对象引用占用内存大小降低了一半，节省了大量空间，况且这些位运算对于 CPU 来说是非常容易且轻量的操作，可谓是一举两得。
4.3. 如何进一步扩大寻址空间
前边提到我们在 Java 虚拟机堆中对象起始地址均需要对齐至8的倍数，不过这个数值我们可以通过 JVM 参数 -XX:ObjectAlignmentInBytes 来改变（默认值为8）。当然这个数值的必须是2的次幂，数值范围需要在 8 - 256 之间。
正是因为对象地址对齐至8的倍数，才会多出3位 bit 让我们存储额外的地址信息，进而将 4G 的寻址空间提升至 32G。
同样的道理，如果我们将 ObjectAlignmentInBytes 的数值设置为16呢？
对象地址均对齐至16的倍数，那么就会多出4位 bit 让我们存储额外的地址信息。寻址空间变为 / 1024 / 1024 / 1024 = 64G。
通过以上规律，我们就能知道，在64位系统中开启压缩指针的情况，寻址范围的计算公式：4G * ObjectAlignmentInBytes = 寻址范围。
但是并不建议大家贸然这样做，因为增大了 ObjectAlignmentInBytes 虽然能扩大寻址范围，但是这同时也可能增加了对象之间的字节填充，导致压缩指针没有达到原本节省空间的效果。
4.4. JVM 压缩指针参数

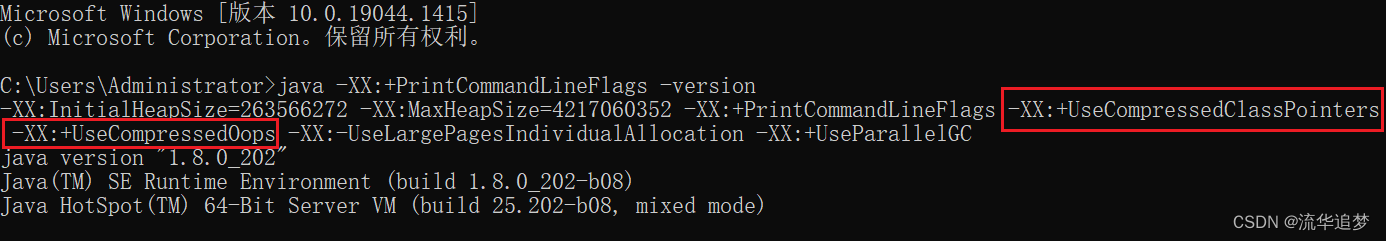

可以通过以下命令查看 Java 命令默认的启动参数：
java -XX:+PrintCommandLineFlags -version

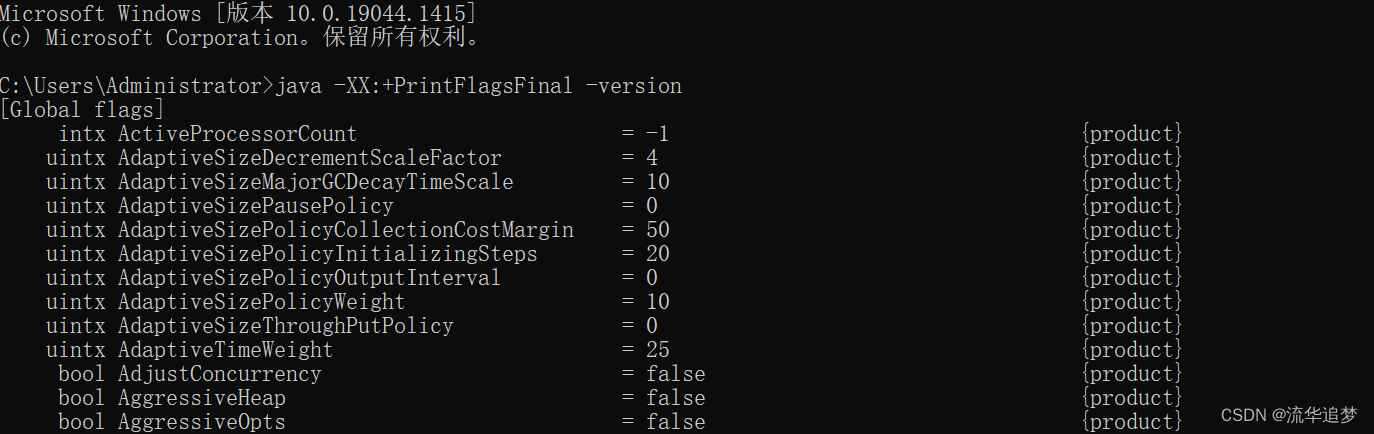

通过下面这个命令，可以看到所有JVM参数的默认值：
java -XX:+PrintFlagsFinal -version
关于压缩指针的两个参数：
- UseCompressedClassPointers：压缩类指针（开启时类指针占4字节，关闭时类指针占8字节）；
- UseCompressedOops：压缩普通对象指针（开启时引用对象指针占4字节，关闭时引用对象指针占8字节）。
Oops 是 Ordinary object pointers 的缩写，这两个参数默认是开启的，即 -XX:+UseCompressedClassPointers，-XX:+UseCompressedOops，也可手动设置，如下所示：
-XX:+UseCompressedClassPointers //开启压缩类指针
-XX:-UseCompressedClassPointers //关闭压缩类指针
-XX:+UseCompressedOops //开启压缩普通对象指针
-XX:-UseCompressedOops //关闭压缩普通对象指针注：32位 HotSpot VM 是不支持 UseCompressedOops 参数的，只有64位 HotSpot VM 才支持。Oracle JDK 从6 update 23开始在64位系统上会默认开启压缩指针。
五. Java 对象大小计算
5.1. 对象大小计算公式
以下表格展示了对象中各部分所占空间大小，单位：字节。
| 类型 | 所属部分 | 占用空间大小（压缩开启） | 占用空间大小（压缩关闭） |
|---|---|---|---|
| Markwork | 对象头 | 8 | 8 |
| 类型指针 | 对象头 | 4 | 8 |
| 数组长度 | 对象头 | 4 | 4 |
| byte | 对象体 | 1 | 1 |
| boolean | 对象体 | 1 | 1 |
| short | 对象体 | 2 | 2 |
| char | 对象体 | 2 | 2 |
| int | 对象体 | 4 | 4 |
| float | 对象体 | 4 | 4 |
| long | 对象体 | 8 | 8 |
| double | 对象体 | 8 | 8 |
| 对象引用指针 | 对象体 | 4 | 8 |
| 对齐填充 | 对齐填充 | 对象头+对象体是8的倍数？0 ：8 -（对象头+对象体）% 8 | 对象头+对象体是8的倍数？0 ：8 -（对象头+对象体）% 8 |
计算公式：对象大小 = 对象头 + 对象体（对象是数组时，对象体的大小=引用指针占用空间大小 *对象个数） + 对齐填充。
64位操作系统 32G 内存以下，默认开启对象指针压缩，对象头是12字节，关闭指针压缩，对象头是16字节。内存超过 32G 时，则自动关闭指针压缩，对象头占16字节。
5.2. 对象分析
使用 JOL 工具分析 Java 对象大小：
<dependency>
<groupId>org.openjdk.jol</groupId>
<artifactId>jol-core</artifactId>
<version>0.17</version>
</dependency>常用类及方法：
查看对象内部信息： ClassLayout.parseInstance(obj).toPrintable()；
查看对象外部信息：GraphLayout.parseInstance(obj).toPrintable()；
查看对象占用空间总大小：GraphLayout.parseInstance(obj).totalSize()；
查看类内部信息：ClassLayout.parseClass(Object.class).toPrintable()。
使用到的测试类：
@Setter
class Goods {
private byte b;
private char type;
private short age;
private int no;
private float weight;
private double price;
private long id;
private boolean flag;
private String goodsName;
private LocalDateTime produceTime;
private String[] tags;
public static String str;
public static int temp;
}5.3. 非数组对象，开启指针压缩
64位 JVM，堆内存小于 32G 的情况下，默认是开启指针压缩的。
public static void main(String[] args) {
Goods goods = new Goods();
goods.setAge((short) 10);
goods.setNo(123456);
goods.setId(111L);
goods.setGoodsName("方便面");
goods.setFlag(true);
goods.setB((byte)1);
goods.setPrice(1.5d);
goods.setProduceTime(LocalDateTime.now());
goods.setType('A');
goods.setWeight(0.065f);
goods.setTags(new String[] {"food", "convenience", "cheap"});
Goods.str = "test";
Goods.temp = 222;
System.out.println(ClassLayout.parseInstance(goods).toPrintable());
}先不看输出结果，按上面的公式计算一下对象的大小：
- 对象头：8字节（Mark Word）+4字节（类指针）=12字节；
- 对象体：1字节（属性 b）+ 2字节（属性 type）+ 2字节（属性 age）+ 4字节（属性 no）+ 4字节（属性 weight）+ 8字节（属性 price）+ 8字节（属性 id）+ 1字节（属性 flag） + 4字节（属性 goodsName 指针） + 4字节（属性 produceTime 指针） + 4字节（属性 tags 指针）= 42字节（注意：静态属性不参与对象大小计算）；
- 对齐填充：8 -（对象头+对象体）% 8 = 8 - （12 + 42） % 8 = 2字节；
- 对象大小 = 对象头 + 对象体 + 对齐填充 = 12字节 + 42字节 + 2字节 = 56字节。
执行看运行结果：
com.star95.study.jvm.Goods object internals:
OFF SZ TYPE DESCRIPTION VALUE
0 8 (object header: mark) 0x0000000000000001 (non-biasable; age: 0)
8 4 (object header: class) 0x2000c043
12 4 int Goods.no 123456
16 8 double Goods.price 1.5
24 8 long Goods.id 111
32 4 float Goods.weight 0.065
36 2 char Goods.type A
38 2 short Goods.age 10
40 1 byte Goods.b 1
41 1 boolean Goods.flag true
42 2 (alignment/padding gap)
44 4 java.lang.String Goods.goodsName (object)
48 4 java.time.LocalDateTime Goods.produceTime (object)
52 4 java.lang.String[] Goods.tags [(object), (object), (object)]
Instance size: 56 bytes
Space losses: 2 bytes internal + 0 bytes external = 2 bytes total这里有一个特殊的地方，打印输出的属性顺序跟代码里的顺序不一致，这是因为 JVM 进行优化，也就是指令重排序，会根据属性类型的大小、执行的先后顺序对结果是否有影响、最小填充大小等因素计算出对象最小应占用的空间。
5.4. 非数组对象，关闭指针压缩
关闭压缩指针，类指针和引用对象指针都占8字节，推算一下对象大小：
- 对象头：8字节（Mark Word）+ 8字节（类指针）= 16字节；
- 对象体：1字节（属性 b）+ 2字节（属性 type）+ 2字节（属性 age）+ 4字节（属性 no）+ 4字节（属性 weight）+ 8字节（属性 price）+ 8字节（属性 id）+ 1字节（属性 flag） + 8字节（属性 goodsName 指针） + 8字节（属性 produceTime 指针） + 8字节（属性 tags 指针）= 54字节（注意：静态属性不参与对象大小计算）；
- 对齐填充：8 -（对象头+对象体）% 8 = 8 - （16 + 54） % 8 = 2字节；
- 对象大小 = 对象头 + 对象体 + 对齐填充 = 16字节 + 54字节 + 2字节 = 72字节。
运行时增加JVM参数如下：
-XX:-UseCompressedClassPointers -XX:-UseCompressedOopspublic class ObjectLayOut1 {
public static void main(String[] args) {
Goods goods = new Goods();
goods.setAge((short) 10);
goods.setNo(123456);
goods.setId(111L);
goods.setGoodsName("方便面");
goods.setFlag(true);
goods.setB((byte)1);
goods.setPrice(1.5d);
goods.setProduceTime(LocalDateTime.now());
goods.setType('A');
goods.setWeight(0.065f);
goods.setTags(new String[] {"food", "convenience", "cheap"});
Goods.str = "test";
Goods.temp = 222;
System.out.println(ClassLayout.parseInstance(goods).toPrintable());
}
}执行看运行结果：
com.star95.study.jvm.Goods object internals:
OFF SZ TYPE DESCRIPTION VALUE
0 8 (object header: mark) 0x0000000000000001 (non-biasable; age: 0)
8 8 (object header: class) 0x00000000175647b8
16 8 double Goods.price 1.5
24 8 long Goods.id 111
32 4 int Goods.no 123456
36 4 float Goods.weight 0.065
40 2 char Goods.type A
42 2 short Goods.age 10
44 1 byte Goods.b 1
45 1 boolean Goods.flag true
46 2 (alignment/padding gap)
48 8 java.lang.String Goods.goodsName (object)
56 8 java.time.LocalDateTime Goods.produceTime (object)
64 8 java.lang.String[] Goods.tags [(object), (object), (object)]
Instance size: 72 bytes
Space losses: 2 bytes internal + 0 bytes external = 2 bytes total5.5. 数组对象开启指针压缩
默认是开启压缩指针的，类指针和引用对象指针都占4字节，推算一下对象大小：
- 对象头：8字节（Mark Word）+ 4字节（类指针） + 4字节（数组长度）= 16字节；
- 对象体：4字节 * 3 = 12字节；
- 对齐填充：8 -（对象头+对象体）% 8 = 8 - （16字节 + 12字节）% 8 = 4字节；
- 对象大小 = 对象头 + 对象体 + 对齐填充 = 16字节 + 12字节 + 4字节 = 32字节。
public class ObjectLayOut1 {
public static void main(String[] args) {
Goods goods = new Goods();
goods.setAge((short) 10);
goods.setNo(123456);
goods.setId(111L);
goods.setGoodsName("方便面");
goods.setFlag(true);
goods.setB((byte)1);
goods.setPrice(1.5d);
goods.setProduceTime(LocalDateTime.now());
goods.setType('A');
goods.setWeight(0.065f);
goods.setTags(new String[] {"food", "convenience", "cheap"});
Goods.str = "test";
Goods.temp = 222;
Goods[] goodsArr = new Goods[3];
goodsArr[0] = goods;
System.out.println(ClassLayout.parseInstance(goodsArr).toPrintable());
}
}执行看运行结果：
[Lcom.star95.study.jvm.Goods; object internals:
OFF SZ TYPE DESCRIPTION VALUE
0 8 (object header: mark) 0x0000000000000001 (non-biasable; age: 0)
8 4 (object header: class) 0x2000c18d
12 4 (array length) 3
16 12 com.star95.study.jvm.Goods Goods;.<elements> N/A
28 4 (object alignment gap)
Instance size: 32 bytes
Space losses: 0 bytes internal + 4 bytes external = 4 bytes total5.6. 数组对象关闭指针压缩
关闭压缩指针，类指针和引用对象指针都占8字节，推算一下对象大小：
- 对象头：8字节（Markword）+8字节（类指针） + 4字节（数组长度）= 20字节；
- 对象体：8字节 * 3 = 24字节；
- 对齐填充：8 -（对象头+对象体）% 8 = 8 - （20+ 24） % 8 = 4字节；
- 对象大小 = 对象头 + 对象体 + 对齐填充 = 20字节 + 24字节 + 4字节 = 48字节。
运行时增加 JVM 参数如下：
-XX:-UseCompressedClassPointers -XX:-UseCompressedOopspublic class ObjectLayOut1 {
public static void main(String[] args) {
Goods goods = new Goods();
goods.setAge((short) 10);
goods.setNo(123456);
goods.setId(111L);
goods.setGoodsName("方便面");
goods.setFlag(true);
goods.setB((byte)1);
goods.setPrice(1.5d);
goods.setProduceTime(LocalDateTime.now());
goods.setType('A');
goods.setWeight(0.065f);
goods.setTags(new String[] {"food", "convenience", "cheap"});
Goods.str = "test";
Goods.temp = 222;
Goods[] goodsArr = new Goods[3];
goodsArr[0] = goods;
System.out.println(ClassLayout.parseInstance(goodsArr).toPrintable());
}
}执行看运行结果：
[Lcom.star95.study.jvm.Goods; object internals:
OFF SZ TYPE DESCRIPTION VALUE
0 8 (object header: mark) 0x0000000000000001 (non-biasable; age: 0)
8 8 (object header: class) 0x0000000017e04d70
16 4 (array length) 3
20 4 (alignment/padding gap)
24 24 com.star95.study.jvm.Goods Goods;.<elements> N/A
Instance size: 48 bytes
Space losses: 4 bytes internal + 0 bytes external = 4 bytes total通过以上对象分析，我们看到在开启压缩指针的情况下，对象的大小会小很多，节省了内存空间。
六. 总结
通过以上的分析，基本已经把 Java 对象的结构讲清楚了，另外对象占用内存空间大小也计算出来了，有助于进行 JVM 调优分析，64位的虚拟机内存在 32G 以下时默认是开启压缩指针的，超过32G 自动关闭压缩指针，主要目的都是为了提高寻址效率。
另外，本文是通过 JOL 工具计算对象占用空间的大小，不包括引用对象实际占用的内存大小，因为计算时是按引用对象的指针占用空间大小计算的，可能跟其他工具计算的结果不一样，具体跟工具的计算逻辑有关，比如跟 JDK 自带的 jvisualvm 工具通过堆 dump 出来看到的对象大小不一样，感兴趣的可自行验证。
