vpp load balance plugin

负载平衡器配置有一组虚拟IP（VIP，可以是前缀），对于每个VIP，配置有一组应用程序服务器地址（ASs）。

有四种方式将流量导向不同的ASs：
1). IPv4+GRE ad IPv6+GRE encap类型：为给定VIP（或VIP前缀）接收的流量通过GRE隧道传输到不同的ASs，以确保给定会话始终通过隧道传输到相同的。

2). IPv4+L3DSR encap类型：L3DSR用于克服直接服务器返回负载平衡的二层限制。它将VIP映射到DSCP位，并重用TOS位将DSCP位传输到服务器，然后服务器将VIP从DSCP映射到VIP。
VIP或ASs都可以是IPv4或IPv6，但对于给定的VIP，所有ASs必须使用相同的encap。类型（即IPv4+GRE或IPv6+GRE或IPv4+L3DSR）。这意味着对于给定的VIP，所有AS地址必须属于同一个家族。

3). IPv4/IPv6+NAT4/NAT6 encap 类型：该类型在用户空间提供 kube-proxy 数据平面，用于替代 linux 内核基于 iptables 的 kube-proxy 代理。

目前，负载平衡器插件支持三种服务类型：a）cluster IP加端口：支持任何协议，包括TCP、UDP。b） NodePort IP加节点端口：当前仅支持UDP。c）外部负载平衡器。

对于为给定VIP（或VIP前缀）接收的特定会话，第一个数据包根据内部负载平衡算法选择AS，然后执行 DNAT 操作并发送到所选 AS。同时，将创建一个会话条目以存储为所选结果。该会话的以下数据包将首先查找会话表，这将确保给定会话始终路由到与相同的。

对于AS返回的数据包，它将执行SNAT操作并发送出.

当前情况

本文主要介绍 IPv4/IPv6+NAT4/NAT6 类型，和 kube-proxy 数据面功能一样，可以向 kubernetes service 一样使用方法进行使用。
当前社区代码该模块有问题，本人以提 PR 进行解决: https://gerrit.fd.io/r/c/vpp/+/36494

要实现 lb，需要考虑，tcp时，一次业务访问有握手和业务等多个包，此时需要一个后端端点进行处理。需要有链路保持。这一点 vpp 中有实现，有时间再进行分析。

使用

在这里插入图片描述

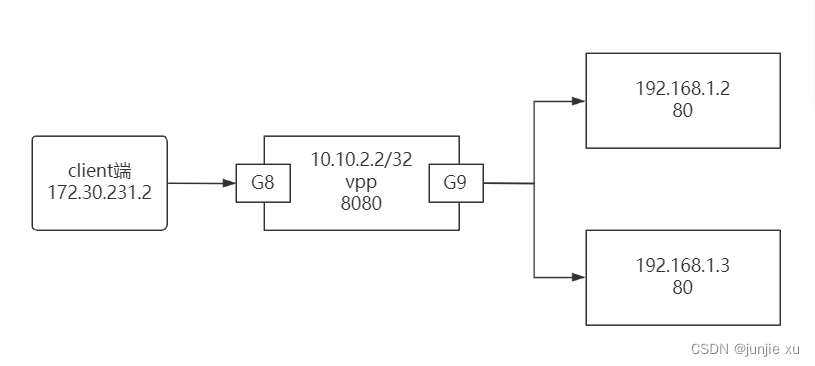

举例，client 端访问 VIP 10.10.2.2/24 Port 8080 到后端 server （192.168.1.2:80，192.168.1.3:80）。和 kubernetes 的 service 相似。

配置方法

#vpp
lb set interface nat4 in GigabitEthernet0/9/0
lb vip 10.10.2.2/32 protocol tcp port 8080 encap nat4 type clusterip target_port 80
lb as 10.10.2.2/32 protocol tcp port 8080 192.168.1.1 192.168.1.3

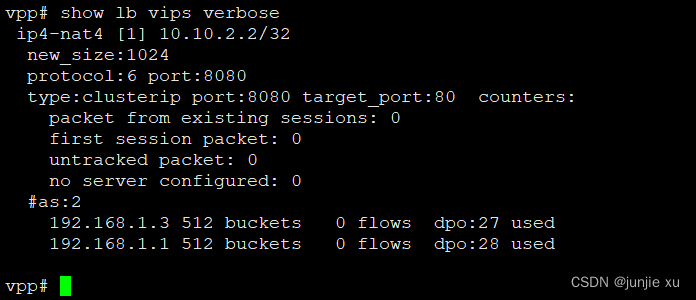

客户端访问 10.10.2.2:8080 会负载到后端 192.168.1.1:80 和 192.168.1.3:80 服务

分析

配置项1：
lb set interface nat4 in GigabitEthernet0/9/0
功能为设置下行流量入口为 lb nat4，使该接口进入的包进入到 lb-nat4-in2out 节点做 SNAT

配置项2:
lb vip 10.10.2.2/32 protocol tcp port 8080 encap nat4 type clusterip target_port 80
创建一个 vip 10.10.2.2 port 8080 后面 target port 是 80，在 vpp 上的实现

src/plugins/lb/lb.c L1163

  //Update flow hash table
  lb_vip_update_new_flow_table(vip);    // 为 vip 创建合适的 table，当为 vip 加 as 后，会更新该表，该table 设计方案借鉴 meglav 可以看上章。

  //Create adjacency to direct traffic
  lb_vip_add_adjacency(lbm, vip, &vip_prefix_index);  // 将 vip adjacency 加到 ip4 或者 ip6 table。

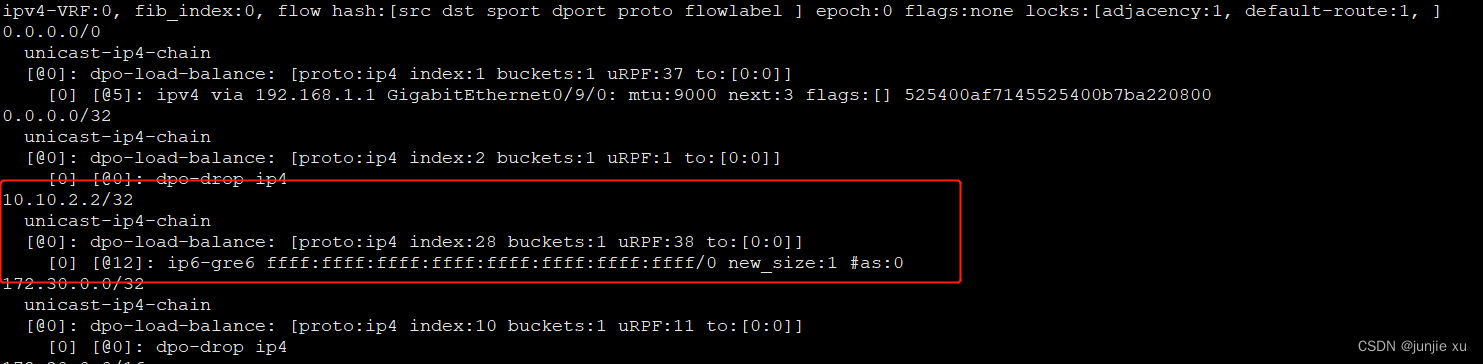

lb_vip_add_adjacency 将 10.10.2.2/32 加到 ip4 table 中，并为 ip 设置的 dpo 类型为 nat4_port，和指定的 vip 的 vip_prefix_index
在这里插入图片描述

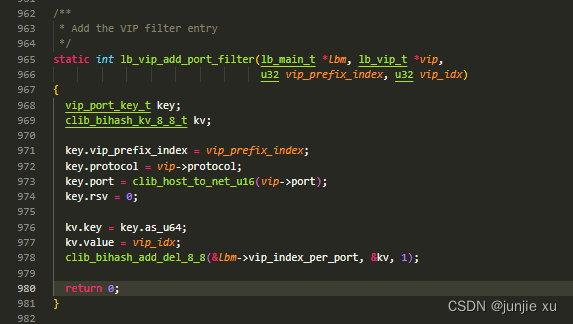

最后将该 vip 存 bihash
key 是 vip_idx protocol port
value 是 vip 索引
在这里插入图片描述
配置项3: lb as 10.10.2.2/32 protocol tcp port 8080 192.168.1.1 192.168.1.3
该配置为 vip 配置两个后端断点。

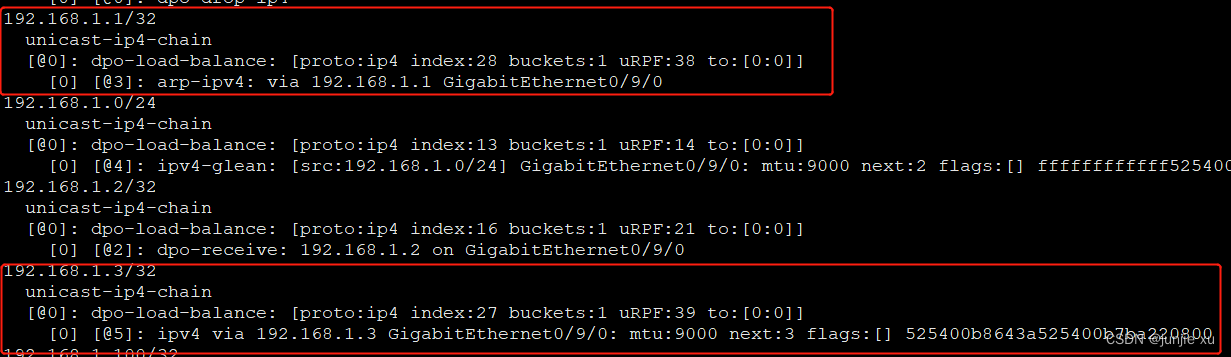

创建了 lb as后，为 as 写 fib_table，并设置 dpo

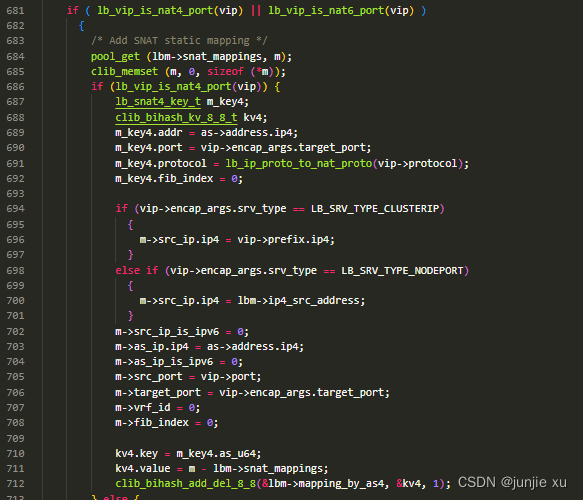

lb.c L681
为下行包写 snat static mapping

L752

  lb_vip_update_new_flow_table(vip);

更新 flow table 表

流量

上行流量，当 vpp 收到目的是 vip + port 的流量时，丢到 lb4-nat4-port 节点处理
处理流程大致如下：

vip 收到报文，传到dpo 即 vip 的索引，拿索引和报文协议号和端口去查 vip

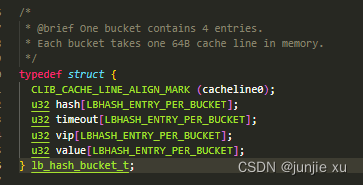

从 lb_main 申请 sticky_table hash bucket。
计算报文 hash

          lb_hash_get (sticky_ht, hash0,
                       vip_index0, lb_time,
                       &available_index0, &asindex0);

如果查到已有，返回 asindex0 （as 索引），并在 packet from existing sessions中加 1，即匹配到之前的连接；如果没有，新建 asindex0，在 first session packet 加1，查处理进程，并更新 hash
在这里插入图片描述
4. 如果报文是指定 encap 类型
src/plugins/lb/node.c L489
将报文的目的ip和端口（vip 的目的和端口）转为后端 as （hash 得到的 asindex0）的ip 和 port； checksum 后发到 lookup 节点处理

回包时，先进入 lb-nat4-in2out 节点处理 node.c L778
解析报文，查询 nat44_mapping，获取到需要还原成的 ip + port （vip + port），处理，checksum 后发到 LB_NAT4_IN2OUT_NEXT_LOOKUP 进行 lookup 即后续处理。
