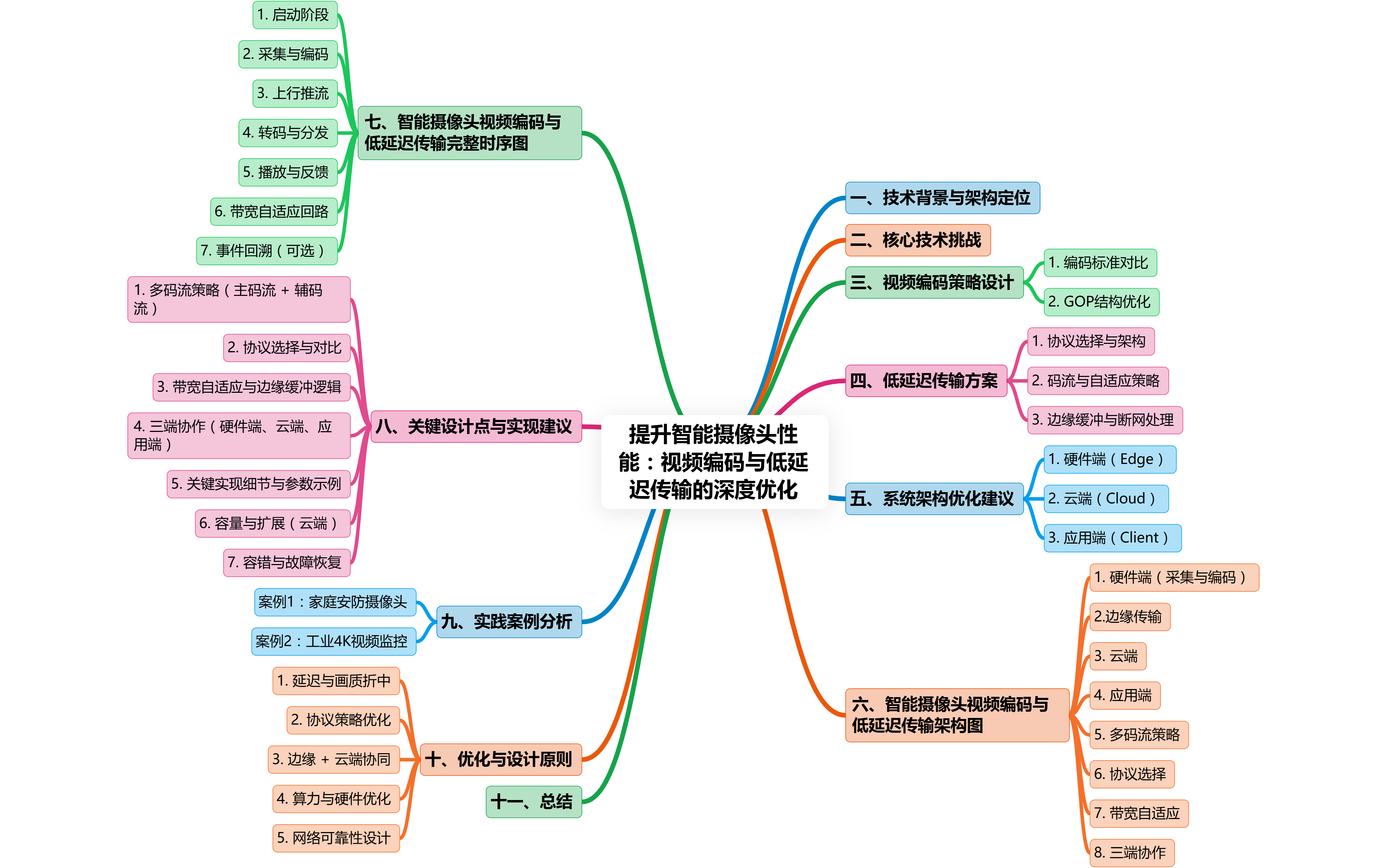

目录
一、技术背景与架构定位
在智能摄像头系统中，视频编码和低延迟传输是 整个三端架构（硬件端 + 云端 + 应用端）的核心环节。系统架构设计必须同时满足以下要求：
-
低延迟：移动端或监控端实时预览延迟 ≤ 1 秒（家庭安防）或 ≤ 2 秒（工业监控）。
-
高画质：4K/2K 高清视频采集，同时保证帧率 ≥ 25fps。
-
带宽适配：在 Wi-Fi/4G/5G 网络波动下仍能保证流畅性。
-
跨平台兼容：支持 iOS、Android、Web 与 PC 端访问。
-
可扩展性：支持多设备并发、大规模部署及云端 AI 分析。
智能摄像头的 三端技术架构如下：
-
硬件端（Edge）：摄像头采集视频、硬件编码、边缘 AI 处理、缓存与初步流控。
-
云端（Cloud）：流媒体分发、存储管理、事件分析与 AI 深度计算。
-
应用端（Client）：视频播放、控制命令下发、事件推送与回放展示。
二、核心技术挑战
从架构师角度，视频编码与低延迟传输存在五大核心挑战：
| 技术维度 | 主要问题 | 工程挑战 |
| 编码与算力 | 高分辨率编码延迟大 | SoC 算力有限，CPU/GPU 占用高 |
| 网络传输 | 丢包、抖动、NAT穿透 | UDP/TCP传输选择，P2P直连率低 |
| 多终端适配 | iOS/Android/Web支持差异 | 协议兼容性、解码能力差异 |
| 低延迟保障 | 实时预览延迟超标 | 协议选择、边缘缓冲与码流策略 |
| 存储与回放 | 云端存储成本高，回放延迟 | 冷/热数据分层、索引化检索 |
三、视频编码策略设计
1.编码标准对比
| 编码标准 | 硬件支持 | 压缩效率 | 适用场景 | 注意点 |
| H.264 | 广泛 | 中等 | 辅码流、低功耗设备 | 老旧设备兼容性好，但带宽消耗高 |
| H.265/HEVC | 较好 | 高 (~50% 优于 H.264) | 主码流、高分辨率 | 算力需求高，部分老设备不支持 |
| AV1 | 较少 | 高 (>H.265) | 云端转码或未来设备 | 编码延迟高，硬件加速尚未普及 |
架构设计建议：
-
主码流采用 H.265/HEVC，保证高清画质和带宽节约。
-
辅码流使用 H.264，保证低延迟预览和终端兼容性。
-
支持 VBR（可变码率）+ CBR（固定码率）组合策略，根据场景动态切换。
2.GOP 结构优化
-
短 GOP：降低延迟，但码率略高，适合实时预览。
-
长 GOP：压缩效率高，适合存储或云端录像。
-
架构建议：主码流长 GOP，辅码流短 GOP，实现低延迟预览 + 高压缩存储共存。
四、低延迟传输方案
1.协议选择与架构
| 协议 | 优势 | 工程注意点 |
| WebRTC | P2P、UDP传输、延迟 <1s | NAT穿透依赖 STUN/TURN，直连率需监控 |
| LL-HLS | HTTP兼容、延迟1-3s | 切片优化必须，适合 Web 回放 |
| SRT | 丢包补偿、自适应带宽 | 适合长距离工业监控 |
| RTMP | 成熟、稳定 | 延迟约2-5秒，适合直播场景 |
架构建议：
-
实时预览使用 WebRTC 或 SRT，保证低延迟。
-
回放和直播兼容性场景使用 LL-HLS 或 RTMP。
-
可采用 多协议组合架构，满足不同终端和场景需求。
2.码流与自适应策略
-
主码流：高分辨率、高码率，云端存储或回放使用。
-
辅码流：低分辨率、低延迟，移动端实时预览。
-
动态码率：带宽波动时自动调整辅码流码率，保证流畅。
3.边缘缓冲与断网处理
-
边缘缓冲：摄像头本地缓存 10–30 秒视频，避免网络抖动导致画面丢失。
-
断网录像：断网情况下仍可录像，恢复后自动上传云端。
-
事件触发上传：运动检测或 AI 事件触发录像，减少无效上传流量。
五、系统架构优化建议
从架构师角度，需要将编码与传输策略与 三端系统架构紧密结合：
1.硬件端（Edge）
-
视频采集 + 编码 + 边缘 AI + 缓存
-
采用硬件加速编码，减轻 CPU/GPU 负载
-
实现事件触发录像、辅码流预览
-
本地缓存与断网同步机制
2.云端（Cloud）
-
实时流转发、事件分析、存储管理
-
使用负载均衡、多节点部署保证并发访问
-
事件索引化，支持快速回放和 AI 深度分析
-
数据分层存储：冷热分离 + 事件触发上传
3.应用端（Client）
-
实时预览 + 控制命令下发 + 回放展示
-
SDK 层统一管理多协议（WebRTC/LL-HLS/SRT）
-
动态码流选择和自适应码率处理
-
提供移动端、PC/Web 跨平台一致体验

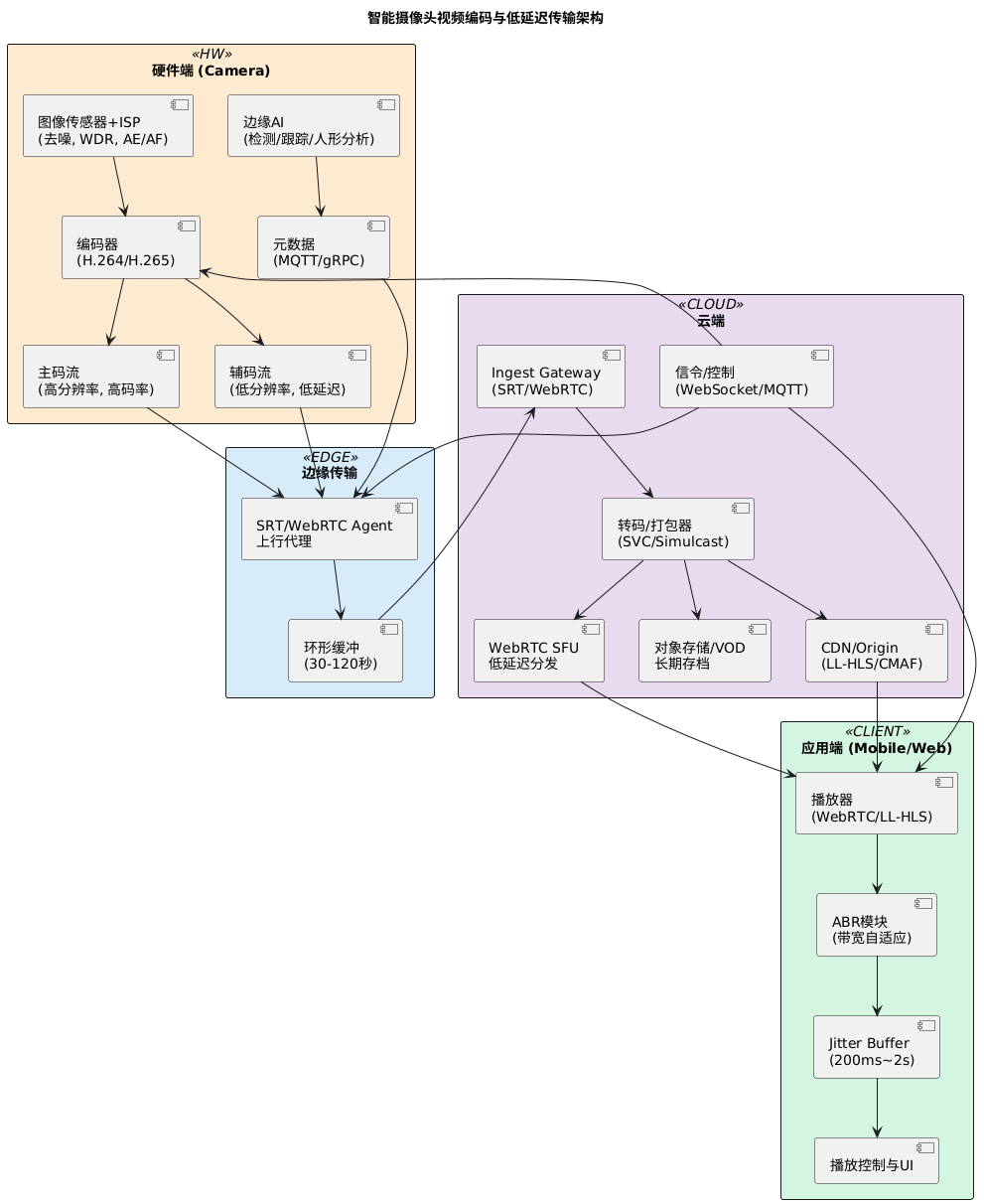

六、智能摄像头视频编码与低延迟传输架构图
包含 硬件端采集→编码→边缘 AI→云端分发→应用端播放 的全链路流程，以及 主码流+辅码流策略、协议选择、带宽自适应、三端协作 等核心要素。
架构解析
1.硬件端（采集与编码）
-
ISP/传感器：负责图像采集与基础处理（降噪、宽动态、曝光/对焦）。
-
编码器：输出主码流（高分辨率/高码率）+ 辅码流（低分辨率/低延迟）+ 缩略帧。
-
边缘AI：执行人形检测、移动侦测、目标跟踪等分析，并生成事件元数据。
-
缓冲区：采用环形缓冲（30–120s）存储近期视频，保障断网续传与回溯。
2.边缘传输
-
SRT/WebRTC Agent：根据场景选择 SRT（上行可靠性优先）或 WebRTC（低延迟交互优先）。
-
支持 多码流策略：主码流走 SRT/RTMP/HTTP-FLV，辅码流走 WebRTC/SRT 低延迟链路。
3.云端
-
Ingest Gateway：接收多协议上行流。
-
Transcoder：进行转码/打包（SVC 或 simulcast）。
-
SFU：用于低延迟互动播放（WebRTC）。
-
CDN/Origin：用于 LL-HLS/CMAF 大规模分发。
-
控制通道：通过 WebSocket/MQTT 实现码率控制、关键帧请求、带宽自适应指令。
-
存储：用于长期录像存档与回放。
4.应用端
-
播放器：支持 WebRTC（超低延迟 <500ms）与 LL-HLS（1–3s 延迟）。
-
ABR 模块：根据网络带宽动态切换主/辅流，或调整 HLS bitrate ladder。
-
Jitter Buffer：平滑网络抖动；WebRTC 200–500ms，HLS 1–3s。
-
UI 控制：提供回放、缩放、事件回溯。
5.多码流策略
-
主码流：高质量录像、云端存储、AI 后处理。
-
辅码流：低带宽/低延迟播放，优先保证实时性。
-
可扩展 SVC（分层编码）以支持 SFU 按需转发。
6.协议选择
-
上行：SRT 优先（4G/5G/WAN 场景），WebRTC 可选（互动场景）。
-
下行：WebRTC + SFU（互动场景），LL-HLS（大规模直播场景）。
7.带宽自适应
-
客户端上报下载速率、丢包率（RTCP/HTTP Stats）。
-
云端聚合后控制码率（控制通道下发）。
-
编码器动态调整 GOP/码率，优先辅码流。
8.三端协作
-
硬件端：负责多码流编码、事件检测。
-
云端：负责转码、分发、QoS 控制。
-
应用端：负责 ABR、QoE 反馈、低延迟播放。

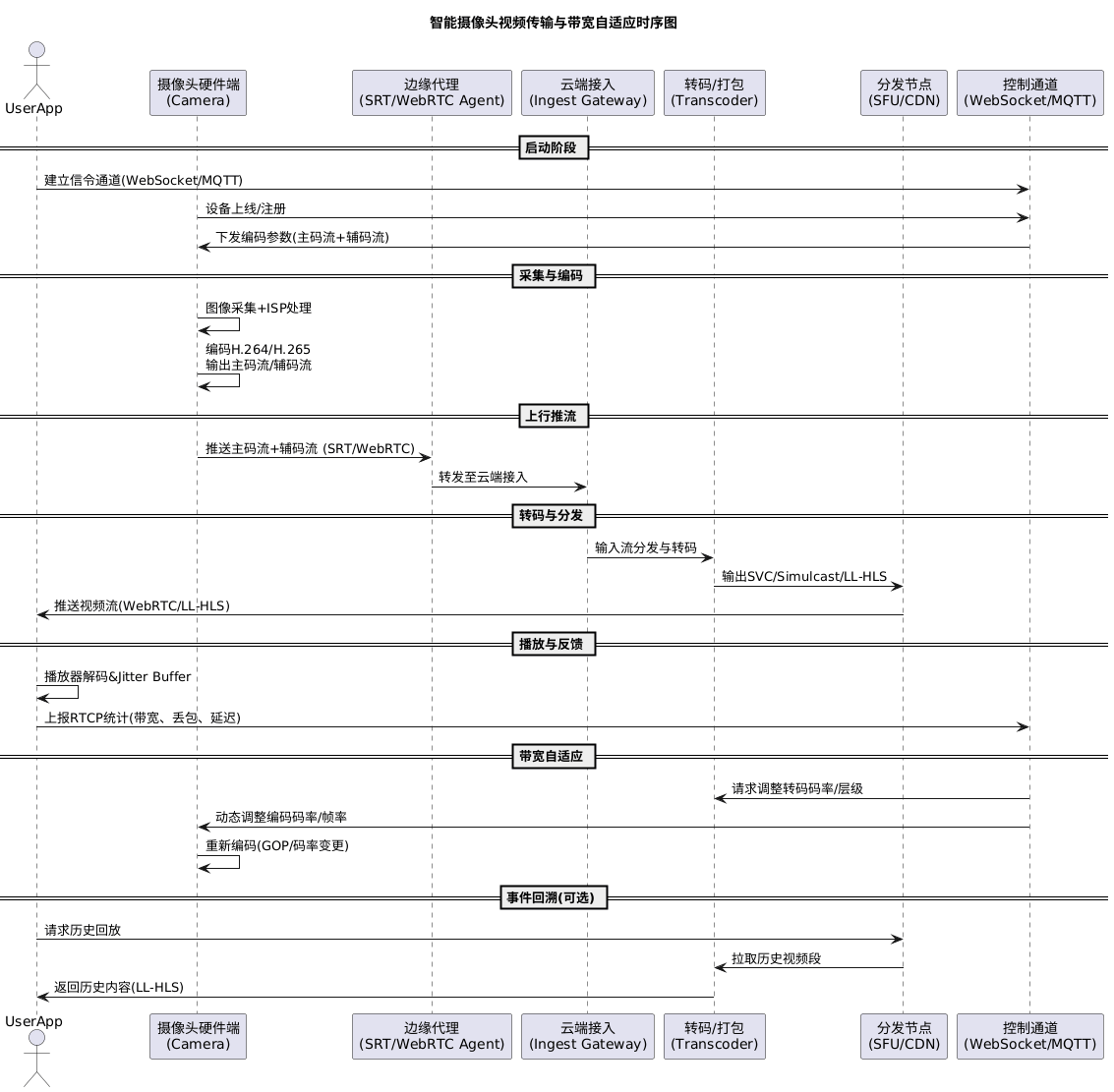

七、智能摄像头视频编码与低延迟传输完整时序图
涵盖 采集、上传、转码、分发、播放、信令、RTCP反馈、带宽自适应回路 的端到端流程。
时序图解析
1.启动阶段
-
App 建立控制信令通道：通常基于 WebSocket 或 MQTT。
-
摄像头注册上线：硬件端上报设备信息、码流能力、分辨率列表。
-
云端返回 编码参数策略：包括主码流（高分辨率）、辅码流（低延迟）、GOP 长度、初始码率。
2.采集与编码
-
摄像头完成 图像采集→ISP预处理→视频编码（H.264/H.265/SVC）。
-
输出 双码流：主码流（存档+高画质）和辅码流（低延迟播放）。
3.上行推流
-
摄像头将主/辅码流通过 SRT 或 WebRTC 推送至边缘节点。
-
SRT：容错强、适合公网与弱网。
-
WebRTC：低延迟、适合互动场景。
4.转码与分发
-
云端 Ingest Gateway 接入视频流并进行路由。
-
转码器 (Transcoder)：
-
对主码流进行转码封装（LL-HLS/CMAF）。
-
对辅码流进行 Simulcast/SVC 编码处理，支持多分辨率层。
-
-
分发节点 (SFU/CDN)：
-
SFU（WebRTC 多方低延迟）。
-
CDN（大规模 LL-HLS/CMAF 分发）。
-
5.播放与反馈
-
客户端播放器（WebRTC/LL-HLS）解码视频。
-
Jitter Buffer 处理网络抖动：WebRTC (200–500ms)，LL-HLS (1–3s)。
-
客户端周期性发送 RTCP 统计/带宽反馈（包括丢包、延迟、可用带宽）。
6.带宽自适应回路
-
云端分析反馈数据后，通过控制通道发送码率调整指令。
-
摄像头端动态调整 编码码率、GOP、帧率，优先保证辅码流低延迟。
-
转码器可切换至低码率层，减少拥塞。
7.事件回溯（可选）
-
客户端可通过 API 请求历史录像。
-
云端返回存档内容（HLS/LL-HLS）用于回放。
八、关键设计点与实现建议
1.多码流策略（主码流 + 辅码流）
-
主码流（主分辨率）
-
目的：高质量录像、回放、AI 后处理（VOD）
-
编码：H.265（能效高）或 H.264（兼容性更好）；Profile 使用低延迟 preset（
tune=zerolatency或 x265--tune=fastdecode） -
码率/分辨率示例：1080p @ 2.5–5 Mbps（可根据场景调整）
-
包装：会上传到云端作存储与转码
-
-
辅码流（低延迟/低带宽）
-
目的：实时预览、互动控制、弱网络环境下播放
-
编码策略：短 GOP（例如 GOP 10 或更短），或使用 SVC/Simulcast（temporal/spatial layers）
-
码率/分辨率示例：480p @ 300–800 kbps 或 360p @ 150–400 kbps
-
传输优先级高：用于实时交互（低延迟通路）
-
-
第三类流（缩略/分析帧/metadata）
-
仅关键帧或低分辨率缩略图，供快速预览与AI验证
-
2.协议选择与对比
-
WebRTC（推荐用于互动实时场景）
-
优点：端到端低延迟（目标 <200–500ms），内建 NAT/ICE、SRTP + RTCP 反馈、内建带宽估计与 congestion control，可做 simulcast/SVC。
-
缺点：对大规模广播需要 SFU/MCU 层或转封装；浏览器原生支持。
-
适用场景：实时视频对讲、远程控制、双向交互监控。
-
-
SRT（推荐用于边缘→云的可靠贡献链路）
-
优点：专为不稳定网络设计（ARQ + packet retransmit、拥塞控制），适合 4G/5G uplink。
-
缺点：客户端（嵌入式）实现需额外库，浏览器端不直接支持。
-
适用场景：摄像头上行到云端的稳定传输（尤其跨互联网的边缘摄像头）。
-
-
LL-HLS / CMAF（推荐用于大规模低延迟分发）
-
优点：基于 HLS 的低延迟扩展（chunked CMAF），易于通过现有 CDN 横向扩展到大量观众，兼容现有播放器生态。
-
缺点：延迟通常在 1–3 秒（较 WebRTC 更高），对实时性要求极高的交互不适合。
-
适用场景：直播观众量大但可接受几秒延迟的场景（监控回放直播、公告类直播）。
-
实战建议：
-
边缘到云（摄像头→云）用 SRT（更可靠）或 WebRTC DataChannel（若要直接实现低延迟且摄像头支持）；
-
云到观众（分发）用两套链路：WebRTC SFU（低延迟小规模互动） + LL-HLS via CDN（大规模分发）。
-
对同一流同时提供 simulcast（多分辨率并行编码）或 SVC（单编码多层）以便不同客户端选择。
3.带宽自适应与边缘缓冲逻辑
-
带宽估计点：在客户端（RTCP/ABR）、SFU（聚合反馈）、边缘Agent（上行估计）三处进行协同。
-
ABR 实现选项：
-
WebRTC: 用其内建带宽估计 + simulcast（客户端选择订阅哪一层）
-
HLS/DASH: 传统 ABR（manifest + chunk 切换）
-
-
边缘缓冲（Edge Buffer）策略：
-
短环形 buffer（硬件端）：保存 N 秒原始帧（例如 30–120s）用于回溯、快速本地回放与云端回传请求。
-
拥塞缓冲（Encode-side）：根据上行带宽调整编码码率（CBR 或 constrained VBR），并在网络抖动时优先发送关键帧与低分层。
-
客户端 jitter buffer：自适应大小（初始 200ms–2s），根据网络波动自动增减；对于 WebRTC 可非常短（<200–500ms），对于 LL-HLS 可设置较大（1–3s）。
-
-
缓冲控制逻辑：
-
客户端持续上报下载速度 / packet loss（RTCP / HTTP stats）
-
云端或 SFU 聚合 QoE 指标并通过 Signaling（WebSocket）发送 ABR 指令或请求关键帧（PLI/FIR）
-
边缘Agent收到指令后：立即触发 I-frame 或切到更低分辨率流（辅码流优先）
-
若上行严重抖动，启用 FEC（前向纠错）或 ARQ（取决协议）
-
4.三端协作（硬件端、云端、应用端）
-
信令通道（Control Plane）：使用 WebSocket / gRPC / MQTT 作为控制通道（心跳、配置、I-frame 请求、授权、时间同步）。
-
同步机制：NTP/PTP 或应用层 timestamp 保证日志和录像的一致性，边缘和云端对齐时间戳用于 AI 事件回溯。
-
QoE 反馈与自动调优：客户端周期性上报（bufferedDuration, frameDelay, packetLoss, rtt）→ 云端聚合 → 下发全局或边缘配置（码率上限、关键帧频率）。
-
安全与鉴权：TLS + SRTP（WebRTC）/ SRT AES；使用设备证书（mTLS）或短期 token（JWT）进行设备身份验证。
-
元数据与AI协作：检测到事件（motion, person, license plate）在边缘产生 metadata 并优先发到云端（MQTT），同时触发关键帧上云与事件推送至客户端。
5.关键实现细节与参数示例
-
GOP / Keyframe：GOP 频率可设 1s（低延迟）或 2s；对于极低延迟互动，采用
keyint = 15（30fps）或 shorter。 -
Codec 设置：
x264 -preset veryfast -tune zerolatency -x264opts keyint=15:min-keyint=1或 x265 对应低延迟参数。 -
Packetization：RTP (WebRTC), SRT (contribution), HLS chunked CMAF for LL-HLS.
-
FEC / Retransmit：SRT ARQ + optional SRT FEC；WebRTC uses retransmit (RTX) + FEC (flexfec) depending on implementation.
-
Latency targets：WebRTC <200–500ms; SRT typical 200–800ms depending on network & buffering; LL-HLS 1–3s (with modern CDNs can approach ~1s)。
6.容量与扩展（云端）
-
SFU (Selective Forwarding Unit)：用于多观众低延迟分发（WebRTC），只转发必要的 RTP 包，减少服务器转码压力；结合 simulcast 可让 SFU 为每客户端选择流。
-
Transcoder Pool：把主码流按需转为 LL-HLS 或为不同 CDN 提供多码率 manifest。使用自动伸缩（Kubernetes + HPA）按负载扩容。
-
CDN & Edge Cache：LL-HLS 分段（chunked CMAF）需要 CDN 支持 chunked transfer；对接多个 CDN 提供全球分发与故障域隔离。
7.容错与故障恢复
-
边缘本地回环：若网络中断，摄像头继续本地录制并在链接恢复后批量上传。
-
冗余上行：同时支持 4G/5G 与备用 WAN，SRT 可以自动切换路径/重连。
-
监控与告警：端到端统计（packet loss, jitter, RTT, bitrate）上报到 Prometheus + Grafana，设 QoE 告警阈值。
九、实践案例分析
案例1：家庭安防摄像头
-
需求：移动端延迟 <1 秒，跨平台访问，事件告警实时推送。
-
架构实现：
-
主码流：H.265，1080p，长 GOP，云端存储
-
辅码流：H.264，720p，短 GOP，低延迟实时预览
-
协议：WebRTC P2P 优先，TURN fallback
-
边缘 AI：运动检测触发事件录像
-
-
效果：移动端延迟 0.8 秒，事件回放快速跳转，网络抖动下辅码流保障连续预览。
案例2：工业 4K 视频监控
-
需求：4K 高清视频，低延迟实时异常检测，云端存储。
-
架构实现：
-
主码流：H.265，4K/25fps，长 GOP
-
辅码流：1080p，短 GOP，用于移动端低延迟预览
-
协议：SRT 优先，UDP 优先，TCP fallback
-
云端 AI：缺陷检测与异常行为分析
-
-
效果：延迟控制在 1–2 秒，异常事件 2 秒内推送至操作员端，支持多摄像头并发访问。
十、优化与设计原则
1.延迟与画质折中
-
高分辨率码流延迟高，需主辅码流分离，GOP、码率可动态调整。
2.协议策略优化
-
实时预览使用低延迟协议，回放或直播使用兼容性协议
-
多协议组合实现跨终端适配
3.边缘 + 云端协同
-
边缘预处理减少云端压力
-
云端提供精细 AI 分析和事件索引化管理
4.算力与硬件优化
-
硬件加速 H.265 编码
-
边缘 AI 使用轻量化模型
-
动态码率和缓冲策略降低延迟波动
5.网络可靠性设计
-
心跳检测、自动重连
-
控制命令 QoS 优先
-
UDP优先 + HTTP fallback
十一、总结
针对智能摄像头的 视频编码与低延迟传输优化，关键在于：
-
多码流编码策略：H.265 主码流 + H.264 辅码流，VBR+CBR结合。
-
低延迟协议设计：WebRTC、SRT、LL-HLS 多协议组合。
-
边缘优化：缓存、断网录像、事件触发上传、边缘 AI 协同。
-
架构协同：硬件端采集与编码、云端分发与分析、应用端跨平台访问。
-
工程可扩展性：支持多设备并发、大规模部署和跨终端优化。
通过这些优化策略，智能摄像头系统可以在 高分辨率、低延迟、低带宽消耗、跨终端兼容性和可扩展性之间达到平衡，满足家庭安防、工业监控和智能门铃等多种场景的实际需求。
