【软件系统架构】系列四：嵌入式软件-M2M（Machine to Machine）系统详解及开发模板

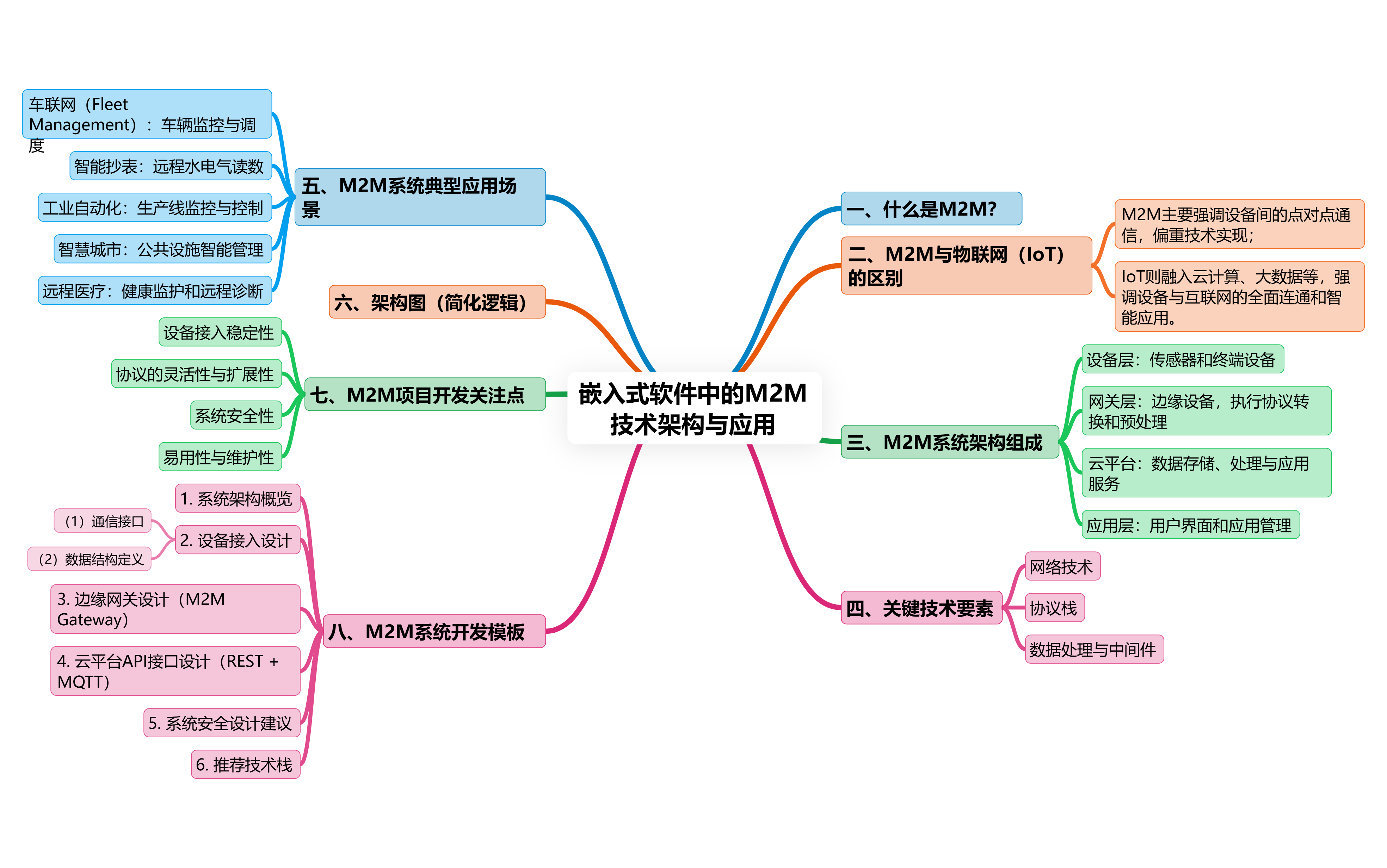

 目录

一、什么是 M2M？

二、M2M 与 IoT 的区别

三、M2M 系统架构组成

四、关键技术要素

网络技术

协议栈

数据处理与中间件

五、 M2M 系统典型应用场景

车联网（Fleet Management）

智能抄表

工业自动化

智慧城市

远程医疗

六、架构图（简化逻辑）

七、M2M 项目开发关注点

八、M2M 系统开发模板（设备接入 + 协议设计 + 边缘网关 + 云平台 API）

1.系统架构概览

2.设备接入设计

（1）通信接口

（2）数据结构定义

3.边缘网关设计（M2M Gateway）

（1）协议适配模块

（2）数据处理逻辑

（3）本地规则引擎（可选）

4.云平台 API 接口设计（REST + MQTT）

REST 接口示例

MQTT Topic 设计

5.系统安全设计建议

6.推荐技术栈

---

一、什么是 M2M？

M2M（Machine to Machine），即机器对机器通信，是指设备之间无需人为干预，通过网络自动交换信息和控制指令的技术系统。

它是现代物联网（IoT）的前身和重要组成部分，强调的是设备级通信自动化与控制。

---

二、M2M 与 IoT 的区别

项目	M2M	IoT
核心目标	设备之间直接通信	融合设备、人、系统构建智能服务生态
架构	点对点 / 网关中继	云平台 + 边缘 +终端 + 应用
通信方式	蜂窝网络、短距协议	MQTT、CoAP、HTTP、5G、NB-IoT 等
扩展性	一般较弱（点到点）	高度可扩展，支持大规模终端
智能能力	逻辑规则为主，智能性有限	接入 AI、云计算、大数据等

---

三、M2M 系统架构组成

M2M 系统主要由以下五大核心层构成：

1.智能终端设备（M2M Device）

• 包含传感器、执行器、控制器等

• 具备数据采集、处理与通信能力

• 如：智能电表、工业PLC、GPS终端、摄像头、智能锁

2.M2M 模块（通信硬件）

• 实现设备网络接入的“联网引擎”

• 常见模块：蜂窝模块（2G/4G/NB-IoT）、Zigbee、LoRa、Wi-Fi、蓝牙模块

3.通信网络层（M2M Network）

• 提供数据承载路径

• 分为：

  • 广域通信：2G/3G/4G/5G、NB-IoT、卫星网络

  • 局域通信：Wi-Fi、Zigbee、Sub-1GHz、蓝牙

  • 边缘网络：本地 TCP/IP、RS485、CAN 总线

4.M2M 中间件/网关（M2M Gateway）

• 实现协议转换、数据预处理、过滤与聚合

• 提供边缘智能（如本地缓存、断网续传、事件判断）

• 常见网关协议：MODBUS、MQTT、OPC-UA、LwM2M

5.应用平台（M2M Applications）

• 接收并分析数据，支持人机交互、远程控制与业务决策

• 可为云服务，也可部署于本地私有服务器

• 功能：设备管理、数据分析、告警联动、API 开放

---

四、关键技术要素

网络技术

• 移动通信：GPRS、3G、4G、NB-IoT、5G

• 短距离通信：Wi-Fi、ZigBee、蓝牙、LoRa、Sub-1GHz

• 专线协议：RS232、RS485、CAN、I2C、SPI

协议栈

• 应用层协议：MQTT、CoAP、HTTP/HTTPS、LwM2M

• 传输层协议：TCP/UDP

• 安全层协议：TLS/SSL、DTLS

数据处理与中间件

• 边缘智能网关（含数据缓冲、预处理）

• 设备注册、身份认证与加密机制

• API 接口对接（RESTful、gRPC、WebSocket）

---

五、 M2M 系统典型应用场景

车联网（Fleet Management）

• 远程诊断、行驶轨迹、油耗分析、驾驶行为监测
