BLE HID 开发中的常见挑战和解决方案（键盘、鼠标、遥控器）

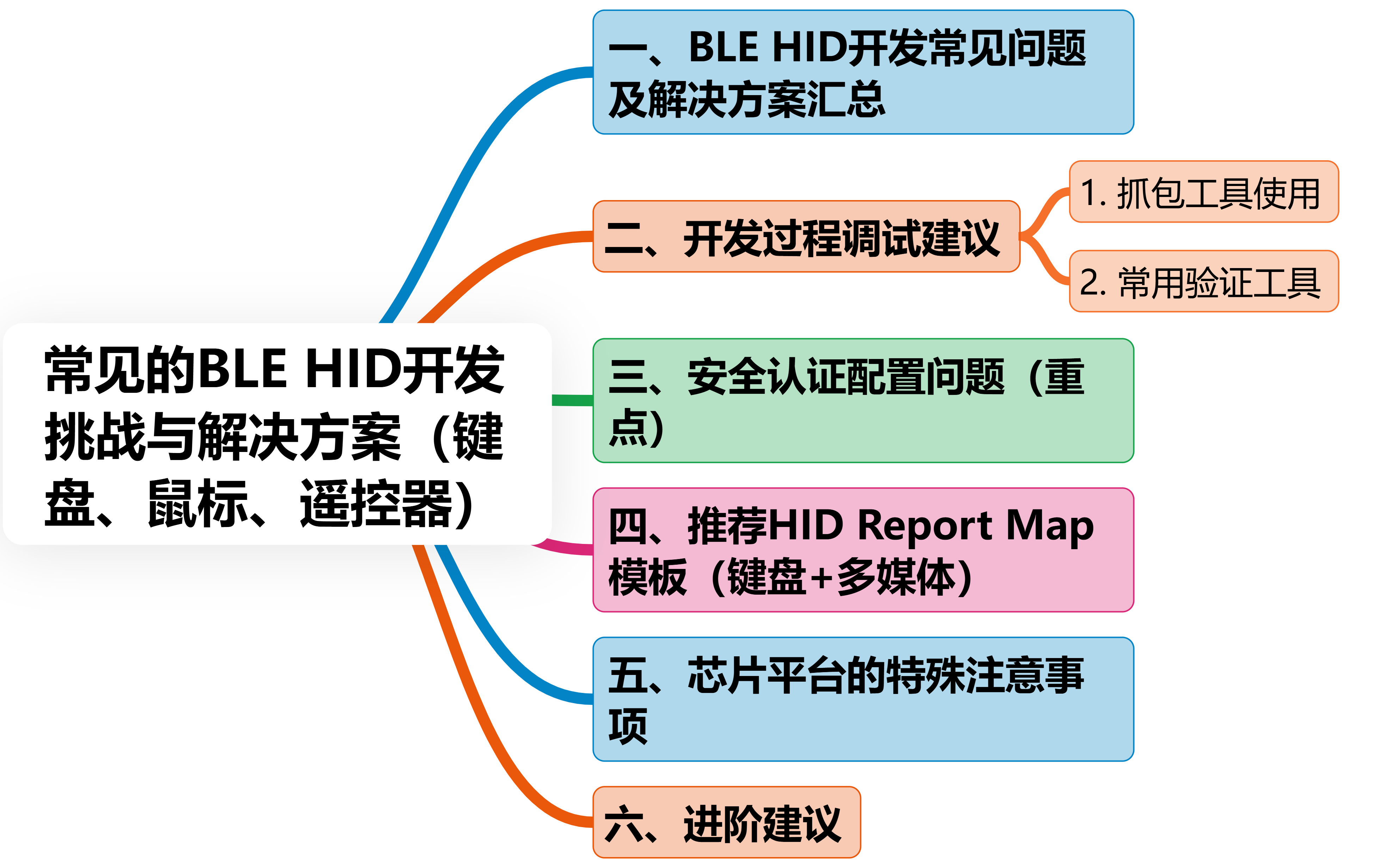

目录

一、BLE HID 开发常见问题及解决方案汇总

二、开发过程调试建议

1. 抓包工具使用

2. 常用验证工具

三、安全认证配置问题（重点）

建议配置（以 Nordic SDK 为例）：

四、推荐 HID Report Map 模板（键盘 + 多媒体）

五、芯片平台的特殊注意事项

六、进阶建议

---

BLE HID（Bluetooth Low Energy Human Interface Device）在开发过程中虽然结构简单、功耗低，但由于跨平台兼容性、安全认证、连接稳定性等方面存在挑战，常常会遇到一些棘手的问题。以下是常见问题及对应的解决方案，适用于使用 Nordic、ESP32、Dialog 等芯片开发 BLE HID 键盘、鼠标、遥控器等设备的场景。

---

一、BLE HID 开发常见问题及解决方案汇总

问题类型	具体问题描述	原因分析	解决方案
连接/配对	设备无法被手机/电脑识别或配对失败	HID 描述符错误或未设置正确的 advertising 数据	✅ 检查 Advertising Flags，确保有 LE General Discoverable Mode 和 BR/EDR Not Supported ✅ 添加 HID UUID 到广告包中
	iOS/macOS 无法配对 HID 外设	Apple 平台要求 HID 设备具备 Security Mode 1 Level 3（加密配对）	✅ 设置 MITM + Bonding 安全认证（使用 Passkey 或 Just Works）
	连接后几秒自动断开	通常是 ATT 配置错误或未按 HID Profile 要求实现	✅ 检查 GATT 服务是否完整注册（包括 Report Map、HID Information 等）
HID 描述符	输入报告无法被识别（按键无反应）	Report Map 配置错误或 Report ID 冲突	✅ 使用标准 Report Map 模板（鼠标/键盘/Consumer Control） ✅ 确保 Report ID 唯一，主机与设备一致
	多媒体键（Play/Pause）无效	并非所有操作系统支持 Consumer Control Usage	✅ 使用标准 Usage Page（0x0C）+ Usage（0xCD） ✅ 在 macOS/iOS 上测试确认
系统兼容性	Android 设备可以识别 HID，但 iOS 无法使用	iOS 对 HID 要求更严格，尤其是安全与 HID Profile 完整性	✅ 使用 BLE HID over GATT 标准实现，确保 HID Service 完整、配对采用安全通道
	Windows 10/11 识别后不能使用	HID Report Map 与主机解析能力不匹配	✅ 避免使用非标准或稀有 HID Usage，使用主流键盘/鼠标协议
功耗问题	设备功耗过高	未进入低功耗模式或连接参数设置不当	✅ 设置合理的 Connection Interval（如 50~100ms） ✅ 在空闲时进入 Deep Sleep/Light Sleep
数据传输	按键/鼠标数据有丢包、延迟	Report Notify 间隔太长或系统限制	✅ 设置高优先级 GATT Notify（如每 10~30ms） ✅ 避免一次传送过多字节
断线重连	重启后无法自动连接主机	未做持久化配对（Bond）处理	✅ 启用 Bonding（保存配对信息） ✅ 使用白名单或持久保存 Peer Info

---

二、开发过程调试建议

1. 抓包工具使用

• 使用 nRF Sniffer + Wireshark 抓取 BLE 通信数据；

• 确认 HID Report 是否通过 GATT Notification 正确发送；

• 分析 MTU、Connection Parameters 等是否影响稳定性；

2. 常用验证工具

• Windows：HID Tester / HID View

• macOS/iOS：Bluetooth Explorer（Xcode 附带）

• Android：nRF Connect + 蓝牙输入测试工具

• Linux：bluetoothctl, hcitool, btmon

---

三、安全认证配置问题（重点）

BLE HID 设备必须开启加密通信和绑定（bonding），尤其是：

平台	要求
iOS/macOS	必须配对后才能传输 HID 数据，需启用加密
Windows 10/11	支持 Just Works，建议使用 Passkey/MITM
Android	一般可 Just Works，但也推荐配对绑定提升稳定性

建议配置（以 Nordic SDK 为例）：

ble_gap_sec_params_t sec_params;
memset(&sec_params, 0, sizeof(sec_params));
sec_params.bond = 1;              // 启用 Bonding
sec_params.mitm = 1;              // 启用 MITM（中间人保护）
sec_params.io_caps = BLE_GAP_IO_CAPS_DISPLAY_ONLY; // 或 NO_INPUT_NO_OUTPUT

---

四、推荐 HID Report Map 模板（键盘 + 多媒体）

// 组合键盘 + 媒体键 Report Map 示例
0x05, 0x01,        // Usage Page (Generic Desktop)
0x09, 0x06,        // Usage (Keyboard)
0xA1, 0x01,        // Collection (Application)
0x85, 0x01,        // Report ID
0x05, 0x07,        // Usage Page (Key Codes)
0x19, 0xE0,        // Usage Minimum (224)
0x29, 0xE7,        // Usage Maximum (231)
0x15, 0x00,
0x25, 0x01,
0x75, 0x01,
0x95, 0x08,
0x81, 0x02,        // Input (Data, Variable, Absolute) ; Modifier byte
// ...
0xC0,              // End Collection
// Consumer Control Report
0x05, 0x0C,        // Usage Page (Consumer Devices)
0x09, 0x01,        // Usage (Consumer Control)
0xA1, 0x01,
0x85, 0x02,        // Report ID
0x15, 0x00,
0x25, 0x01,
0x09, 0xCD,        // Play/Pause
0x09, 0xB5,        // Scan Next Track
0x75, 0x01,
0x95, 0x02,
0x81, 0x02,
0x95, 0x06,
0x81, 0x03,
0xC0

---

五、芯片平台的特殊注意事项

芯片平台	常见问题	解决建议
Nordic nRF52	安全配置错误导致 iOS 拒绝连接	使用官方 SDK 示例（ble_app_hids_keyboard）作为模板
ESP32	HID Profile 报文格式不兼容部分系统	使用 esp_hidd 示例工程，调试 HID Report Map
Dialog DA145xx	HID over GATT 示例过旧	使用 Dialog 最新 SDK 或 CubeSuite 生成标准描述符

---

六、进阶建议

• 实现 Battery Service，支持耳机电量同步显示；

• 支持 OTA（空中升级）；

• 使用双模蓝牙（Classic + BLE）兼容旧系统（如 Win7）；

• 自定义 Feature Report 实现命令通道（如降噪模式切换、EQ 设置等）；
