Linux ALSA声卡驱动之四：machine和dai_link的作用和实现

一、模块化管理

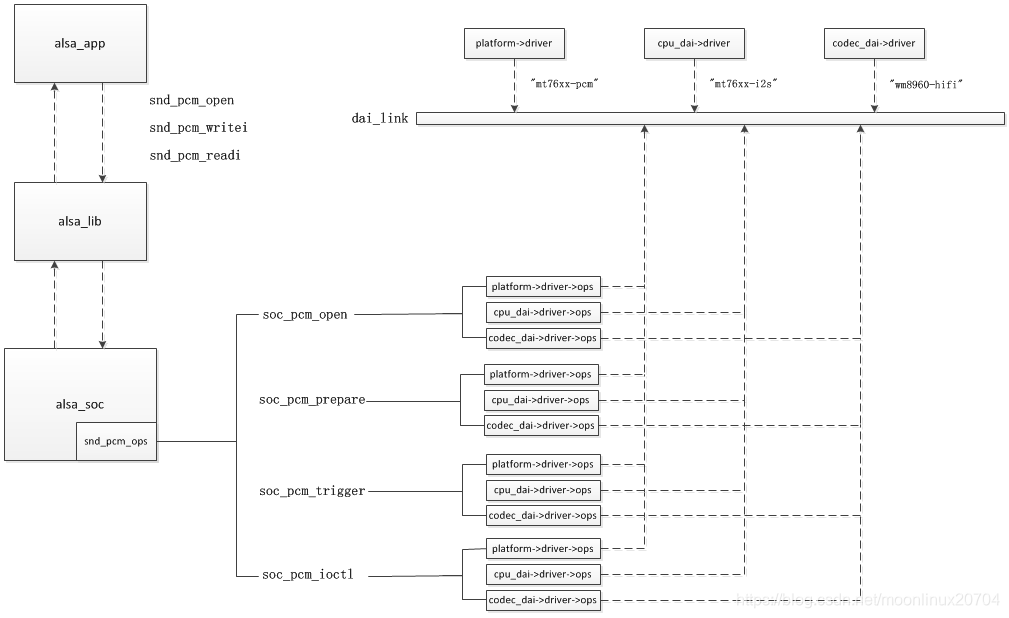

        alsa音频驱动模块化管理，是linux驱动比较典型的代码架构，app调用snd_pcm_open、snd_pcm_writei、snd_pcm_readi等接口到alsa_lib后，也根据一系列的操作(具体详细调用以及设备节点的操作下节会详细解释)后，调用到alsa_soc，这也是alsa驱动架构的核心，一般情况下，这个alsa_soc基本不会变，从而调用到soc_pcm_open、soc_pcm_prepare、soc_pcm_trigger、soc_pcm_ioctl等接口，这里面接口中会有platform->driver->ops、cpu_dai->driver->ops具体的操作，也即对i2s、wm8960、pcm音频流操作等一系列操作，然后这些驱动以模块化的方式通过dai_link衔接进来，如果将来需要更换codecs或者说换cpu，只需要以模块化的方式更换相应的驱动模块就OK了，这就是alsa驱动模块化管理机制。

二、machine以及dai_link的内容

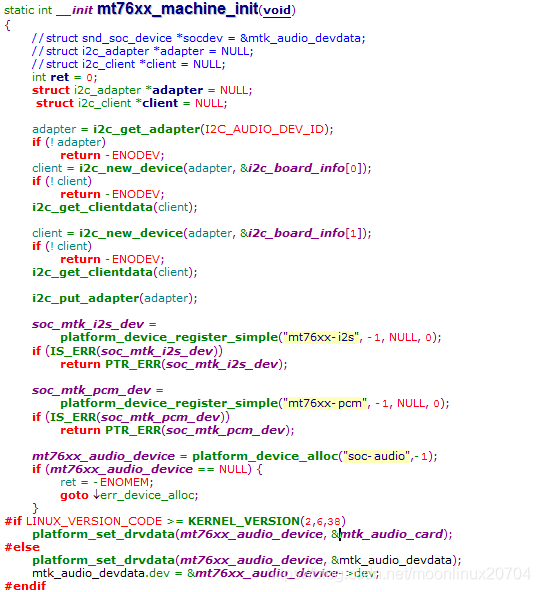

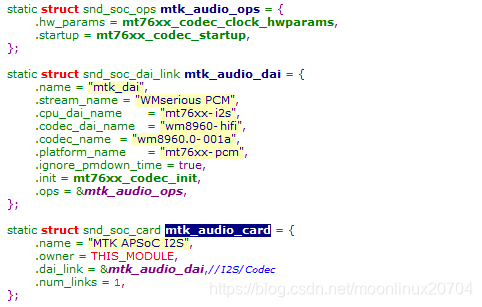

        位于mt76xx_machine.c文件中，其实这块功能即跟硬件设备的衔接，上面说过，具体的plaform、cpu_dai、codec_dai是什么，如何衔接进alsa_soc里面，都是这个文件决定的，先看代码，代码如下

上图看着眼熟，https://blog.youkuaiyun.com/moonlinux20704/article/details/88354115已经说过，这个主要是platform_device的注册，先别急，再往下看

       在申请名字为"soc-audio"的platform_device时候，传递了一个私有参数，即mtk_audio_card，这里面有个.dai_link的结构体，里面包含了cpu_dai_name、codec_dai_name、platform_name，注意alsa-soc调用哪些driver，就是靠这些名字进行识别匹配。如果更换codecs芯片方案或者换cpu，只需把这里相应的名字修改掉，然后把相应的driver更换掉，就可以直接使用。

三、alsa驱动的入口以及dai的绑定

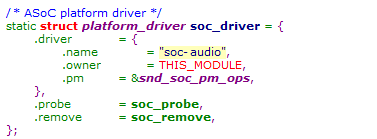

        在https://blog.youkuaiyun.com/moonlinux20704/article/details/88354115里提到过，有四个platform_device进行注册，我们今天就说一说mt76xx_audio_device，设备名为"soc-audio"，而相应的platform_driver在sound/soc/soc-core.c里面，如下图

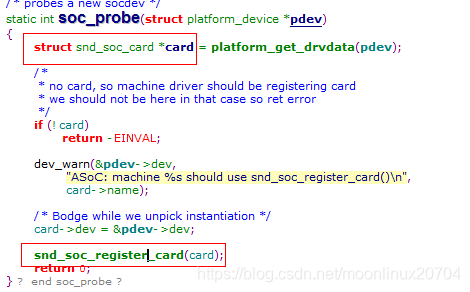

       注意，card就是我们上面说的&mtk_audio_card，因为作为私有指针传递给platform_device结构体里了，这里不详细解释。

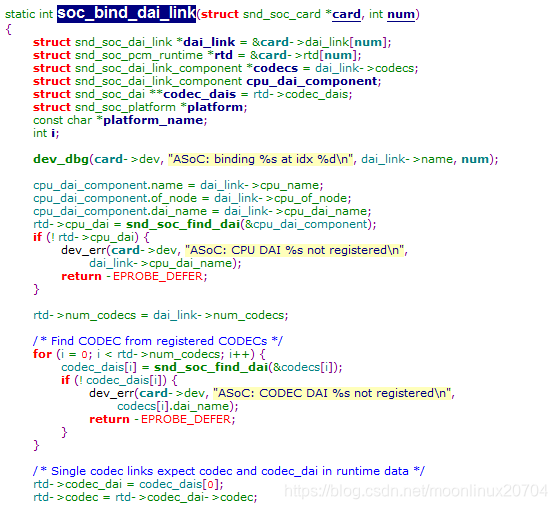

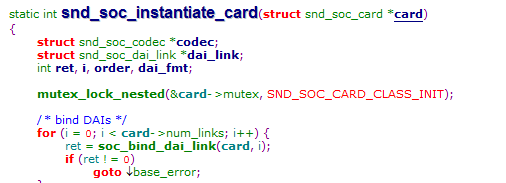

        在snd_soc_instantiate_card里有这样一个函数soc_bind_dai_link，这很重要，是绑定dai的作用，进去详细分析一下

        上面提到过struct snd_soc_card *card参数也就是mt76xx_machine.c文件里定义的&mtk_audio_card，在cpu_dai_component.dai_name = dai_link->cpu_dai_name之后snd_soc_find_dai(&cpu_dai_component)，即实现了在&component_list为头的链表里搜索名字为dai_link->cpu_dai_name的component，然后就查到对应的struct snd_soc_dai *dai，这个过程如果不太熟悉，就回头详细看看上一章节https://blog.youkuaiyun.com/moonlinux20704/article/details/88417361，就明白对应的关系。同理rtd->cpu_dai、rtd->codec_dai、rtd->platform都对应上之前提前注册好的struct snd_soc_dai *dai或者struct snd_soc_platform *platform，struct snd_soc_pcm_runtime *rtd 是card里面的一个结构体，这个结构体也蛮重要的，后面会详细解释，本章暂时不提。

四、cpu_dai、codec_dai、platform的调用

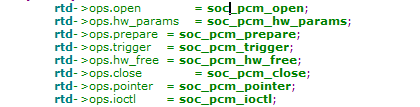

        在下面的soc_probe_link_dais->soc_new_pcm中

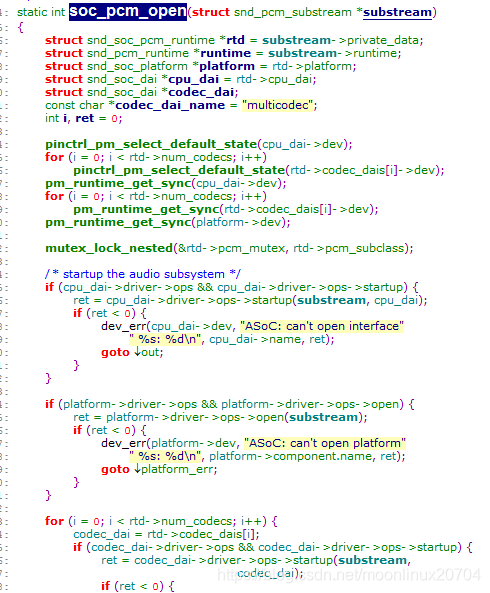

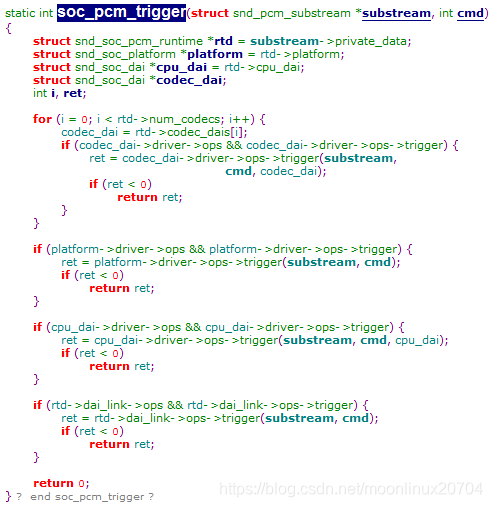

        可以看到，每一个接口里，都会调用cpu_dai->driver->ops、platform->driver->ops、codec_dai->driver->ops这三种系列的驱动，这就形成了上面说的模块化管理，这里已经算是alsa-soc部分了，上层应用调用后，到这里，然后再一一调用之前已经提前注册好的相应的驱动，如果改天更换wm8960芯片，只需要把codec_dai->driver做相应的修改。模块化的修改，更少的影响整体的架构。
